近年来，各种意外撞击和恐怖袭击事件给世界各地造成了重大的灾难，建筑物成为撞击和爆炸事件中的主体。传统建筑物结构设计过程中不考虑爆炸荷载，但是由于爆炸所产生的巨大能量在很小的空间范围内迅速释放，导致结构局部破坏甚至连续性倒塌^[1–2]，对人身安全和财产造成极大危害。因此，结构抗爆性能研究得到了各国学者的广泛关注^[3–5]。

建筑主体的墙是最容易受到爆炸冲击波作用的部位，其抗爆性能直接关系到整个建筑的安全。弧形双钢板混凝土组合墙板是一种新型的组合结构体系，是由两片拱形钢板与混凝土组成三明治结构，再通过剪力连接件连接两侧钢板以形成一个整体的结构，具有更好的承载力、延性、耗能和抗爆性能^[6–8]。传统钢板混凝土组合结构易在结构背面形成拉伸破坏导致结构坍塌破坏失效，而弧形双钢板混凝土组合板的拱形结构会在正面产生压拱效应，其合理的传力路径可以扩大内部混凝土芯的受压范围，有效利用钢板和混凝土的抗压特性，在核反应安全壳、输油管道和北极沉箱等领域具有广阔的应用前景。目前，已有诸多学者对混凝土组合结构的抗爆炸性能进行了研究。卢欣^[9]和Zhao等^[10–12]通过试验和数值模拟方法，对比了钢-混凝土复合墙体与钢筋混凝土墙体的抗爆性能，结果表明，钢-混凝土复合墙体具有较低的爆炸响应和更好的抗爆性能。赵唯以等^[13–14]根据现有试验结果推导了双钢板混凝土组合结构的抗力和刚度计算公式，发现钢板强度和含钢量对双钢板混凝土组合结构的承载力及耗能性能存在显著影响。严辰等^[15]和Wang等^[16]通过数值模拟方法研究了拱形双钢板混凝土组合结构的抗冲击和抗爆性能，结果表明，增大连接件直径和减小间距能提升结构的协同工作能力，增加拱高和钢板厚度会减小组合结构的破坏程度，后侧与前侧钢板厚度比值的提高会提高混凝土吸能效率。赵春风等^[17–18]对比了平面双钢板混凝土组合板与弧形双钢板混凝土组合板的抗爆性能，发现弧形双钢板混凝土组合板的整体变形和跨中挠度更小，混凝土吸能比例更高，其抗爆性能优于平面双钢板混凝土组合板，增大TNT当量或减小爆炸距离均可导致底部钢板最大挠度增大，并且混凝土的跨中凹深度和混凝土破坏程度增大。

虽然弧形双钢板混凝土组合结构表现出更优异的抗爆性能，但是其在爆炸荷载作用下的表现和破坏特点尚未得到充分研究，对进一步提升其抗爆性能也存在不足。基于此，本研究通过试验与数值模拟相结合的方法，开展爆炸荷载下栓钉型弧形双钢板混凝土（stud curved steel-concrete-steel，CSCS）组合板的抗爆性能试验和数值模拟，利用有限元软件ABAQUS建立CSCS组合板模型，比较不同工况下CSCS组合板试件在爆炸荷载作用下的破坏机制和差异，并提出CSCS组合板跨中挠度预测公式，以期为结构防爆设计提供一定的参考。

1.   试验方案

1.1   试件结构及尺寸

根据JGJ/T 380—2015《钢板剪力墙技术规程》^19]中对双钢板混凝土墙板连接件间距、混凝土和钢板厚度的要求，考虑到试验成本、场地及制作条件等因素，采用缩尺比为1∶4的缩尺模型加工了CSCS组合板。试件的平面尺寸为1 200 mm×1 200 mm，厚度为76 mm，内侧钢板弯曲半径R=750 mm，上升高度H=300 mm，混凝土芯厚度为70 mm，顶部和底部为Q345钢板，厚度为3 mm。试件制作时，首先将两侧钢板弯曲定型，然后再分别与连接件固定，最后将两者组合成整体。考虑到施工需求，连接件选用栓钉型，长度为25 mm，直径为3 mm，栓钉横向间距为110 mm，纵向间距为101 mm。为保持CSCS组合板在搬运过程中的结构稳定，在两端分别焊接两块端板，并在底部焊接两根拉结钢筋，端板尺寸为1 200 mm×150 mm×8 mm，如图1所示。浇筑后自然养护28 d，图2为CSCS试件混凝土浇筑过程。

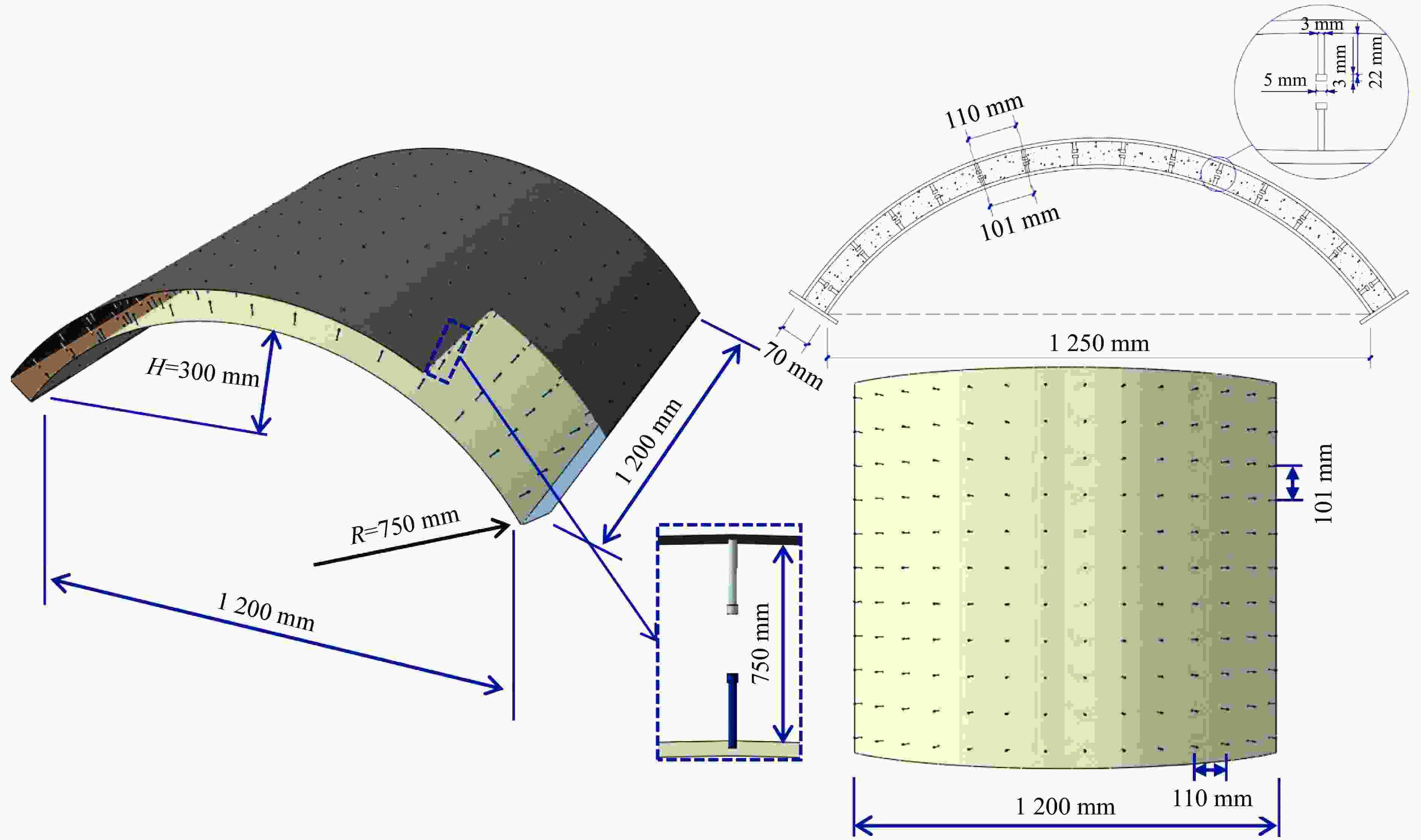

图  1  CSCS试件几何尺寸

Figure  1.  Dimensions of CSCS

下载: 全尺寸图片 幻灯片

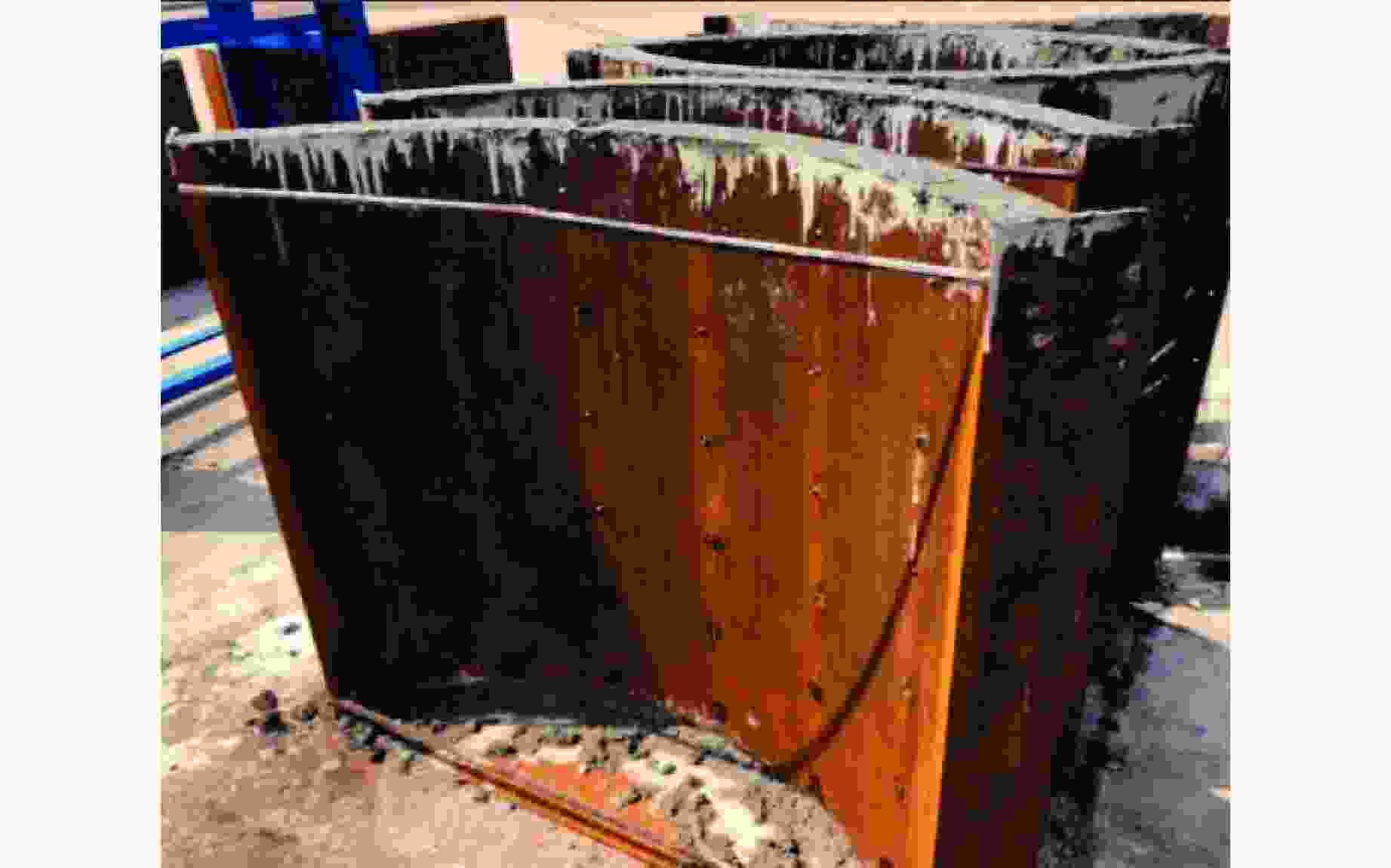

图  2  混凝土浇筑过程

Figure  2.  Concrete pouring process

下载: 全尺寸图片 幻灯片

1.2   材料性能

采用C50混凝土并人工浇筑振捣，同时预留3块尺寸为150 mm×150 mm×150 mm的试块进行抗压试验，测得抗压强度分别为49.1、52.1和56.0 MPa，平均抗压强度为52.4 MPa。根据GB/T 228.1—2010 《金属材料拉伸试验》^[20]进行了3个标准钢板试件的拉伸试验，测得抗拉强度分别为466、467和453 MPa，平均抗拉强度为462 MPa。其他材料属性通过材料力学性能试验获得，如表1所示。

表  1  材料属性

Table  1.  Material properties

Material	Modulus of elasticity/GPa	Compressive strength/MPa	Yield strength/MPa	Tensile strength/MPa
C50 concrete	30	52.4
Q345 steel	200		370	462
A2-50 stud	200		210	500

下载: 导出CSV

| 显示表格

1.3   试验设置

爆炸试验在某爆炸试验场地进行，为保证结构的整体性，设计了钢支架作为固定支座提供CSCS组合板的横向与竖向固定，用G型钢夹固定试件与支架。爆源采用圆柱形TNT炸药，当量为5 kg。把TNT炸药固定在试件中心点上方0.5 m处，在距爆炸点5.4 m与爆炸点同高度处设置PCB压力传感器，用以记录整个爆炸过程中爆炸压力波时程曲线数据。现场布置如图3所示。

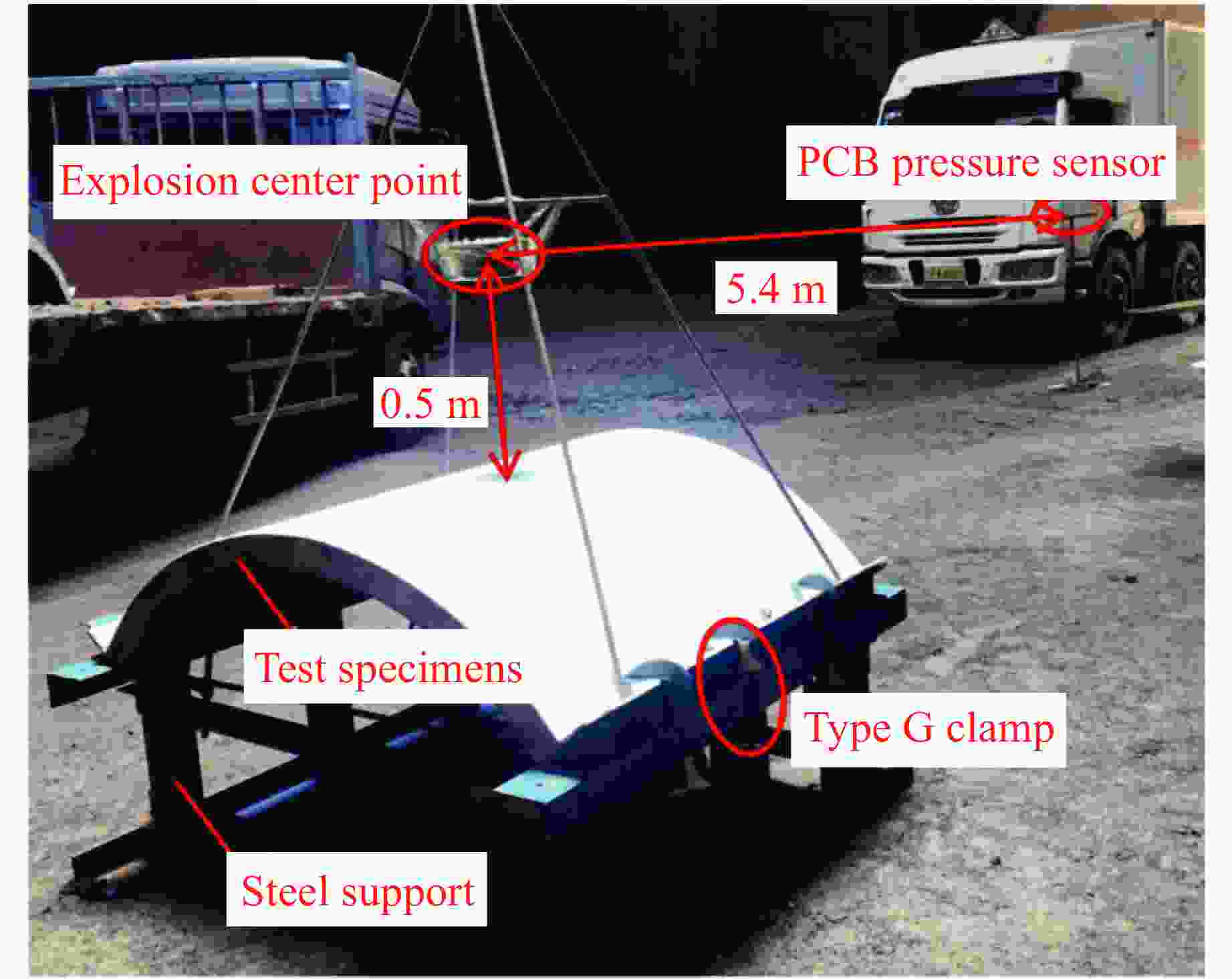

图  3  现场布置

Figure  3.  Site layout

下载: 全尺寸图片 幻灯片

1.4   试验结果

爆炸作用下CSCS组合结构的破坏形态如图4所示。从图4可以看出，混凝土侧面边界出现裂缝，从裂缝形式可以看出，力在混凝土中主要沿约束方向传递。端板与底部钢板连接处出现分离，这是由于在试件制作时端板与底部钢板接缝处采用了点焊方式，钢板变形后焊点断裂。底部钢板与混凝土分离且发生屈服，部分栓钉连接件从混凝土中拔出，主要是因为爆炸在迎爆面和背爆面产生了压缩波和拉伸波，使得顶部钢板和混凝土向下凹陷变形，挤压底部钢板向外凸出，此时混凝土和底部钢板由于较低的黏结力发生分离，随着底部钢板中心区域变形增大，带动栓钉从混凝土中拔出。顶部钢板和底部钢板的破坏形态分别如图5和图6所示。从图5可以看出，顶部钢板中心处在爆炸荷载作用下发生屈服变形，顶部钢板中心位置形成330 mm×400 mm的椭圆形凹陷，深度为38 mm。从图6可以看出，底部钢板向外呈椭圆形凸起，变形尺寸为610 mm×640 mm，底部跨中残余拱高200 mm。

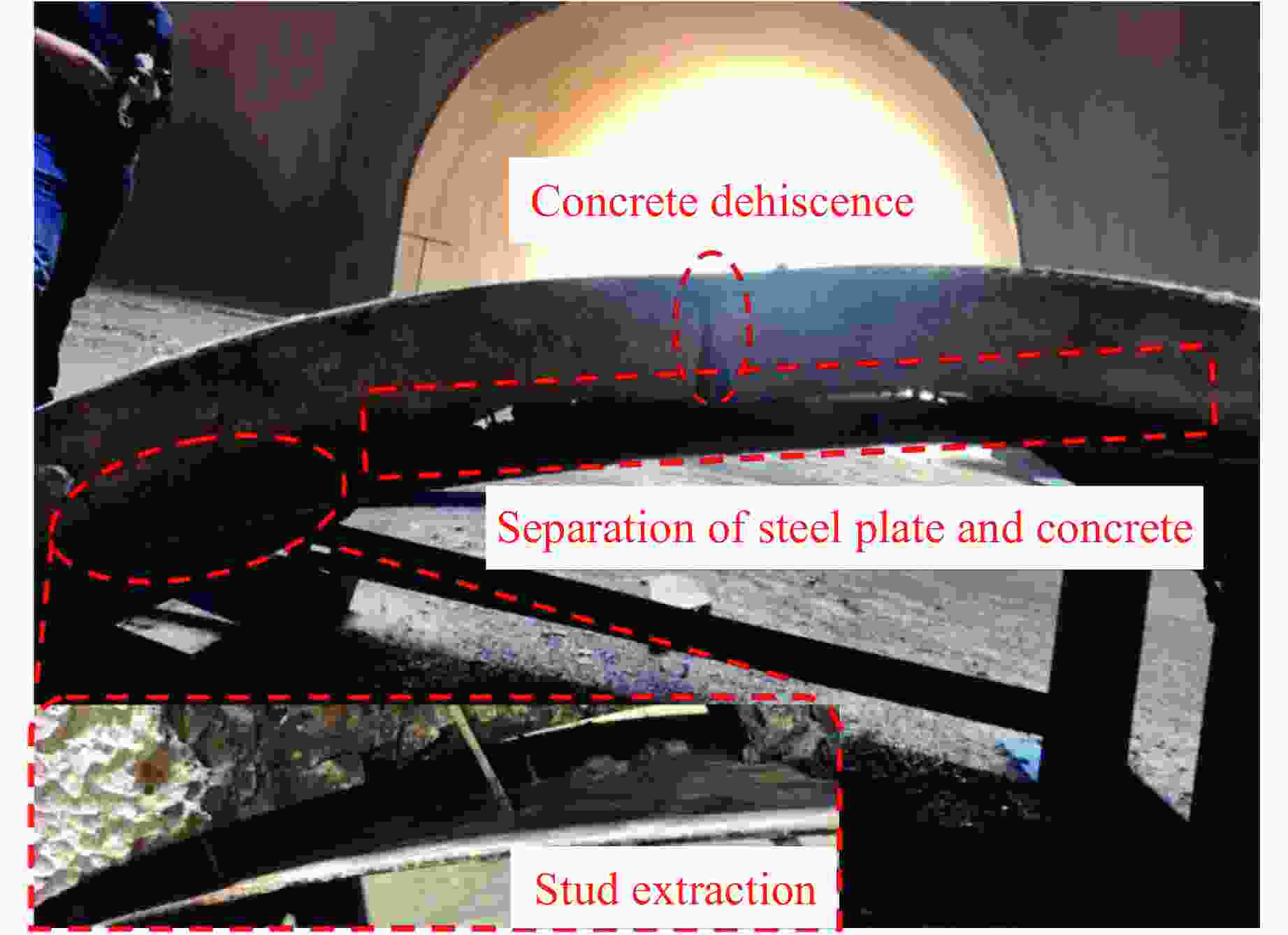

图  4  CSCS试件的破坏形态

Figure  4.  Failure mode of the CSCS specimen

下载: 全尺寸图片 幻灯片

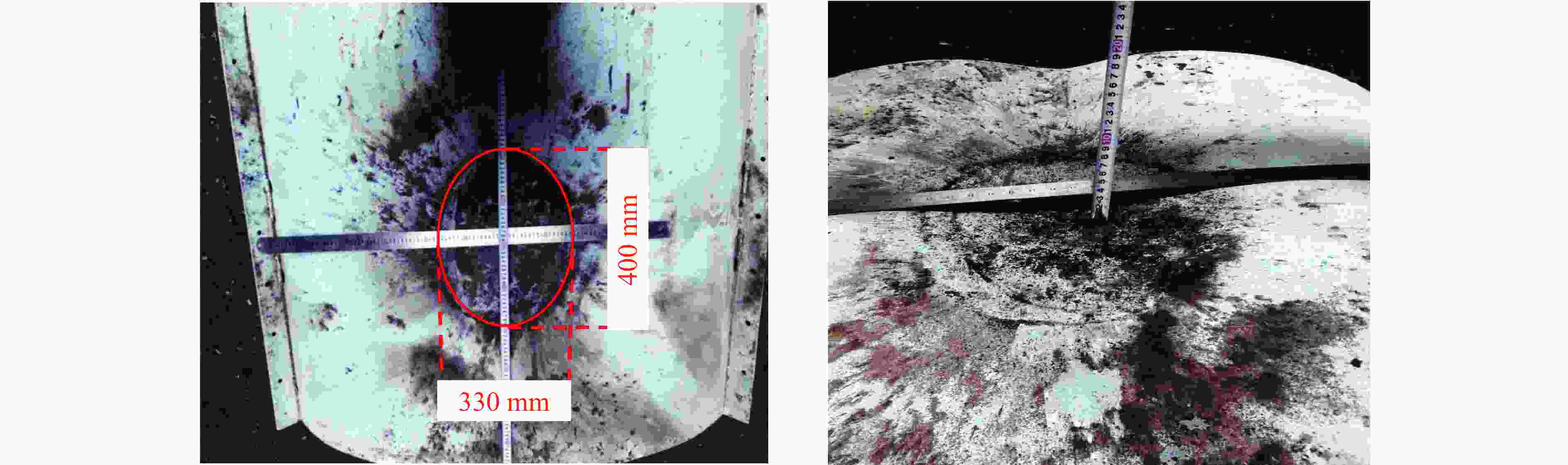

图  5  顶部钢板的破坏形态

Figure  5.  Failure mode of the top plate

下载: 全尺寸图片 幻灯片

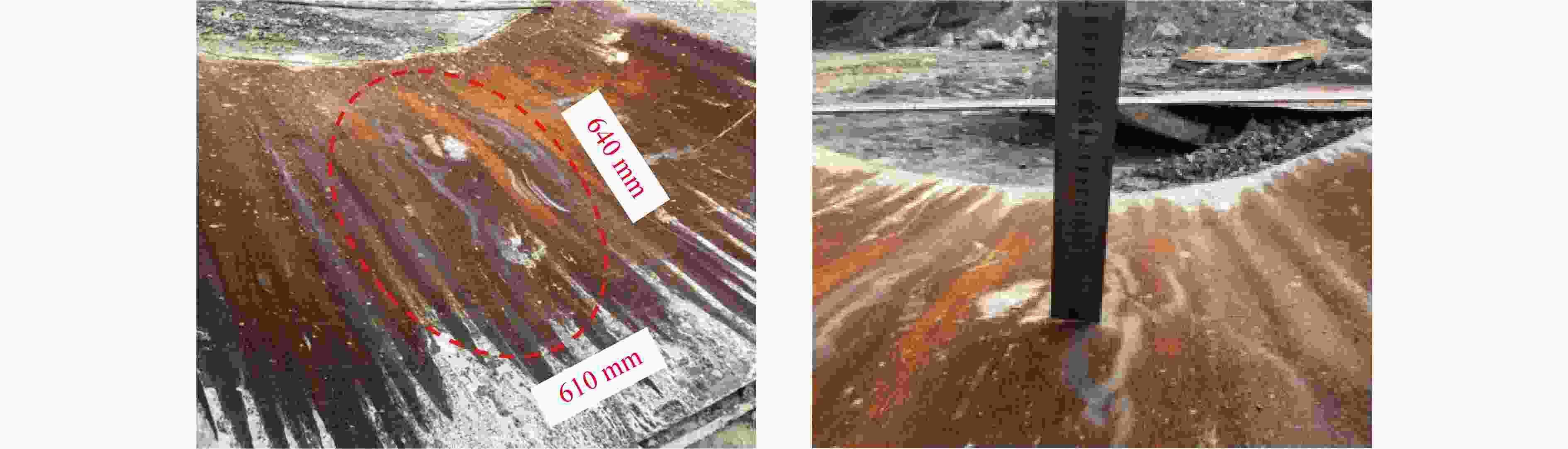

图  6  底部钢板的破坏形态

Figure  6.  Failure mode of the bottom plate

下载: 全尺寸图片 幻灯片

2.   数值模型

2.1   有限元模型

运用有限元软件ABAQUS建立栓钉型弧形双钢板混凝土组合板的模型，并选用耦合欧拉-拉格朗日（coupled Eulerian-Lagrangian，CEL）爆炸算法。相较于Conwep爆炸算法，CEL算法能够更准确地将爆炸波传递到试件上，描述损伤演化，计算精度也较高，而Conwep爆炸算法不适用于复杂结构的受力。如图7所示，本研究在试件周围构建一个1 500 mm×1 500 mm×1 500 mm的欧拉空气域，并在试件上方0.5 m处固定5 kg TNT炸药，其中爆炸荷载施加时间设定为0.015 s。

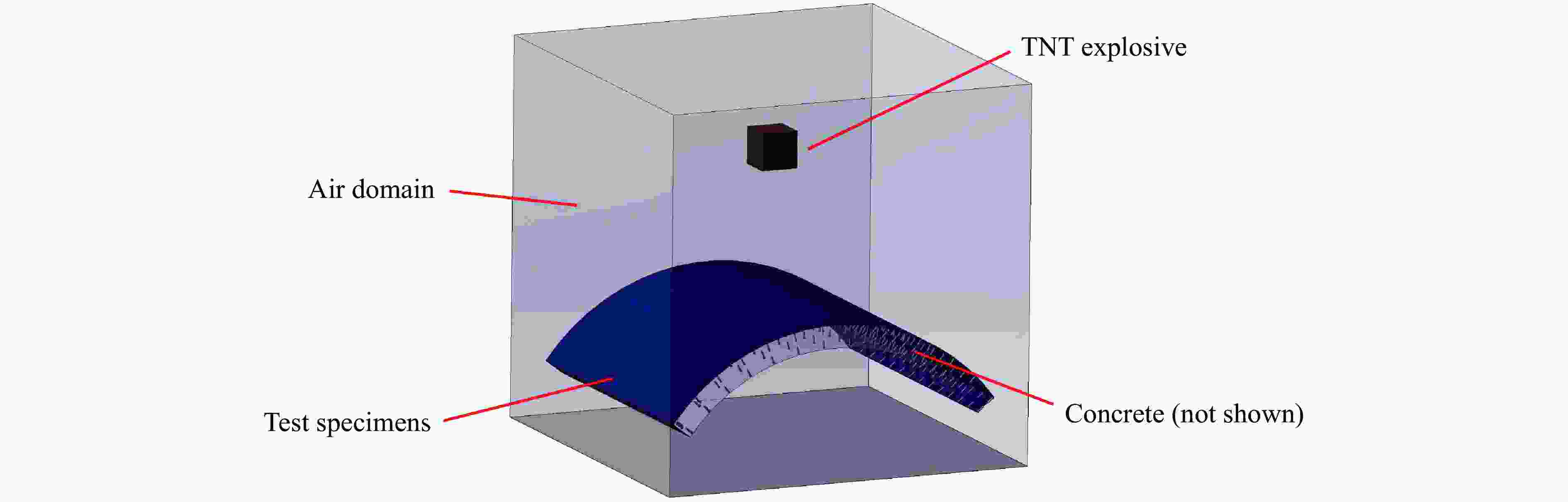

图  7  CEL爆炸算法示意图

Figure  7.  Schematic diagram for CEL explosion algorithm

下载: 全尺寸图片 幻灯片

为了模拟试验的边界条件，在构件两端端板中心设置RP-1和RP-2参考点进行完全铰接，所有自由度都受到约束，将端板面与两个参考点进行耦合，试件的另外两端假定为自由边界，欧拉域中设置流入自由和流出无反射模拟无限大空气域。钢板与端板之间以及钢板与栓钉之间使用Tie连接绑定在一起，钢板与混凝土之间使用面与面接触。将栓钉嵌入混凝土中，其中嵌入区域为栓钉连接件，主区域为核心混凝土。整体结构使用通用接触，切向使用罚函数，摩擦因数取0.1，法向使用硬接触。

混凝土和栓钉使用实体单元C3D8R（八节点线性六面体单元，缩减积分），其优点是位移求解结果较精确，而且当网格存在扭曲变形时，不会对分析结果的精度造成过大的影响；顶部钢板、底部钢板和端板使用壳单元S4R（四节点曲面薄壳或厚壳，缩减积分，有限膜应变）；空气和TNT使用Euler单元EC3D8（八节点线性欧拉六面体单元，缩减积分）。定义混凝土失效准则并运用单元删除，避免部分失效单元对结果产生影响。通过试算得到不同网格尺寸的位移时程曲线，如图8所示。本研究采用10 mm单元网格，在保证较高计算精度的条件下，进一步提高运算效率。

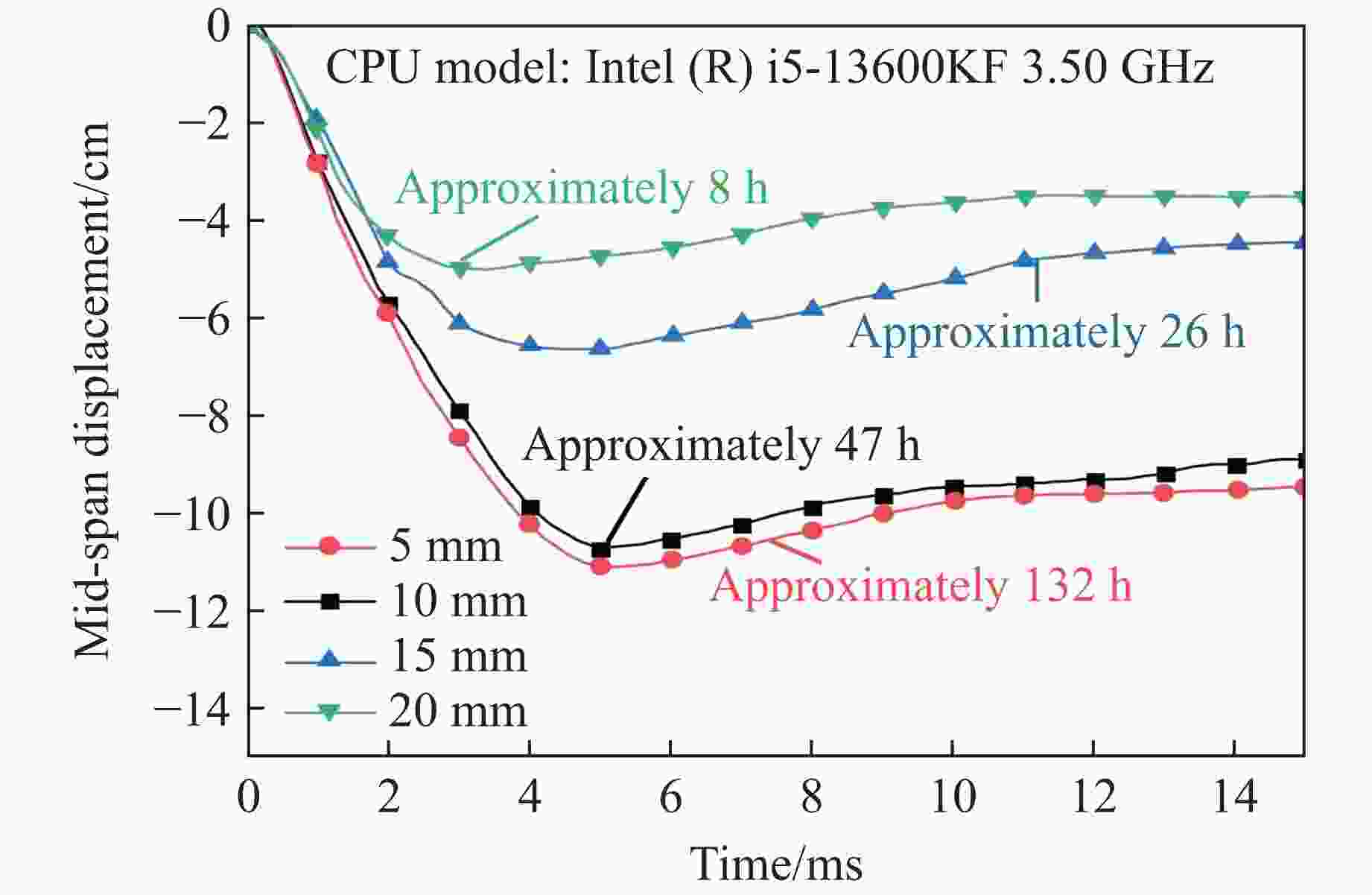

图  8  采用不同网格尺寸得到的位移时程曲线

Figure  8.  Time history curves of displacement for models with different mesh sizes

下载: 全尺寸图片 幻灯片

2.2   材料本构

2.2.1   混凝土

混凝土采用有限元软件提供的混凝土塑性损伤（concrete damaged plasticity，CDP）模型描述，CDP模型依据Lee等^[21]和Lubliner等^[22]提出的考虑材料的抗压性能差异，通过损伤指标来反映混凝土刚度下降的过程。混凝土应力-应变关系采用过镇海等^[23]建议的表达式，模型参数如表2所示。

表  2  混凝土的CDP模型参数

Table  2.  Parameters of CDP model for concrete

Expansion angle/(°)	Eccentricity	Compressive strength ratio	Stress invariant ratio	Viscosity coefficient
30	0.1	1.16	0.667	0.005

下载: 导出CSV

| 显示表格

在爆炸等冲击荷载作用下，混凝土的应变率效应不能忽视，国内外学者一般通过材料的动力强度和静力强度之比—动力增大系数（dynamic increase factor，DIF）反映材料的应变效率。本研究采用欧洲国际混凝土委员会（CEB）^[24]给出的混凝土抗压强度DIF的建议公式和Malvar等^[25]修正的CEB混凝土抗拉强度DIF的建议公式

式中：${\xi _{\mathrm{c}}}$为抗压强度增大系数；${f_{{\mathrm{cd}}}}$为混凝土应变率为${\dot\varepsilon _{\text{d}}}$时的动力抗压强度；${f_{{\mathrm{cs}}}}$为混凝土应变率为${\dot\varepsilon _{{\text{cs}}}}$时的静力抗压强度；${\dot\varepsilon _{{\text{cs}}}}$为混凝土参考压应变率，取值为$3 \times {10^{ - 5}}\;{{\mathrm{s}}^{ - 1}}$；${\rm{lg}}\,\gamma = 6.15\alpha - 0.492$，$\alpha = {1}/({{5+0.9{f_{{\mathrm{cu}}}}}})$，${f_{{\mathrm{cu}}}}$为立方体试件静态抗压强度；${\xi _{\mathrm{t}}}$为抗拉强度增大系数；${f_{{\mathrm{td}}}}$为混凝土应变率为${\dot\varepsilon _{\text{d}}}$时的动力抗拉强度；${f_{{\mathrm{ts}}}}$为混凝土应变率为${\dot\varepsilon _{{\mathrm{ts}}}}$时的静力抗拉强度；${\dot\varepsilon _{{\mathrm{ts}}}}$为混凝土参考拉应变率，取值为${10^{ - 6}}\;{{\mathrm{s}}^{ - 1}}$；${\rm{lg}}\,\beta = 6\delta - 2$，$\delta = {1}/({{1+0.8{f_{\mathrm{c}}}}})$，${f_{\mathrm{c}}}$为混凝土轴心抗拉强度。

2.2.2   钢　材

爆炸荷载作用下，金属材料的力学性能变化主要体现在屈服强度方面，对弹性模量和极限强度等参数影响较小，故钢板和栓钉材料模型采用有限元软件提供的经典金属塑性（class metal plasticity）模型即可保证模拟的准确性。

应变率对钢材的屈服极限影响较大，而对极限强度的影响较小。随着应变率的增大，钢材的瞬时应力和屈服极限得到提升。本研究采用的钢材强度DIF公式为

式中：$\xi$为动力强度增大系数；$\dot \varepsilon$为钢材的应变率，取$10\;{{\mathrm{s}}^{ - 1}}$；${f_{\mathrm{y}}}$为钢材的屈服强度。

2.2.3   空气状态方程

空气用理想气体状态方程表示

式中：$p_0$为空气压力；${p_{\mathrm{a}}}$为外界压力，取0.1 MPa；$\kappa$为绝热指数，取1.4；${E_{\mathrm{m}}}$为单位质量能量；$\rho$为空气密度，取1.225 kg/m³。

2.2.4   TNT状态方程

使用有限元软件的JWL状态方程^[26–27]描述爆炸后的动态响应

式中：p为爆轰压力；V为相对体积；E为单位体积内能；A、B、R₁、R₂、$\omega$为JWL状态方程中炸药状态常数，A=373.8 GPa，B=37.47 MPa，${R_1} = 4.15$，${R_2} = 0.9$，$\omega = 0.35$。

2.3   数值模拟结果分析

2.3.1   爆炸压力波

数值模拟得到的最大爆炸压力为0.078 MPa，与实测值0.08 MPa的偏差只有2.5%，模拟爆炸压力峰值与试验保持了较好的一致性。因此，所选取的CEL爆炸算法可以准确地模拟爆炸冲击波的传播，并将其精确地施加在结构上，对本研究对象具有较好的适用性和可靠性。

2.3.2   试件整体变形状况

图9给出了爆炸作用下试验与数值模拟损伤形态的对比，试验和数值模拟结果均以弯曲破坏为主，损伤形态相似，钢板的存在约束了混凝土的剥落。试验和数值模拟的上下钢板均与混凝土分离，由于拱形结构在顶部受力时可沿拱形方向传递，所以钢板在中心爆点的冲击下沿着自由边方向往固定端屈服变形，试件整体仍然保持完整，数值模拟的端板和钢板连接处也出现了与试验相似的断裂，这是因为数值模拟使用绑定连接实现试验的焊接条件，钢板发生变形后致使其超过了绑定连接的上限阈值。图10给出了试件钢板变形状况，顶部钢板中心出现一个椭圆形凹陷，试验中顶部钢板损伤区域尺寸为330 mm×400 mm，与数值模拟中顶部损伤区域尺寸310 mm×470 mm相比，误差为9.4%；底部钢板在混凝土的挤压和爆炸拉伸波的作用下变形较大，试验中形成椭圆形凸出，尺寸为610 mm×640 mm，与数值模拟损伤区域尺寸560 mm×770 mm相比，误差为9.5%，出现误差的原因是数值模拟边界条件为完全铰接，而试验中钢支架会产生变形，承担一部分爆炸所产生沿拱形向邻边传递的力，因此，数值模拟中沿固定边界方向变形尺寸更大。

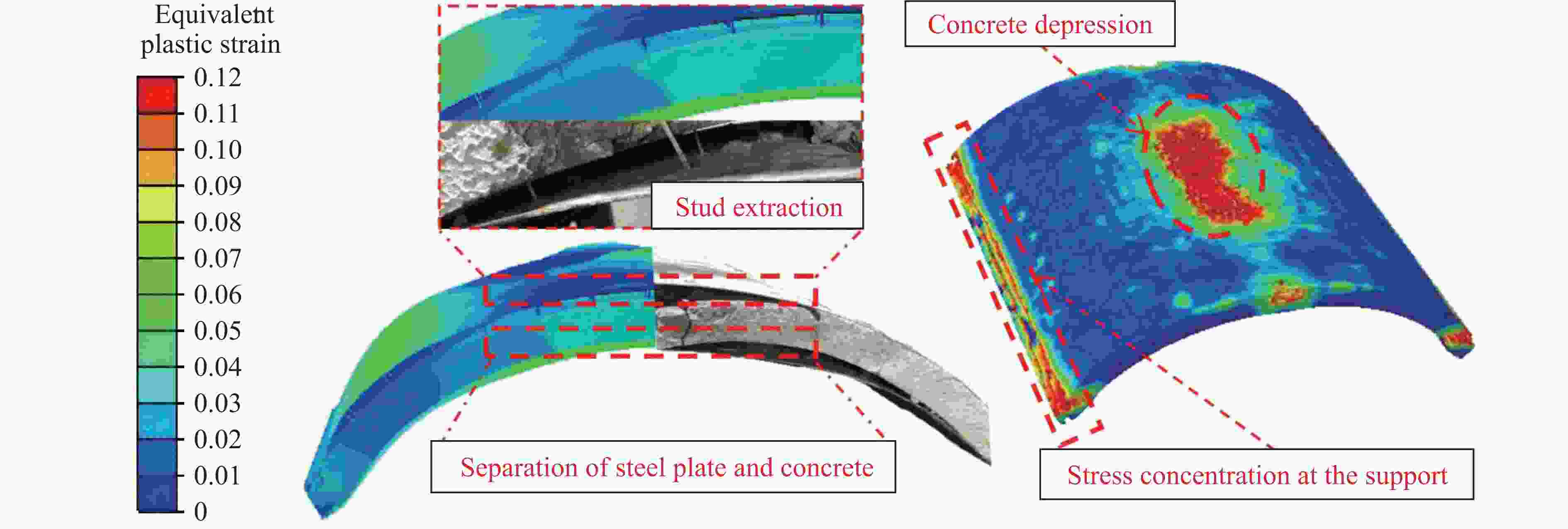

图  9  试件整体损伤

Figure  9.  Global damage of the specimen

下载: 全尺寸图片 幻灯片

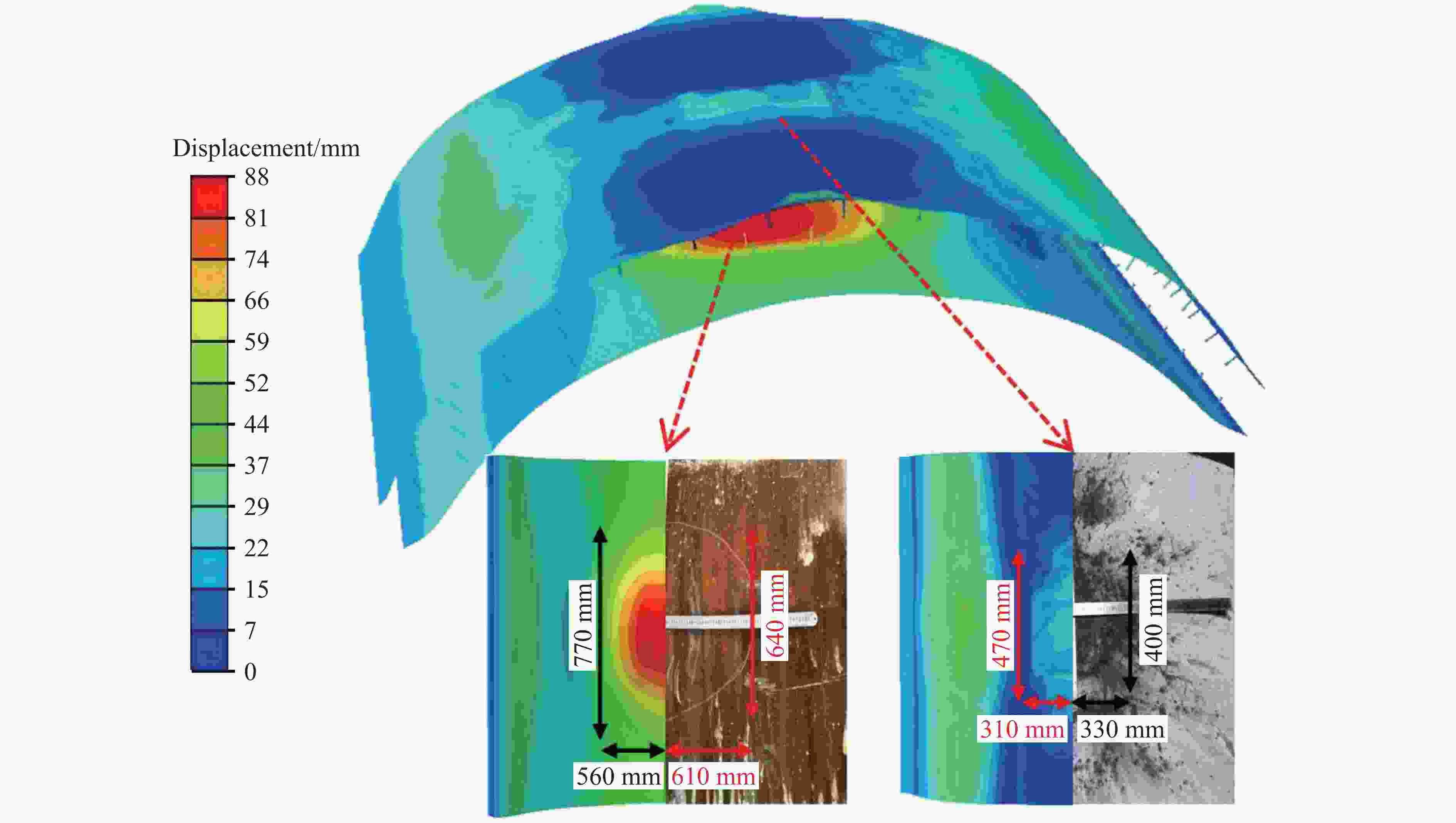

图  10  试件变形

Figure  10.  Deformation of specimen

下载: 全尺寸图片 幻灯片

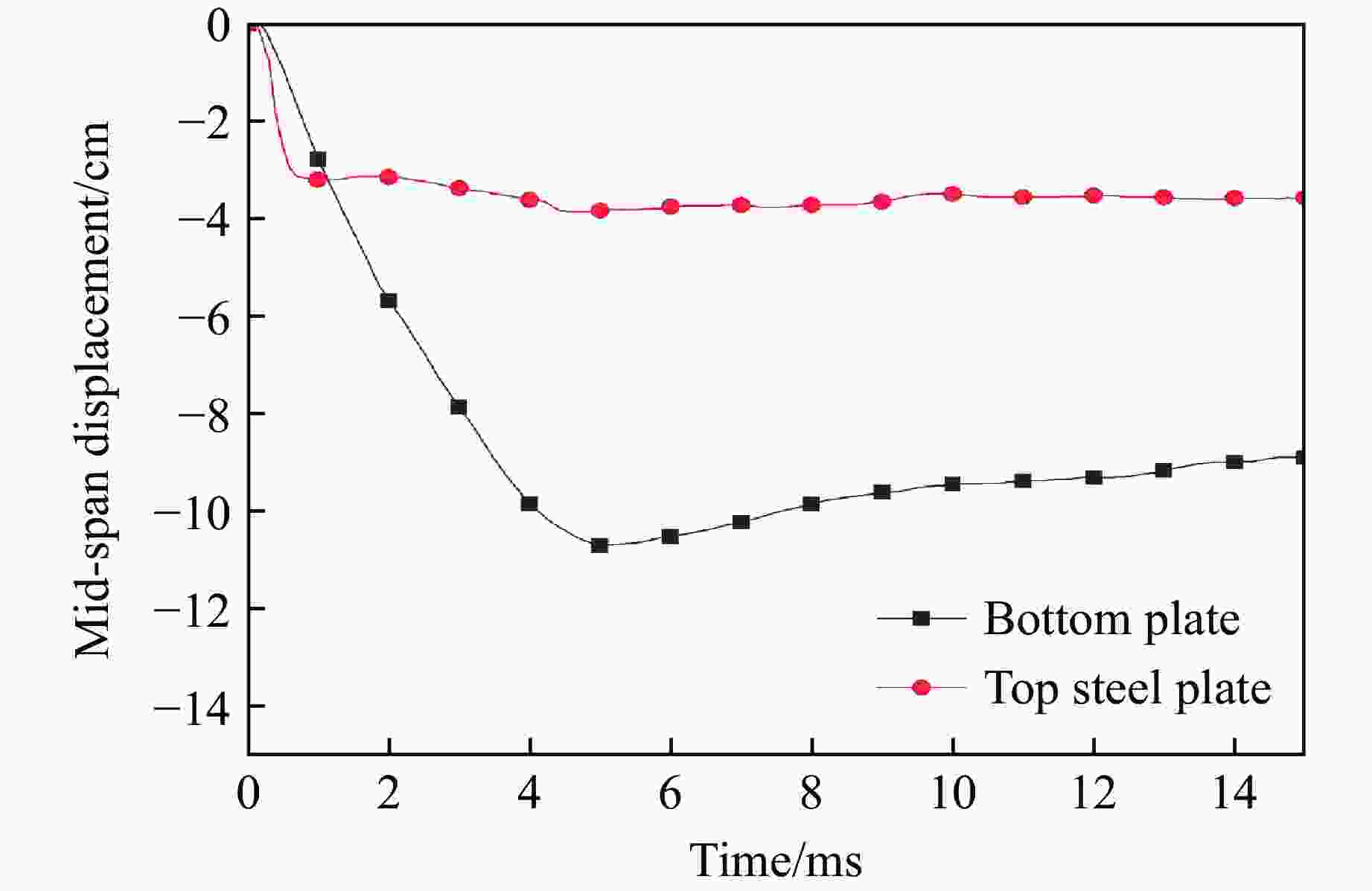

图11给出了数值模拟得到的两侧钢板跨中位移时程曲线。从图11可以看出，数值模拟中迎爆面钢板的跨中最大凹陷为35 mm，与试验迎爆面钢板跨中最大凹陷38 mm相比，误差为7.9%；背爆面钢板的跨中最大挠度为108 mm，残余挠度为88 mm，与试验背爆面钢板的跨中残余挠度100 mm相比，误差为12.0%，出现误差的原因是数值模拟边界条件导致损伤面积更大，承担了一部分爆炸能量，从而减小了跨中凹陷变形。由试验与数值模拟结果的对比可以看出，误差均在合理范围内，证明数值模拟能够准确地模拟爆炸荷载作用下试件的损伤变形。

图  11  钢板跨中挠度

Figure  11.  Mid-span deflection of steel plate

下载: 全尺寸图片 幻灯片

2.3.3   混凝土损伤状况

图12为混凝土在不同时期的损伤状况，从混凝土损伤的原理和过程来看，其破坏主要分为压缩破坏和拉伸破坏两类。迎爆面在爆炸产生压缩波的压缩或挤压作用下，混凝土出现压缩破碎和破裂，而在背爆面，由于爆炸产生拉伸波作用，混凝土受到拉伸或剪切力，导致其内部出现裂纹和断裂。

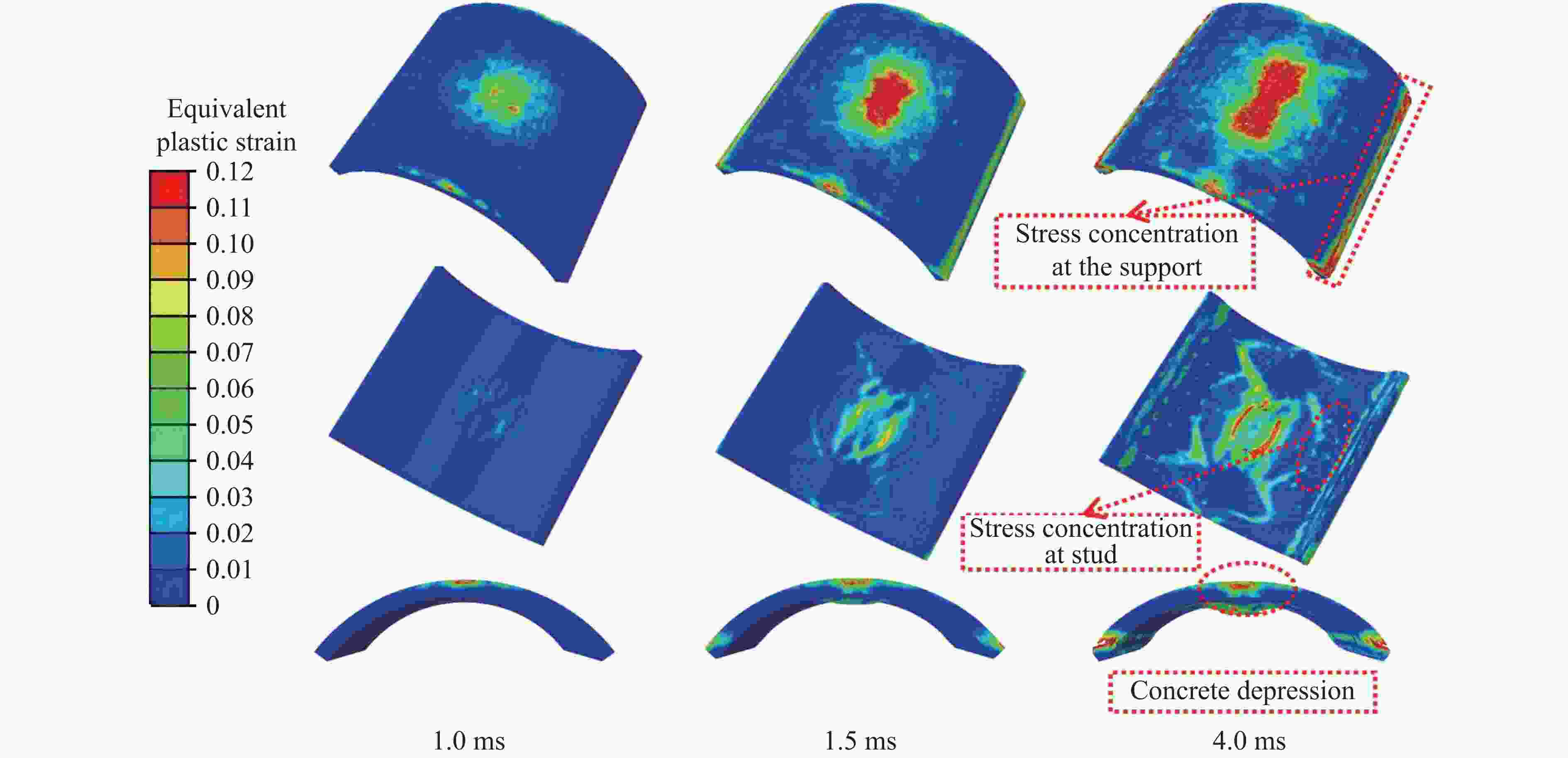

图  12  混凝土等效塑性应变

Figure  12.  Equivalent plastic strain of concrete

下载: 全尺寸图片 幻灯片

0.5 ms时，爆炸冲击波首先作为压缩冲击波到达组合板的迎爆面，对中心区域造成轻微损伤，并沿着约束方向对自由边界面混凝土造成损伤，混凝土在栓钉处因为栓钉的拉压应力出现开裂损伤，背爆面混凝土中心区域出现数条裂纹。随着时间的增加，1.5 ms时，迎爆面混凝土损伤呈椭圆形进一步扩大，在拱形受力下，压力向相邻部分传递直到支座附近，并在支座附近形成应力集中，混凝土发生压碎失效；背爆面混凝土裂缝进一步扩大，并形成括号形塑性损伤。4.0 ms时，爆炸波压力衰减趋于环境压力，混凝土塑性破坏趋于稳定，混凝土在连接件栓钉处出现明显的应力集中，支座附近混凝土在拱形传力下受压失效，背爆面混凝土呈现X形塑性损伤状态，由于混凝土的抗拉强度较低，从侧面可以看到数条裂缝并且中心区域呈现明显的凹陷，但由于连接件的存在约束了钢板与混凝土分离，保证了钢板与混凝土协同受力，未见混凝土剥落，混凝土结构仍然完整。

2.4   数值验证

对比试验结果，数值模拟结果较好地再现了栓钉处混凝土的应力集中以及底部钢板和混凝土的分离现象，如表3所示。试验与数值模拟得到的上下钢板的变形尺寸误差分别为9.4%和9.5%，上下钢板的跨中残余挠度误差分别为7.9%和12.0%，爆炸压力波峰值误差为2.5%。由此可见，试验结果与数值模拟结果相对吻合，误差均在合理范围内，证明数值模拟能准确模拟试验爆炸荷载作用下CSCS组合板的破坏情况。

表  3  试验结果与数值模拟结果的对比

Table  3.  Comparison of experimental results and numerical results

Part	Deformation				Residual deflection				Explosion pressure
	Test/(mm×mm)	Sim./(mm×mm)	Error/%		Test/mm	Sim./mm	Error/%		Test/MPa	Sim./MPa	Error/%
Top steel plate	330×400	310×470	9.4		38	35	7.9
Bottom plate	640×610	770×560	9.5		100	88	12.0
Measurement points									0.08	0.078	2.5

下载: 导出CSV

| 显示表格

3.   参数分析

CSCS组合板的抗爆性能受爆炸距离、拱高、钢板厚度和栓钉间距等因素的影响，本研究基于4个参数，设计了4组共16个参数模拟工况对CSCS组合板的抗爆性能进行分析，参数模拟工况如表4所示，并通过多元非线性回归分析的方法提出跨中最大挠度的预测公式。

表  4  参数模拟工况

Table  4.  Parameters for simulation

Simulated specimen	Explosion distance/m	Top steel plate thickness/mm	Bottom steel plate thickness/mm	Arch heights/ mm	Stud spacing/ mm
CSCS1-1	0.6	3	3	300	110
CSCS1-2	0.7	3	3	300	110
CSCS1-3	0.9	3	3	300	110
CSCS1-4	1.1	3	3	300	110
CSCS2-1	0.5	4	4	300	110
CSCS2-2	0.5	5	5	300	110
CSCS2-3	0.5	5	3	300	110
CSCS2-4	0.5	3	5	300	110
CSCS3-1	0.5	3	3	250	110
CSCS3-2	0.5	3	3	200	110
CSCS3-3	0.5	3	3	100	110
CSCS3-4	0.5	3	3	0	110
CSCS4-1	0.5	3	3	300	70
CSCS4-2	0.5	3	3	300	90
CSCS4-3	0.5	3	3	300	130
CSCS4-4	0.5	3	3	300	150

下载: 导出CSV

| 显示表格

3.1   爆炸距离

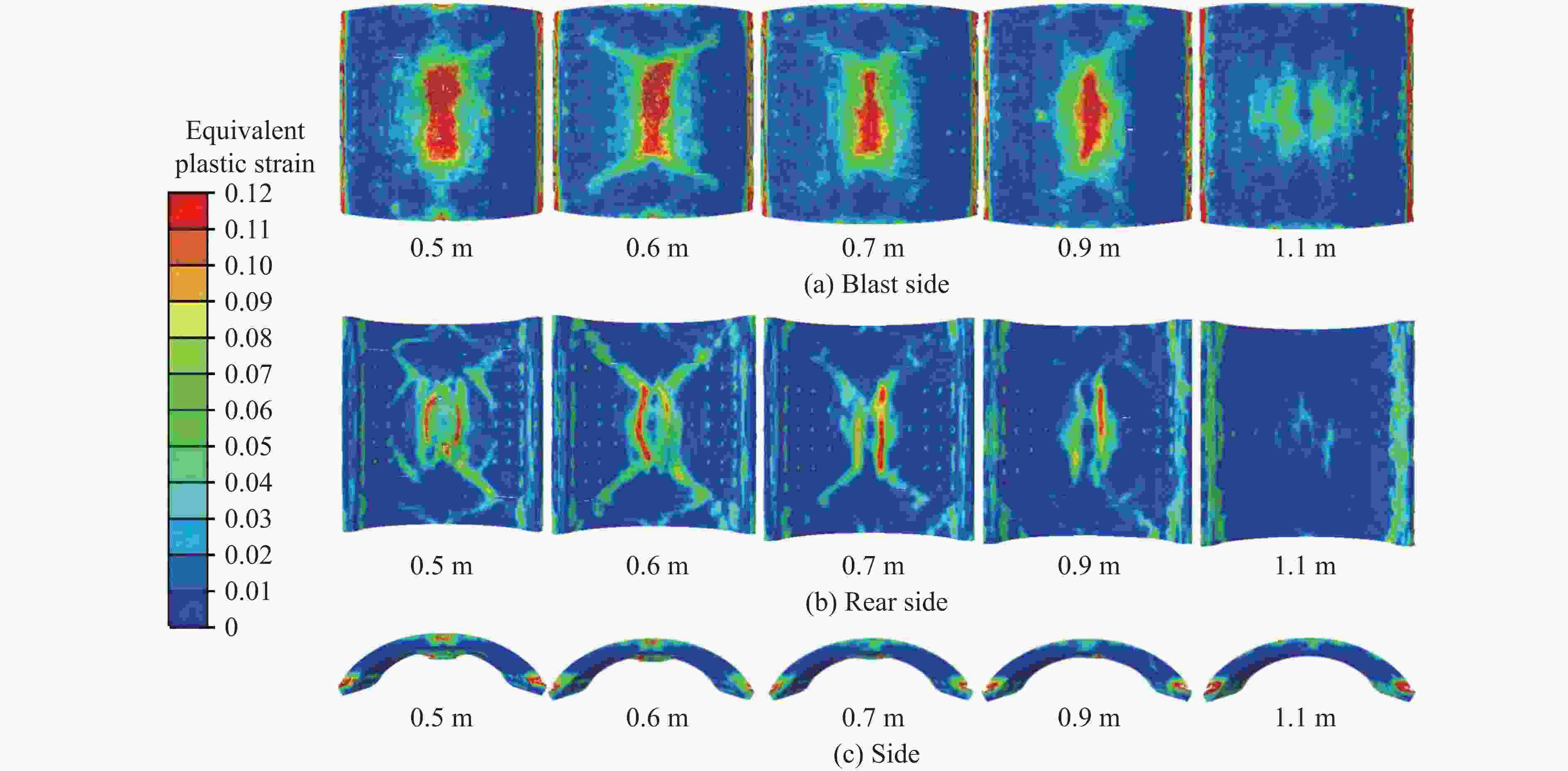

图13给出了不同爆炸距离下混凝土的等效塑性应变。由图13可知，当爆炸距离较近，即冲击波能量较高时，如爆炸距离为0.5和0.6 m时，混凝土迎爆面中心区域局部破裂毁坏，塑性破坏严重，在混凝土背爆面形成多个裂缝，呈现X形塑性损伤状态，在靠近支座附近和栓钉处出现明显的应力集中；当爆炸距离较远，如爆炸距离为0.9和1.1 m时，混凝土板的损伤主要表现为开裂，迎爆面损伤区域明显减小，背爆面沿约束方向呈括号形裂缝损伤。从侧面看，随着爆炸距离的增大，混凝土跨中凹陷逐渐减小。

图  13  不同爆炸距离下混凝土的等效塑性应变

Figure  13.  Equivalent plastic strain of concrete at different blast distances

下载: 全尺寸图片 幻灯片

随着爆炸距离增大，混凝土的损伤变化呈现衰减趋势，这主要是由于：随着爆炸压力波传播距离的增加，爆炸能量逐渐耗散，混凝土组合板的受压也随之减少；其次，随着爆炸距离增加，爆炸波的作用范围增大，作用在混凝土板上的受压范围更大，能更有效地发挥混凝土的受压特性。由此可见，增加爆炸距离能有效减小混凝土的损伤和跨中凹陷。

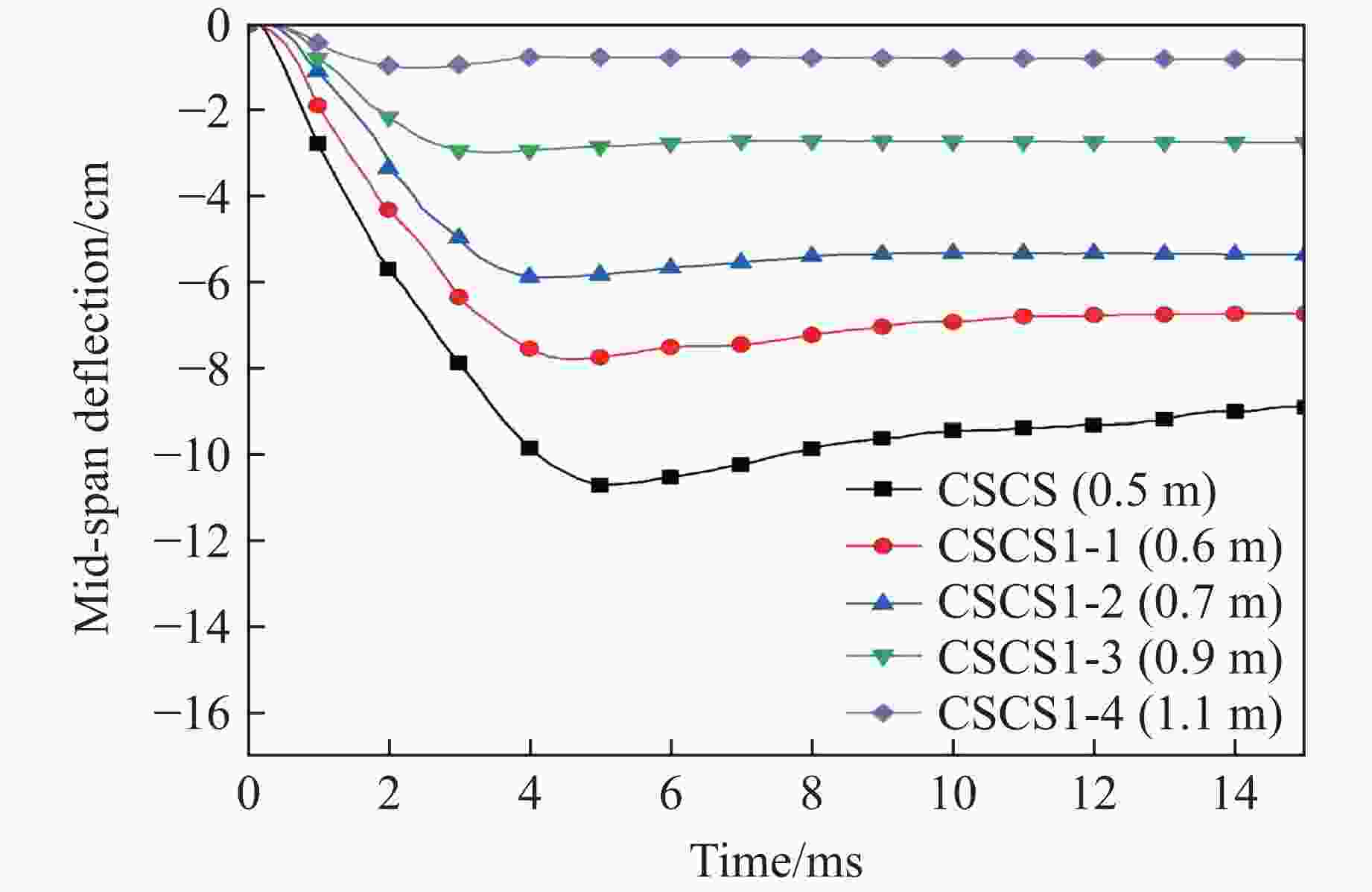

图14给出了不同爆炸距离下CSCS组合板的跨中最大挠度时程曲线。可以看出，钢板的变形主要集中在底板的中心区域，当爆炸距离分别为0.5、0.6、0.7、0.9和1.1 m时，底部钢板最大挠度为10.7、7.7、5.8、2.9和0.9 cm。当爆炸距离增大到1.1 m时，底部钢板几乎不发生变形。随着爆炸距离的增大，钢板变形达到最大挠度直至趋于平稳所需时间减少，说明随着爆炸距离的增大，底部钢板对爆炸载荷的响应会减小。相较于0.5 m，爆炸距离为1.1 m时背爆面钢板的跨中最大挠度减小了91.59%，因此，增大爆炸距离能有效减小底部钢板的最大挠度和残余挠度。

图  14  不同爆炸距离下钢板的跨中挠度

Figure  14.  Mid-span deflection of steel platesat different blast distances

下载: 全尺寸图片 幻灯片

3.2   钢板厚度

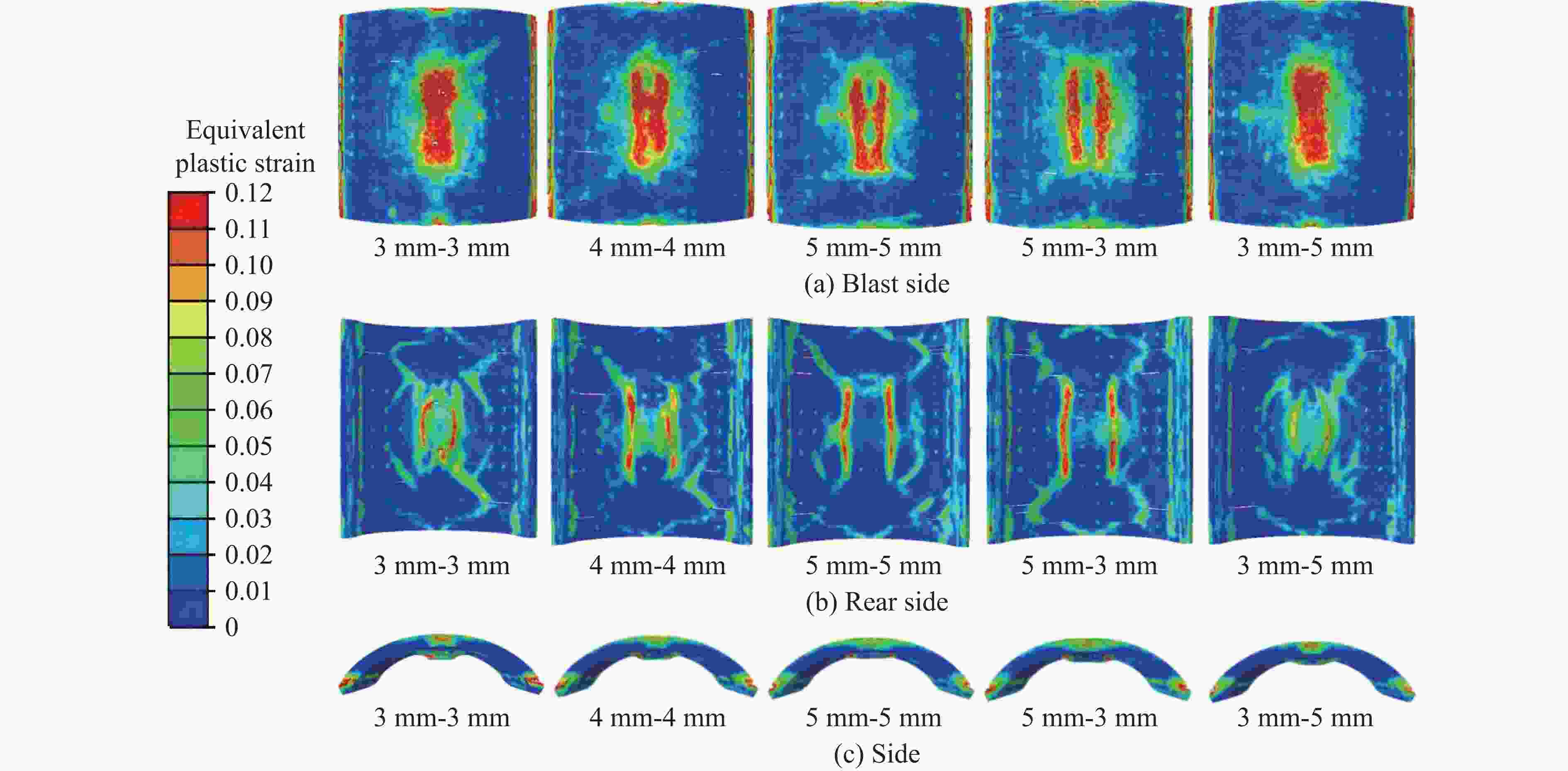

图15为不同钢板厚度下混凝土的等效塑性应变。由图15可知：当钢板厚度为3 mm时，迎爆面混凝土损伤主要呈现为失效破坏；当钢板厚度为5 mm时，迎爆面混凝土损伤区域和破坏程度均有所减小。通过对比CSCS和CSCS2-3发现，顶部钢板厚度的增加不仅能减小迎爆面混凝土失效破坏的程度，背爆面混凝土裂缝数量也有所减少。对比CSCS和CSCS2-4发现，底部钢板厚度的增加对混凝土的迎爆面和背爆面损伤无显著影响。从混凝土侧面可以看出，各板中心区域的混凝土凹陷随着钢板厚度的增加明显变小。混凝土在两侧钢板的保护下仍保持完整，无碎片散落现象。

图  15  不同钢板厚度下混凝土的等效塑性应变

Figure  15.  Equivalent plastic strain for concrete with different steel plate thicknesses

下载: 全尺寸图片 幻灯片

增加钢板厚度会使混凝土迎爆面损伤有所改善，主要是因为增加顶部钢板厚度能加强结构的截面惯性矩以及竖向刚度，有效提高结构的抗变形能力。增加底部钢板厚度对混凝土塑性损伤无明显影响，这是因为爆炸波传递到混凝土背爆面后以拉伸波形式出现，即使增加底部钢板的厚度，混凝土仍受到相对集中的拉力，因此，造成的损伤相对集中，总损伤量无太大变化。由此得知，增加顶部钢板的厚度可以有效减小混凝土的塑性损伤和跨中凹陷。

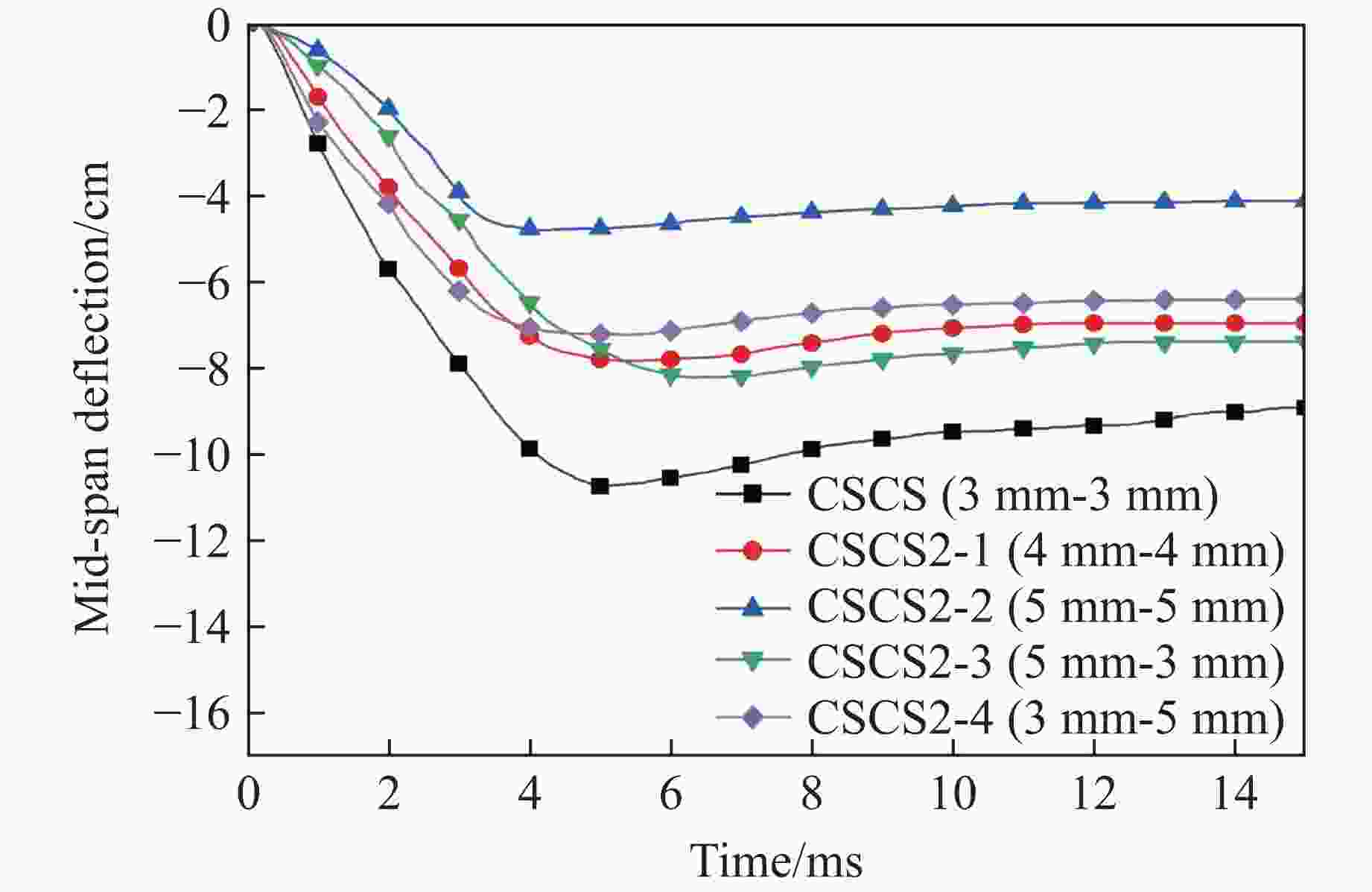

图16展示了不同钢板厚度CSCS组合板的跨中最大挠度时程曲线。当两侧钢板厚度为3、4和5 mm时，底部钢板最大挠度分别为10.7、7.8和4.7 cm，说明随着两侧钢板厚度的增加，底部钢板最大挠度明显减小，这是因为底部钢板依靠自身大变形耗散了一部分爆炸能量；当迎爆面钢板厚5 mm、背爆面钢板厚3 mm和迎爆面钢板厚3 mm、背爆面钢板厚5 mm时，底部钢板的最大挠度为8.1和7.1 cm，对比CSCS试件，增加CSCS2-3和CSCS2-4试件迎爆面或背爆面钢板厚度，均能减小底部钢板的跨中最大挠度，且增加背爆面钢板厚度的效果更显著，其最终底部钢板的跨中最大位移比增加迎爆面钢板厚度时减小12.34%。增加钢板厚度可使结构的竖向刚度有所加强，从而充分发挥拱形向相邻传力的特性，CSCS2-1和CSCS2-2背爆面的最大位移相比CSCS分别减小了27.10%和56.07%。因此，增加钢板厚度能有效减小底部钢板的最大挠度和残余挠度。

图  16  不同钢板厚度下钢板的跨中挠度

Figure  16.  Mid-span deflection of steel platesat different plate thicknesses

下载: 全尺寸图片 幻灯片

3.3   拱　高

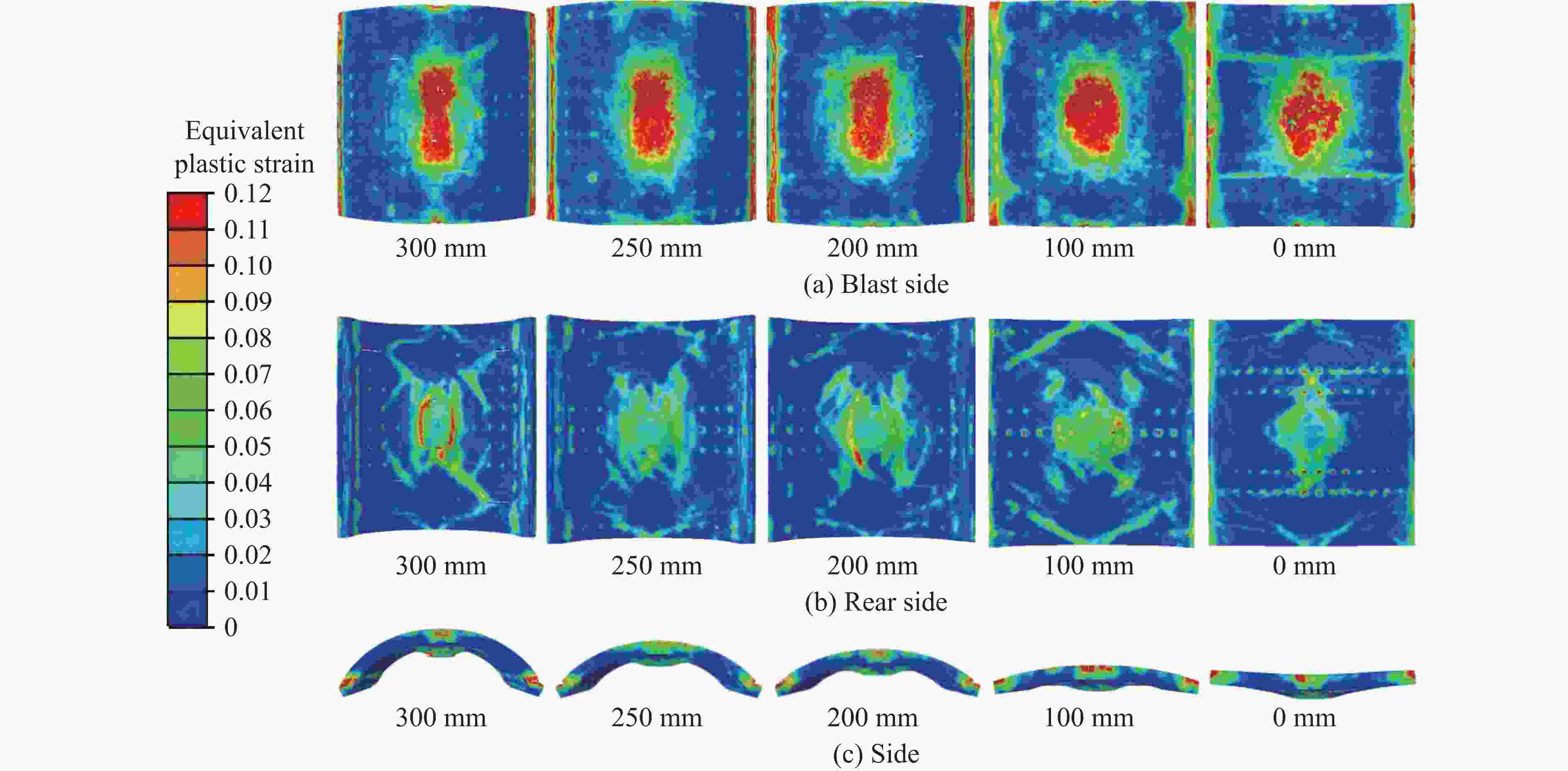

图17给出了不同拱高的混凝土的等效塑性应变。由图17可知，当拱高为300 mm时，混凝土呈现冲击破裂及压碎破坏的特点。当拱高为100 mm时，混凝土的破坏形态以拉裂为主。随着拱高的减小，混凝土失效的范围逐渐增大，支座附近混凝土塑性损伤变小。从混凝土侧面看，各板中心区域混凝土凹陷随着拱高的减小明显变大。

图  17  不同拱高下混凝土的等效塑性应变

Figure  17.  Equivalent plastic strain for concrete with different arch heights

下载: 全尺寸图片 幻灯片

不同拱高栓钉型弧形双钢板混凝土组合板受力过程中，变形特点存在显著差异。在拱高较小的试件中，混凝土的跨中局部变形和损伤更加显著，支座附近混凝土损伤明显变小，是因为在爆炸作用下，混凝土沿跨度方向传力的能力变弱，此时跨中混凝土不是受压破坏，而是受拉破坏，且混凝土中心受到的拉力相对集中，因此，混凝土中心局部破坏严重。由此得知，在跨度为1 200 mm，拱高小于300 mm的情况下，增大拱高能有效减小混凝土的塑性损伤和跨中凹陷。

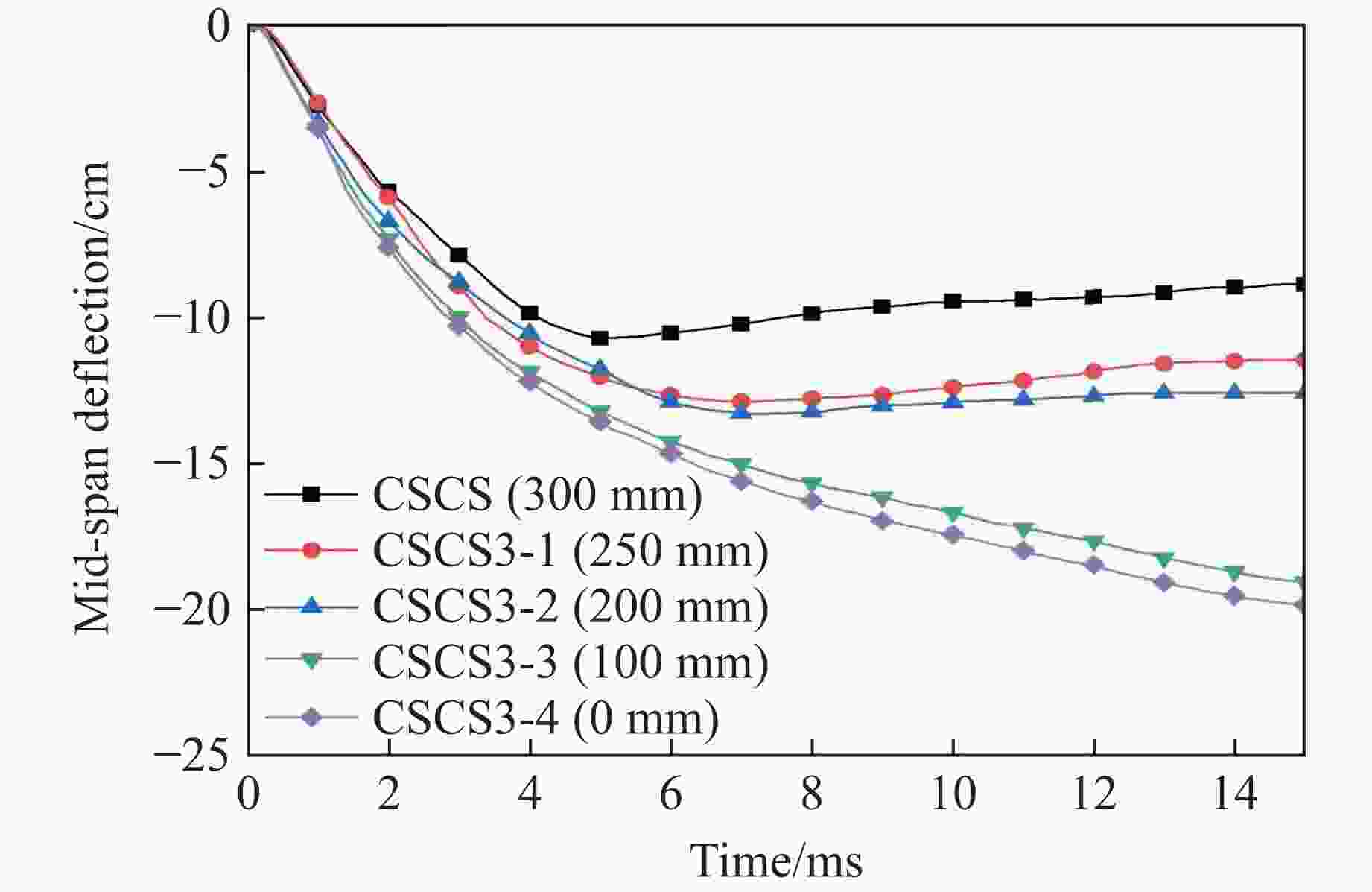

图18为不同拱高CSCS组合板的跨中最大挠度时程曲线。当拱高为300、250和200 mm时，底部钢板最大挠度分别为10.7、12.8和13.2 cm。随着拱高的减小，底部钢板最大挠度减小，当拱高为100和0 mm时，底部钢板的跨中最大挠度分别为19.1和19.8 cm，此时底部钢板产生了较大变形和混凝土分离，钢板与混凝土不再协同受力。拱高为300 mm的背爆面钢板的最大位移比拱高为0 mm时减小了85.04%。随着拱高减小，试件顶部受到爆炸荷载时向相邻两侧传力的能力减弱，因此，在跨中位置受到相对集中的力，钢板与混凝土连接失效分离。再次证明弧形组合板相较于拱高为0 mm的平面组合板具有更强的抗爆性能。因此，在跨度为1 200 mm、拱高小于300 mm的情况下，增加拱高能有效减小底部钢板跨中最大挠度，增强CSCS组合板的抗爆性能。

图  18  不同拱高下钢板的跨中挠度

Figure  18.  Mid-span deflection of steel plates for modelswith different arch heights

下载: 全尺寸图片 幻灯片

3.4   栓钉间距

图19给出了栓钉间距对混凝土等效塑性应变的影响。由图19可知：当栓钉间距为70 mm时，混凝土在栓钉处出现较多的裂纹和损伤；随着栓钉间距的增大，混凝土在栓钉处因应力集中产生的损伤也越来越少；当栓钉间距为150 mm时，混凝土表面未见明显的应力集中导致的损伤现象；从侧面来看，各板均在中心区域出现凹陷，凹陷深度没有随栓钉间距改变而有所改善。

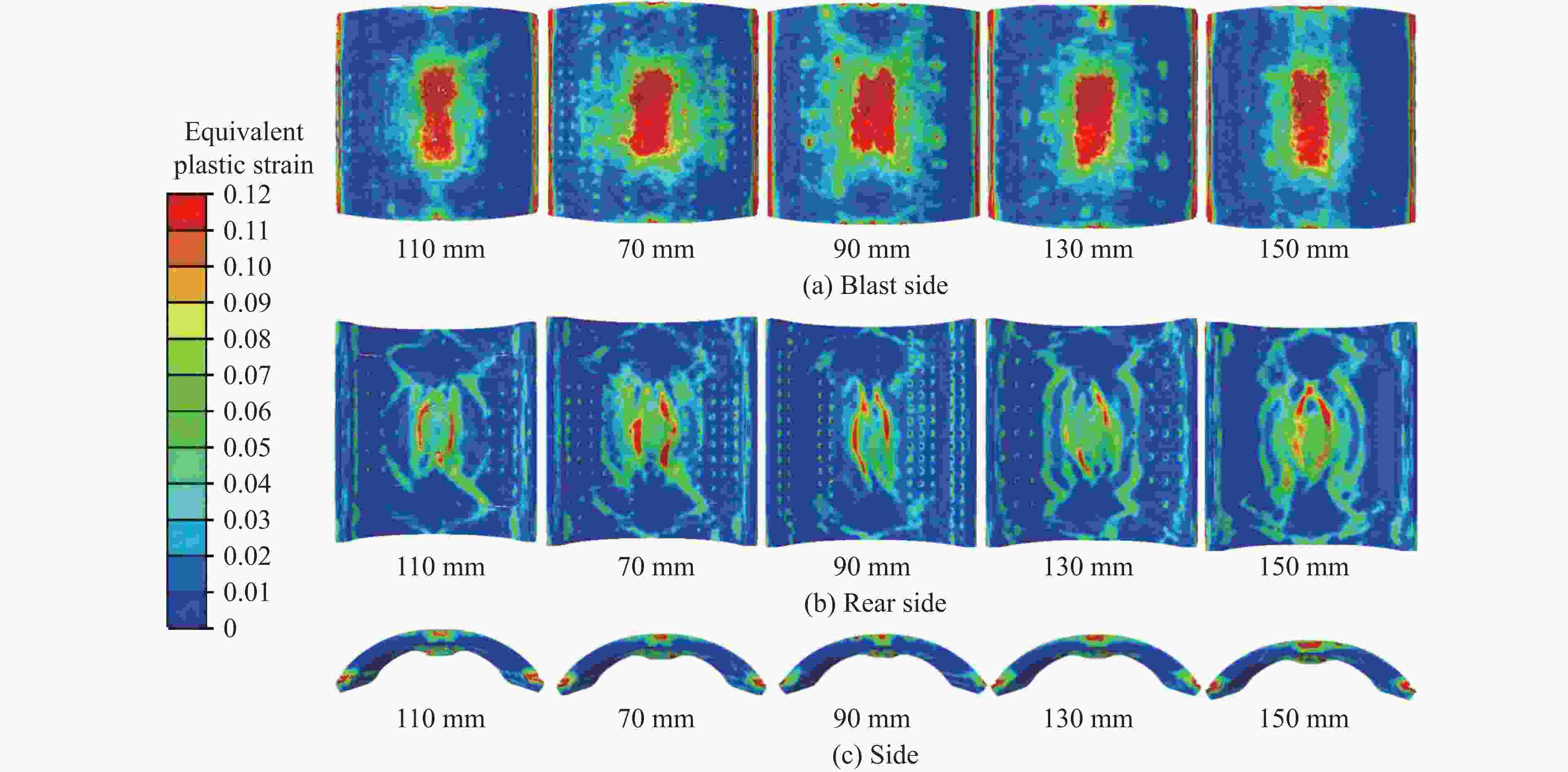

图  19  不同栓钉间距下混凝土的等效塑性应变

Figure  19.  Equivalent plastic strain of concrete for models with different stud spacing

下载: 全尺寸图片 幻灯片

当爆炸荷载作用混凝土表面时，栓钉越密集，在栓钉周围的混凝土内部就会产生更多的应力集中，从而导致混凝土局部裂纹和损伤，而当栓钉间距较大时，混凝土中的应力分散性相对均匀，对混凝土的破坏影响较小。由此可知，减小栓钉间距会增加混凝土的塑性损伤。

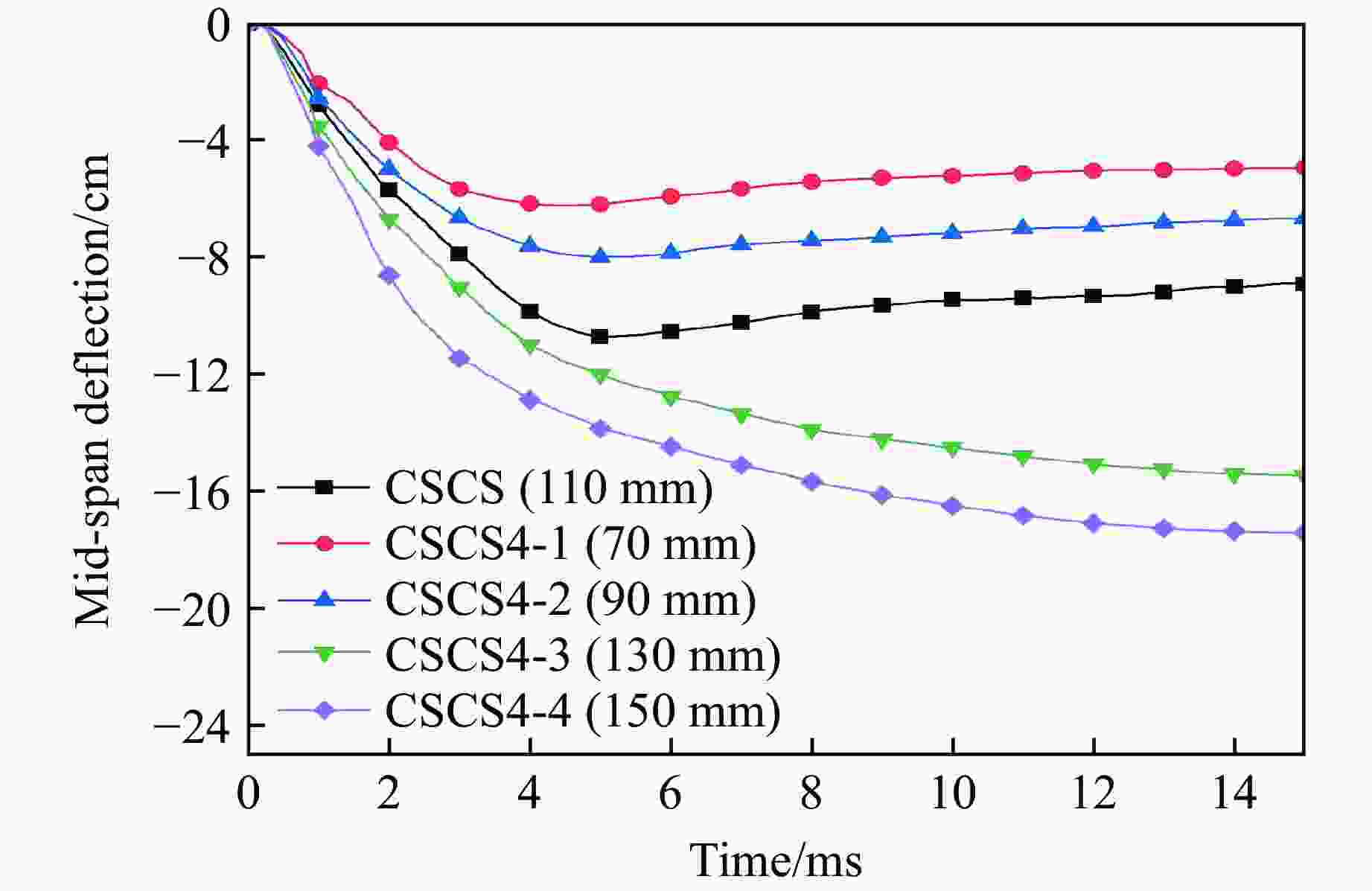

图20展示了不同栓钉间距下CSCS组合板的跨中最大挠度时程曲线。当栓钉间距为70、90和110 mm时，底部钢板的跨中最大挠度分别为6.2、7.9和10.7 cm；随着栓钉间距的增大，底部钢板的跨中最大挠度增大；当栓钉间距为130和150 mm时，底部钢板的跨中最大挠度为15.4和17.4 cm，钢板发生较大变形而与混凝土完全分离。当栓钉间距为70 mm时，相较于栓钉间距为110 mm，底部钢板最大位移减小了42.05%；当栓钉间距为150 mm时，相较于栓钉间距为110 mm，底部钢板最大位移增加了38.50%。栓钉间距的减小不仅使得混凝土在更多栓钉处产生了裂缝，消耗了一部分爆炸能量，从而间接减小了底部钢板承担的爆炸能量，还使得结构的竖向刚度提高，有效增加了弧形组合板的抗弯性能，增强了两侧钢板的整体性能和协同变形能力。因此，减小栓钉间距能降低底部钢板的跨中最大挠度，提高CSCS组合板的抗爆能力。

图  20  不同栓钉间距下钢板的跨中挠度

Figure  20.  Mid-span deflection of steel platewith different stud spacing

下载: 全尺寸图片 幻灯片

3.5   跨中挠度预测公式

由数值模拟结果可知，爆炸距离和拱高对CSCS组合板跨中挠度的影响更显著，因此，利用多元非线性拟合的方法，建立弧形双钢板组合板跨中挠度M与爆炸距离D及拱高A之间的预测公式，并给出跨中挠度拟合曲面，如图21所示。

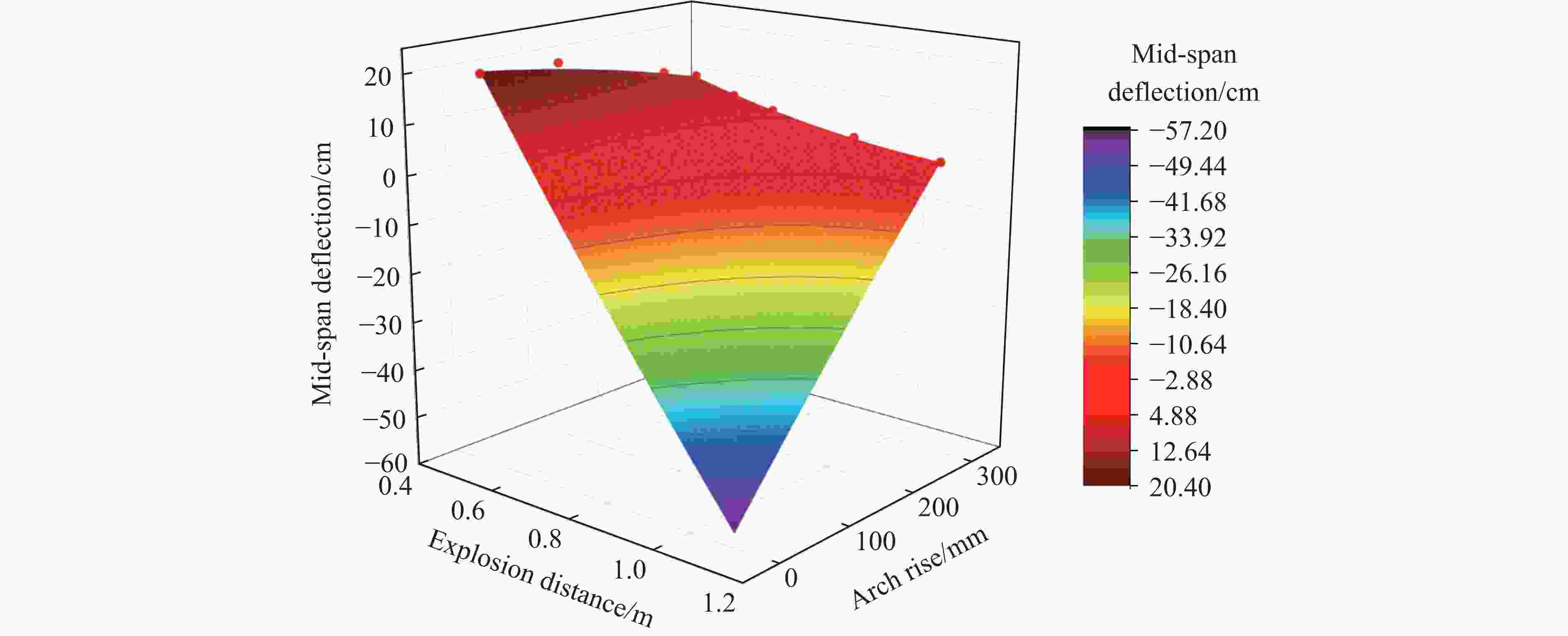

图  21  跨中挠度的拟合曲面

Figure  21.  Fitting surface for mid-span deflection

下载: 全尺寸图片 幻灯片

在回归分析中，通常采用拟合系数${R^2}$来度量模型的有效性。${R^2}$代表被解释变量中能被自由变量解释的部分所占的百分比，取值范围为0～1，${R^2}$越接近1，说明该自由变量对被解释变量的解释能力越强。预测式(7)中，${R^2}$=0.989，表明该预测公式的准确度高，能够较好地解释弧形双钢板组合板跨中挠度与爆炸距离及拱高之间的关系。

4.   结　论

通过试验和数值模拟方法，研究了栓钉型弧形双钢板混凝土组合板的抗爆炸性能。以混凝土损伤和钢板跨中挠度为指标，讨论了爆炸距离、钢板厚度、拱高和栓钉间距对CSCS组合板抗爆性能的影响，并提出了弧形双钢板混凝土组合板跨中挠度预测公式，得到以下主要结论。

(1) 爆炸距离对CSCS组合板抗爆性能有较大影响。增加爆炸距离可以显著减小底部钢板的跨中最大挠度，相较于CSCS，CSCS1-4的背爆面钢板的跨中最大挠度减少了91.59%，同时，也能明显减小混凝土的损伤范围、损伤程度和跨中凹陷。

(2) 钢板厚度对CSCS组合板抗爆性能的影响较大。增加迎爆面钢板厚度可以有效减小混凝土的塑性损伤和跨中凹陷深度，同时组合板跨中最大挠度也有所减小；增加底部钢板厚度对混凝土损伤和凹陷无太大影响，但钢板跨中最大挠度有所减小。CSCS2-1和CSCS2-2的背爆面最大位移比CSCS分别减小了27.10%和56.07%。

(3) 拱高对于CSCS组合板抗爆性能有较大影响。减小拱高会增加混凝土中心区域的塑性损伤和钢板跨中最大挠度，但支座处混凝土损伤有所改善；当拱高小于100 mm时，底部钢板丧失了对混凝土的保护，结构整体性和承载力大大降低。同时，CSCS背爆面最大位移比CSCS3-4减小了85.04%，表明弧形双钢板混凝土组合板比平面双钢板混凝土组合板拥有更优异的抗爆性能。

(4) 栓钉间距是影响CSCS组合板抗爆性能的重要参数。减小栓钉间距会加剧栓钉周围混凝土塑性损伤，减小底部钢板跨中最大挠度。随着栓钉间距增加，混凝土因栓钉产生的应力集中明显改善，但底部钢板的跨中最大挠度增大，其中CSCS4-4的背爆面钢板最大位移比CSCS增大了38.50%。当栓钉间距超过130 mm时，结构竖向刚度和抗弯性能均有所不足，底部钢板发生较大变形，且结构承载力基本丧失，因此，此类结构中栓钉间距应不超过130 mm。
