高强钢是一种不可替代的重要金属材料，具有优异的强度和塑性、较高的刚度、良好的焊接性和耐腐蚀性等优异性能，在航空、航天、海洋、核工业等众多领域被广泛应用^[1–5]。为了满足高端装备生产对高性能不锈钢的需求，近些年来，研究人员致力于提升高强钢的强度，以提高材料的比强度，从而实现结构的轻量化设计。自20世纪40年代，高强钢的发展经历了第1代半奥氏体沉淀硬化不锈钢（如17-4PH 钢）、第2代马氏体沉淀硬化不锈钢（如Ultrafort 401钢）以及第3代二次硬化型高强度不锈钢（如Ferrium S53钢）^[6–7]。其中，Ultrafort 401钢是20世纪70年代由德国研制的一种通过金属间化合物强化的高强度钢材料^[7]。研究表明，随着应变率由3.3×10⁻³ s⁻¹升高至1.0×10⁴ s⁻¹，经500 ℃回火2 h的Ultrafort 401钢的屈服强度从1356 MPa增大至1906 MPa，表明通过一定的回火工艺可进一步提高材料的压缩性能^[8]。Ferrium S53钢是由美国于2002年开发的第3代高强钢，其碳含量达到0.21%，通过碳化物的强化作用，其强度相对于第2代高强钢显著提高^[9–11]。适当的低温处理不仅可以抑制Ferrium S53钢内逆转奥氏体的产生，还可以细化马氏体层片结构和M₂C沉淀物，进而提升Ferrium S53钢的力学性能^[12]；合适的固溶处理可以通过溶解次级相来提高Ferrium S53钢的拉伸强度和塑性匹配^[13]。然而，尽管高强钢的强度已显著提升，但是针对Ultrafort 401和Ferrium S53钢在不同应变率下的拉伸性能研究仍相对较少，且不同应变率下其力学性能和变形机制的差异尚未明确。

应变率是影响材料性能的重要因素之一。材料在不同应变率下的表现对于其实际应用至关重要，尤其是高强钢这种关键工程结构材料。室温拉伸试验是评估材料强度和塑性的基本手段，可提供屈服强度、抗拉强度和弹性模量等关键材料特性，通过改变拉伸速率，还可以获得不同应变率下材料性能的变化趋势^[14–15]。研究表明，随着应变率的升高，大部分材料的强度（包括屈服强度和抗拉强度）会升高^[16–18]，但也有材料的强度随之降低^[19–23]，说明不同材料在不同应变率下的拉伸性能变化规律存在差异。

本工作将针对Ultrafort 401和Ferrium S53钢开展不同应变率下的拉伸试验，研究其在不同变形条件下的力学行为，结合断口分析，深入对比2种钢的力学性能和组织变化特征，以期揭示不同应变率下2种钢材料的拉伸性能及其微观机理。

1.   实验材料与方法

1.1   实验样品

本研究所用的高强钢材料为商用Ferrium S53和Ultrafort 401钢。2种高强钢均通过真空感应熔炼工艺制造，并在1100 ℃下进行热锻处理，保温2 h后开坯冷却修整，随后继续加热烧透热锻。2种高强钢材料的成分如表1所示。

表  1  Ferrium S53和Ultrafort 401钢的元素组成

Table  1.  Elemental composition of Ferrium S53 and Ultrafort 401 steels

Material	Mass fraction/%
	C	Cr	Ni	Ti	Mo	Co	Fe
Ferrium S53 steel	0.21	9.00	4.80	0.02	1.50	13.00	71.47
Ultrafort 401 steel	0.02	12.00	8.20	0.80	2.00	5.30	71.68

下载: 导出CSV

| 显示表格

1.2   实验方法

在10⁻⁴、10⁻³、10⁻²、7×10⁻²、10、10³ s⁻¹共6种不同的应变率下，采用标准GB/T 228.1—2021《金属材料拉伸试验第1部分：室温试验方法》，对Ferrium S53和Ultrafort 401钢进行拉伸性能测试，所有拉伸试验均重复3次，然后取平均值。

采用UTM5202SYXL万能试验机（三思纵横）进行准静态下（应变率$\dot{\varepsilon }$<10⁻¹ s⁻¹）的拉伸测试。该试验机可施加最高达200 kN的轴向力，并配备油压楔形夹具和引伸计，其中引伸计的标距为50 mm。采用Instron VHS160/100-20型高速拉伸试验机进行动态拉伸（$\dot{\varepsilon }$为10和10³ s⁻¹）测试，其最高轴向力可达200 kN，最大拉伸速率可达17 m/s。将2种锻造后的钢样品加工为狗骨头状平板试样，2种试验机对应的拉伸试样尺寸如图1所示，其中：准静态和动态拉伸试样的厚度分别为1.57和1.00 mm。

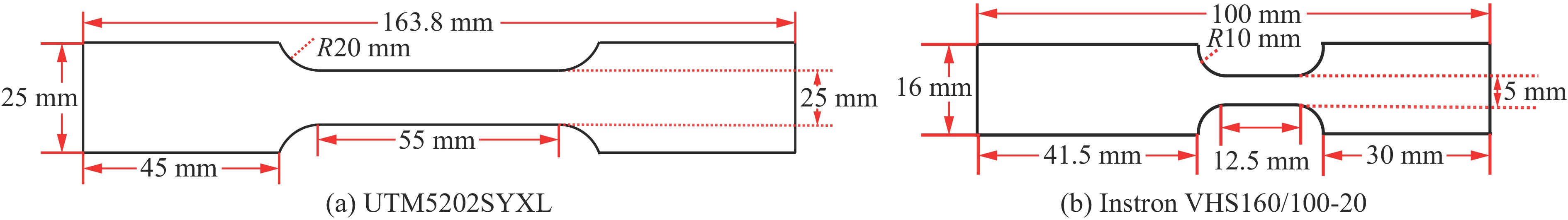

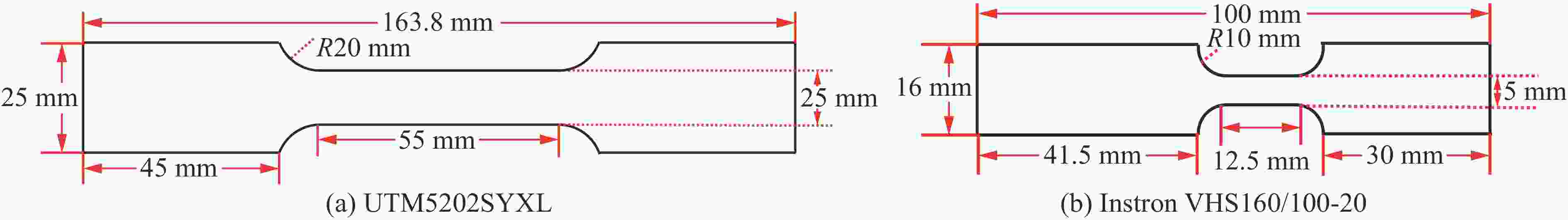

图  1  拉伸试样示意图

Figure  1.  Schematic diagram of the specimens used for tensile tests

下载: 全尺寸图片 幻灯片

1.3   分析方法

采用配备电子背散射衍射（electron back scatter diffraction，EBSD）系统的Tescan Maia 3型扫描电子显微镜（scanning electron microscope，SEM）对2种高强钢试样进行拉伸前的微观结构表征。在表征过程中，保持相同的扫描步长（400 nm），使用AZtec 2.4软件进行数据采集，并通过HKL Channel 5软件分析处理后续数据。采用软件中的Tango模块获取试样的晶界分布等信息，并通过Grain Area Determination功能测定试样的平均晶粒大小；利用Mambo模块中的Rot.Axes in Crystal功能，通过特定角度取向差点判断晶界的数量。完成拉伸试验后，选用Zeiss Ultra 55型场发射电子显微镜，对试样断口形貌进行分析。

2.   实验结果与分析

2.1   原始微结构

通过EBSD表征2种高强钢在拉伸前的微观结构，结果如图2所示，其中：图2(a)和图2(b)分别为Ferrium S53钢的反极图和晶界图，图2(c)和图2(d)分别为Ultrafort 401钢的反极图和晶界图。可以发现，2种材料均具有高密度的小角度晶界（low angle grain boundaries，LAGBs，对应图2(b)和图2(d)中的绿线）和高角度晶界（high angle grain boundaries，HAGBs，对应图2(b)和图2(d)中的黑线）。经统计，Ferrium S53钢内的晶界（取向差大于2°）像素点数为133049，而Ultrafort 401钢仅有109103，说明两者的晶界密度存在差异。根据图2(e)所示的晶界取向差角分布，Ferrium S53钢中HAGBs的占比为54.85%，而Ultrafort 401钢的HAGBs占比明显小于Ferrium S53钢，仅为39.43%。此外，Ferrium S53钢的平均取向差角也显著小于Ultrafort 401钢。由于更高的平均取向差角反映材料内部含有更多的HAGBs，因此，Ferrium S53钢内具有密度更高的HAGBs^​[24–26]。2种高强钢的晶粒尺寸分布如图2(f)所示。Ferrium S53钢和Ultrafort 401钢的平均晶粒尺寸分别为5.69和7.31 μm，进一步说明Ferrium S53钢的初始微结构具有更小的晶粒尺寸和更高的HAGBs含量。

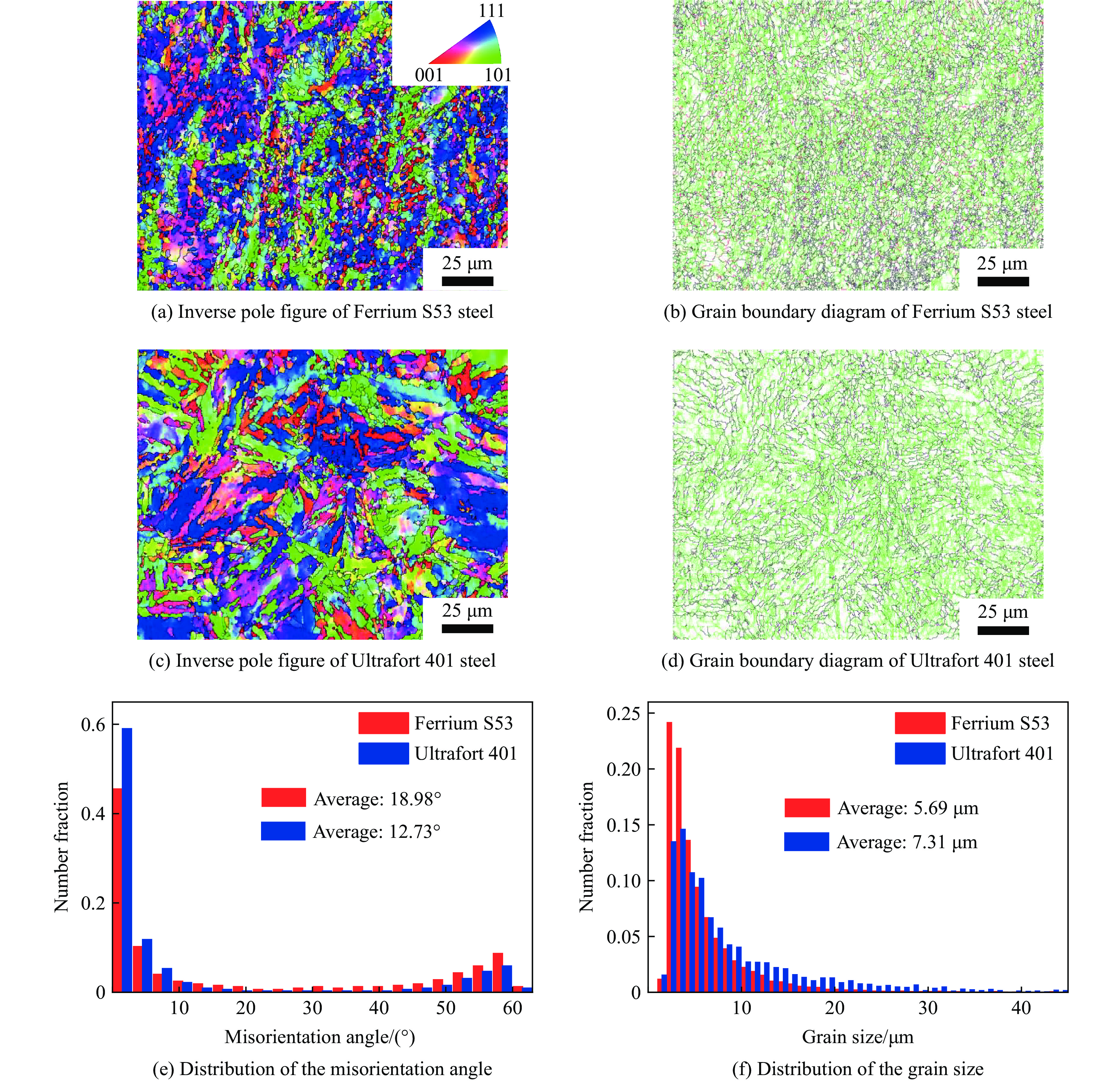

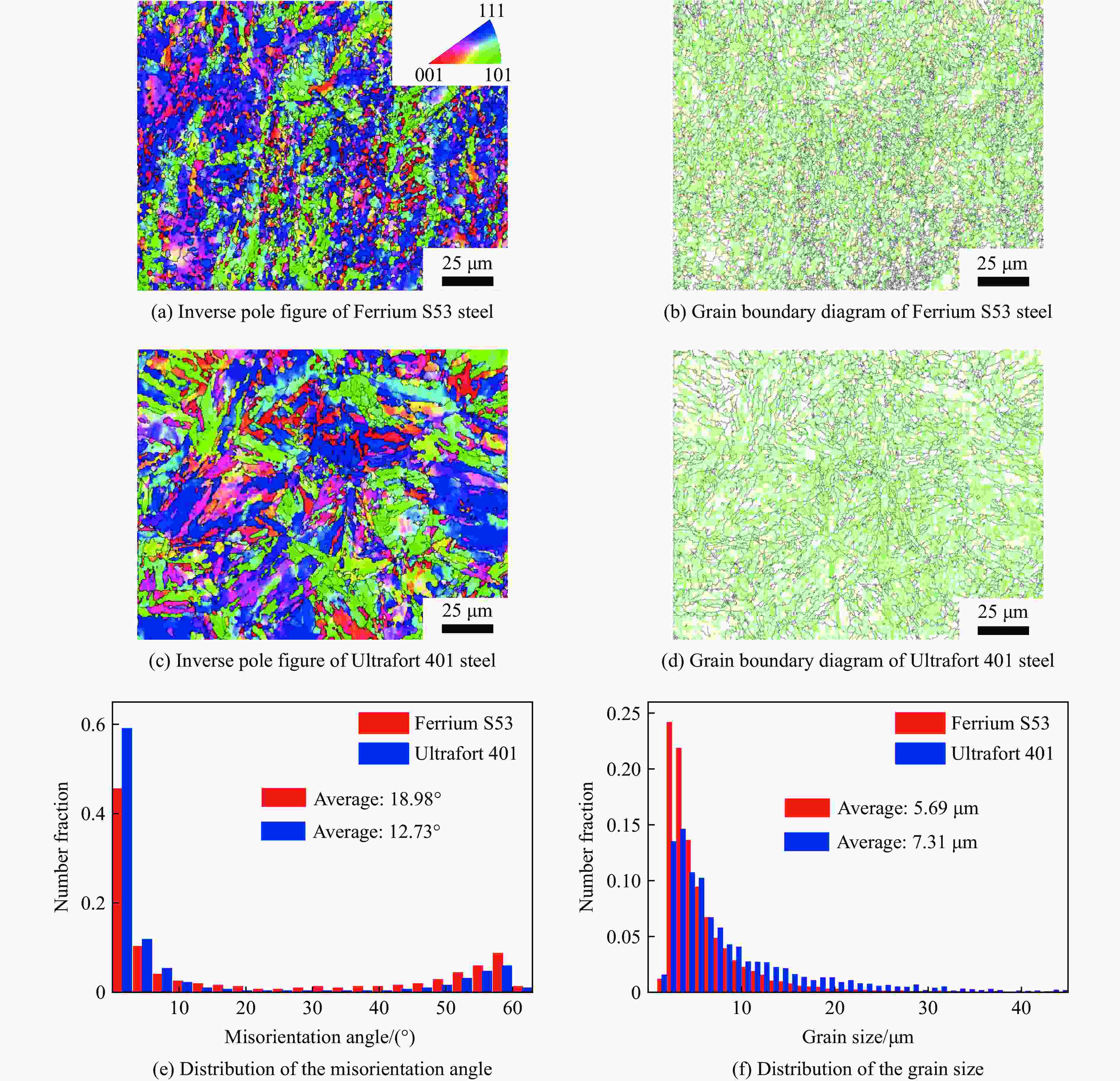

图  2  初始态Ferrium S53和Ultrafort 401钢的反极图、晶界图、取向差角直方图和晶粒尺寸直方图

Figure  2.  Inverse pole figure (IPF), grain boundary diagrams, the distribution of misorientation angle and grain size of Ferrium S53 and Ultrafort 401 steel samples before deformation

下载: 全尺寸图片 幻灯片

2.2   拉伸性能分析

通过拉伸试验得到2种高强钢的工程应力-应变曲线，如图3所示。在不同的应变率下，2种高强钢的应力-应变曲线均发生了变化。随着应变率的升高，两者的强度表现出不同的变化趋势：Ferrium S53钢的抗拉强度先减小后增大，而Ultrafort 401钢的抗拉强度则一直增大。

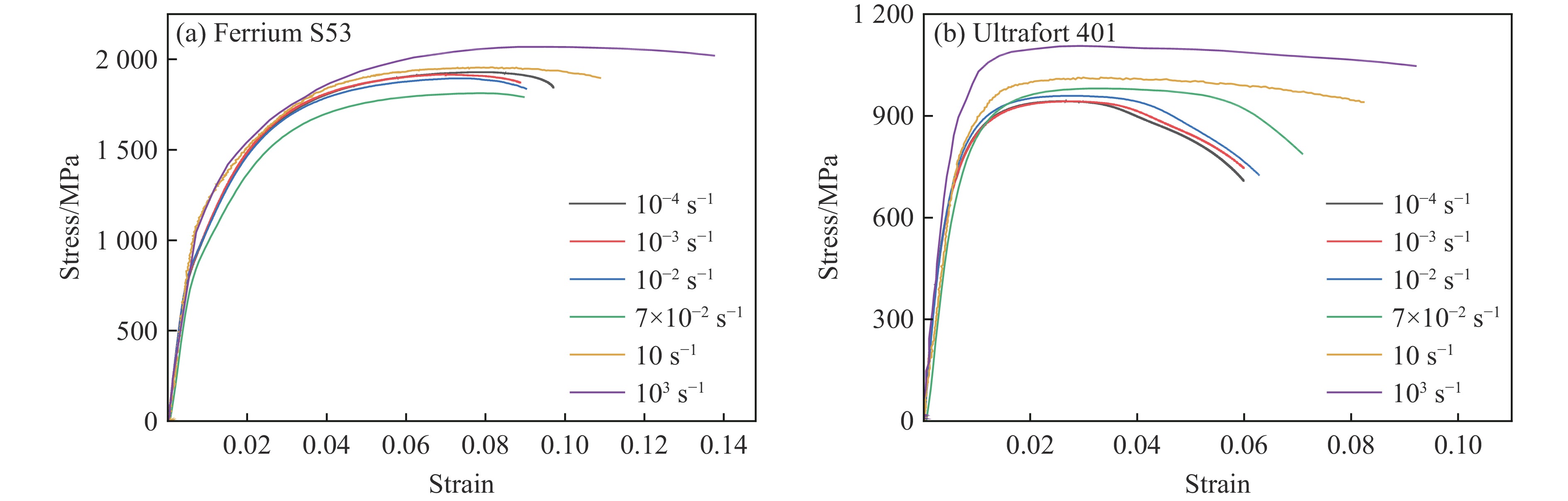

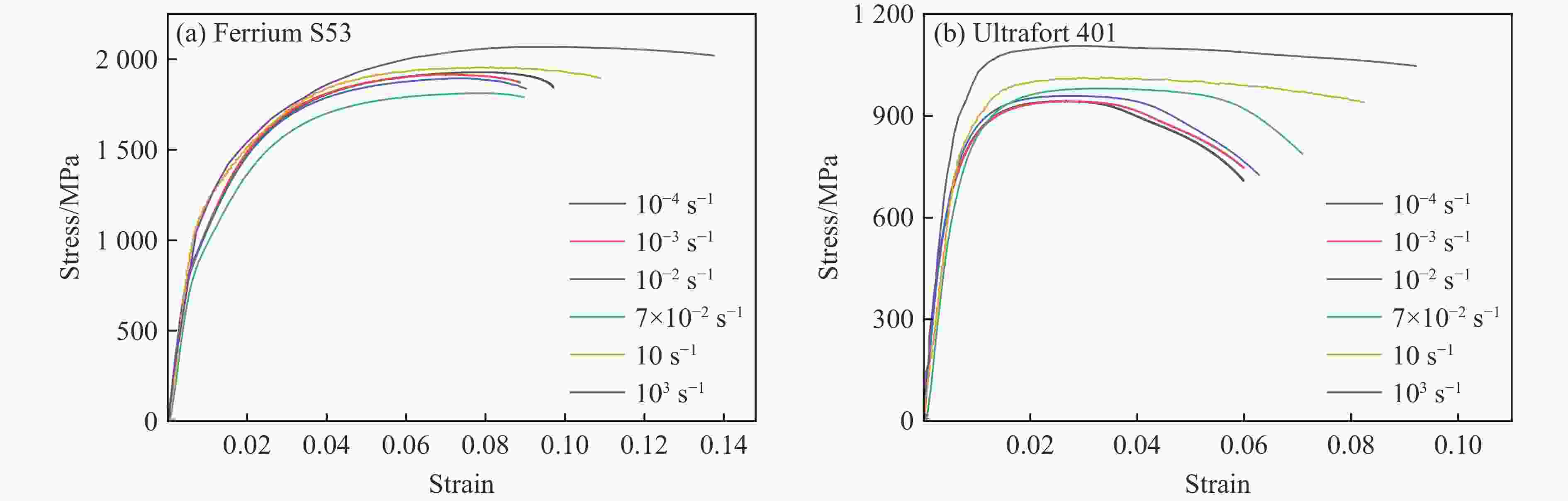

图  3  不同应变率下Ferrium S53和Ultrafort 401钢的工程应力-应变曲线

Figure  3.  Engineering stress-strain curves at different strain rates for Ferrium S53 and Ultrafort 401 steels

下载: 全尺寸图片 幻灯片

为了进一步确认应变率对2种高强钢力学性能的影响，统计了不同应变率下材料的抗拉强度、屈服强度、均匀延伸率、屈强比、应变硬化指数（n），如表2所示。

表  2  Ferrium S53和Ultrafort 401钢在不同应变率下的力学性能参量

Table  2.  Mechanical parameters of Ferrium S53 and Ultrafort 401 steels at different strain rates

Material	$\dot{\varepsilon }$/s−1	Tensile strength/MPa	Yield strength/MPa	Uniform elongation/%	Yield ratio	Hardening index
Ferrium S53 steel	10−4	1920.58	900.75	7.43	0.47	0.38
	10−3	1907.41	908.91	7.25	0.48	0.33
	10−2	1895.57	910.44	7.36	0.48	0.30
	7×10−2	1821.34	918.18	7.64	0.50	0.25
	10	1956.13	1145.16	8.13	0.59	0.41
	103	2069.75	1333.62	9.47	0.64	0.46
Ultrafort 401 steel	10−4	944.68	711.59	2.78	0.75	0.13
	10−3	945.57	724.65	2.74	0.77	0.14
	10−2	953.93	759.52	2.81	0.80	0.15
	7×10−2	967.97	777.67	3.24	0.80	0.17
	10	1013.09	853.76	2.99	0.84	0.25
	103	1106.12	958.74	2.93	0.87	0.35

下载: 导出CSV

| 显示表格

首先，分析抗拉强度和屈服强度随应变率的变化，如图4所示。从图4可以看出，2种高强钢的屈服强度均随着应变率的升高而增大，这与高应变率下位错运动机制的改变有关：随着应变率的增大，位错运动速度提高，相应的阻力也随之增大，致使位错更难发生移动，进而导致屈服强度增大^[27]。然而，抗拉强度却表现出不同的变化趋势。当应变率从10⁻⁴ s⁻¹提高至7×10⁻² s⁻¹时，Ferrium S53钢的抗拉强度由1920.58 MPa减小至1821.34 MPa；进一步提高应变率后，抗拉强度反而增大；当应变率为10³ s⁻¹时，抗拉强度达到2069.75 MPa。Ultrafort 401钢的抗拉强度则随着应变率的升高始终增大，由10⁻⁴ s⁻¹时的944.68 MPa持续增大至10³ s⁻¹时的1106.12 MPa，抗拉强度与应变率正相关^[28]。由于抗拉强度发生在材料屈服之后，且抗拉强度不仅与材料的强化过程有关，还显著依赖于屈服后的应变硬化水平^{[19, 29]}，因此，其变化过程更为复杂，后面将结合硬化程度做进一步分析。

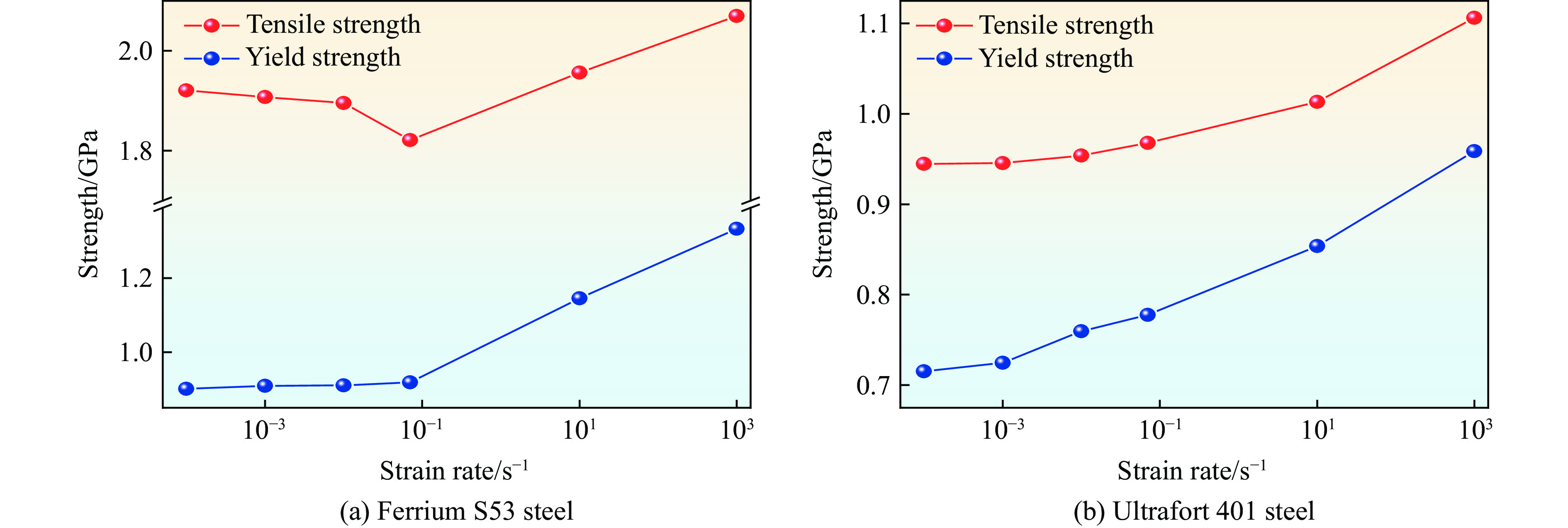

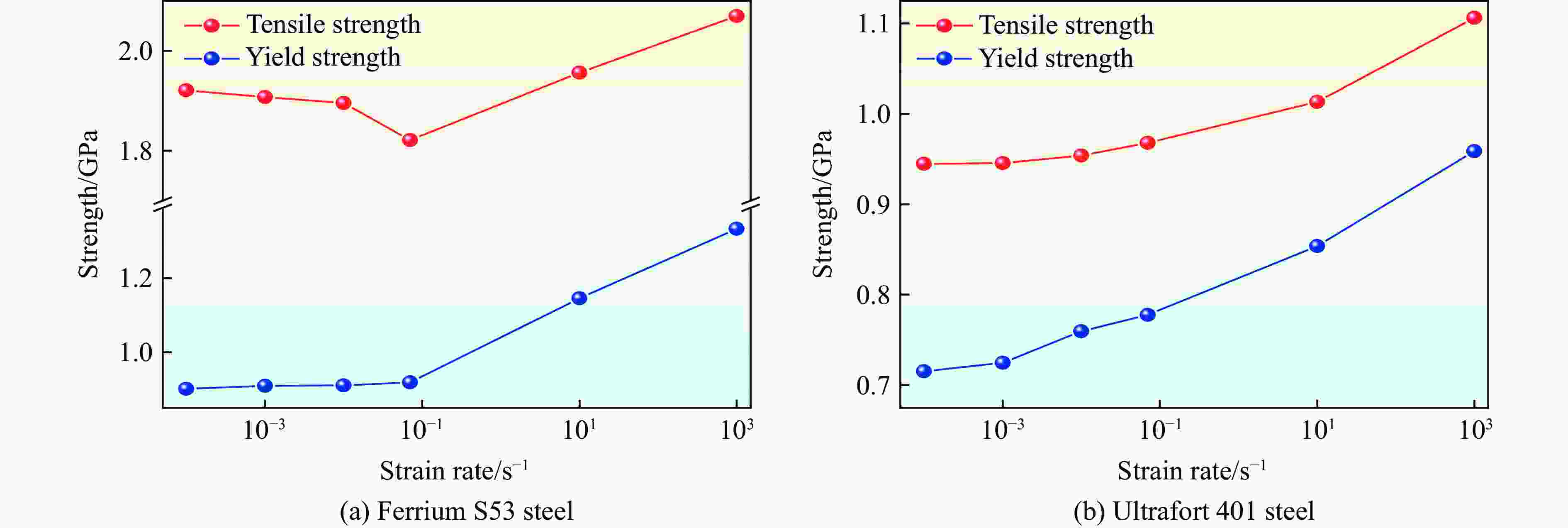

图  4  不同应变率下Ferrium S53和Ultrafort 401钢的屈服强度和抗拉强度

Figure  4.  Tensile and yield strength curves at different strain rates for Ferrium S53 and Ultrafort 401 steels

下载: 全尺寸图片 幻灯片

2种高强钢的均匀延伸率和屈强比随应变率的变化如图5所示。可以看出，应变率对2种高强钢的均匀延伸率的影响并不明显，其中，Ferrium S53钢的均匀延伸率随应变率的升高而有所增大。对比发现，Ferrium S53钢的均匀延伸率明显高于Ultrafort 401钢，而屈强比低于Ultrafort 401钢。由于屈强比越小，材料的塑性越好，成型能力越强^[30]，因此，在不同应变率下，Ferrium S53钢具有比Ultrafort 401钢更优异的塑性变形能力。

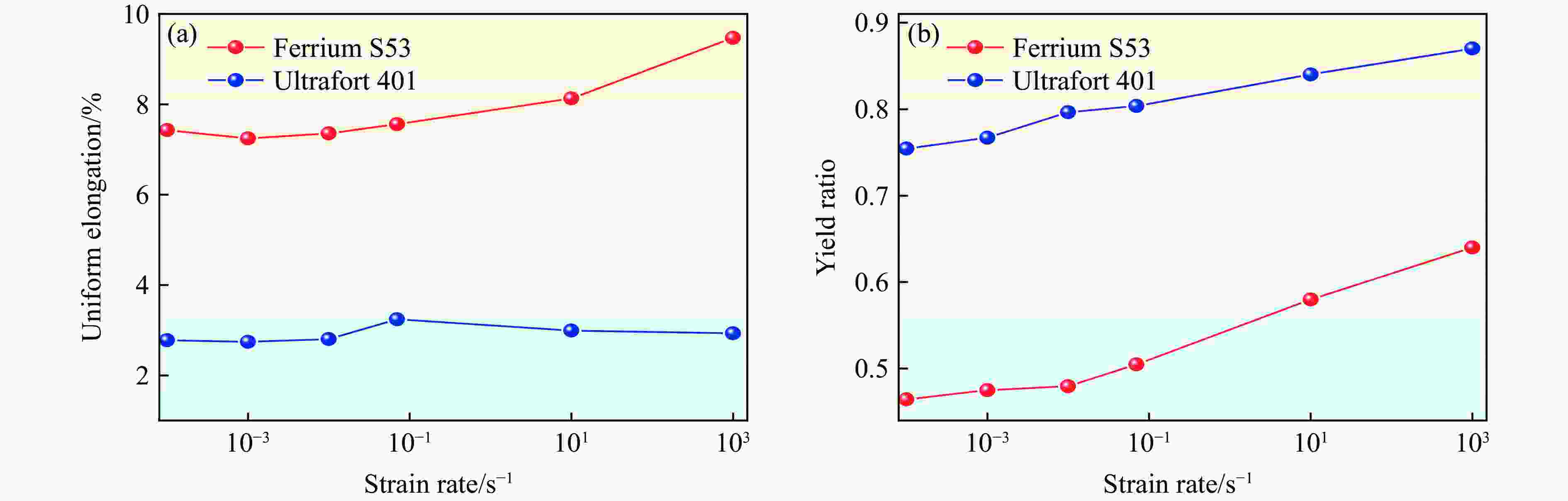

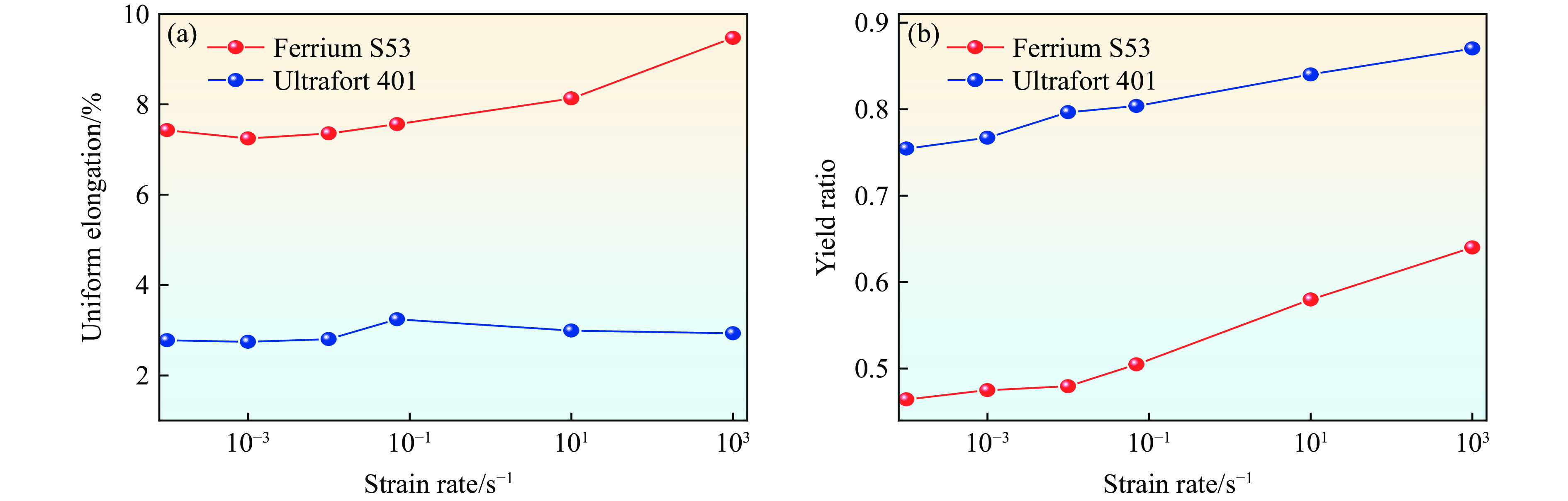

图  5  不同应变率下Ferrium S53和Ultrafort 401钢的均匀延伸率和屈强比

Figure  5.  Uniform elongation and yield ratio curves at different strain rates for Ferrium S53 and Ultrafort 401 steels

下载: 全尺寸图片 幻灯片

材料经过屈服点后进入塑性变形阶段，在此过程中会出现位错纠缠、位错与晶界相互作用等使材料发生应变硬化现象^[31]。采用Hollomon方程对2种高强钢材料在高应变区的硬化变形行为进行描述，具体公式^[32]如下

式中：σ_r和ε_r分别为真实应力和真实应变；n为应变硬化指数，是评估材料应变硬化能力的重要参数；K为常数。

对2种高强钢材料在高应变段的塑性变形进行拟合，结果如图6所示。随着应变率的升高，Ferrium S53钢的硬化指数先明显下降后回升并持续增长，而Ultrafort 401钢的硬化指数则始终单调增大。由此可知，在准静态下，随着应变率升高，Ferrium S53钢的应变硬化能力减弱；在更高的应变率下，硬化能力又得到增强。Ultrafort 401钢的加工硬化能力则始终呈增强趋势。因此，在准静态下（$\dot{\varepsilon }$<10⁻¹ s⁻¹），随着应变率升高，Ferrium S53钢屈服后强度增量减小，导致抗拉强度降低，而Ultrafort 401钢则相反；当应变率进一步上升后，两者的抗拉强度均增大。该结论与图4(a)所示结果一致。对比之下，Ferrium S53钢的硬化指数整体上依然高于Ultrafort 401钢，说明在不同的应变率下，Ferrium S53钢仍然具有优于Ultrafort 401钢的应变硬化能力。

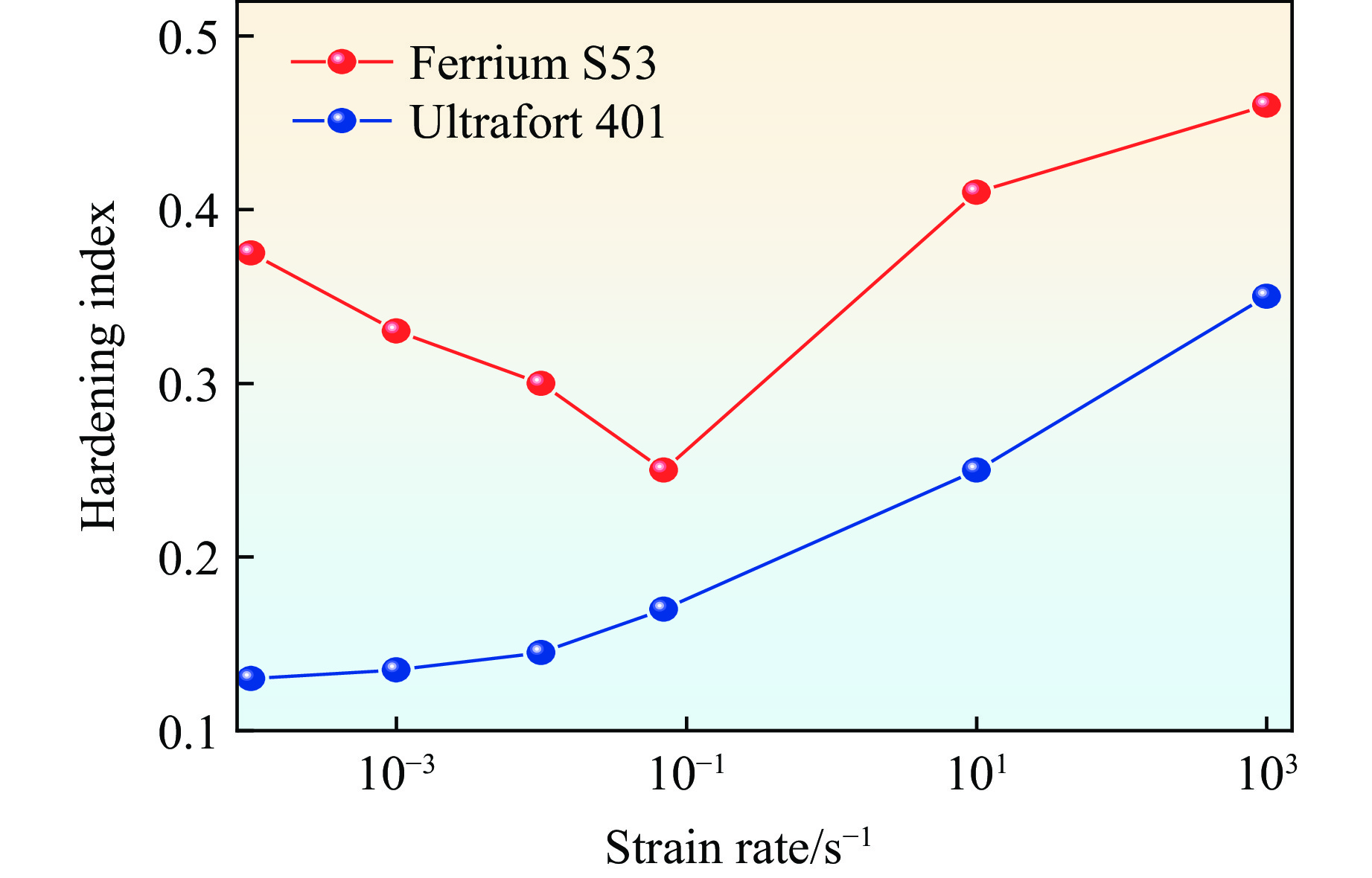

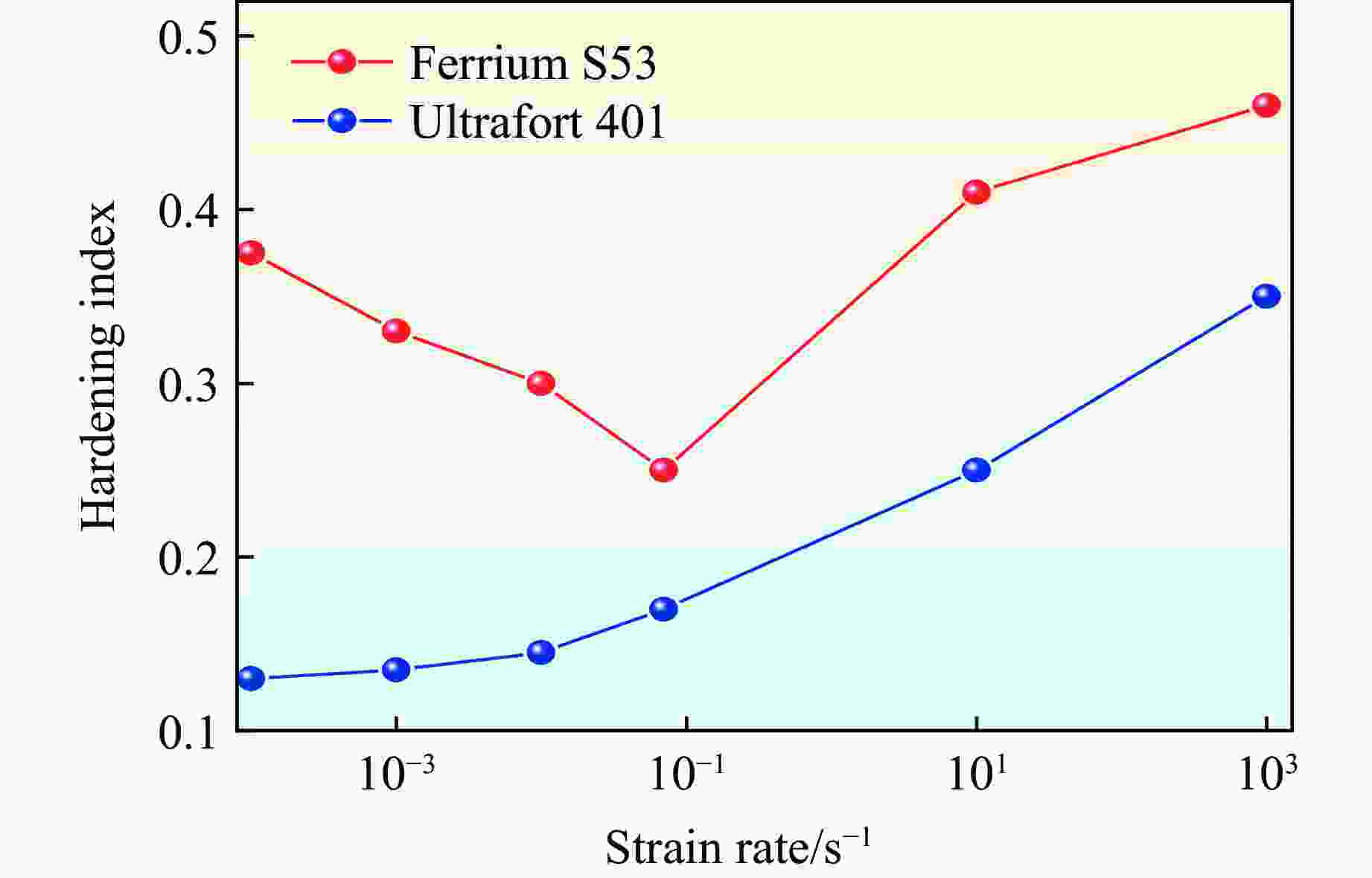

图  6  不同应变率下Ferrium S53钢和Ultrafort 401钢的硬化指数

Figure  6.  Hardening indexes of Ferrium S53 and Ultrafort 401 steels at different strain rates

下载: 全尺寸图片 幻灯片

2.3   断口形貌分析

通过SEM对Ferrium S53和Ultrafort 401钢在不同应变率下的断口特征进行分析。如图7和图8所示，在不同的应变率下，Ferrium S53钢的断口处存在大量微米级韧窝，表现出明显的韧性断裂；而Ultrafort 401钢的断口处则呈现拉长的韧窝特征，且分布明显不均，韧窝分布密度也相对较小。由于断口上韧窝的尺寸及密度与断裂吸收能呈正相关，因此，韧窝的尺寸和密度会显著依赖材料的应变硬化能力^[33]。采用线性截距法对所有样品的韧窝进行统计，通过正态分布拟合，得到样品韧窝的平均尺寸（$\overline{d}$），其具体公式^[34]为

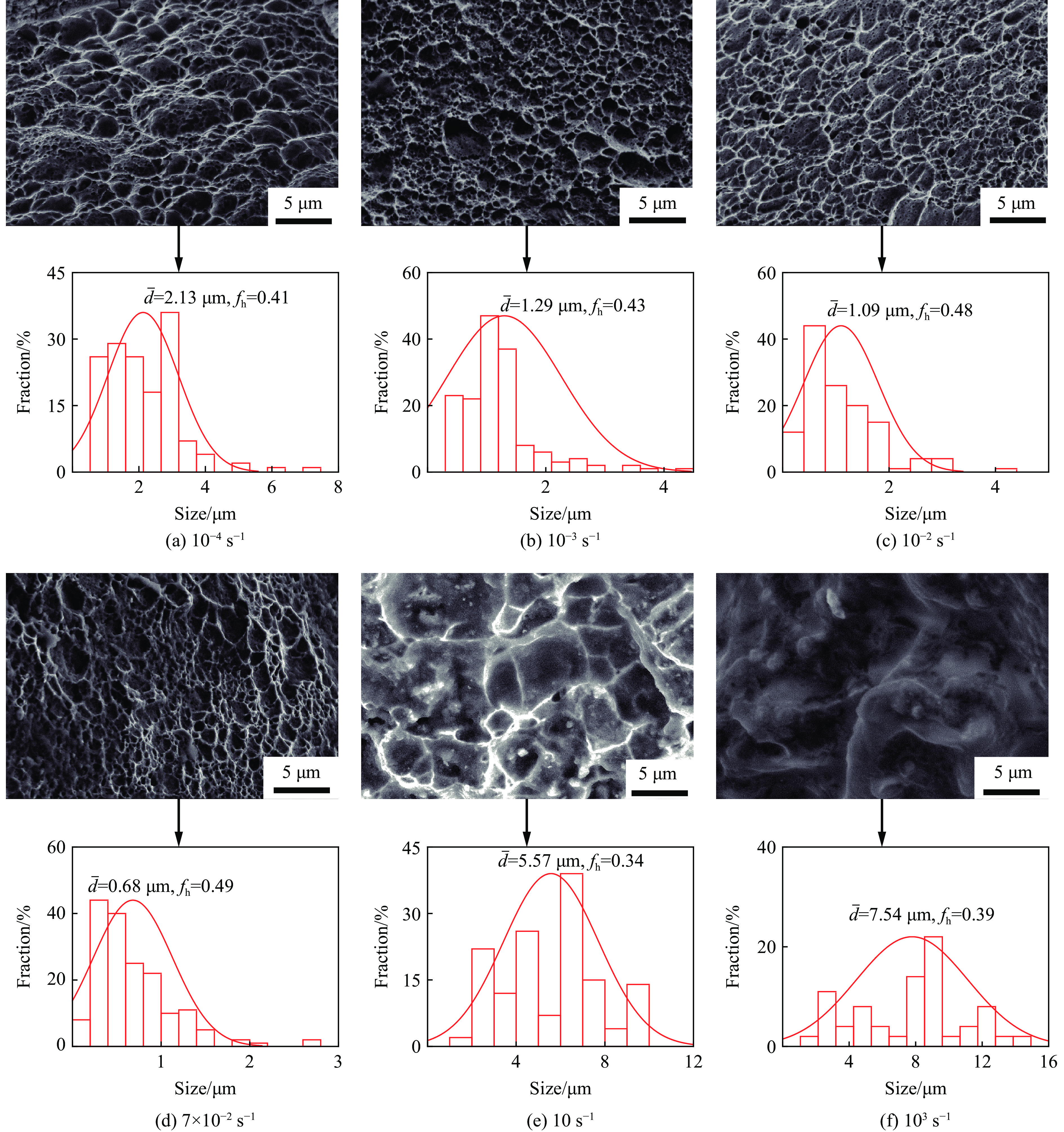

图  7  不同应变率下Ferrium S53钢的断口形貌及对应的韧窝尺寸分布

Figure  7.  Fracture morphology and distribution of corresponding dimple size at different strain rates for Ferrium S53 steel

下载: 全尺寸图片 幻灯片

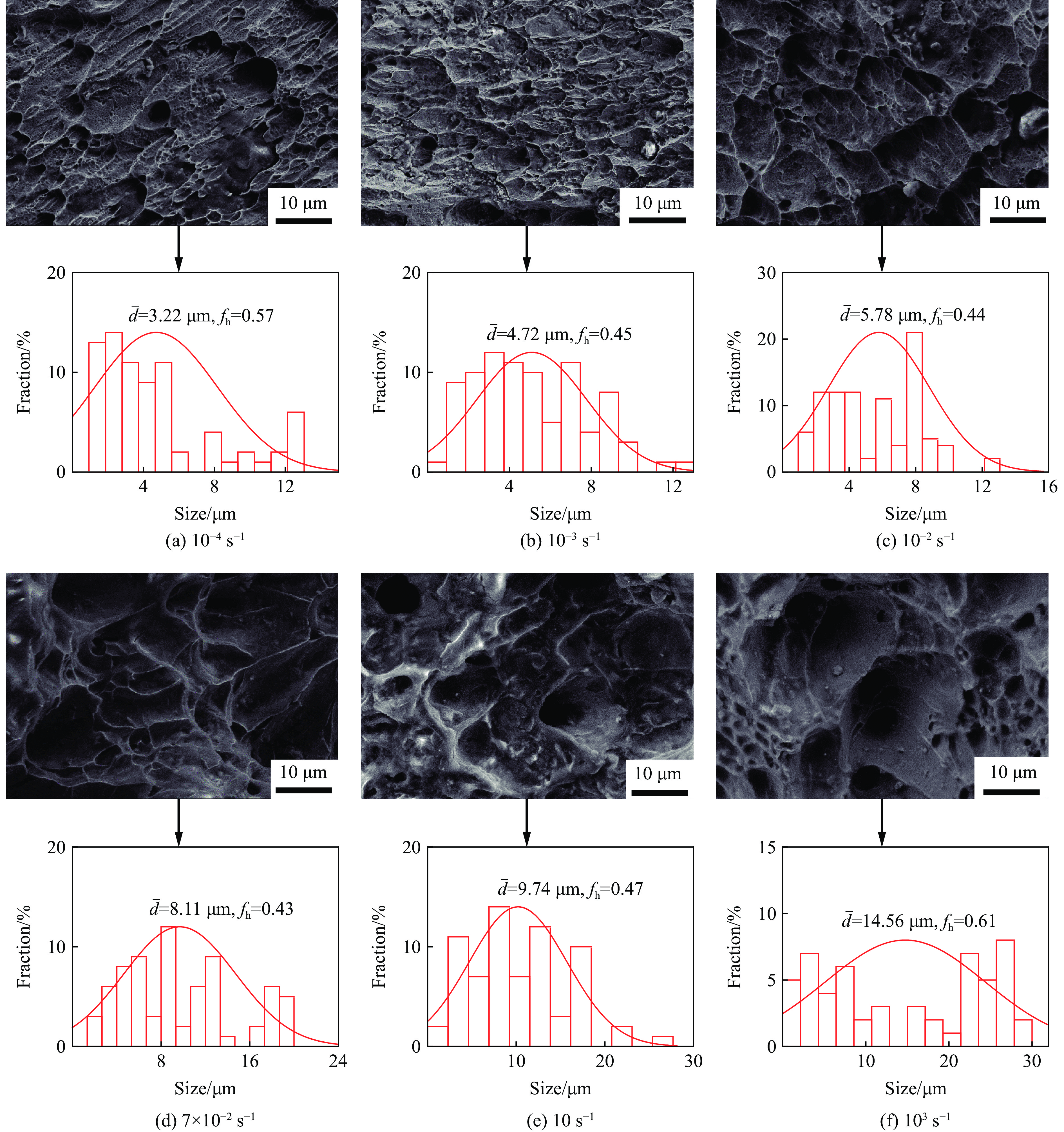

图  8  不同应变率下Ultrafort 401钢的断口形貌及对应的韧窝尺寸分布

Figure  8.  Fracture morphology and distribution of corresponding dimple size at different strain rates for Ultrafort 401 steels

下载: 全尺寸图片 幻灯片

式中：s为标准差。为进一步比较不同拉伸应变率下的断裂形貌，定量计算非均匀因子（f_h），以评估韧窝的均匀性，具体计算公式^[35]为

式中：N_g为韧窝的数量，d_i为不同韧窝的尺寸。若f_h越小，则表明韧窝尺寸分布越均匀。图7给出了Ferrium S53钢的形貌、韧窝尺寸及均匀性计算结果。可见，不同应变率下，Ferrium S53钢拉伸试样均呈现出韧性断裂模式，但韧窝尺寸却表现出明显差异。在低应变率（10⁻⁴ s⁻¹）下，Ferrium S53钢的拉伸试样断口具有尺寸均匀且较大的韧窝（见图7(a)），韧窝平均尺寸达到2.13 μm；随着应变率的升高，韧窝尺寸逐渐减小；当应变率为7×10⁻² s⁻¹时，韧窝平均尺寸仅为0.68 μm，且韧窝尺寸分布更不均匀，见图7(d)；然而，随着应变率进一步升高至10～10³ s⁻¹，拉伸试样断口的韧窝尺寸迅速增长，平均韧窝尺寸最终达到7.54 μm，如图7(f)所示。这说明：准静态拉伸时，随着应变率的升高，Ferrium S53钢的塑性功消耗下降，致使应变硬化逐渐降低，表现为韧窝尺寸减小；而随着应变率进一步升高，韧窝尺寸明显增大，应变硬化增大。

图8显示了Ultrafort 401钢在不同应变率下的韧窝特征变化情况。从图8可以看出，当应变率由10⁻⁴ s⁻¹提升至10³ s⁻¹时，Ultrafort 401钢的平均韧窝尺寸由3.22 μm增大到14.56 μm。然而，韧窝均匀性的变化却与平均韧窝尺寸存在较大的差异。准静态拉伸下，随着应变率的增大，Ultrafort 401钢的韧窝均匀性逐渐提高，如图8(a)～图8(d)所示；当应变率进一步升高时，韧窝的整体均匀性反而下降，韧窝尺寸出现较大的差异。由此可见，随着应变率的升高，Ultrafort 401钢的应变硬化能力增强，导致其塑性变形能量消耗逐渐升高，该结果与屈强比（见图5(b)）及应变硬化指数（见图6）随应变率增加的变化规律一致。

2.4   对比分析

为了系统评估不同应变率下高强钢材料的性能，图9汇总了Ferrium S53和Ultrafort 401钢的屈服强度和均匀延伸率随应变率的变化。经过不同应变率的拉伸后，Ferrium S53钢的屈服强度和均匀延伸率始终高于Ultrafort 401钢，说明不同应变率下Ferrium S53钢均具有更优异的强塑性性能。

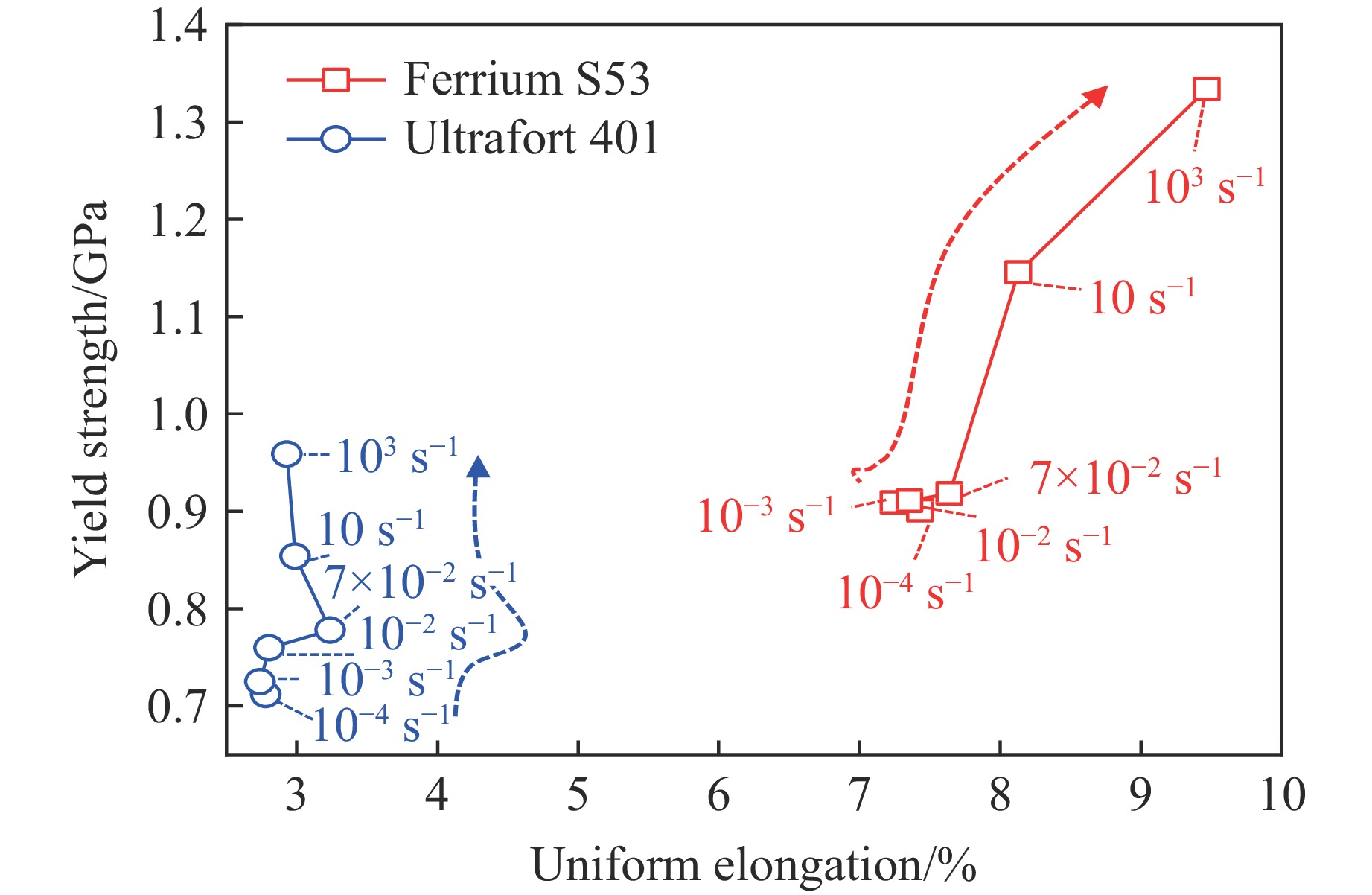

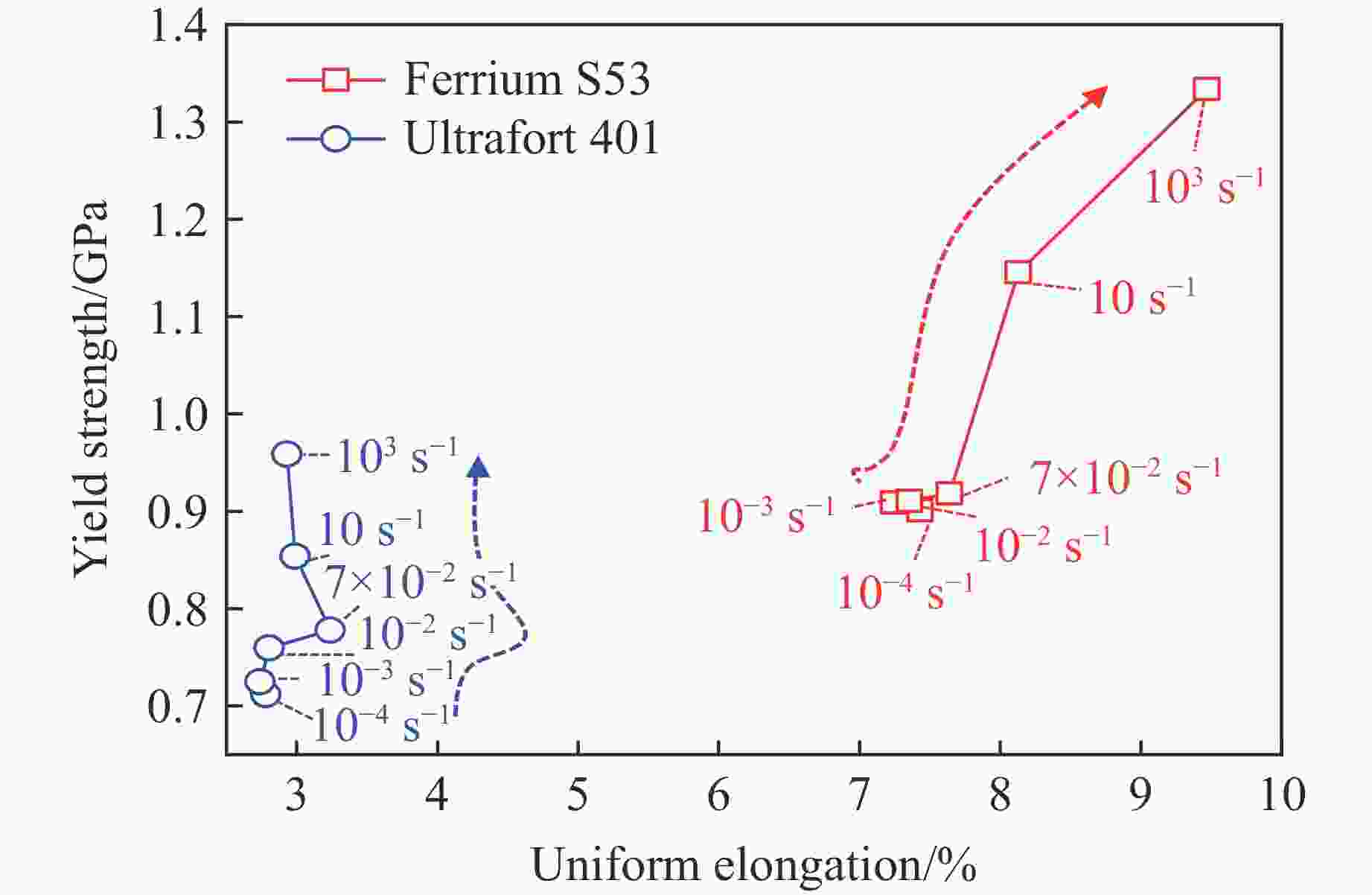

图  9  不同应变率下2种高强钢的强塑性关系（虚线箭头表示应变率增大方向）

Figure  9.  Relationships of strength-plasticity behavior of two high-strength steels at varying strain rates (The dashed arrows show the direction of increased strain rate)

下载: 全尺寸图片 幻灯片

高强钢的微观结构对其力学性能具有重要影响。微观结构分析表明，晶粒尺寸越小，材料强度越高。由于变形前Ferrium S53钢的晶粒尺寸更小，晶界密度更高，因此，位错移动产生的阻碍更大^[36–40]，受力时更难发生位错滑移，从而表现出较高的屈服强度。相比之下，Ultrafort 401钢的晶粒尺寸较大，晶界密度相对较低，位错更易滑移，因此，同一应变率下，Ferrium S53钢的屈服强度更高。随着应变率升高，2种高强钢中的位错运动速度均增大，相应的位错移动阻力增大，致使屈服强度均增大。

Ferrium S53和Ultrafort 401钢的抗拉强度变化趋势却不尽相同，这与塑性变形过程中的应变硬化水平有关。随着应变率的升高，Ferrium S53钢的抗拉强度先减小后增大。断口分析表明，在低应变率下，断口上的韧窝尺寸不断减小，变形过程中消耗的塑性功降低，导致应变硬化程度下降。在7×10⁻² s⁻¹的应变率加载下，Ferrium S53钢具有最低的硬化指数（n=0.25）。随着应变率的进一步升高，韧窝尺寸不断增大，应变硬化指数增大，硬化能力的提升进一步改善了材料在高应变率下的力学性能。Ferrium S53钢这种强度随应变率升高而非单调变化趋势与TWIP钢^[41]类似，不同应变率下的微观硬化转变机制有待进一步研究。对于Ultrafort 401钢，其抗拉强度呈现正应变率依赖性，表明其在高应变率下保持了较强的应变硬化能力。应变硬化指数和断口形貌分析表明，相对于Ultrafort 401钢，尽管Ferrium S53钢的应变硬化指数表现出先减后增的变化规律，但始终具有更优异的应变硬化能力，在不同应变率下表现出更理想的强塑性。

3.   结　论

通过EBSD对Ferrium S53和Ultrafort 401钢的初始微观结构进行了表征和分析，利用万能试验机和高速拉伸试验机，对2种高强钢开展了不同应变率下的拉伸试验，结合断口形貌分析，得到如下主要结论。

(1) 随着应变率的升高，Ultrafort 401和Ferrium S53钢的屈服强度均逐渐增大，与高应变率下位错运动阻力的增加有关。因为Ferrium S53钢的初始晶粒尺寸更小，晶界密度更高，所以其屈服强度整体更高。

(2) 随着应变率的升高，Ultrafort 401钢的抗拉强度和应变硬化指数均逐渐增大，而Ferrium S53钢的抗拉强度和应变硬化指数先减小后增大。断口分析表明，随着应变率的升高，Ultrafort 401钢的韧窝尺寸增大，而Ferrium S53钢的韧窝尺寸则先缓慢减小后迅速增大，两者具有不同的应变硬化变化趋势。

(3) 相较于Ultrafort 401钢，Ferrium S53钢在不同应变率下均表现出更高的强度和塑性，与其具有更高的应变硬化能力有关。不同应变率下，Ferrium S53钢均具有更高的应变硬化指数以及更显著的韧性断裂特征。

本研究基于应变率效应，探讨了2种高强钢的力学性能演化规律，证明了在不同应变率下第3代高强钢Ferrium S53比Ultrafort 401钢具有更优异的拉伸性能。然而，Ferrium S53钢的应变硬化随着应变率的升高呈非单调变化趋势。针对不同应变率下的硬化差异，还需进一步聚焦微观机理，深入探究2种高强钢在考虑应变率效应时的微观结构演化，以指导实际工程应用。
