Structure and Energy Properties of Nitrogen-Rich Compounds of Main Group Metals under High Pressure
-
摘要: 氮是地球大气的主要成分，体积分数约为78%。在常温常压下，氮以三键的形式（N≡N）结合为稳定的双原子分子。然而，在极端高压的作用下，氮气可以解离成含有双键（N＝N）甚至单键（N―N）的固体聚合氮结构。由于N≡N与N＝N、N―N之间存在巨大的能量差异，其转变过程中伴随着巨大的能量释放，因此，聚合氮是备受关注的高能量密度物质。然而，单质聚合氮必须在高于百万大气压（100 GPa）的环境下才能实现实验制备，苛刻的合成条件极大地限制了其发展及应用。研究发现，金属元素的引入可降低反应势垒，提供化学压力，有效降低聚合氮的合成压强，并形成丰富多样的聚合氮构型。为此，本文重点介绍了高压下主族金属氮化物的结构和含能特性研究进展，讨论了金属富氮化合物在高压下稳定的物理机制，并对未来新型富氮化合物的设计和制备方向提出展望。Abstract: Nitrogen is the main component of the Earth’s atmosphere, accounting for about 78% by volume. At room temperature and pressure, nitrogen is combined into stable diatomic molecules in the form of triple bonds (N≡N). Under the action of extreme high pressure, nitrogen can dissociate into a solid polynitrogen structure containing double bonds (N＝N) or even single bonds (N—N). Due to the huge energy difference between N≡N and N＝N or N—N, the transformation process is accompanied by huge energy release, so polynitrogen is a high energy density substance that attracts much attention. However, elemental polymerized nitrogen must be prepared in an environment above millions of atmospheric pressure (100 GPa) which is too harsh, greatly limiting the development and application of such materials. Interestingly, the introduction of metal elements can reduce the reaction barrier and provide chemical pressure, which can effectively reduce the synthetic pressure of polynitrogen and form a rich variety of polynitrogen configurations. This paper focuses on the research progress of main group metal nitriding compounds under high pressure, the physical mechanism of stabilities for metal nitrogen-rich compounds under high pressure, and puts forward the prospect of future design and preparation of new nitrogen-rich compounds.
-
Key words:
- high pressure /
- nitrogen-rich compounds /
- high energy density materials /
- polynitrogen
-
陶瓷作为高硬度、轻质的脆性材料，常常与金属材料结合使用，被广泛应用于装甲防护领域。当拼接方式不同时，陶瓷金属复合装甲的抗弹性能将出现很大的差异。因此，结构设计成为复合装甲的重要研究方向。常见的夹芯式结构虽然抗弹效果显著，但是局部的穿孔往往引起整块复合靶板的损坏。为了提高陶瓷金属复合靶板抗多次打击的能力，往往采用拼装陶瓷复合结构方式，典型的做法是将陶瓷球作为复合靶板中的增强颗粒代替整块夹芯陶瓷，其原理是将破坏集中在单块陶瓷内，从而缩小破坏面积[1-2]。
国内外学者在不大幅降低陶瓷复合靶板抗弹性能的前提下，对如何提高陶瓷球的可重复利用性，开展了大量的研究工作。刘永强等[3]通过实验研究了陶瓷球尺寸对复合靶板抗弹性能的影响，结果表明由6 mm陶瓷球制成的复合靶板的抗弹效果最好，但对其原因缺乏机理性分析。陈兴等[4]总结了金属基陶瓷增强颗粒复合材料的制备方法，并针对如何改善陶瓷球与基体材料的浸湿性问题给出了指导意见，为后续复合材料的制备及实验的开展指明了方向。Liu等[5]采用LS-DYNA中的光滑粒子法模拟计算了在混凝土上铺设陶瓷球对刚性弹的抗侵彻效果，证实了陶瓷球结构抗多次打击的能力，并且得出了陶瓷球越小则对子弹的耗能效果越明显的结论，然而他们采用的是刚性子弹，未考虑子弹在侵彻过程中磨蚀造成的影响。Shao等[6]研究了陶瓷球防护超高强度混凝土的抗冲击性能，在混凝土上方铺设一定量的陶瓷球，试验表明只有部分陶瓷球在冲击荷载下破碎，陶瓷球层可以抵抗多次冲击载荷的破坏，并采用有限元法对试验进行了数值模拟，模拟结果较好地预测了高速弹丸作用下防护结构的动态响应。
针对如何通过结构设计提高陶瓷球复合靶板的抗弹性能，通过参数分析提出了一种分层梯度陶瓷球金属复合结构，利用LS-DYNA有限元软件对复合靶板的抗弹性能进行研究。通过分析不同情形下陶瓷球在子弹侵彻过程中的变形破坏特征，揭示陶瓷球金属复合结构的抗弹机理。
1. 数值模拟
1.1 有限元模型
采用LS-DYNA有限元软件对子弹侵彻陶瓷球金属复合靶板的力学行为进行了数值模拟研究。陶瓷球材料为碳化硼陶瓷，靶板金属为铝，子弹采用12.7 mm的穿甲燃烧弹弹芯，弹速为818 m/s，钢芯尺寸如图1[7]所示。考虑两类陶瓷球金属复合靶板，其结构形式如下。
第1类靶为等径陶瓷球复合结构，简称“均布结构”。陶瓷球按照六方密排分布在金属板中形成陶瓷球金属复合结构，如图2所示。该结构设计能够将力向四周进行传播，从而使局部更多的陶瓷球参与抗弹，提升靶板的抗弹性能[8]。基于弹径10.8 mm，考虑4种均布结构，分别称为结构A、B、C和D，陶瓷球直径（d）大小分别为10.8、7.2、5.4和3.6 mm，陶瓷球分别排列2、3、4和6层，如图3所示。
图 2 密排堆积结构的力传递特点Figure 2. Force transmission characteristics of a close-packed structure
图 3 不同尺寸陶瓷球的均布结构Figure 3. Uniform distribution structures of ceramic balls with different sizes第2类靶为分层梯度陶瓷球结构，简称“梯度结构”。梯度方式是指不同层采用不同尺寸的陶瓷球，以发挥各个尺寸陶瓷球的抗弹特点。考虑4种梯度结构，即结构E、F、G和H，如图4所示。结构E中，陶瓷球尺寸自上而下依次为7.2、5.4和9.0 mm；结构F中，陶瓷球尺寸依次为7.2、9.0和5.4 mm；结构G中，陶瓷球尺寸依次为7.2、6.3和8.1 mm；结构H中，陶瓷球尺寸依次为7.2、8.1和6.4 mm。
复合靶板背部设计1层5 mm厚的铝层以增强靶板的韧性。靶板的尺寸为50.0 mm × 50.0 mm × 26.6 mm，其中陶瓷的体积分数均为49%，复合靶板的平均密度约为2.64 g/cm3。所有的复合靶板厚度相同，且面密度近似相等。
采用体素模型构建陶瓷球复合靶板的有限元模型。首先按复合靶板的尺寸建立长方体，并用Solid164单元进行网格划分；接着在空间中确定每颗陶瓷球球心的位置，并筛选出长方体单元中体心到球心距离不大于半径的单元，赋予其陶瓷材料属性；最后将其余单元赋予金属材料属性。在侵彻过程中，结构主要受到侵彻弹体的冲撞挤压而发生破坏，陶瓷通过破碎消耗弹体动能，而陶瓷球与铝基体界面的滑移和开裂对整体耗能效果基本上可以忽略。同时，因该模型中陶瓷球与金属接触面信息太过繁杂，为提高计算效率，暂不考虑陶瓷与金属界面效应的影响。因此，复合靶板中的陶瓷球与金属的相邻单元采用共节点处理，复合靶板与背部金属层采用Tie接触。
1.2 本构模型及参数
在数值模拟中陶瓷的本构模型采用JH2模型（MAT_110）[9]，等效应力由两部分组成，具体表达式为
σ∗=σ∗i−D(σ∗i−σ∗f) (1) σ∗i=a(p∗+ft∗)n(1+cln˙ε∗) (2) σ∗f=bp∗m(1+cln˙ε∗) (3) 式中：“*”表示该参数为无量纲化参数；应力由Hugoniot弹性极限处（简称“HEL”）的应力σHEL进行无量纲化，如
σ∗=σ/σHEL ；应力σ∗i 为完好材料的无量纲等效应力，σ∗f 为损伤材料的无量纲等效应力；D为损伤参数，在0～1之间变化，控制陶瓷的损伤演化；压力由Hugoniot弹性极限处的压力pHEL进行无量纲化，即p∗ = p/pHEL；无量纲最大拉伸静水压ft*=ft/pHEL，ft为材料能承受的最大拉伸静水压；应变率由参考应变率进行无量纲化，即˙ε∗=˙ε/˙ε0 ，˙ε 为应变率，˙ε0 为参考应变率；a、b、n、c和m为材料常数。损伤定义为塑性应变与损伤应变之比，具体表达式为
D=∑Δεpεpf=∑Δεpd1(p∗+ft∗)d2 (4) 式中：
Δεp 是每一增量步内塑性应变的增量，εpf 为塑性断裂应变，d1、d2为损伤常数。状态方程的表达式为p=K1μ+K2μ2+K3μ3 (5) 式中：K1、K2、K3为常数，K1为体积模量；
μ=ρ/ρ0−1 ，ρ 为当前材料密度，ρ0 为材料初始密度。模拟中所使用的陶瓷为碳化硼陶瓷，其材料参数见表1[10]，其中G为剪切模量。ρ/(kg·m−3) G/GPa a b c m n σHEL/GPa d1 d2 K1 K2 K3 2510 197 0.927 0.7 0.005 0.85 0.67 19 0.001 0.5 233 −593 2800 金属本构采用Johnson-Cook本构（MAT_15）[11]描述，其本构方程为
σy=(A+BεN)(1+Cln˙ε∗)(1−T∗M) (6) 式中：等号右边后两项分别为应变率项和温度项；A、B、C、M、N为材料常数，A为屈服强度，B为硬化参数；T*=(T−Tr)/(Tm−Tr), T为实际温度，Tm为材料熔化温度，Tr为室温。损伤演化的表达式为
εf=(D1+D2eD3σ∗)(1+D4ln˙ε∗)(1+D5T∗) (7) 式中：等号右边后两项分别为应变率项和温度项，
σ∗ 为压力与有效应力之比，D1、D2、D3、D4、D5为损伤常数。Grüneisen状态方程的表达式为p=ρ0C22μ[1+(1−γ02)μ−a22μ2][1−(S1−1)μ]2+(γ0+a2μ)E (8) 式中：
γ0 为Grüneisen常数，C2和S1分别为冲击波速度-粒子速度（us-up）曲线的截距和斜率的系数，E为材料的比内能，a2为γ0 的一阶体积修正。数值模拟中弹体所使用的金属为钢，靶板基体金属和背层所使用的金属均为铝，弹体与复合靶板之间施加LS-DYNA内置的侵蚀接触，相关的材料参数见表2[12-14]，其中Cp为比定压热容。
Material ρ/(kg·m−3) G/GPa A/MPa B/MPa N C M Tm/K Cp/(J·kg−1·K−1) Steel (bullet) 7850 77.5 1540 477 0.16 0 1 1793 470 Aluminum 2780 28 330 445 0.73 0 1.7 775 880 Material D1 D2 D3 D4 D5 C2 a2 S1 Steel (bullet) 1.5 0 0 0 0 4569 0.46 1.33 Aluminum 0.112 0.123 1.5 0.007 0 3173 0.46 1.49 1.3 数值模拟可靠性验证
利用文献[14]中的12.7 mm穿甲燃烧弹侵彻陶瓷/铝半无限靶实验，验证数值模拟的可靠性，侵彻模型见图5(a)。碳化硼陶瓷片尺寸为100 mm × 100 mm × 9 mm，铝靶尺寸为
∅ 160 mm × 80 mm。陶瓷与铝之间采用Tiebreak接触模拟环氧树脂的黏接作用，接触失效值为120 MPa，弹体侵彻初速度为830 m/s。
图 5 (a) 弹体侵彻模型和(b) 12.7mm穿燃弹侵彻陶瓷/铝半无限靶损伤演化过程Figure 5. (a) Projectile penetration model and (b) damage evolution of a 12.7 mm armor-piercing explosive incendiary bullet penetrating into a semi-finite ceramic/aluminum composite target数值模拟的弹靶损伤破坏过程见图5(b)。在驻留阶段，弹尖逐渐钝化，随着侵彻深入，陶瓷裂纹向四周扩散，在弹体前方形成陶瓷锥，随后整块陶瓷失效破碎，并与背部铝靶分离。侵彻完毕后，弹体在铝靶中的侵深为6.5 mm，试验中铝靶侵深为5.5 mm[14]，二者之间的偏差在经验许可范围之内。产生偏差的可能原因包括数值模拟未考虑子弹包覆层，采用的Tiebreak接触忽略了环氧树脂的厚度等。在数值模拟中忽略一些次要的影响因素，可让数值模拟结果具有更好的可比性，从而更好地把握影响规律。
考虑到网格的尺寸效应，对最小尺寸的陶瓷球模型，即结构D，开展了网格收敛性分析。计算了0.60、0.55、0.50、0.45、0.40 mm 5种网格尺寸，结果表明：随着网格的加密，侵彻深度趋于常值，但计算时长急剧增加。考虑到0.50与0.40 mm网格计算结果的相对误差小于3%，可以认为0.50 mm的网格计算结果已足够收敛。为保证不同结构之间的可比性，对于不同结构均统一采用0.50 mm的网格。
2. 结果与讨论
2.1 均布结构的抗弹机理分析
拼接式陶瓷金属复合装甲的抗弹性能普遍对着弹点呈现敏感性[15]，陶瓷球复合结构的抗弹性能也存在着弹点敏感性。对于六方密排的堆积方式，根据可能的抗弹能力从最强到最弱选取3处着弹点，如图6所示，位置1为陶瓷球球心，位置2为偏离球心1/2半径处，位置3为球间空隙处。
4种尺寸的陶瓷球复合靶板在不同位置处的抗弹结果见表3。结果表明，综合考虑3类着弹点，结构B（陶瓷球尺寸为7.2 mm）的整体抗弹性能较好。子弹侵彻过程中的速度变化曲线如图7所示，曲线的斜率反映了侵彻阻力的变化。对比结果表明，弹体侵彻结构B时，各个侵彻位置的侵彻阻力始终较稳定，弹体的钝化效果较好。因此，结构B表现出的抗弹能力最强。
表 3 不同着弹点下各类复合靶板的侵彻结果Table 3. Penetration results of various composite target plates at different penetration positionsStructure Penetration results Position 1 Position 2 Position 3 A Nonpenetrating
Penetration depth: 14.6 mmPenetrating
Residual velocity: 28.0 m/sPenetrating
Residual velocity: 105.0 m/sB Nonpenetrating
Penetration depth: 15.6 mmNonpenetrating
Penetration depth: 17.7 mmNonpenetrating
Penetration depth: 22.9 mmC Nonpenetrating
Penetration depth: 19.4 mmNonpenetrating
Penetration depth: 20.4 mmPenetrating
Residual velocity: 71.0 m/sD Nonpenetrating
Penetration depth: 23.1 mmPenetrating
Residual velocity: 37.0 m/sPenetrating
Residual velocity: 111.0 m/s各类结构在着弹点1的侵彻过程如图8所示。陶瓷球尺寸较小时，靶板趋于均匀化，子弹穿过第1层陶瓷球后发生钝化，但此时子弹仍然具有较高的速度；随着侵彻继续进行，原先已经钝化的弹头被进一步磨蚀，如图8(c)和图8(d)所示，磨蚀后的弹头侵彻阻力减小，影响后续侵彻，导致靶板的防护效果降低。随着陶瓷球尺寸逐渐增大，复合靶板结构效应开始发挥作用，如图8(a)和图8 (b)所示，子弹在初始侵彻阶段发生钝化，剩余速度不足以使钝化效果磨蚀，整个侵彻过程中只有钝化阶段，不存在磨蚀阶段，侵彻阻力逐渐增大。因此在位置1处，陶瓷球尺寸越大，复合靶板的抗弹效果越好。
图 8 弹体在位置1处侵彻时各类复合靶板的变形过程Figure 8. Deformation processes of various composite target plates at Position 1然而，陶瓷球尺寸越大，复合靶板的结构效应越强，着弹点对复合靶板抗弹性能的影响越大。直径为10.8 mm的双层陶瓷球结构在不同位置处的弹体侵彻结果见图9。着弹点位于位置1时复合靶板所表现出的抗弹性能最强，位置3时抗弹性能最弱。当侵彻位置在球间空隙处时，抗弹过程见图10，初始侵彻阶段在陶瓷球的作用下子弹钝化效果不明显，仍然存在尖端，在后续侵彻中逐渐钝化，导致子弹侵彻至复合靶板后半部时具有较高的速度，背部的铝层无法提供足够的韧性，出现陶瓷球与金属被整块打出的现象。尽管弹体钝化效果逐渐加强，但最终复合靶板仍被击穿，抗弹性能未提升。这一结果表明陶瓷球尺寸不宜过大。
图 9 弹体侵彻结构A时不同位置的速度历史曲线Figure 9. Velocity histories during the bullet penetrating into structure A at different hitting positions
图 10 弹体在位置3处侵彻时结构A的变形过程Figure 10. Deformation process during the bullet penetrating into structure A at Position 32.2 梯度结构的抗弹机理分析及优化设计
基于2.1节对陶瓷球尺寸参数的分析可知：小尺寸陶瓷球复合靶板整体更均匀，各个位置的抗弹能力接近，但会使钝化后的子弹进一步磨蚀，从而减小侵彻阻力；大尺寸陶瓷球复合靶板钝化效果较好，但其结构性强，对着弹点十分敏感。为了进一步提升复合靶板的抗弹性能，需要综合利用不同尺寸陶瓷球的抗弹特点。考虑到直径为7.2 mm（2/3弹径）的陶瓷球构成的复合靶板抗弹性能优异，为此梯度陶瓷球结构以直径7.2 mm的陶瓷球为基准尺寸，并将其作为第1层以保证弹体良好的钝化效果。
复合靶板的综合抗弹能力由最弱位置决定，而位置3是各类靶板抗弹效果最差的工况，因此梯度结构的有效性采用着弹点3处复合靶板的侵深进行评估。弹体侵彻位置3时4类梯度结构及直径7.2 mm均匀陶瓷球结构的侵深见图11。在打击位置位于位置3的工况下，梯度结构G相比于均布结构B的抗弹性能提升约6.5%。
影响复合靶板抗弹性能的主要机制是陶瓷球对弹体在高速状态下的钝化效果。弹体侵彻各类梯度结构的速度变化见图12。由弹速下降情况可知，梯度结构G在整个侵彻过程中对弹体的侵彻阻力最大，表明其钝化效果最好。侵彻过程中弹体与靶板的变形如图13所示。由于球径的变化，不同层的陶瓷球对弹体的作用效果不一样。首先，第1层直径7.2 mm的陶瓷球与弹体发生高速碰撞，使弹体减速并钝化，当子弹侵彻至第2层陶瓷球时，若第2层陶瓷球尺寸太小，如图13中梯度结构E所示，子弹穿透第2层时仍然具有较高的速度，此时靶板背部5 mm厚的铝层无法提供足够的刚度，第3层陶瓷球被整体打出，没有起到抗弹作用；若此时陶瓷球尺寸过大，则会出现梯度结构F和H的情况，在大尺寸陶瓷球的挤压下，钝化的弹体重新被磨蚀出尖端，减小了后续侵彻阻力，整体抗弹效果削弱。因此，如图13梯度结构G所示，在均布结构B的基础上略微减小第2层陶瓷球的尺寸，增大第3层的陶瓷球尺寸，可使子弹后续的钝化过程均匀变化，最终提升抗弹效果。
图 13 各类梯度陶瓷球结构的侵彻变形Figure 13. Deformation of various gradient ceramic ball structures under impact梯度结构G的塑性区域发展过程见图14。塑性应力波首先沿金属铝向外传播，吸收子弹部分动能。随后陶瓷球在弹体高速冲击下发生破碎，由于不同层的陶瓷球尺寸存在差异，后两层陶瓷球相互作用时，上层的小尺寸陶瓷球与下层的大尺寸陶瓷球发生碰撞，能够将冲击波进一步向横向扩散。该结构中起到抗弹作用的横向陶瓷球区域相比于均匀陶瓷球结构范围更大，从而减少了纵向侵深，提高了复合靶板的抗弹性能。弹体作用于梯度结构G的位置3时最大穿孔区域直径约为弹径的1.5倍。
梯度结构G的其他两处着弹点的抗弹能力验证结果见图15。当弹体以位置3（复合靶板最弱点）侵彻时，相比于均布结构，梯度结构的侵深减少了1.5 mm；以位置1侵彻时无明显变化；以位置2侵彻时，侵深增加了0.8 mm。以上结果表明，与均布结构B相比，梯度结构G在复合靶板最弱位置处的抗弹性能得到提升，同时在其他位置也未表现出明显的降低。因此，梯度结构G是一种有效的优化方案。
图 15 不同着弹点结构B与结构G的侵深Figure 15. Penetration depth of structure B and structure G at different positions3. 结 论
利用LS-DYNA有限元软件进行数值模拟，研究了碳化硼陶瓷球与金属铝复合结构靶板在标准12.7 mm穿甲燃烧弹侵彻下的抗弹性能，通过参数分析总结了该类结构的抗弹机理，并根据抗弹机理对结构进行了梯度优化设计，从而增强了陶瓷球与金属铝复合靶板的抗弹能力。
(1) 均布陶瓷球结构中直径为7.2 mm的陶瓷球与铝构成的复合靶板的综合抗弹性能较好。弹体侵彻过程中主要存在钝化和磨蚀两个阶段。若陶瓷球尺寸太小，则弹体过早钝化，经过高速磨蚀，后续侵彻阻力减小，抗弹效果变差；若陶瓷球尺寸太大，则复合靶板的结构性过强，某些位置的抗弹能力大幅削弱。
(2) 优化设计的梯度结构G充分利用了各不同尺寸陶瓷球在不同层的抗弹特点。钝化后的弹体受力更加均匀，后续侵彻阻力变化不大，从而能够提升复合靶板最弱位置的抗弹能力。
(3) 在未击穿复合靶板的情况下，最大穿孔直径不超过弹径的1.5倍，靶板其他位置仍具有一定的抗弹性能，因此该类结构具有抗多次打击的能力。
-

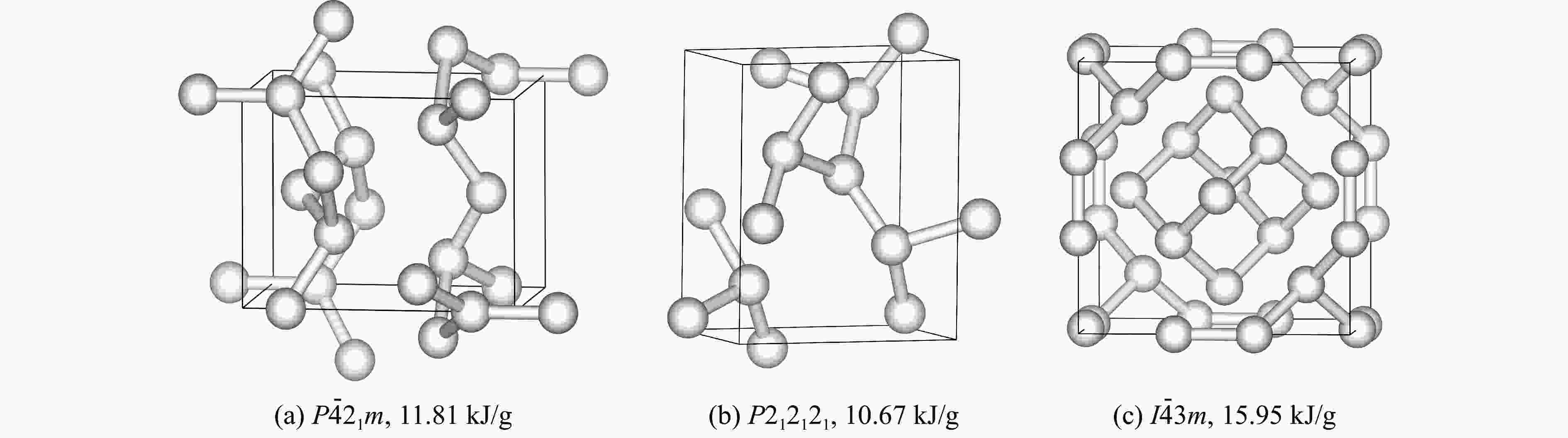

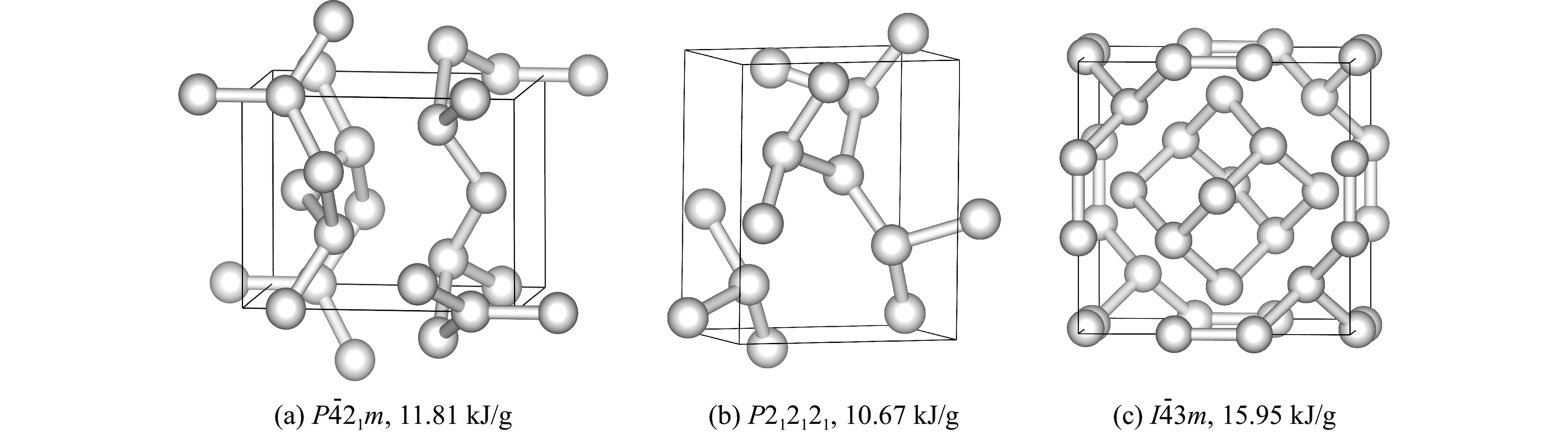

图 1 理论预测的高压下聚合氮的晶体结构和能量密度
Figure 1. Crystal structure and energy density of polymeric nitrogen under high pressure predicted by theory

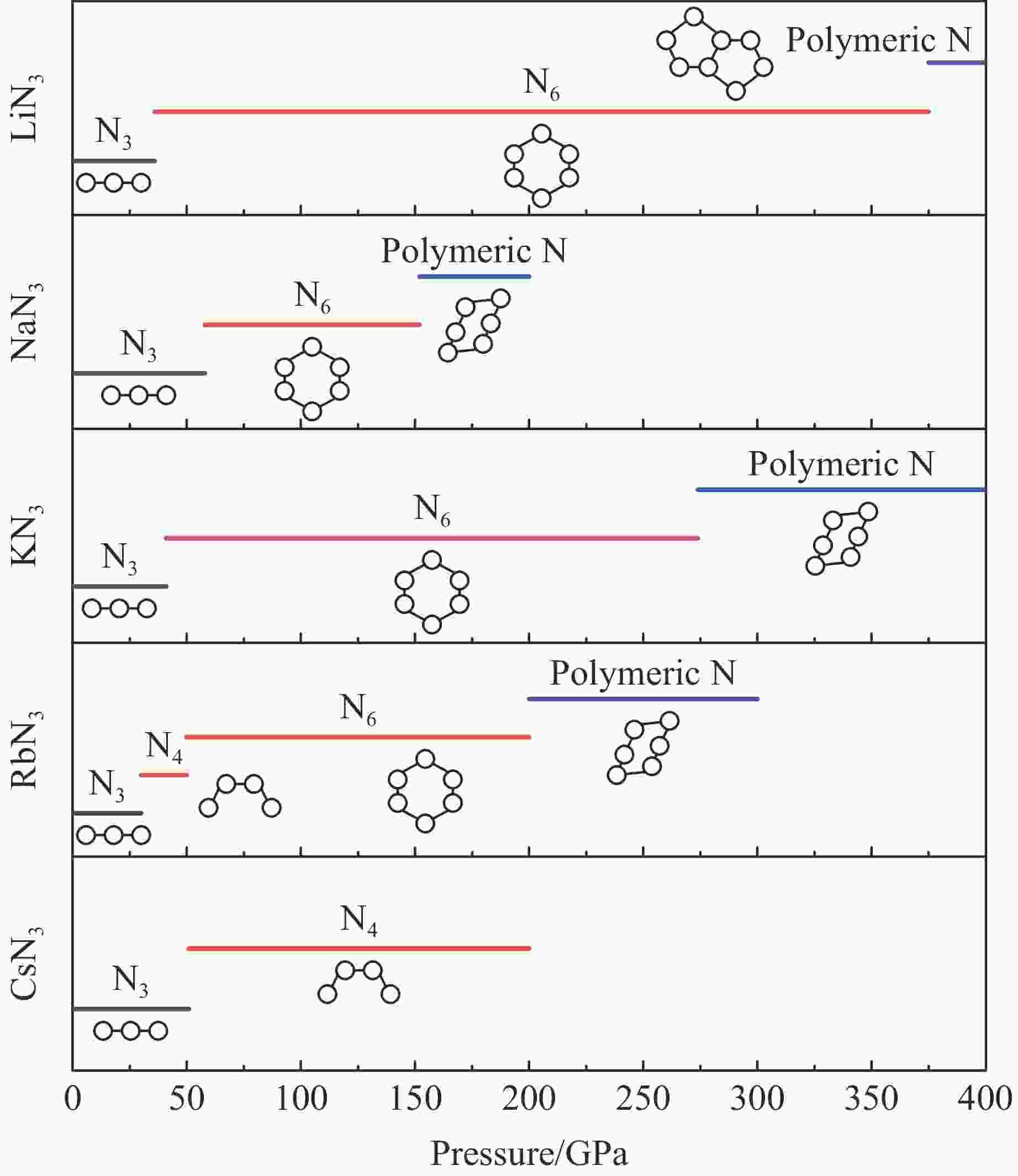

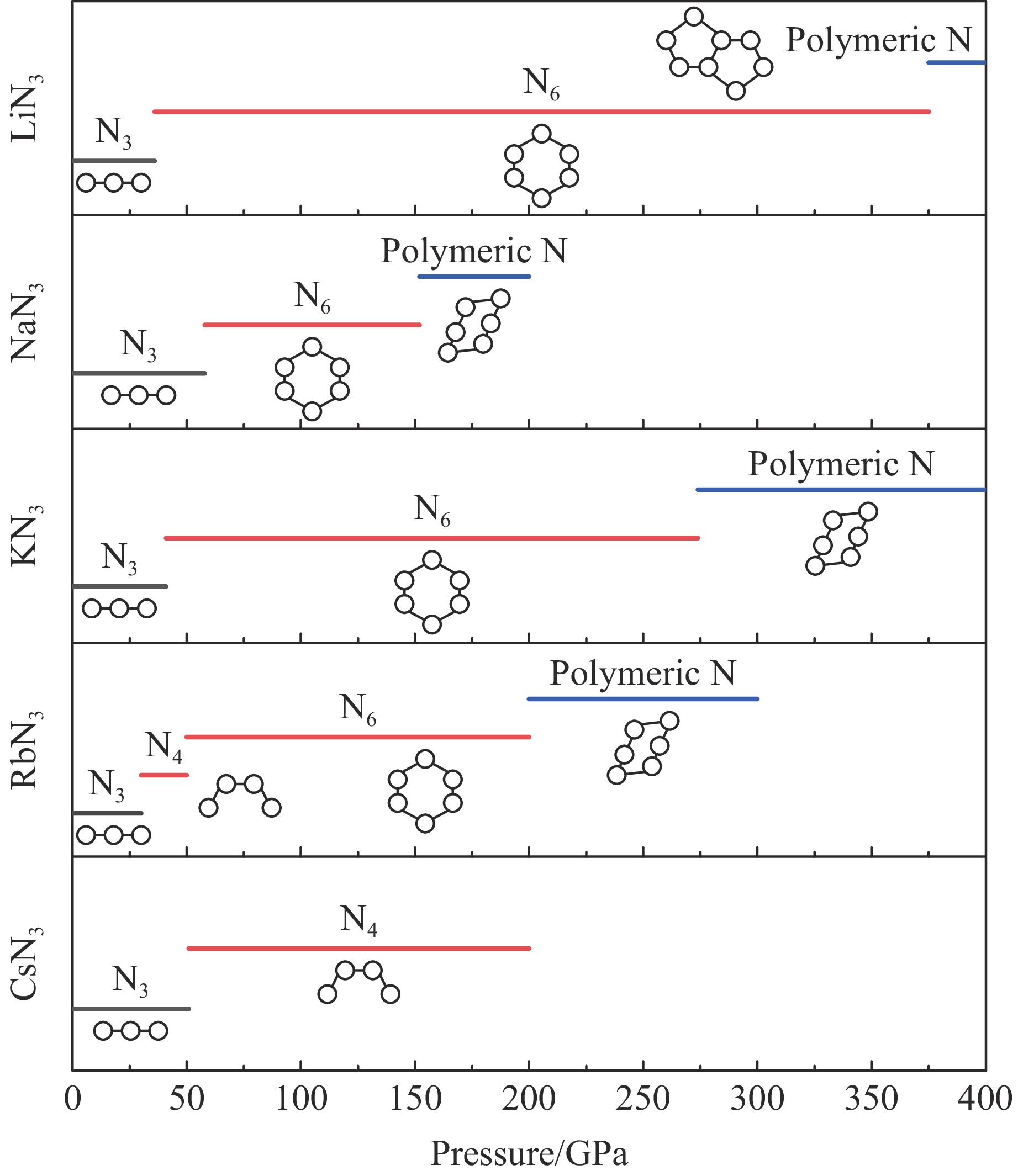

图 3 LiN3、NaN3、KN3、RbN3和CsN3的理论高压相变序列
Figure 3. Evolution of theoretical phases of LiN3, NaN3, KN3, RbN3 and CsN3

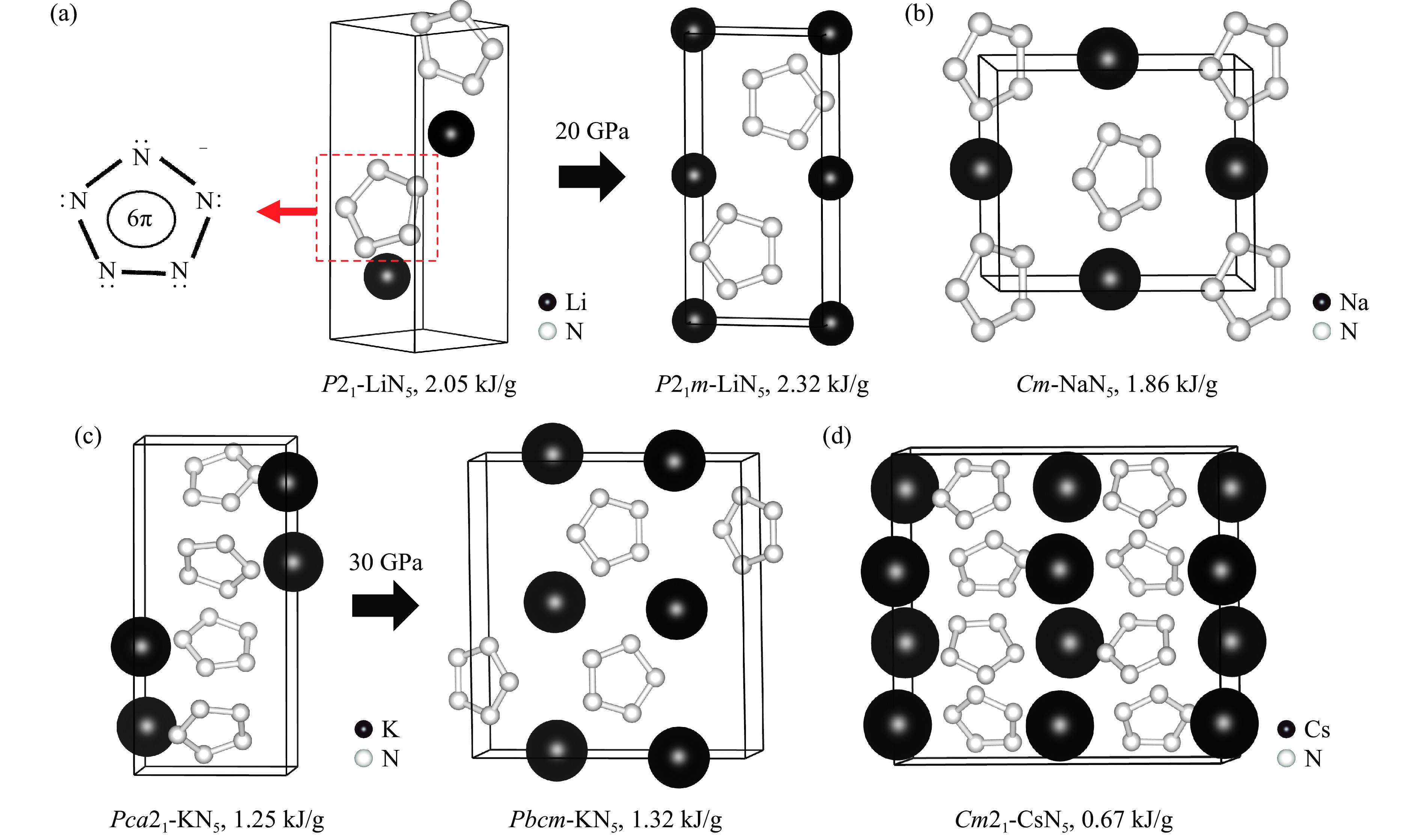

图 4 高压下AN5（A=Li, Na, K, Cs）的晶体结构和能量密度
Figure 4. Crystal structure and energy density of AN5 (A=Li, Na, K, Cs) under high pressure

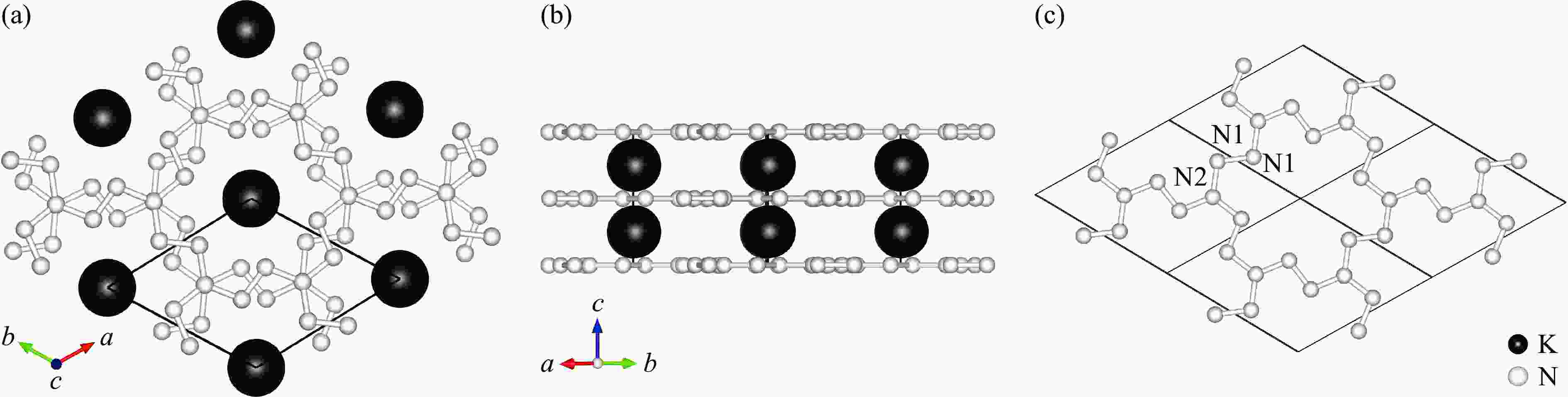

图 5 高压下K2N16的晶体结构（P6/mmc-K2N16，5.06 kJ/g）
Figure 5. Crystal structure of K2N16 under high pressure (P6/mmc-K2N16, 5.06 kJ/g)

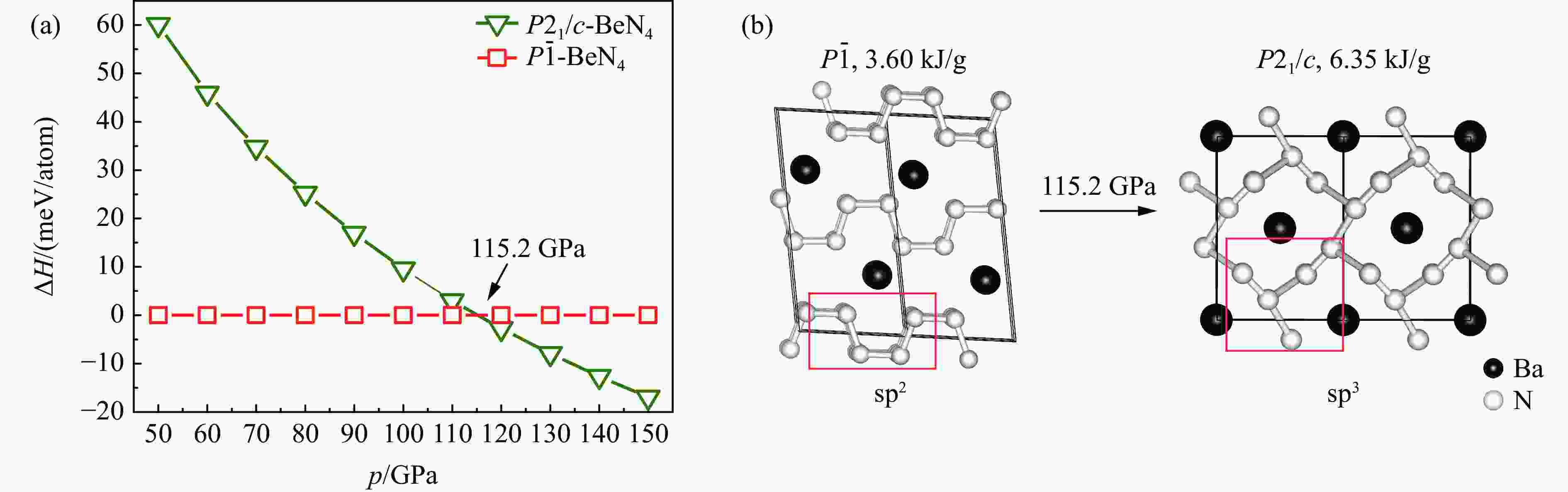

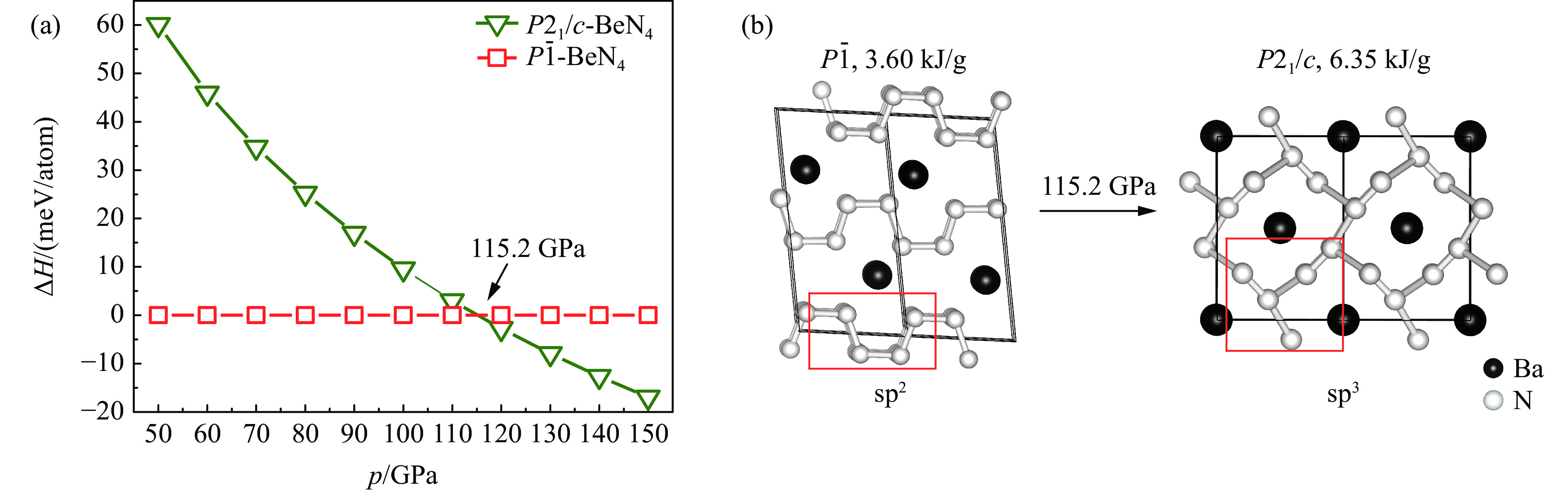

图 6 BeN4的ΔH（高压相与P
¯1 相的焓差）与压力p的关系(a)、高压结构及能量密度(b)Figure 6. Pressure dependent enthalpy differences between the phases and P
¯1 phase (ΔH-p) (a) and the structure and energy density of BeN4 (b)

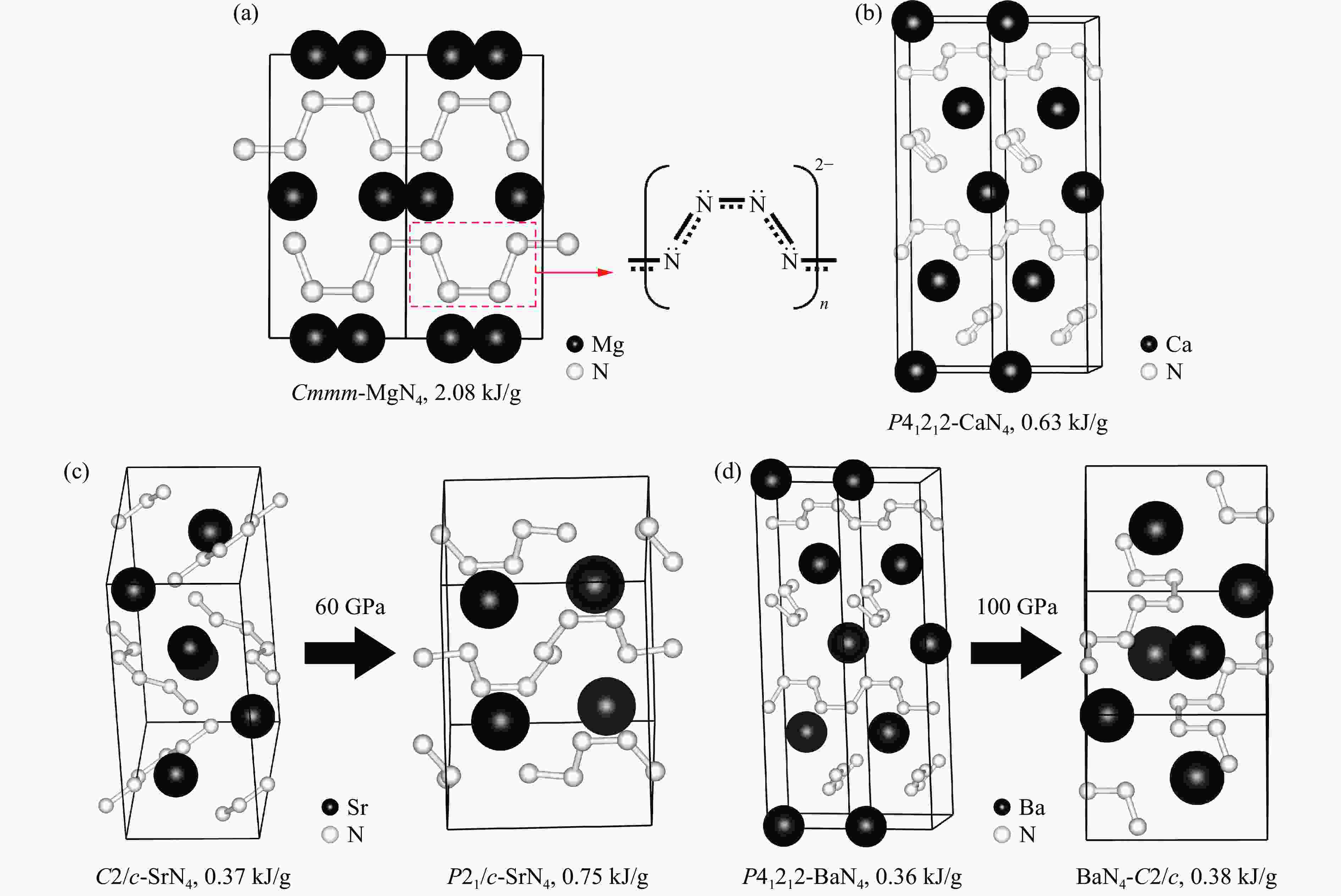

图 7 高压下AN4（A=Mg, Ca, Sr, Ba）的晶体结构和能量密度
Figure 7. Crystal structure and energy density of AN4 (A=Mg, Ca, Sr, Ba) under high pressure

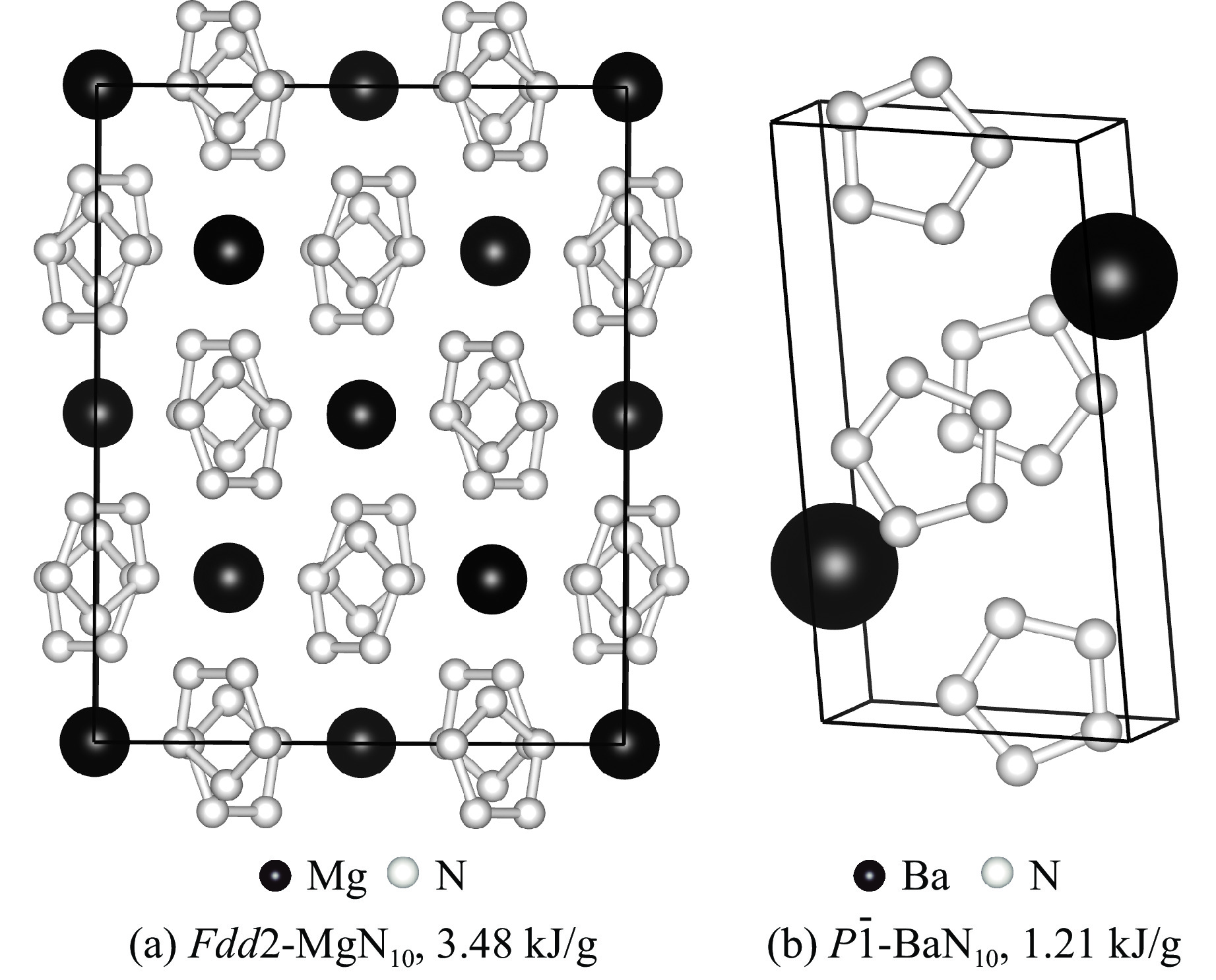

图 8 高压下AN10（A=Mg, Ba）的晶体结构和能量密度
Figure 8. Crystal structure and energy density of AN10 (A=Mg, Ba) under high pressure

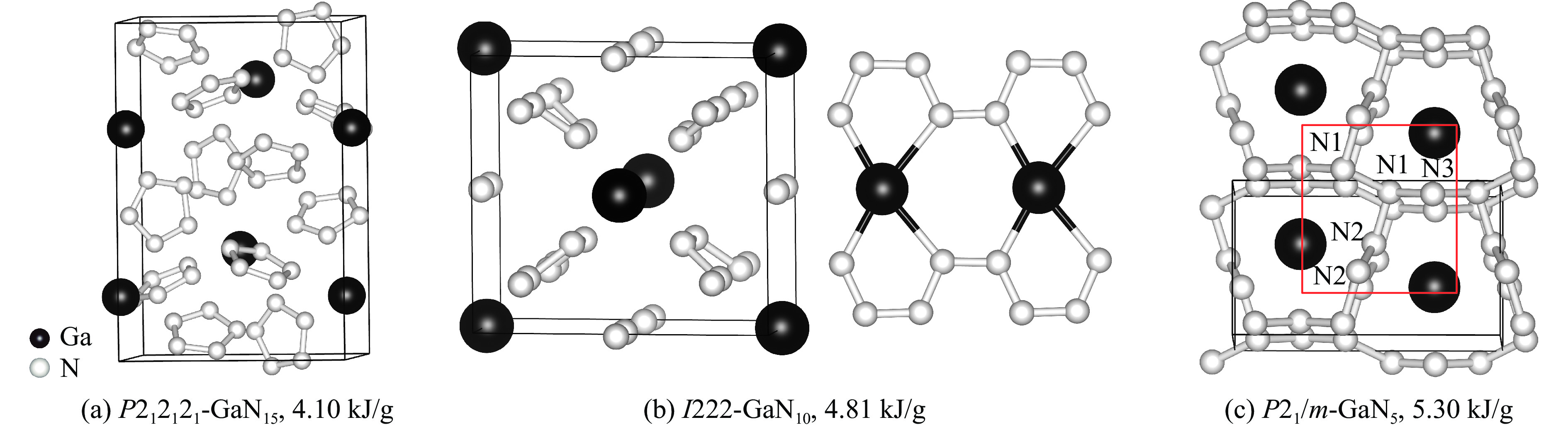

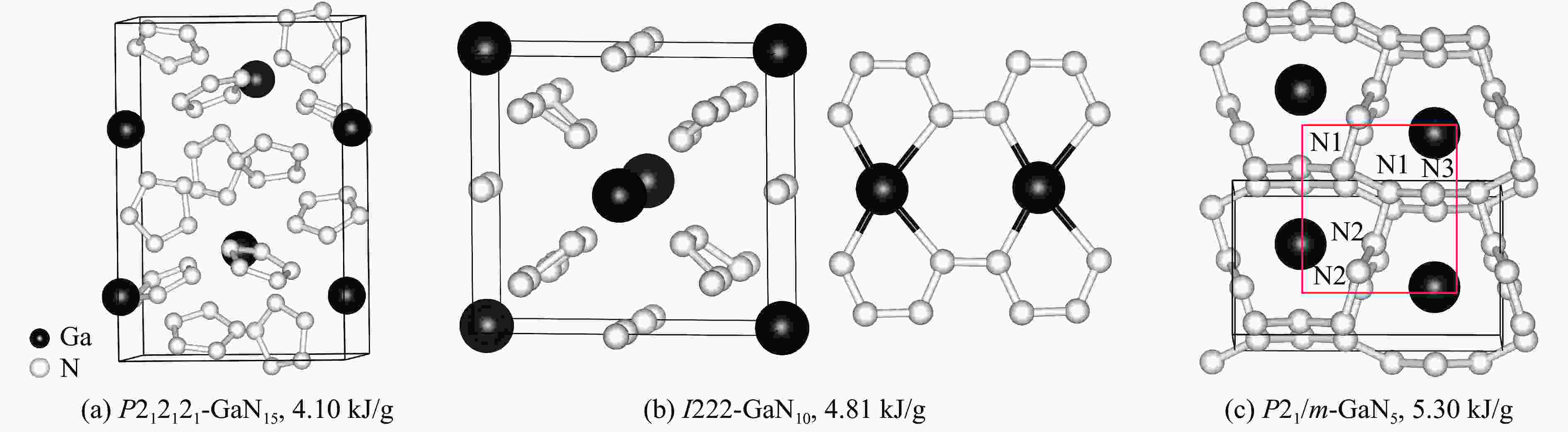

图 9 高压下GaN15、GaN10和GaN5的晶体结构和能量密度
Figure 9. Crystal structure and energy density of GaN15, GaN10 and GaN5 under high pressure
Table 1. Synthesis conditions, structural characteristics and energy density of polymeric nitrogen[21–25]
下载: 导出CSV
Category Materials Synthesis conditions Space group Electron configurations Ref. Transition metal nitrides TaN5 100 GPa, 2200 K Fdd2 Ta5+(4f145d0) [30] WN6 126 GPa, 3500 K R3m W4+(4f145d2) [31] TaN4 100 GPa, 2200 K P21/m Ta4+(4f145d1) [30] ReN10 123 GPa, 2700 K Immm Re4+(4f145d3) [32] WN10 105 GPa, 2700 K Immm W4+(4f145d2) [33] Hf4N20·N2 105 GPa, 1900 K Cmmm Hf4+(4f14) [33] Os5N28·3N2 105 GPa, 2800 K Pnnm Os4+(4f145d4) [33] FeN4 104 GPa, 2000 K P¯1 Fe2+(3d6) [34] YN6 100 GPa, 3000 K C2/m Y3+(4d0) [35] Y2N11 100 GPa, 3000 K P6222 Y3+(4d0) [35] Alkali and alkaline
earth metal nitridesLiN5 45 GPa P2 Li+(1s2) [26] CsN5 60 GPa P¯1 Cs+(5s25p6) [27] MgN4 58.5 GPa, 1850 K Ibam Mg2+(2s22p6) [28] Mg2N4 58.5 GPa, 1850 K P21/m Mg2+(2s22p6) [28] BeN4 85 GPa, 2000 K P¯1 Be2+(1s2) [36] K3N8 30 GPa, 2000 K I41/amd K+(3s23p6) [29] K2N6 45 GPa, 2000 K P6/mmm K+(3s23p6) [29] K2N16 80 GPa, 2000 K P6/mcc K+(3s23p6) [37] Group Ⅲ metal nitrides GaN10 85 GPa, 2000 K I222 Ga3+(4s24p1) [38] GaN5 85 GPa, 2000 K P21/m Ga3+(4s24p1) [38]
下载: 导出CSV
-
[1] UDDIN J, BARONE V, SCUSERIA G E. Energy storage capacity of polymeric nitrogen [J]. Molecular Physics, 2006, 104(5/6/7): 745–749. doi: 10.1080/00268970500417325 [2] EREMETS M I, GAVRILIUK A G, SEREBRYANAYA N R, et al. Structural transformation of molecular nitrogen to a single-bonded atomic state at high pressures [J]. The Journal of Chemical Physics, 2004, 121(22): 11296–11300. doi: 10.1063/1.1814074 [3] SUN J, MARTINEZ-CANALES M, KLUG D D, et al. Stable all-nitrogen metallic salt at terapascal pressures [J]. Physical Review Letters, 2013, 111(17): 175502. doi: 10.1103/PhysRevLett.111.175502 [4] ADELEKE A A, GRESCHNER M J, MAJUMDAR A, et al. Single-bonded allotrope of nitrogen predicted at high pressure [J]. Physical Review B, 2017, 96(22): 224104. doi: 10.1103/PhysRevB.96.224104 [5] LIU S J, ZHAO L, YAO M G, et al. Novel all-nitrogen molecular crystals of aromatic N10 [J]. Advanced Science, 2020, 7(10): 1902320. doi: 10.1002/advs.201902320 [6] LI Y W, FENG X L, LIU H Y, et al. Route to high-energy density polymeric nitrogen t-N via He-N compounds [J]. Nature Communications, 2018, 9(1): 722. doi: 10.1038/s41467-018-03200-4 [7] PICKARD C J, NEEDS R J. High-pressure phases of nitrogen [J]. Physical Review Letters, 2009, 102(12): 125702. doi: 10.1103/PhysRevLett.102.125702 [8] LI Q S, ZHAO J F. Theoretical study of potential energy surfaces for N12 clusters [J]. The Journal of Physical Chemistry A, 2002, 106(21): 5367–5372. doi: 10.1021/jp020110n [9] HIRSHBERG B, GERBER R B, KRYLOV A I. Calculations predict a stable molecular crystal of N8 [J]. Nature Chemistry, 2014, 6(1): 52–56. doi: 10.1038/nchem.1818 [10] GRESCHNER M J, ZHANG M, MAJUMDAR A, et al. A new allotrope of nitrogen as high-energy density material [J]. The Journal of Physical Chemistry A, 2016, 120(18): 2920–2925. doi: 10.1021/acs.jpca.6b01655 [11] XU Y G, WANG Q, SHEN C, et al. A series of energetic metal pentazolate hydrates [J]. Nature, 2017, 549(7670): 78–81. doi: 10.1038/nature23662 [12] ZHAO L, LIU S J, CHEN Y Z, et al. A novel all-nitrogen molecular crystal N16 as a promising high-energy-density material [J]. Dalton Transactions, 2022, 51(24): 9369–9376. doi: 10.1039/D2DT00820C [13] BONDARCHUK S V. Bipentazole (N10): a low-energy molecular nitrogen allotrope with high intrinsic stability [J]. The Journal of Physical Chemistry Letters, 2020, 11(14): 5544–5548. doi: 10.1021/acs.jpclett.0c01542 [14] GONCHAROV A F, GREGORYANZ E, MAO H K, et al. Optical evidence for a nonmolecular phase of nitrogen above 150 GPa [J]. Physical Review Letters, 2000, 85(6): 1262–1265. doi: 10.1103/PhysRevLett.85.1262 [15] ZENG G Y, QI X F, LIU X B, et al. Advances in disruptive technologies of ultrahigh-energetic materials [J]. Journal of Physics: Conference Series, 2021, 1721: 012009. doi: 10.1088/1742-6596/1721/1/012009 [16] MAILHIOT C, YANG L H, MCMAHAN A K. Polymeric nitrogen [J]. Physical Review B, 1992, 46(22): 14419–14435. doi: 10.1103/PhysRevB.46.14419 [17] MARTIN R M, NEEDS R J. Theoretical study of the molecular-to-nonmolecular transformation of nitrogen at high pressures [J]. Physical Review B, 1986, 34(8): 5082–5092. doi: 10.1103/PhysRevB.34.5082 [18] LEWIS S P, COHEN M L. High-pressure atomic phases of solid nitrogen [J]. Physical Review B, 1992, 46(17): 11117–11120. doi: 10.1103/PhysRevB.46.11117 [19] MA Y M, OGANOV A R, LI Z W, et al. Novel high pressure structures of polymeric nitrogen [J]. Physical Review Letters, 2009, 102(6): 065501. doi: 10.1103/PhysRevLett.102.065501 [20] WANG X L, WANG Y C, MIAO M S, et al. Cagelike diamondoid nitrogen at high pressures [J]. Physical Review Letters, 2012, 109(17): 175502. doi: 10.1103/PhysRevLett.109.175502 [21] EREMETS M I, GAVRILIUK A G, TROJAN I A, et al. Single-bonded cubic form of nitrogen [J]. Nature Materials, 2004, 3(8): 558–563. doi: 10.1038/nmat1146 [22] TOMASINO D, KIM M, SMITH J, et al. Pressure-induced symmetry-lowering transition in dense nitrogen to layered polymeric nitrogen (LP-N) with colossal Raman intensity [J]. Physical Review Letters, 2014, 113(20): 205502. doi: 10.1103/PhysRevLett.113.205502 [23] LANIEL D, WINKLER B, FEDOTENKO T, et al. High-pressure polymeric nitrogen allotrope with the black phosphorus structure [J]. Physical Review Letters, 2020, 124(21): 216001. doi: 10.1103/PhysRevLett.124.216001 [24] JI C, ADELEKE A A, YANG L X, et al. Nitrogen in black phosphorus structure [J]. Science Advances, 2020, 6(23): eaba9206. doi: 10.1126/sciadv.aba9206 [25] LANIEL D, GENESTE G, WECK G, et al. Hexagonal layered polymeric nitrogen phase synthesized near 250 GPa [J]. Physical Review Letters, 2019, 122(6): 066001. doi: 10.1103/PhysRevLett.122.066001 [26] LANIEL D, WECK G, GAIFFE G, et al. High-pressure synthesized lithium pentazolate compound metastable under ambient conditions [J]. The Journal of Physical Chemistry Letters, 2018, 9(7): 1600–1604. doi: 10.1021/acs.jpclett.8b00540 [27] STEELE B A, STAVROU E, CROWHURST J C, et al. High-pressure synthesis of a pentazolate salt [J]. Chemistry of Materials, 2017, 29(2): 735–741. doi: 10.1021/acs.chemmater.6b04538 [28] LANIEL D, WINKLER B, KOEMETS E, et al. Synthesis of magnesium-nitrogen salts of polynitrogen anions [J]. Nature Communications, 2019, 10(1): 4515. doi: 10.1038/s41467-019-12530-w [29] WANG Y, BYKOV M, CHEPKASOV I, et al. Stabilization of hexazine rings in potassium polynitride at high pressure [J]. Nature Chemistry, 2022, 14(7): 794–800. doi: 10.1038/s41557-022-00925-0 [30] BYKOV M, BYKOVA E, PONOMAREVA A V, et al. Stabilization of polynitrogen anions in tantalum-nitrogen compounds at high pressure [J]. Angewandte Chemie International Edition, 2021, 60(16): 9003–9008. doi: 10.1002/anie.202100283 [31] SALKE N P, XIA K, FU S Y, et al. Tungsten hexanitride with single-bonded armchairlike hexazine structure at high pressure [J]. Physical Review Letters, 2021, 126(6): 065702. doi: 10.1103/PhysRevLett.126.065702 [32] BYKOV M, BYKOVA E, KOEMETS E, et al. High-pressure synthesis of a nitrogen-rich inclusion compound ReN8·xN2 with conjugated polymeric nitrogen chains [J]. Angewandte Chemie International Edition, 2018, 57(29): 9048–9053. doi: 10.1002/anie.201805152 [33] BYKOV M, CHARITON S, BYKOVA E, et al. High-pressure synthesis of metal-inorganic frameworks Hf4N20·N2, WN8·N2, and Os5N28·3N2 with polymeric nitrogen linkers [J]. Angewandte Chemie International Edition, 2020, 59(26): 10321–10326. doi: 10.1002/anie.202002487 [34] BYKOV M, BYKOVA E, APRILIS G, et al. Fe-N system at high pressure reveals a compound featuring polymeric nitrogen chains [J]. Nature Communications, 2018, 9(1): 2756. doi: 10.1038/s41467-018-05143-2 [35] ASLANDUKOV A, TRYBEL F, ASLANDUKOVA A, et al. Anionic N18 macrocycles and a polynitrogen double helix in novel yttrium polynitrides YN6 and Y2N11 at 100 GPa [J]. Angewandte Chemie International Edition, 2022, 61(34): e202207469. doi: 10.1002/anie.202207469 [36] BYKOV M, FEDOTENKO T, CHARITON S, et al. High-pressure synthesis of Dirac materials: layered van der Waals bonded BeN4 polymorph [J]. Physical Review Letters, 2021, 126(17): 175501. doi: 10.1103/PhysRevLett.126.175501 [37] SUI M H, LIU S, WANG P, et al. High-pressure synthesis of fully sp2-hybridized polymeric nitrogen layer in potassium supernitride [J]. Science Bulletin, 2023, 68(14): 1505–1513. doi: 10.1016/j.scib.2023.06.029 [38] ZHAI H, XU R, DAI J H, et al. Stabilized nitrogen framework anions in the Ga-N system [J]. Journal of the American Chemical Society, 2022, 144(47): 21640–21647. doi: 10.1021/jacs.2c09056 [39] PRINGLE G E, NOAKES D E. The crystal structures of lithium, sodium and strontium azides [J]. Acta Crystallographica Section B, 1968, 24(2): 262–269. doi: 10.1107/S0567740868002062 [40] MEDVEDEV S A, TROJAN I A, EREMETS M I, et al. Phase stability of lithium azide at pressures up to 60 GPa [J]. Journal of Physics: Condensed Matter, 2009, 21(19): 195404. doi: 10.1088/0953-8984/21/19/195404 [41] ZHANG M G, YAN H Y, WEI Q, et al. Novel high-pressure phase with pseudo-benzene “N6” molecule of LiN3 [J]. Europhysics Letters, 2013, 101(2): 26004. doi: 10.1209/0295-5075/101/26004 [42] WANG X L, LI J F, BOTANA J, et al. Polymerization of nitrogen in lithium azide [J]. The Journal of Chemical Physics, 2013, 139(16): 164710. doi: 10.1063/1.4826636 [43] EREMETS M I, POPOV M Y, TROJAN I A, et al. Polymerization of nitrogen in sodium azide [J]. The Journal of Chemical Physics, 2004, 120(22): 10618–10623. doi: 10.1063/1.1718250 [44] ZHU H Y, ZHANG F X, JI C, et al. Pressure-induced series of phase transitions in sodium azide [J]. Journal of Applied Physics, 2013, 113(3): 033511. doi: 10.1063/1.4776235 [45] ZHANG M G, YIN K T, ZHANG X X, et al. Structural and electronic properties of sodium azide at high pressure: a first principles study [J]. Solid State Communications, 2013, 161: 13–18. doi: 10.1016/j.ssc.2013.01.032 [46] ZHANG J, ZENG Z, LIN H Q, et al. Pressure-induced planar N6 rings in potassium azide [J]. Scientific Reports, 2014, 4(1): 4358. doi: 10.1038/srep04358 [47] WANG X L, LI J F, XU N, et al. Layered polymeric nitrogen in RbN3 at high pressures [J]. Scientific Reports, 2015, 5(1): 16677. doi: 10.1038/srep16677 [48] ZHANG M G, YAN H Y, WEI Q, et al. A new high-pressure polymeric nitrogen phase in potassium azide [J]. RSC Advances, 2015, 5(16): 11825–11830. doi: 10.1039/C4RA15699D [49] WANG X L, LI J F, ZHU H Y, et al. Polymerization of nitrogen in cesium azide under modest pressure [J]. The Journal of Chemical Physics, 2014, 141(4): 044717. doi: 10.1063/1.4891367 [50] PENG F, YAO Y S, LIU H Y, et al. Crystalline LiN5 predicted from first-principles as a possible high-energy material [J]. The Journal of Physical Chemistry Letters, 2015, 6(12): 2363–2366. doi: 10.1021/acs.jpclett.5b00995 [51] STEELE B A, OLEYNIK I I. Sodium pentazolate: a nitrogen rich high energy density material [J]. Chemical Physics Letters, 2016, 643: 21–26. doi: 10.1016/j.cplett.2015.11.008 [52] STEELE B A, OLEYNIK I I. Novel potassium polynitrides at high pressures [J]. The Journal of Physical Chemistry A, 2017, 121(46): 8955–8961. doi: 10.1021/acs.jpca.7b08974 [53] WILLIAMS A S, STEELE B A, OLEYNIK I I. Novel rubidium poly-nitrogen materials at high pressure [J]. The Journal of Chemical Physics, 2017, 147(23): 234701. doi: 10.1063/1.5004416 [54] ZHANG S T, ZHAO Z Y, LIU L L, et al. Pressure-induced stable BeN4 as a high-energy density material [J]. Journal of Power Sources, 2017, 365: 155–161. doi: 10.1016/j.jpowsour.2017.08.086 [55] ZHANG X J, XIE X, DONG H F, et al. Pressure-induced high-energy-density BeN4 materials with nitrogen chains: first-principles study [J]. The Journal of Physical Chemistry C, 2021, 125(46): 25376–25382. doi: 10.1021/acs.jpcc.1c07500 [56] YU S Y, HUANG B W, ZENG Q F, et al. Emergence of novel polynitrogen molecule-like species, covalent chains, and layers in magnesium-nitrogen Mg xN y phases under high pressure [J]. The Journal of Physical Chemistry C, 2017, 121(21): 11037–11046. doi: 10.1021/acs.jpcc.7b00474 [57] BRAUN C, BÖRGER S L, BOYKO T D, et al. Ca3N2 and Mg3N2: unpredicted high-pressure behavior of binary nitrides [J]. Journal of the American Chemical Society, 2011, 133(12): 4307–4315. doi: 10.1021/ja106459e [58] KEVE E T, SKAPSKI A C. Crystal structure of dicalcium nitride [J]. Inorganic Chemistry, 1968, 7(9): 1757–1761. doi: 10.1021/ic50067a014 [59] SCHNEIDER S B, FRANKOVSKY R, SCHNICK W. Synthesis of alkaline earth diazenides MAEN2 (MAE = Ca, Sr, Ba) by controlled thermal decomposition of azides under high pressure [J]. Inorganic Chemistry, 2012, 51(4): 2366–2373. doi: 10.1021/ic2023677 [60] ZHU S S, PENG F, LIU H Y, et al. Stable calcium nitrides at ambient and high pressures [J]. Inorganic Chemistry, 2016, 55(15): 7550–7555. doi: 10.1021/acs.inorgchem.6b00948 [61] XIA K, ZHENG X X, YUAN J A, et al. Pressure-stabilized high-energy-density alkaline-earth-metal pentazolate salts [J]. The Journal of Physical Chemistry C, 2019, 123(16): 10205–10211. doi: 10.1021/acs.jpcc.8b12527 [62] YUAN J N, XIA K, WU J F, et al. High-energy-density pentazolate salts: CaN10 and BaN10 [J]. Science China Physics, Mechanics & Astronomy, 2021, 64(1): 218211. [63] LIU Z, LIU Y, LI D, et al. Insights into antibonding induced energy density enhancement and exotic electronic properties for germanium nitrides at modest pressures [J]. Inorganic Chemistry, 2018, 57(16): 10416–10423. doi: 10.1021/acs.inorgchem.8b01669 [64] LIU Z, LI D, WEI S L, et al. Bonding properties of aluminum nitride at high pressure [J]. Inorganic Chemistry, 2017, 56(13): 7494–7500. doi: 10.1021/acs.inorgchem.7b00980 [65] WANG B S, LARHLIMI R, VALENCIA H, et al. Prediction of novel tin nitride Sn xN y phases under pressure [J]. The Journal of Physical Chemistry C, 2020, 124(15): 8080–8093. doi: 10.1021/acs.jpcc.9b11404 -
