电子雷管起爆条件下隧道掏槽孔与辅助孔的延时优化试验研究

李洪伟; 吴延梦; 吴立辉; 杨赛群; 管月强; 黄昕旭; 章万龙

doi:10.11858/gywlxb.20220638

电子雷管起爆条件下隧道掏槽孔与辅助孔的延时优化试验研究

doi: 10.11858/gywlxb.20220638

1.
安徽理工大学化学工程学院, 安徽淮南　232000
2.
马鞍山江南化工有限责任公司, 安徽马鞍山　243000
3.
淮南舜泰化工有限责任公司, 安徽淮南　232000

基金项目: 国家自然科学基金（11872002）；安徽省教育厅高校科学研究项目（13190248）

详细信息

作者简介:
李洪伟（1979-），男，硕士，教授，主要从事控制爆破技术研究. E-mail：1227002529@qq.com

通讯作者:
吴延梦（1999-），男，硕士研究生，主要从事岩石破碎理论与技术研究.E-mail：1904477218@qq.com

中图分类号: O346.1; TD235
计量
- 文章访问数: 316
- HTML全文浏览量: 204
- PDF下载量: 48
出版历程
- 收稿日期: 2022-08-11
- 修回日期: 2022-10-15
- 网络出版日期: 2023-02-21
- 刊出日期: 2023-02-05

Experimental Study on Delay Time Optimization of Tunnel Cutting Holes and Caving Holes under Electronic Detonator Initiation Condition

1.
School of Chemical Engineering, Anhui University of Science and Technology, Huainan 232000, Anhui, China
2.
Ma’anshan Jiangnan Chemical Co., Ltd., Ma'anshan 243000, Anhui, China
3.
Huainan Shuntai Chemical Industry Co., Ltd., Huainan 232000, Anhui, China

摘要

摘要: 起爆延时严重影响隧道爆破掘进效率，研究隧道精确控制爆破中岩石的破碎效果和掘进效率具有重要意义。为此，开展了隧道爆破中掏槽孔与辅助孔之间延时的相似模型试验研究，分析了不同起爆延时情况下岩石的破碎特征。模型试验表明，在隧道爆破中精确延时电子雷管对于提高爆破效果具有明显优势，得到了一定条件下模型试验与现场试验中起爆延时的相似关系。由现场试验可知：掏槽孔与辅助孔之间的最佳延时范围为15～25 ms，此时炮孔的利用率最高。结合相似理论的模型试验，得到最佳延时范围为8～24 ms，与现场试验结果具有较好的一致性，研究结果对隧道爆破掏槽孔与辅助孔之间的延时选取具有指导意义。
- 隧道爆破 /
- 电子雷管 /
- 延时 /
- 微差爆破
Abstract: The initiation delay time seriously affects the efficiency of tunnel blasting excavation. It is of great significance to study the improvement of rock fragmentation effect and tunneling efficiency under the electronic detonator initiation condition via precise control blasting. The similarity model test of delay time between the cutting holes and the caving holes in tunnel blasting was conducted, and the rock fragmentation characteristics under different delay time were analyzed. The results show that it can be seen from the model test that the electronic detonator has obvious advantages in improving the blasting effect in tunnel blasting for its precise delay ability. In addition, the similarity relationship of the initiation delay time between the model and field tests was summarized. According to the field test, when the best delay time between the cutting holes and the caving holes is 15−25 ms, the utilization rate of the blast-holes is the highest. Guided by the similarity theory, the optimum delay time drawn from the model test is 8–24 ms, showing a good agreement with the field test. This paper is of reference for the selection of delay time between the cutting holes and the caving holes in tunnel blasting.
- tunnel blasting /
- electronic detonator /
- delay time /
- millisecond blasting

HTML全文

破片式战斗部爆炸后，会形成破片和冲击波两种毁伤元。在战斗部爆炸初始时刻，炸药爆炸产生的高温高压气体急剧膨胀，使壳体碎裂，爆轰产物溢出，破片在爆轰产物的作用下由静止状态逐渐加速到最大初速。在爆炸后一段时间内，冲击波运动在破片之前，随着运动距离的增加，冲击波速度衰减，破片运动在冲击波之前。因此，在破片和冲击波运动过程中，存在一个相遇位置。而在相遇位置前后，破片和冲击波作用于目标的顺序不同，对目标的毁伤效果也不相同。因此，对破片和冲击波相遇位置的研究具有重要的意义。针对破片和冲击波在空气中的传播特性，相关学者进行了大量研究^[1-5]。刘刚^[6]采用ANSYS/LS-DYNA非线性软件对破片式战斗部的爆炸过程进行了数值计算，得到破片和冲击波在12.6倍装药直径处相遇；梁为民等^[7]对破片式战斗部爆炸后破片和冲击波的运动过程进行了理论推导，分析了不同比例距离和装填系数下，破片与冲击波的运动规律，并通过试验得到了破片与冲击波的相遇位置，约为装药半径的19.3倍；Grisaro^[8]、Nyström^[9]等用理论计算的方法对破片和冲击波相遇位置进行了研究。目前，对破片式战斗部爆炸后破片和冲击波相遇位置的研究主要是通过理论计算和数值仿真的方法，通过试验的方法对破片和冲击波相遇位置的研究较少。

针对当前研究的不足，设计了一个破片式战斗部，对破片和冲击波相遇位置进行了数值计算，并设计了一种测量破片和冲击波相遇位置的试验方法，在此基础上分析了战斗部的炸药装填系数、破片质量、爆热和爆速等因素对破片和冲击波相遇位置的影响规律。

1. 破片和冲击波相遇位置数值计算

1.1 战斗部结构

为研究破片和冲击波的相遇位置，设计了一个破片式战斗部，其结构如图 1所示。其外部是环形的预制破片层，中间为铝合金壳体，内部装填1 kg的8701炸药；战斗部长度L为160 mm，装药半径R为31.3 mm，破片层厚度t为5.5 mm，单枚破片高h为8 mm，破片材料为钢，单枚破片质量为3.3 g，破片数目为480枚。

图 1 战斗部结构示意图

Figure 1. Schematic structure of the warhead

下载: 全尺寸图片幻灯片

1.2 战斗部数值计算模型

采用ANSYS/LS-DYNA对战斗部爆炸后毁伤元形成过程进行了数值计算。建立了如图 2所示的1/2数值计算模型，该模型由炸药、壳体、破片和空气域组成。空气域整体尺寸为300 cm×300 cm×1200 cm，网格大小为4 mm^[1]。破片、壳体采用Lagrange网格, 炸药和空气采用Euler网格，使用多物质单元ALE算法。采用关键字*CONSTRAINED_LAGRANGE_IN_SOLID定义Lagrange网格和空气网格间的耦合算法，采用中心点火的方式起爆战斗部，在模型的对称面设置对称边界条件，空气域边界采用透射边界。网格单元类型均为八节点六面体SOLID164实体单元，采用g-cm-μs单位制。

图 2 战斗部三维计算模型(局部)

Figure 2. Three-dimensional finite element model of the warhead (part)

下载: 全尺寸图片幻灯片

战斗部壳体材料采用Johnson_Cook模型和Grüneisen状态方程描述，破片材料采用弹塑性Plastic_Kinematic本构模型，材料主要参数见表 1^[10]。用High_Explosive_Burn本构模型和JWL状态方程描述炸药，空气材料采用Null材料模型和Linear_Polynomial状态方程描述，材料主要参数分别见表 2和表 3^[11]。

表 1 壳体和破片的主要材料参数表

Table 1. Material parameters of shell and fragments

Material	ρ/(kg·m^-3)	E/GPa	μ	A/MPa	B/MPa	n	m	c/(m·s^-1)	S₁	γ
Alloy	2797	69.63	0.33	265	426	0.34	1	5280	1.4	2
Steel	7850	210	0.28	335

下载: 导出CSV

| 显示表格

表 2 炸药材料参数及状态方程参数

Table 2. Material and equation of state (EOS) parameters for explosive

ρ/(kg·m^-3)	D/(m·s^-1)	A/GPa	B/GPa	R₁	R₂	ω	p_CJ/GPa	V₀
1780	8390	581.4	6.8	4.1	1	0.35	34	1

下载: 导出CSV

| 显示表格

表 3 空气材料参数及状态方程参数

Table 3. Material and equation of state (EOS) parameters for air

ρ/(kg·m^-3)	C₀/MPa	C₁	C₂	C₃	C₄	C₅	C₆	V	e₀/MPa
1.25	-0.1	0	0	0	0.4	0.4	0	1	0.25

下载: 导出CSV

| 显示表格

1.3 数值计算结果

战斗部爆炸后破片和冲击波形成过程如图 3所示，战斗部装药爆炸后，壳体及破片在高温高压的爆轰产物下膨胀，最后破裂，泄露的气体产物压缩周围空气形成冲击波。由图 3可知，柱形装药爆炸后产生的冲击波传播一段距离后，冲击波波阵面近似以球面波的形式向四周传播。在爆炸初始时刻，冲击波速度高于破片速度，所以在425 μs之前冲击波运动在破片之前；随着运动距离的增加，冲击波的强度衰减很快，相应的传播速度也逐渐降低，而破片的速度衰减相对冲击波较慢，所以运动一段时间后，在425 μs时刻破片追赶上冲击波和其相遇；在425 μs之后，破片超过冲击波，运动在冲击波之前。

图 3 不同时刻破片和冲击波相对位置

Figure 3. Relative locations of fragments and blast wave for different time instants

下载: 全尺寸图片幻灯片

1.4 破片和冲击波相遇位置

图 4为起爆点对应的中间层破片和冲击波波阵面前沿运动距离R_C随时间的变化曲线。由图 4可知：在所计算的时间范围内破片的运动距离随时间近似线性增加，即速度变化不大；而冲击波运动距离的增量随时间的增加逐渐变缓，表明冲击波的运动速度逐渐降低。在425 μs时，破片和冲击波相遇，相遇点距起爆点0.72 m处(约为11.5倍装药直径)，在此位置之前，破片运动在冲击波之后；在此位置之后，破片运动在冲击波之前，随后两者之间的距离差逐渐增大。

图 4 传播距离随时间的变化(数值计算)

Figure 4. Variation of propagation distances with time (Numerical computation)

下载: 全尺寸图片幻灯片

2. 破片和冲击波相遇位置试验

2.1 试验设计

为了研究破片式战斗部爆炸后破片和冲击波的相遇位置，设计了一种测量相遇位置的试验方法。试验现场布置及试验原理如图 5所示，试验中使用图 1所示的战斗部，在平行于战斗部轴线不同位置处放置5块硬质木块(24 mm×54 mm×240 mm)，战斗部起爆后，通过高速录像记录木块的倾斜状态，当冲击波到达木块时，木块会发生倾斜，以此时刻作为冲击波到达对应位置处的时间, 每发试验木块距战斗部的距离如表 4所示。在木块后面布置一块白色背景布，便于高速摄像机捕捉目标位置；在距战斗部一定距离处设置测速靶，用于测量战斗部爆炸后破片的速度；木块、测速靶和战斗部的中心保持在同一平面上。

图 5 试验装置及布置示意图

Figure 5. Photograph of experimental setup and the arrangement of test devices

下载: 全尺寸图片幻灯片

表 4 木块距战斗部距离

Table 4. Distance between wood blocks and warhead

Shot	Distance/m
Shot	Wood block 1	Wood block 2	Wood block 3	Wood block 4	Wood block 5
1	0.4	0.6	1.2	1.6	2.0
2	1.6	2.0	2.4	2.8	3.2
3	1.6	2.0	2.8	3.2	3.6

下载: 导出CSV

| 显示表格

距离战斗部起爆点分别为2.5、4.3、6.2、8.0和10.0 m处的地面上分别布置kistler 211B4压电传感器，用于测量不同距离处冲击波超压，现场布置和试验原理如图 6所示。

图 6 冲击波超压测试现场布置图

Figure 6. Schematic diagram of experimental setup for blast wave overpressure measurement

下载: 全尺寸图片幻灯片

采用中心起爆的方式起爆战斗部，在战斗部壳体上缠绕细铜丝，当战斗部爆炸壳体碎裂时，铜丝断裂，作为高速录像和压电传感器的启动零时刻。高速录像的帧数为24000帧每秒。

2.2 试验过程

共进行了3发试验，图 7为高速录像记录的第2发试验中破片和冲击波典型时刻的运动过程。如图 7(c)所示，第1块木块开始倾斜，以1.791 ms作为冲击波达到第1块木块的时间；如图 7(d)所示，第2块木块发生倾斜，以2.334 ms作为冲击波到达第2块木块的时间。试验之后的木块如图 8所示，由图 8可知，木块表面没有被破片击中的痕迹，表明木块是在冲击波的作用下发生了移动，排除了木块是因为破片击中而发生移动的可能性。

图 7 破片和冲击波运动过程图

Figure 7. Relative locations of fragments and blast wave

下载: 全尺寸图片幻灯片

图 8 试验后木块照片

Figure 8. Wood blocks photo after test

下载: 全尺寸图片幻灯片

2.3 试验结果及分析

2.3.1 破片和冲击波相遇位置

3发试验中，测速靶测得破片的平均速度为1600 m/s。冲击波到达各个测点的时间如表 5所示，由于战斗部爆炸后火光太强，部分试验数据无法获得。将每发试验距战斗部相同位置处测得的试验数据取平均值，得到距战斗部不同位置处冲击波到达时间，如表 6所示。

表 5 冲击波到达时间

Table 5. Arrival time of blast wave

Shot	Time/ms
Shot	Wood block 1	Wood block 2	Wood block 3	Wood block 4	Wood block 5
1			0.752	1.832	2.586
2	1.791	2.334	3.009	3.825	4.771
3		2.876	3.762	4.689

下载: 导出CSV

| 显示表格

表 6 冲击波到达平均时间

Table 6. Average arrival time of blast wave

Distance/m	Time/ms
1.2	0.752
1.6	1.812
2.0	2.599
2.4	3.009
2.8	3.794
3.2	4.730

下载: 导出CSV

| 显示表格

根据冲击波到达不同距离处的时间，使用幂函数对冲击波传播距离随时间的变化进行拟合^[11]，由于破片在短时间内速度衰减不明显, 所以破片速度近似取1600 m/s，破片和冲击波运动距离随时间的变化曲线如图 9所示，由图可知破片和冲击波在465 μs时相遇，相遇点距战斗部爆炸中心0.76 m(约为12.14倍装药直径)，数值计算得到的相遇距离与试验测得的相遇距离相比，误差为5.26%。

图 9 传播距离随时间的变化(试验)

Figure 9. Variation of propagation distances with time (Test)

下载: 全尺寸图片幻灯片

2.3.2 冲击波超压值

在1.3节中对毁伤元形成过程进行了数值计算，图 10是数值计算中对应的测点处冲击波超压随时间的变化曲线。由图 10可知，随着冲击波传播距离的增加，冲击波超压峰值急剧降低，超压作用时间增加。表 7显示地面5个测点的冲击波超压峰值的3次试验平均值和数值计算的对比结果，误差均在9.05%以下，说明该数值计算具有一定的合理性。在此基础上，下文以相同的数值计算方法，计算研究战斗部装填系数、破片质量、爆热和爆速对破片和冲击波相遇位置的影响。

图 10 不同点处超压-时间曲线

Figure 10. Shock wave overpressure versus time at different locations

下载: 全尺寸图片幻灯片

表 7 计算超压值与试验超压值对比

Table 7. Comparison of the numerical and experimental overpressure results

Distance/m	Over pressure/MPa		Error/%
Distance/m	Test	Numerical	Error/%
2.5	0.356	0.3557	8.43
4.3	0.086	0.0912	6.05
6.2	0.04565	0.0489	7.12
8.0	0.0256	0.0241	5.86
10.0	0.0199	0.0217	9.05

下载: 导出CSV

| 显示表格

3. 破片和冲击波相遇位置影响因素分析

为了研究战斗部结构参数对破片和冲击波相遇位置的影响规律，改变图 1中战斗部的结构参数，战斗部结构参数和计算方案设计如表 8所示。方案1、方案2和方案3分别研究装填系数k、破片质量m、炸药类型对破片和冲击波相遇位置的影响。

表 8 战斗部及破片参数(L=260 mm，R=96 mm)

Table 8. Parameters of warhead and fragment (L=260 mm, R=96 mm)

Arrangement	k/%	m/g	t/mm	h/mm	Explosive
	37.31	6.00	9	10	8701
1	40.33	6.00	8	10	8701
	43.73	6.00	7	10	8701
	52.34	2.12	5	4	8701
	52.34	4.24	5	6	8701
2	52.34	6.00	5	8.2	8701
	52.34	8.48	5	9.6	8701
	52.34	12.00	5	12	8701
3		6.00	5	8.2	8701/TNT/B/HMX

下载: 导出CSV

| 显示表格

3.1 装填系数对破片和冲击波相遇位置的影响

不同装填系数下战斗部爆炸后形成的破片和冲击波相遇位置的关系曲线如图 11所示。由曲线可以看出，随着炸药装填系数的增加，冲击波和破片的相遇位置距爆炸中心的距离越小。这主要是因为装填系数增大时，爆炸后破片的初速也提高，虽然冲击波的速度也随着装填系数的增加而增加，但是在空气中破片速度的衰减幅度比冲击波的衰减幅度小，所以破片在距爆炸中心更近的距离内赶上了冲击波波阵面。

图 11 装填系数k对相遇位置的影响

Figure 11. Influence of k on meeting location

下载: 全尺寸图片幻灯片

3.2 单枚破片质量对破片和冲击波相遇位置的影响

破片质量的变化对破片和冲击波相遇位置的影响如图 12所示。由图可知，随着单枚破片质量的增大，破片和冲击波的相遇位置距爆炸中心的距离减小；因为单枚破片质量增大，其抗速度衰减的能力增强，追上冲击波的距离缩短，所以破片和冲击波的相遇位置距爆炸中心的距离随单枚破片质量的增大而减小。

图 12 单枚破片质量对相遇位置的影响

Figure 12. Influence of fragment mass on meeting location

下载: 全尺寸图片幻灯片

但随着破片质量的提高，相遇位置距爆炸中心的距离减小幅度很小，破片质量平均增加1倍，相遇位置距爆炸中心的距离减小2.4%，表明破片质量对相遇位置的影响程度很小。这主要是因为在战斗部爆炸后，在较短时间内破片在空气中的速度衰减幅度较低，而质量差别不大的破片在空气中的速度衰减幅度差别不大，所以破片质量对破片和冲击波相遇位置的影响不大。

3.3 装药类型对破片和冲击波相遇位置的影响

方案3中，战斗部结构参数不变，只改变装药类型，战斗部装药类型的差异主要体现在装药爆热及爆速上。为方便数值计算，将不同类型的炸药装药均转换为TNT当量质量W_T，W_T的计算公式为

${W_{\rm{T}}} = {W_{\rm{i}}}\frac{{{Q_{{\rm{Ti}}}}}}{{{Q_{{\rm{TTNT}}}}}}$

(1)

式中:W_i为该炸药质量，单位kg；Q_Ti为该炸药爆热，单位J/kg，Q_TTNT为TNT的爆热。不同类型炸药的相关参数与TNT当量如表 9所示^[4]。

表 9 不同类型炸药的相关参数

Table 9. Parameters of different explosives

Explosive	ρ/(kg·m^-3)	Q_V/(m·s^-1)	Q_T/(J·g^-1)	Explosive mass/kg	TNT equivalent	k/%
TNT	1.58	6856	4225	11.00	1.00	44.51
B	1.71	7680	4690	12.37	1.11	50.05
8701	1.72	7980	5300	11.95	1.25	52.34
HMX	1.89	9100	6188	13.13	1.46	58.30

下载: 导出CSV

| 显示表格

根据TNT当量质量计算了装填系数对破片和冲击波的相遇位置的影响结果，如图 13所示。炸药的爆热、爆速增大时，破片和冲击波的相遇位置距爆炸中心的距离减小。主要原因为：一方面，战斗部装药爆热的增加，其装药等效的TNT当量也增加，进而炸药的装填系数也增加，所以，装药爆热对破片和冲击波相遇位置的影响规律和装填系数对相遇位置的影响相同；另外，由计算破片初速的格林公式可知，格林常数与炸药的爆速有关，且近似呈线性变化。炸药的爆速越高，格林常数越大，破片的初始速度越高，破片追上冲击波波阵面的距离缩短。

图 13 不同炸药类型对相遇位置的影响

Figure 13. Influence of different types of explosives on meeting location

下载: 全尺寸图片幻灯片

4. 结论

通过数值计算和试验的方法，对破片和冲击波的相遇位置进行了研究，分析了破片和冲击波相遇位置的影响因素及其影响规律。

(1) 采用木块测量冲击波传播距离和测速靶测破片初速的试验方法，可以有效地测量破片和冲击波的相遇位置。

(2) 破片和冲击波相遇位置随炸药装填系数的增加而减小，装填系数增加31%，相遇点距爆炸中心的距离减小11.5%。

(3) 装填系数相同的情况下，单枚破片的质量越大，破片和冲击波的相遇位置距爆炸中心的距离减小；破片质量增加1倍，相遇距离减小2.4%，可见破片质量的变化对相遇位置的影响较小。

(4) 炸药的爆热、爆速越大，破片和冲击波的相遇位置距爆炸中心的距离越小。

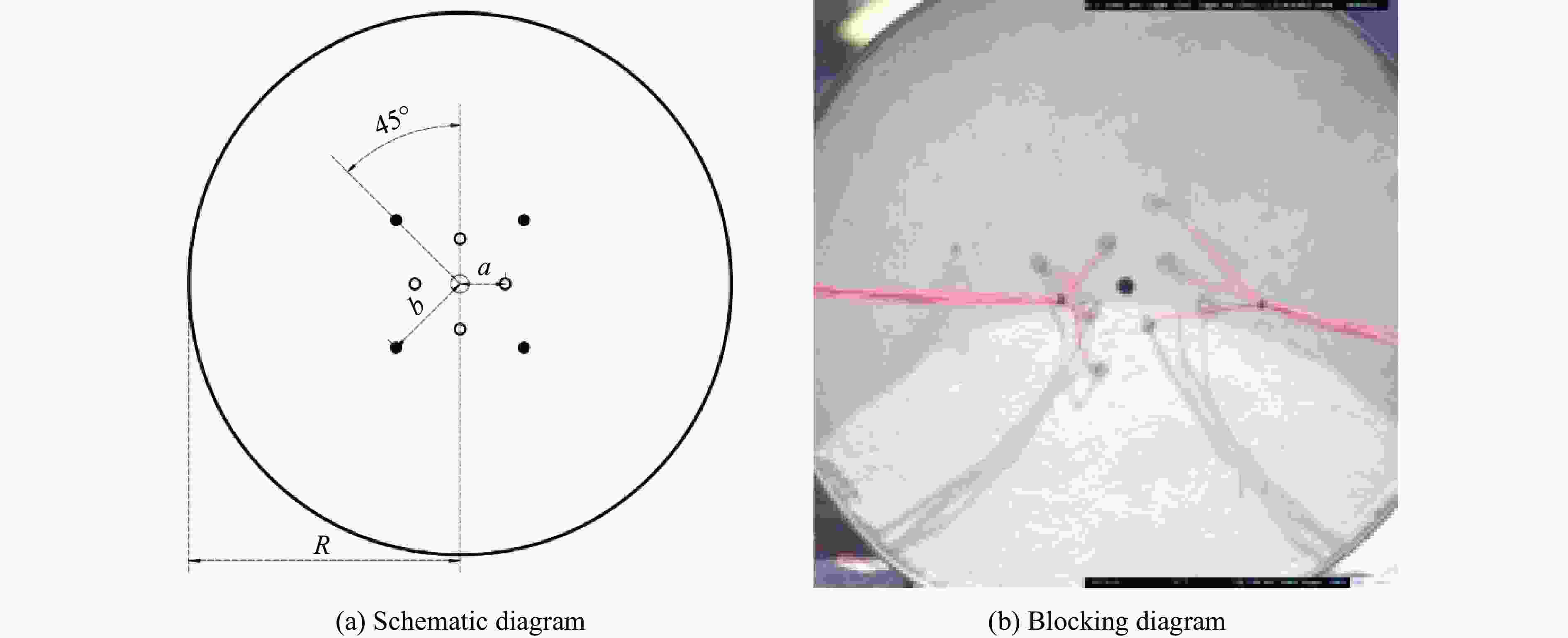

图 1 模型试验中的炮孔布置

Figure 1. Hole layout in model experiment

下载: 全尺寸图片幻灯片

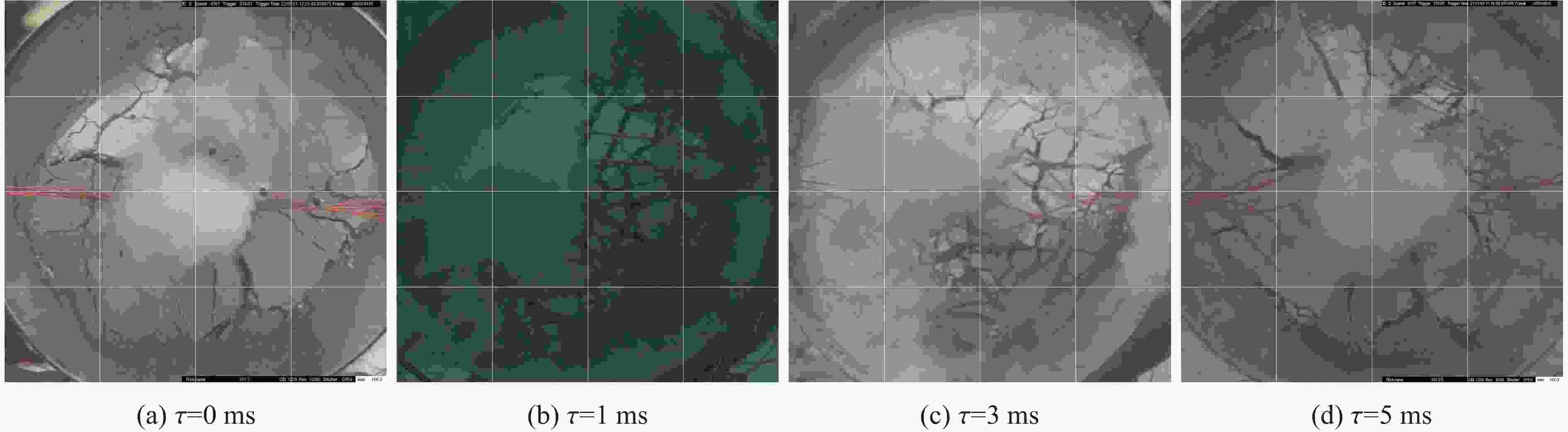

图 2 破碎效果

Figure 2. Crushing effect

下载: 全尺寸图片幻灯片

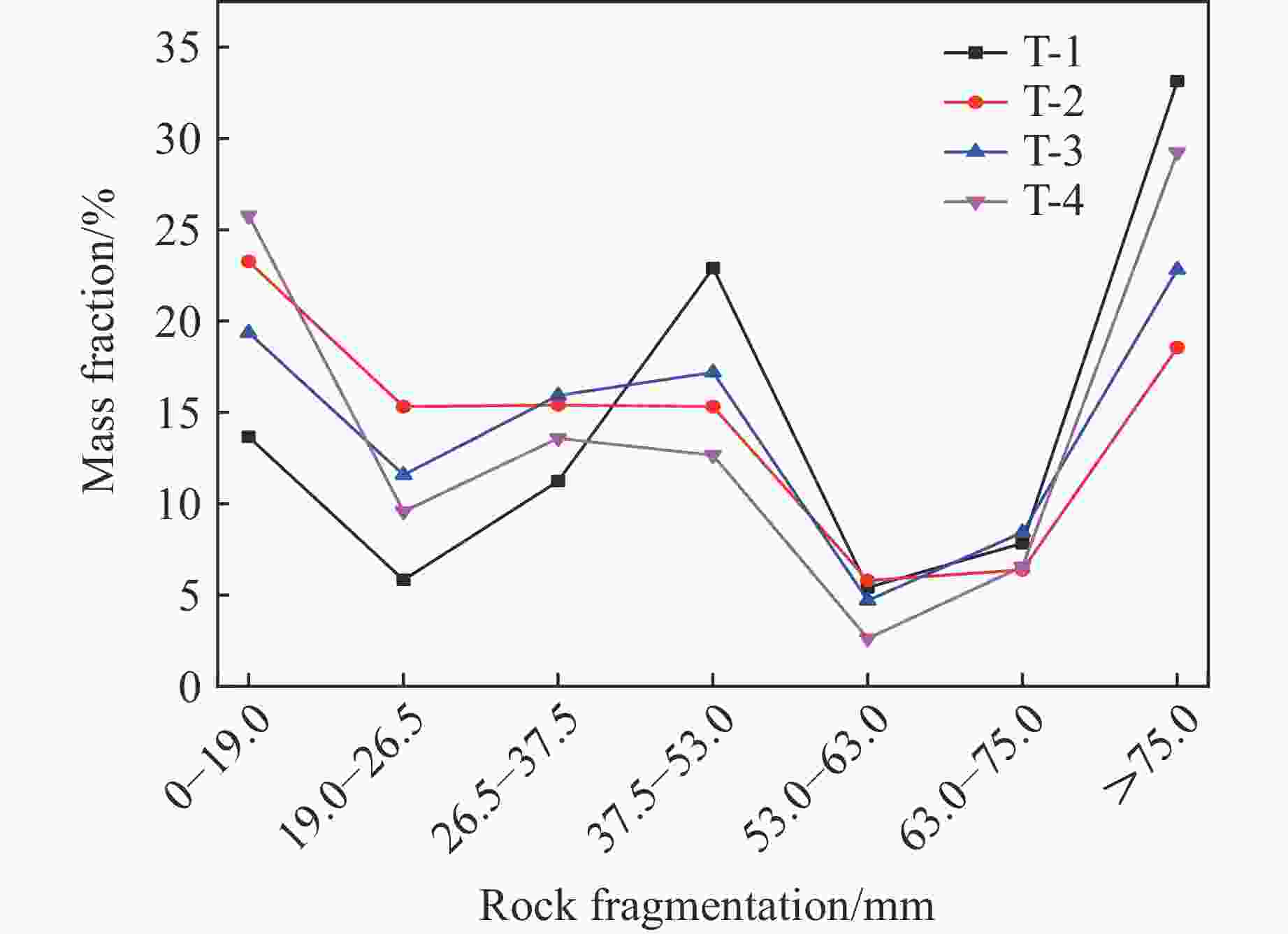

图 3 碎岩块度质量百分比统计

Figure 3. Statistic of fragmentation mass fraction

下载: 全尺寸图片幻灯片

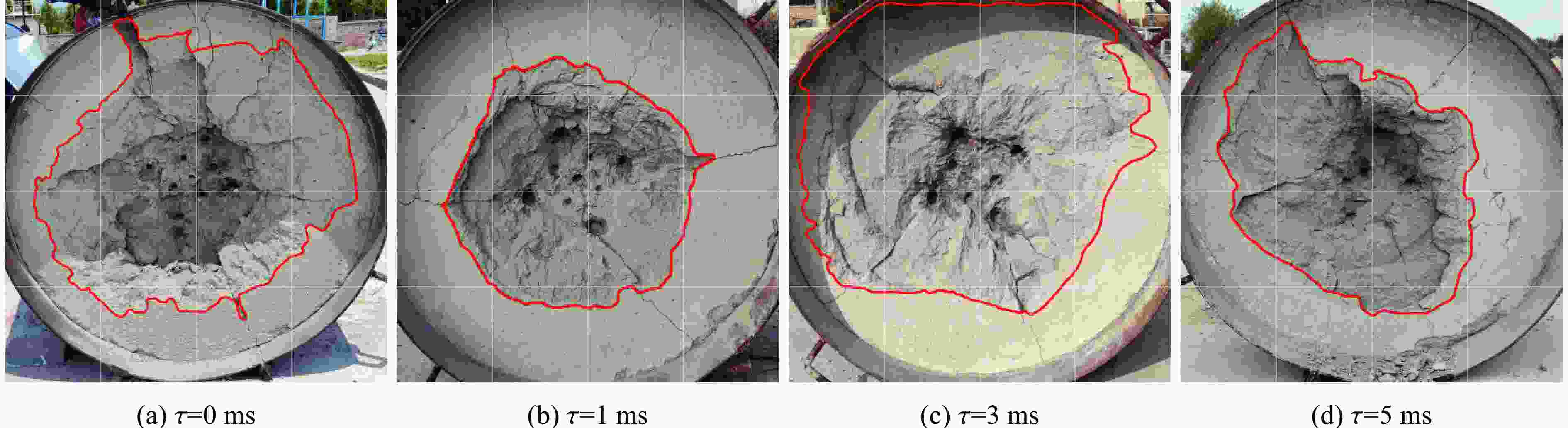

图 4 爆后爆腔结果

Figure 4. Results of cavity after explosion

下载: 全尺寸图片幻灯片

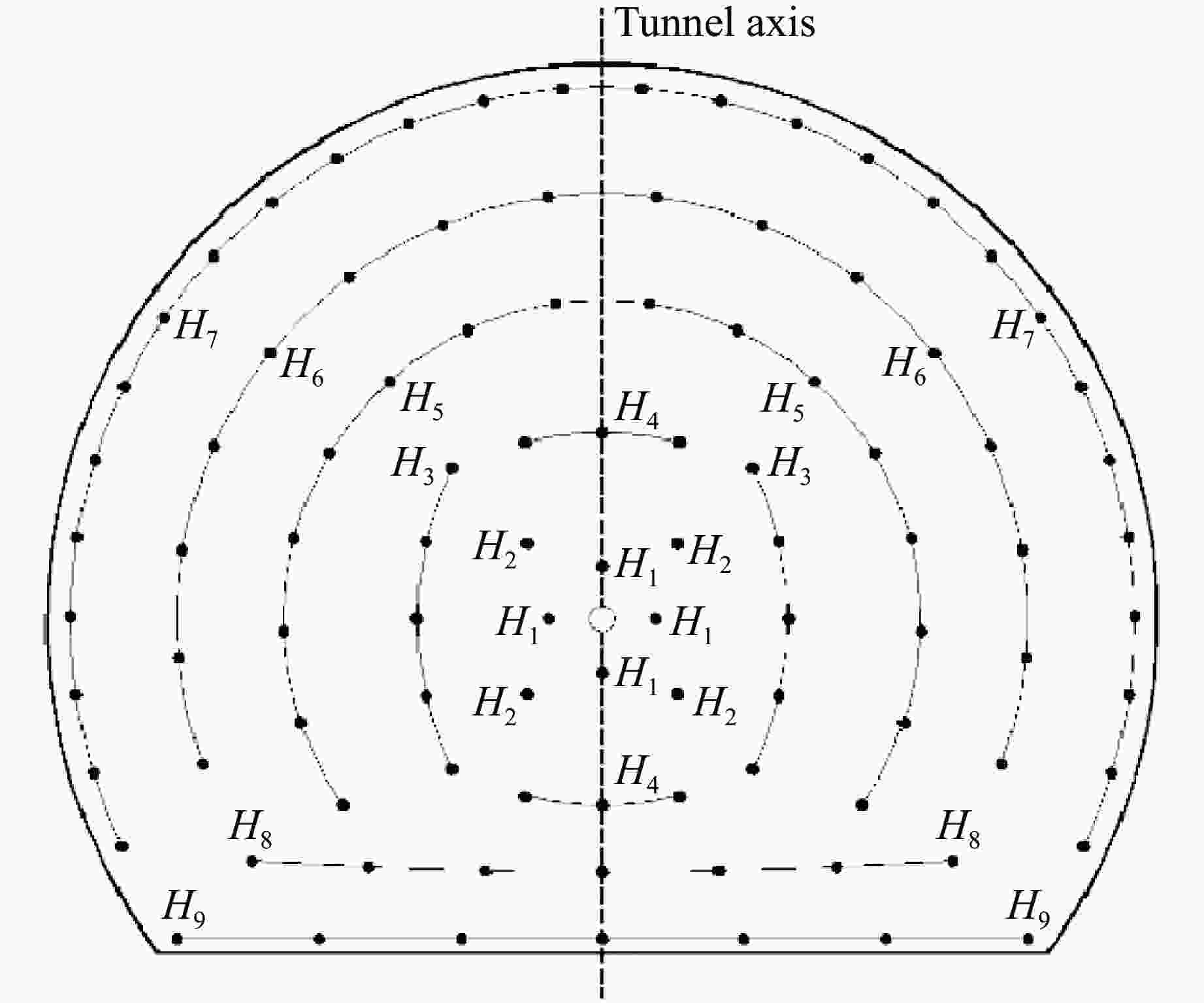

图 5 原爆破设计方案

Figure 5. Original blasting design scheme

下载: 全尺寸图片幻灯片

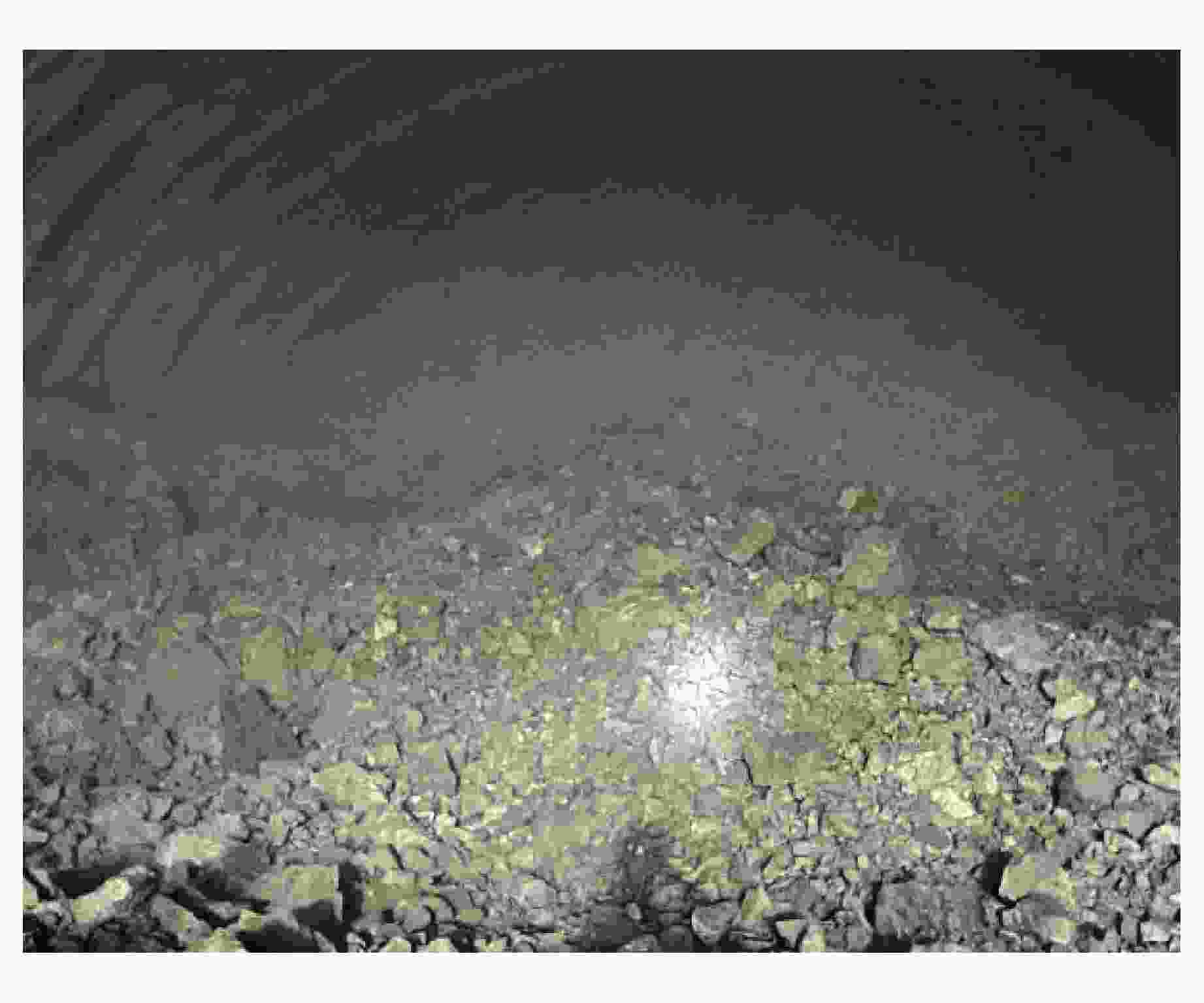

图 6 原方案下的爆破效果

Figure 6. Blasting effect under original scheme

下载: 全尺寸图片幻灯片

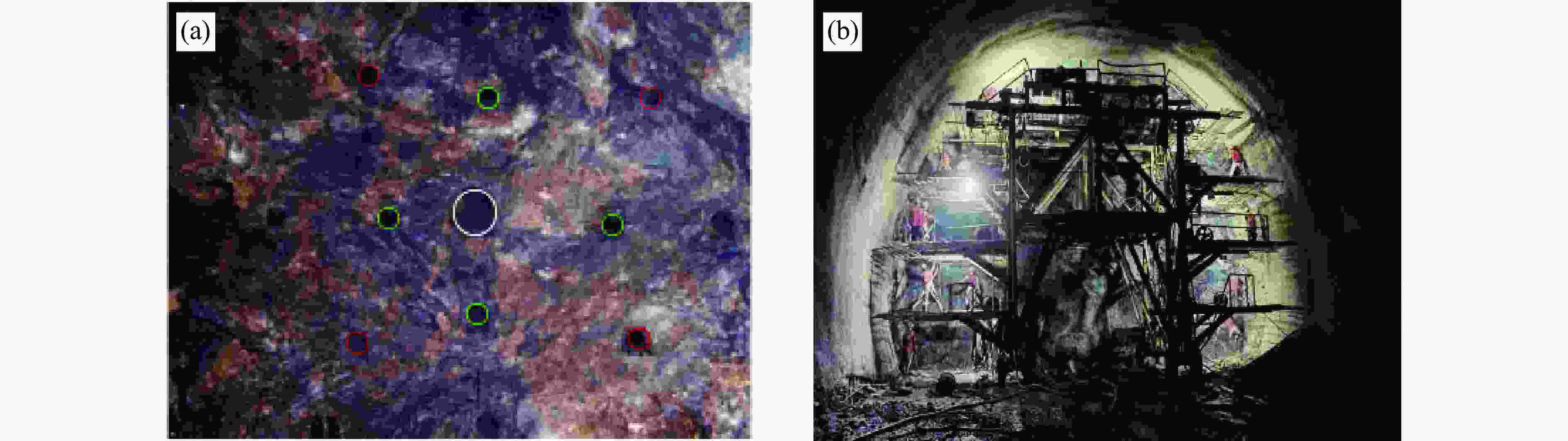

图 7 现场炮孔分布(a)及装药现场(b)

Figure 7. Field blasthole distribution (a) and charge instructions (b)

下载: 全尺寸图片幻灯片

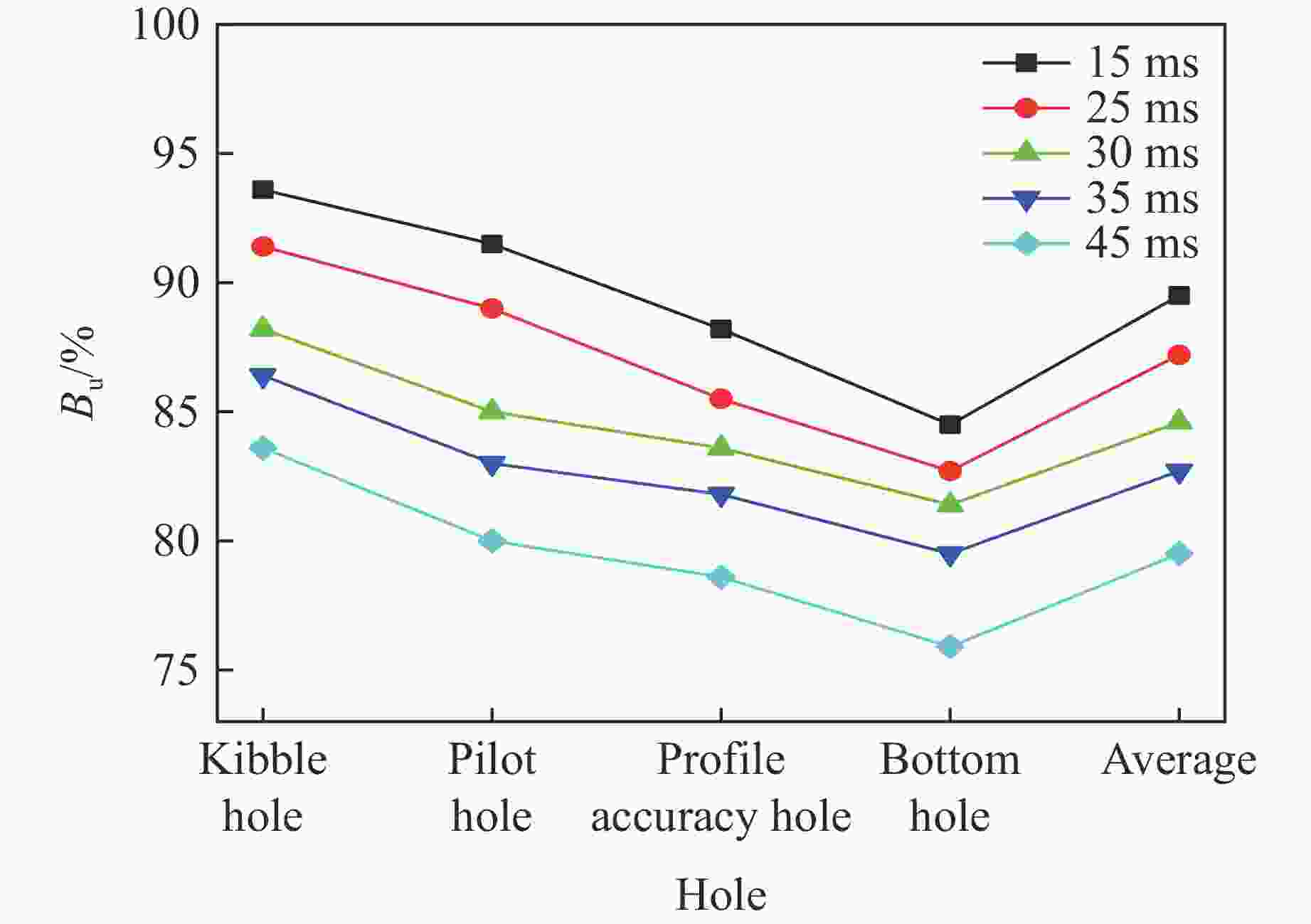

图 8 炮孔利用率

Figure 8. Blasthole utilization

下载: 全尺寸图片幻灯片

表 1 模型及现场岩石的相关参数

Table 1. Model and field rock-related parameters

Material	$\,\rho$ /(kg·m⁻³)	${\sigma }{_{\mathrm{c} } }$ /MPa	${C}{_{\mathrm{p} } }$ /(m·s⁻¹)	E/GPa	$\mu$
Cast material	2080	20.8	2982.1	17.1	0.177
Rocks on site	2840	121	4900	53	0.21

下载: 导出CSV

表 2 模型试验方案^[21]

Table 2. Model test schemes^[21]

Scheme	$\tau$ /ms	a/cm	b/cm	h₁/cm	d₀/cm	d₁/cm
T-1	0	5.0	10.0	13.0	2.0	1.2
T-2	1	5.0	10.0	13.0	2.0	1.2
T-3	3	5.0	10.0	13.0	2.0	1.2
T-4	5	5.0	10.0	13.0	2.0	1.2

下载: 导出CSV

表 3 碎岩统计

Table 3. Rock fragmentation statistics

Scheme	Mass/kg (Mass fraction/%)
Scheme	0–19.0 mm	19.0–26.5 mm	26.5–37.5 mm	37.5–53.0 mm	53.0–63.0 mm	63.0–75.0 mm	>75.0 mm
T-1	1.60(13.66)	0.62(5.83)	1.16(11.24)	1.27(22.90)	0.65(5.41)	0.98(7.83)	3.28(33.14)
T-2	1.64(23.26)	0.70(15.31)	1.35(15.41)	2.75(15.31)	0.65(5.79)	0.94(6.38)	3.98(18.55)
T-3	2.37(19.37)	1.56(11.58)	1.57(15.93)	1.56(17.19)	0.59(4.70)	0.65(8.42)	1.89(22.81)
T-4	2.76(25.77)	1.65(9.57)	2.27(13.58)	2.45(12.65)	0.67(2.62)	1.20(6.56)	3.25(29.24)

下载: 导出CSV

表 4 爆腔参数和炮孔利用率

Table 4. Cavity parameters and blast hole utilization rate

Scheme	Blast cavity volume/cm³	Detonation depth/cm	Blast hole utilization/%
T-1	7960	11.40	87.7
T-2	6760	11.63	89.5
T-3	9450	11.59	89.2
T-4	8595	11.52	88.6

下载: 导出CSV

表 5 原隧道爆破参数

Table 5. Original tunnel blasting parameters

Serial number	Name of hole	$\tau$ /ms	d₂/mm	L₁/m	a₁/cm	W/kg	d₃/mm	N	Q/kg
H₀	Holes in the middle		100	2.2				0	0
H₁	Kibble hole	0	42	2.2	40	1.5	32	4	6.0
H₂	Pilot hole 1	30	42	2.0	80	1.3	32	4	5.2
H₃	Pilot hole 2	80	42	2.0	60	1.2	32	10	12.0
H₄	Pilot hole 3	130	42	2.0	60	1.2	32	6	7.2
H₅	Pilot hole 4	180	42	2.2	70	1.2	32	16	19.2
H₆	Pilot hole 5	230	42	2.2	80	1.2	32	16	19.2
H₇	Profile accuracy hole 1	280	42	2.2	60	0.4	32	28	11.2
H₈	Bottom hole 1	330	42	2.2	90	1.4	32	7	9.8
H₉	Bottom hole 2	380	42	2.2	100	1.5	32	7	10.5

下载: 导出CSV

表 6 原方案爆破效果

Table 6. Blasting effect of original scheme

Hole	l_a/m	B_u/%	Hole	l_a/m	B_u/%
Kibble hole	0.26	88.2	Profile accuracy hole	0.36	83.6
Pilot hole	0.30	85.0	Bottom hole	0.41	81.4

下载: 导出CSV

表 7 优化后起爆网路设计方案

Table 7. Optimized initiation network design scheme

$\tau /$ ms	Delay time/ms
$\tau /$ ms	H₁	H₂	H₃	H₄	H₅	H₆	H₇	H₈	H₉
30	0	30	80	130	180	230	280	330	380
15	0	15	65	115	165	215	265	315	365
25	0	25	75	125	175	225	275	325	375
35	0	35	85	135	185	235	285	335	385
45	0	45	95	145	195	245	295	345	395

下载: 导出CSV

表 8 炮孔利用率

Table 8. Blasthole utilization

$\tau$ /ms	Hole	L₁/m	l_a/m	B_u/%	B_u,ave/%	Cycle footage/m
15	Kibble hole	2.2	0.14	93.6	89.5	1.92
	Pilot hole	2.0	0.17	91.5
	Profile accuracy hole	2.2	0.26	88.2
	Bottom hole	2.2	0.34	84.5
25	Kibble hole	2.2	0.19	91.4	87.2	1.87
	Pilot hole	2.0	0.22	89.0
	Profile accuracy hole	2.2	0.32	85.5
	Bottom hole	2.2	0.38	82.7
30	Kibble hole	2.2	0.26	88.2	84.6	1.82
	Pilot hole	2.0	0.30	85.0
	Profile accuracy hole	2.2	0.36	83.6
	Bottom hole	2.2	0.41	81.4
35	Kibble hole	2.2	0.30	86.4	82.7	1.78
	Pilot hole	2.0	0.34	83.0
	Profile accuracy hole	2.2	0.40	81.8
	Bottom hole	2.2	0.45	79.5
45	Kibble hole	2.2	0.36	83.6	79.5	1.71
	Pilot hole	2.0	0.40	80.0
	Profile accuracy hole	2.2	0.47	78.6
	Bottom hole	2.2	0.53	75.9

下载: 导出CSV

参考文献(22)

[1]	中华人民共和国工业和信息化部. 关于推进民爆行业高质量发展的意见 [EB/OL]. (2018-11-13) [2022-08-11]. http://www.gov.cn/gongbao/content/2019/content_5366488.htm. Ministry of Industry and Information Technology of the People’s Republic of China. Opinions on promoting high quality development of civil explosion industry [EB/OL]. (2018-11-13)[2022-08-11]. http://www.gov.cn/gongbao/content/2019/content_5366488.htm.
[2]	中华人民共和国工业和信息化部. 工业数码电子雷管标准体系建设方案(试行) [EB/OL]. (2021-10-27) [2021-11-02]. https://wap.miit.gov.cn/jgsj/aqs/gzdt/art/2021/art_f93f3384a8444e15b1beecdd7ae4cf6a.html. Ministry of Industry and Information Technology of the People’s Republic of China. Industrial digital electronic detonator standard system construction scheme (Trial) [EB/OL]. (2021-10-27) [2021-11-02]. https://wap.miit.gov.cn/jgsj/aqs/gzdt/art/2021/art_f93f3384a8444e15b1beecdd7ae4cf6a.html.
[3]	李创新, 刘仕佳, 常根召, 等. 电子雷管推广使用问题探究 [J]. 煤矿爆破, 2018, 36(2): 14–16. doi: 10.3969/j.issn.1674-3970.2018.02.005 LI C X, LIU S J, CHANG G Z, et al. Research on the use of electronic detonators [J]. Coal Mine Blasting, 2018, 36(2): 14–16. doi: 10.3969/j.issn.1674-3970.2018.02.005
[4]	姚华南. 电子雷管在巷道掘进中的应用研究 [J]. 煤矿爆破, 2021, 39(4): 25–28. doi: 10.3969/j.issn.1674-3970.2021.04.008 YAO H N. Application of electronic detonator in tunnel excavation [J]. Coal Mine Blasting, 2021, 39(4): 25–28. doi: 10.3969/j.issn.1674-3970.2021.04.008
[5]	吴献明, 李中辉, 张文锡, 等. 数码电子雷管与非电导爆管雷管在露天深孔爆破中的应用对比 [J]. 西部探矿工程, 2021, 33(11): 14–16. doi: 10.3969/j.issn.1004-5716.2021.11.005 WU X M, LI Z H, ZHANG W X, et al. Application comparison of digital electronic detonator and non-conductive detonator in open pit deep hole blasting [J]. West-China Exploration Engineering, 2021, 33(11): 14–16. doi: 10.3969/j.issn.1004-5716.2021.11.005
[6]	CHO S H, KANEKO K. Influence of the applied pressure waveform on the dynamic fracture processes in rock [J]. International Journal of Rock Mechanics and Mining Sciences, 2004, 41(5): 771–784. doi: 10.1016/j.ijrmms.2004.02.006
[7]	HUANG D, QIU X Y, SHI X Z, et al. Experimental and numerical investigation of blast-induced vibration for short-delay cut blasting in underground mining [J]. Shock and Vibration, 2019(2): 5843516. doi: 10.1155/2019/5843516
[8]	黄宝龙. 岩巷掘进准直眼掏槽爆破试验研究 [D]. 北京: 中国矿业大学(北京), 2011. HUANG B L. Research on quasi-parallel cutting blast in rock drivage [D]. Beijing: China University of Mining and Technology (Beijing), 2011.
[9]	单仁亮, 黄宝龙, 蔚振廷, 等. 岩巷掘进准直眼掏槽爆破模型试验研究 [J]. 岩石力学与工程学报, 2012, 31(2): 256–264. doi: 10.3969/j.issn.1000-6915.2012.02.004 SHAN R L, HUANG B L, WEI Z T, et al. Model test of quasi-parallel cut blasting in rock drivage [J]. Chinese Journal of Rock Mechanics and Engineering, 2012, 31(2): 256–264. doi: 10.3969/j.issn.1000-6915.2012.02.004
[10]	SHAPIRO V Y. Efficiency of cut configuration in driving tunnels with a set of deep blast holes [J]. Soviet Mining Science, 1989, 25(4): 379–386. doi: 10.1007/BF02528560
[11]	龚敏, 文斌, 王华. 掏槽参数对煤矿岩巷爆破效果的影响 [J]. 爆炸与冲击, 2015, 35(4): 576–584. doi: 10.11883/1001-1455(2015)04-0576-09 GONG M, WEN B, WANG H. Influences of cut parameters on blasting effect in rock roadway of coal mine [J]. Explosion and Shock Waves, 2015, 35(4): 576–584. doi: 10.11883/1001-1455(2015)04-0576-09
[12]	龚敏, 王灿华, 梁立勋, 等. 硬岩掘进中主要爆破参数的确定与作用 [J]. 煤炭学报, 2015, 40(7): 1526–1533. doi: 10.13225/j.cnki.jccs.2014.1766 GONG M, WANG C H, LIANG L X, et al. Function analysis and confirming method of key blasting parameters for excavating in hard rock [J]. Journal of China Coal Society, 2015, 40(7): 1526–1533. doi: 10.13225/j.cnki.jccs.2014.1766
[13]	傅洪贤, 沈周, 赵勇, 等. 隧道电子雷管爆破降振技术试验研究 [J]. 岩石力学与工程学报, 2012, 31(3): 597–603. doi: 10.3969/j.issn.1000-6915.2012.03.018 FU H X, SHEN Z, ZHAO Y, et al. Experimental study of decreasing vibration technology of tunnel blasting with digital detonator [J]. Chinese Journal of Rock Mechanics and Engineering, 2012, 31(3): 597–603. doi: 10.3969/j.issn.1000-6915.2012.03.018
[14]	李清, 于强, 张迪, 等. 地铁隧道精确控制爆破延期时间优选及应用 [J]. 振动与冲击, 2018, 37(13): 135–140, 170. doi: 10.13465/j.cnki.jvs.2018.13.021 LI Q, YU Q, ZHANG D, et al. Metro tunnel precisely controlled blasting’s delay time optimization and its application [J]. Journal of Vibration and Shock, 2018, 37(13): 135–140, 170. doi: 10.13465/j.cnki.jvs.2018.13.021
[15]	孔祥松, 刘响钟, 周纪军, 等. 岩石工程爆破破碎的机理研究 [J]. 矿业研究与开发, 2013, 33(4): 118–121. doi: 10.13827/j.cnki.kyyk.2013.04.011 KONG X S, LIU X Z, ZHOU J J, et al. Study on fragmentation mechanism for rock blasting engineering [J]. Mining Research and Development, 2013, 33(4): 118–121. doi: 10.13827/j.cnki.kyyk.2013.04.011
[16]	马芹永, 袁璞, 张经双, 等. 立井直眼微差爆破模型试验振动测试与分析 [J]. 振动与冲击, 2015, 34(6): 172–176. doi: 10.13465/j.cnki.jvs.2015.06.033 MA Q Y, YUAN P, ZHANG J S, et al. Blasting vibration measurement and analyses of millisecond blasting models for vertical shaft blasting [J]. Journal of Vibration and Shock, 2015, 34(6): 172–176. doi: 10.13465/j.cnki.jvs.2015.06.033
[17]	李鹏, 吕良哲, 陈智山, 等. 隧道爆破中合理微差时间的选择 [J]. 采矿技术, 2011, 11(5): 127–128. doi: 10.3969/j.issn.1671-2900.2011.05.048 LI P, LYU L Z, CHEN Z S, et al. Selection of reasonable millisecond time in tunnel blasting [J]. Mining Technology, 2011, 11(5): 127–128. doi: 10.3969/j.issn.1671-2900.2011.05.048
[18]	戴俊. 爆破工程 [M]. 2版. 北京: 机械工业出版社, 2015. DAI J. Blasting engineering [M]. 2nd ed. Beijing: China Machine Press, 2015.
[19]	周传波. 深孔爆破一次成井模拟优化与应用研究 [D]. 武汉: 中国地质大学, 2004. ZHOU C B. Study on simulation optimization and application of shaft formation by one deep-hole blasting [D]. Wuhan: China University of Geosciences, 2004.
[20]	宗琦, 傅菊根, 徐华生. 立井冻土掘进爆破技术的研究与应用 [J]. 岩土力学, 2007, 28(9): 1992–1996. doi: 10.3969/j.issn.1000-7598.2007.09.043 ZONG Q, FU J G, XU H S. Study and application of frozen soil blasting technique in shaft [J]. Rock and Soil Mechanics, 2007, 28(9): 1992–1996. doi: 10.3969/j.issn.1000-7598.2007.09.043
[21]	李洪伟, 黄昕旭, 吴立辉, 等. 电子雷管在岩巷爆破中掏槽孔微差时间试验研究及数值模拟 [J]. 金属矿山, 2022(7): 64–72. doi: 10.19614/j.cnki.jsks.202207009 LI H W, HUANG X X, WU L H, et al. Experimental study and numerical simulation on micro-difference time of cutting hole of electronic detonator in rock roadway blasting [J]. Metal Mine, 2022(7): 64–72. doi: 10.19614/j.cnki.jsks.202207009
[22]	唐建华, 宗琦, 马长世. 试析筒形直眼掏槽产生大块的机理 [J]. 煤矿爆破, 1995(4): 21–23. TANG J H, ZONG Q, MA C S. Analysis on the mechanism of large block in cylindrical straight eye cutting [J]. Coal Mine Blasting, 1995(4): 21–23.
