Molecular Dynamics Simulation of Mechanical Properties of Polymer Bonded Explosive under Tension Loading
-
摘要: 采用分子动力学方法研究了拉伸加载下HMX基PBX界面力学行为的应变率依赖性。模拟结果显示,PBX的拉伸强度和弹性模量随着应变率的增加而增大。HMX-F2311的断裂方式与应变率相关:初始应变主要集中于黏结剂F2311,在低应变率下形成了一条大致垂直于加载方向的主裂纹;随着拉伸应变率的增加,破坏路径将分布在整个模型上;PBX的断裂失效是由于黏结剂F2311的脱粘。在单轴拉伸加载过程中,HMX-F2311的势能随拉伸应变率的增加而迅速增大,尤其在高应变率拉伸加载下,范德华力相互作用对势能的演变起到了决定性作用。分子动力学模拟揭示了应变率对HMX-F2311界面微观结构、力学行为和断裂损伤机制的影响,对PBX的设计、制备和安全使用具有重要意义。Abstract: In this paper, molecular dynamics method is used to study the strain rate dependence of HMX-based polymer bonded explosive (PBX) interface under dynamic tension loading. Our results show that the tension strength and elastic modulus of PBX increase with the increasing of strain rate. The fracture of HMX-F2311 is dependent on the strain rate: the initial strain mainly appears on the binder F2311, a main crack perpendicular to the loading direction is formed at low strain rate, while the failure path distributes on the whole model under high strain rate; the fracture of PBX is due to the debonding of binder. With the increasing of strain rate, the potential energy of HMX-F2311 increases rapidly, and the van der Waals force interaction plays a crucial role in the evolution of potential energy under high strain rate. The simulation reveals the effect of strain rate on the interface microstructure, mechanical behavior and fracture mechanism of the HMX-F2311, providing opinions for the design, preparation and safety of PBX.
-
聚合物黏结炸药(polymer bonded explosive,PBX)是一种高度填充的颗粒复合材料,主要由含能单质炸药晶粒和聚合物黏结剂以及其他增塑剂、钝感剂等混合而成[1-3]。PBX具有低感度、高爆速、良好的物理安定性等特点,广泛应用于火箭推进剂、弹头和采矿等军事和民用领域。相对于单质炸药晶粒,黏结剂的弹性模量相对较低且易于变形,在低速撞击、拉伸和压缩等外部刺激下,复杂的热-力-化学耦合反应可能沿着炸药晶体与黏结剂之间的界面产生,从而影响PBX的稳定性[4-5]。因此,研究炸药晶体与黏结剂之间的界面行为对于PBX的设计和应用具有重要意义。
目前,人们对PBX的力学行为、结构变形和断裂机理开展了大量研究。例如:Yeager等[6]通过中子反射仪观察到在HMX晶体与黏结剂Estane之间存在一个明显的界面混合层(厚度约6 nm),该混合层可能影响黏结剂与炸药之间的界面附着力;Rae等[7]通过巴西实验研究了PBX的拉伸断裂行为,发现微裂纹通常在大颗粒的边界形成,并垂直于加载方向扩展,导致PBX断裂,在裂纹处黏结剂被拉成纤维细丝,这被认为会影响炸药的拉伸强度;Xiao等[8]通过动态拉伸实验研究了RDX基PBX的拉伸性能,发现其拉伸行为表现出明显的高应变率依赖性,炸药颗粒与黏结剂之间的界面脱粘是主要的失效模式。然而,仅通过实验很难完全揭示PBX在拉伸加载下的力学响应,如应力局部化、微观结构演变等。
数值模拟方法是研究PBX力学行为的有效手段,近年来,人们针对含能晶体、聚合物黏结剂及损伤界面提出了不同的本构模型。Wang等[9]考虑了由于黏结剂破裂和脱粘引起的速率相关损伤,为黏结剂与PBX界面建立了损伤黏弹性模型,并模拟了PBX9501的动态力学响应,发现PBX9501的拉伸强度与应变速率有关,且断裂方式为黏结剂脱粘。Dai等[10]使用内聚力模型(cohesive zone modeling,CZM)研究了PBX9501在单轴准静态拉伸下的失效演化,发现在整个拉伸过程中,拉伸应变起源于较软的黏结剂,拉伸应变的持续累积导致黏结剂脱粘。分子动力学(molecular dynamics,MD)方法作为一种广泛使用的数值模拟技术,可以揭示界面局部结构演化和微观力学行为[11-14]。Xiao等[15-17]应用COMPASS力场计算了一系列HMX基PBX炸药的弹性力学性能,提出了多种黏结剂(Estane5703、PEG、PVDF、PCTFE等)对PBX结构和力学性能的影响。Wang等[18]通过MD模拟研究了应变率对RDX基PBX的动态力学响应和失效机制的影响,发现PBX的初始损伤主要发生在黏结剂区域。Lv等[19]使用MD模拟研究了温度和应变率对TATB-F2314界面力学性能及微观结构的影响,发现黏结剂F2314会扩散进入TATB层,导致TATB-F2314界面处出现“内嵌状”界面混合层,并且随着温度的升高,界面混合层厚度逐渐增大。目前,通过MD方法,在原子尺度上对含能晶体-黏结剂界面的微观变形机理和力学性能的研究较少,主要原因是难以建立高颗粒填充且能真实反映PBX细观特性的结构模型。
本研究通过MATLAB编程建立复杂的PBX炸药模型,即含氟聚合物F2311包覆在多个以HMX为基的炸药颗粒外形成HMX-F2311界面模型,采用MD方法模拟单轴拉伸下HMX-F2311炸药的力学性能,通过分析HMX-F2311的拉伸应力-应变曲线、界面微观结构演变和能量分布,探讨应变率对PBX力学性能的影响。
1. 力场和模型的建立
1.1 力 场
HMX-F2311的力场由HMX势、F2311势以及HMX与F2311之间的界面相互作用势组成,因此HMX-F2311系统的总能量可写为
Etotal=EHMX+EF2311+Einterface (1) 式中:
EHMX 和EF2311 分别为HMX炸药晶体和黏结剂F2311的能量,Einterface 为炸药与黏结剂之间的界面相互作用能。HMX所用力场是由Smith提出[20-22]的完整炸药力场,包含分子内和分子间相互作用。黏结剂F2311所用力场为适合聚合物添加剂的COMPASS力场[23-24],可准确描述聚合物的链状分子结构。界面相互作用能Einterface 则用本课题组前期工作中得到的力场[25]描述,该力场采用Morse势描述界面原子间的吸引力,采用指数衰减函数描述排斥力ϕMorse=D0[e−2α(r−r0)−2e−α(r−r0)] (2) ϕrep=Ae−r/ρ (3) 式中:
ϕMorse 、ϕrep 分别为界面原子间的吸引力和排斥力,r 为原子间距离,D0 、r0 、α 为Morse力场参数,A 、ρ 为指数力场参数。由此,将3个不同的势组合成一个描述复杂PBX系统的完整力场,并由LAMMPS程序调用进行MD模拟。1.2 初始模型

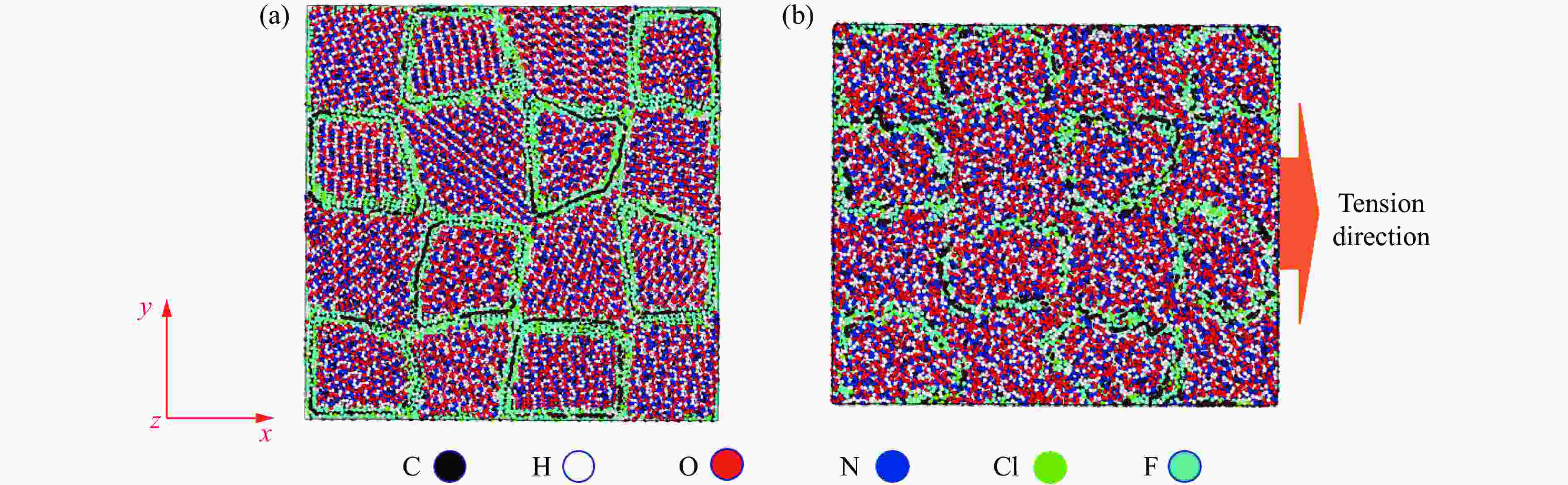

首先,使用MATLAB程序建立F2311包覆HMX的PBX界面初始模型,如图1(a)所示。模型中x、y方向各有4个HMX晶体颗粒,z方向有2个HMX晶体颗粒,黏结剂F2311均匀包裹在颗粒的边缘。模型尺寸约为200 Å×200 Å×100 Å,原子数约为280000。

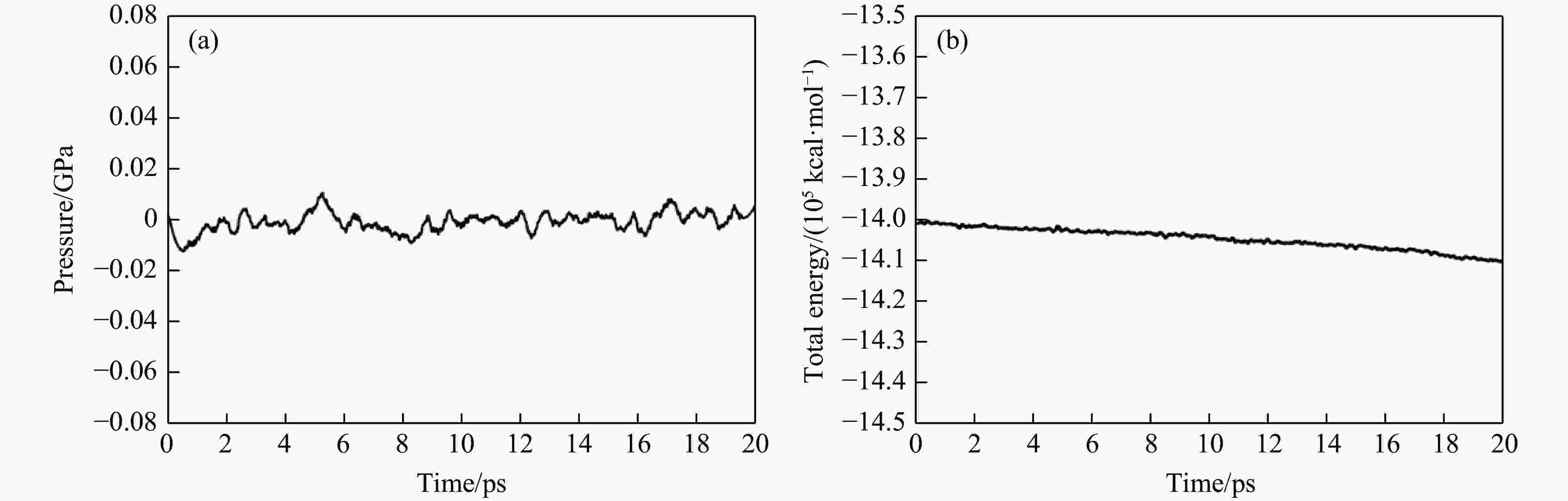

HMX-F2311界面模型的优化过程分为4个步骤:能量最小化、优化原子坐标、退火消除残余应力以及获得平衡构象。首先,对HMX-F2311界面模型进行几何弛豫,采用力收敛公差为10−8 kcal/(mol·Å)的共轭梯度法进行能量最小化。其次,在NPT系综下进行MD模拟,以优化原子坐标,压力为标准大气压,温度为300 K,步长为0.1 fs,模拟时间为40 ps。接着,为降低系统的能量,消除残余应力,对模型进行退火处理。将体系温度迅速上升至350 K,弛豫50 ps后,降至300 K,继续弛豫50 ps。退火过程在NPT系综下进行,模型尺寸将发生明显变化。最后,采用NVT系综对体系进行结构优化,模拟时间为20 ps。优化后的HMX-F2311界面结构见图1(b)。NVT优化过程中的压力和能量随时间的变化曲线如图2所示。系统的压力和能量最终趋于稳定,上下波动小于5%,表明此时HMX-F2311结构达到平衡。将模拟得到的平衡结构作为初始构型,进行不同应变率下单轴拉伸的MD模拟。
1.3 拉伸加载
本研究共计算了4组不同应变率下HMX-F2311的单轴拉伸加载过程,应变率分别为0.5×1010、1.0×1010、2.5×1010 和5.0×1010 s−1。在NVT系综中分别运行了8.0×105、5.0×105、3.0×105和1.5×105步MD模拟,以执行拉伸过程。整个系统以恒定的应变率沿x轴均匀拉伸,拉伸过程是连续的。因此,整个系统在每一步都处于非平衡状态。在加载过程中,每个步骤都保存了拉伸方向上的压力
px 和模拟盒尺寸Lx ,设Lx0 为拉伸变形前沿拉伸方向的模拟盒尺寸(ε=0 ),则拉伸应变ε 和应力σ 分别为ε=(Lx−Lx0)/Lx0 (4) σ=−px (5) 2. 动态拉伸下应变率对PBX界面的影响

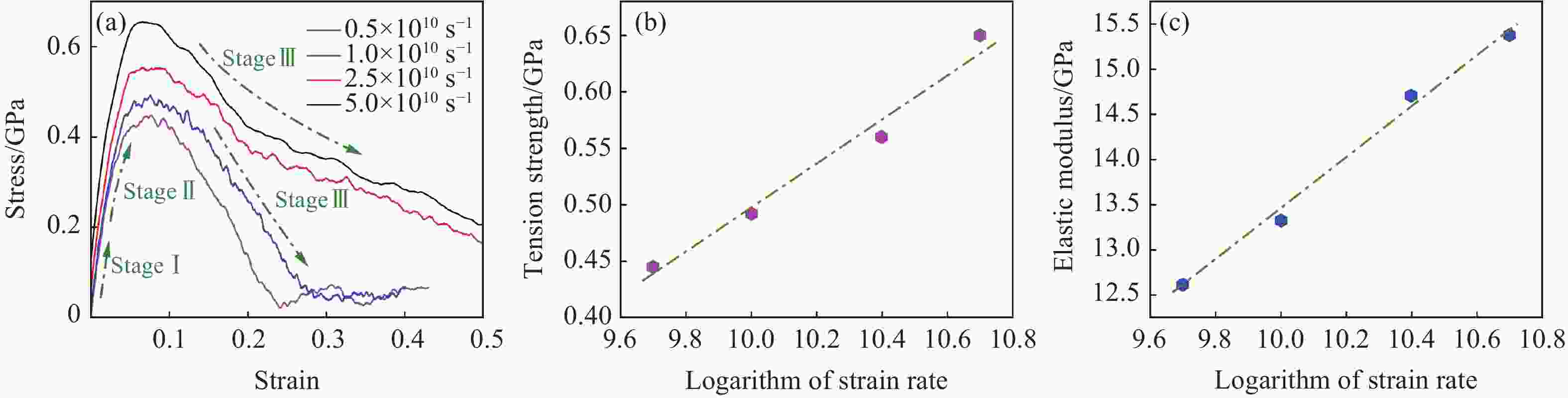

为了研究应变率对HMX-F2311界面拉伸变形的影响,在应变率为0.5×1010、1.0×1010、2.5×1010 和5.0×1010 s−1下进行了一系列动态拉伸模拟,应力-应变曲线如图3(a)所示。不同应变率下的拉伸应力-应变曲线表现出相似的特征,均可分为3个阶段:弹性阶段(Ⅰ)、塑性阶段(Ⅱ)和破坏阶段(Ⅲ)。在拉伸加载初期,应力随应变的增加而线性增加,即弹性阶段(

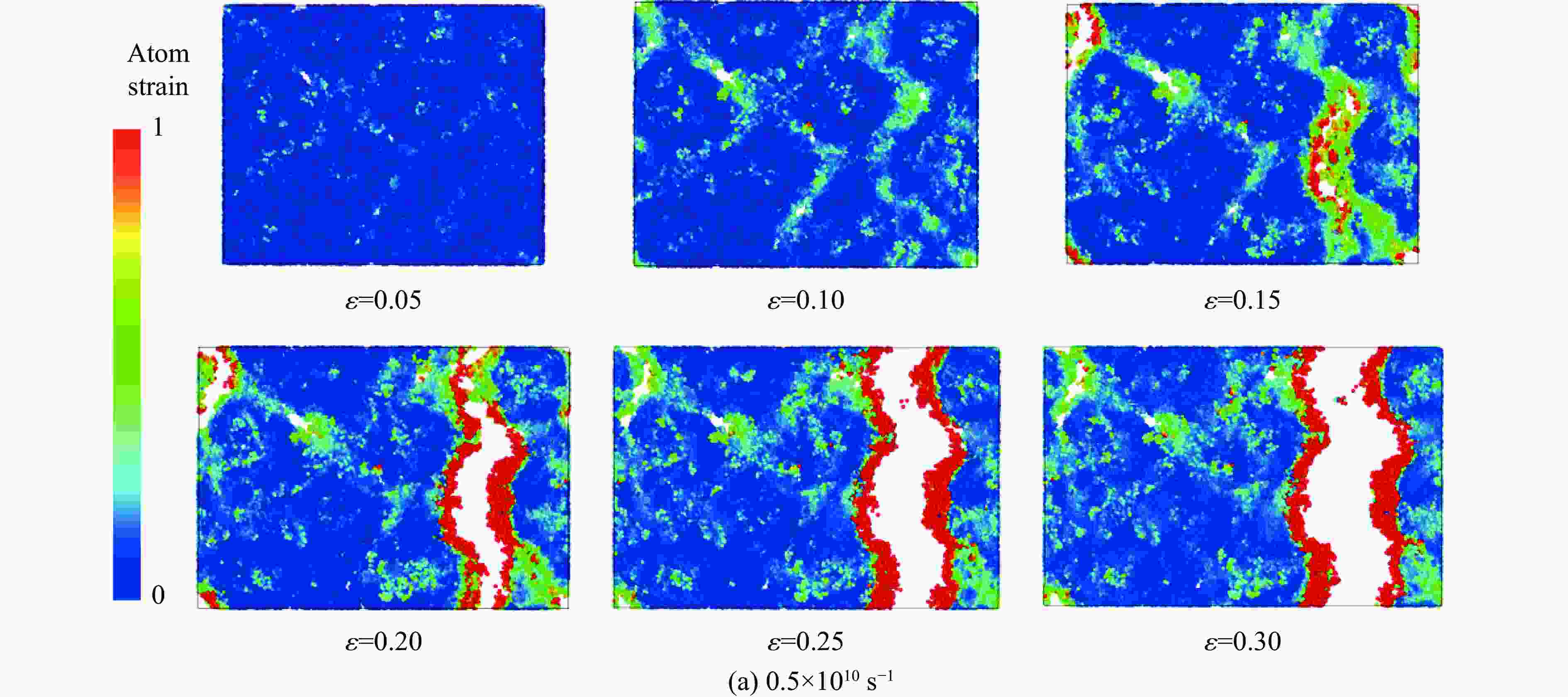

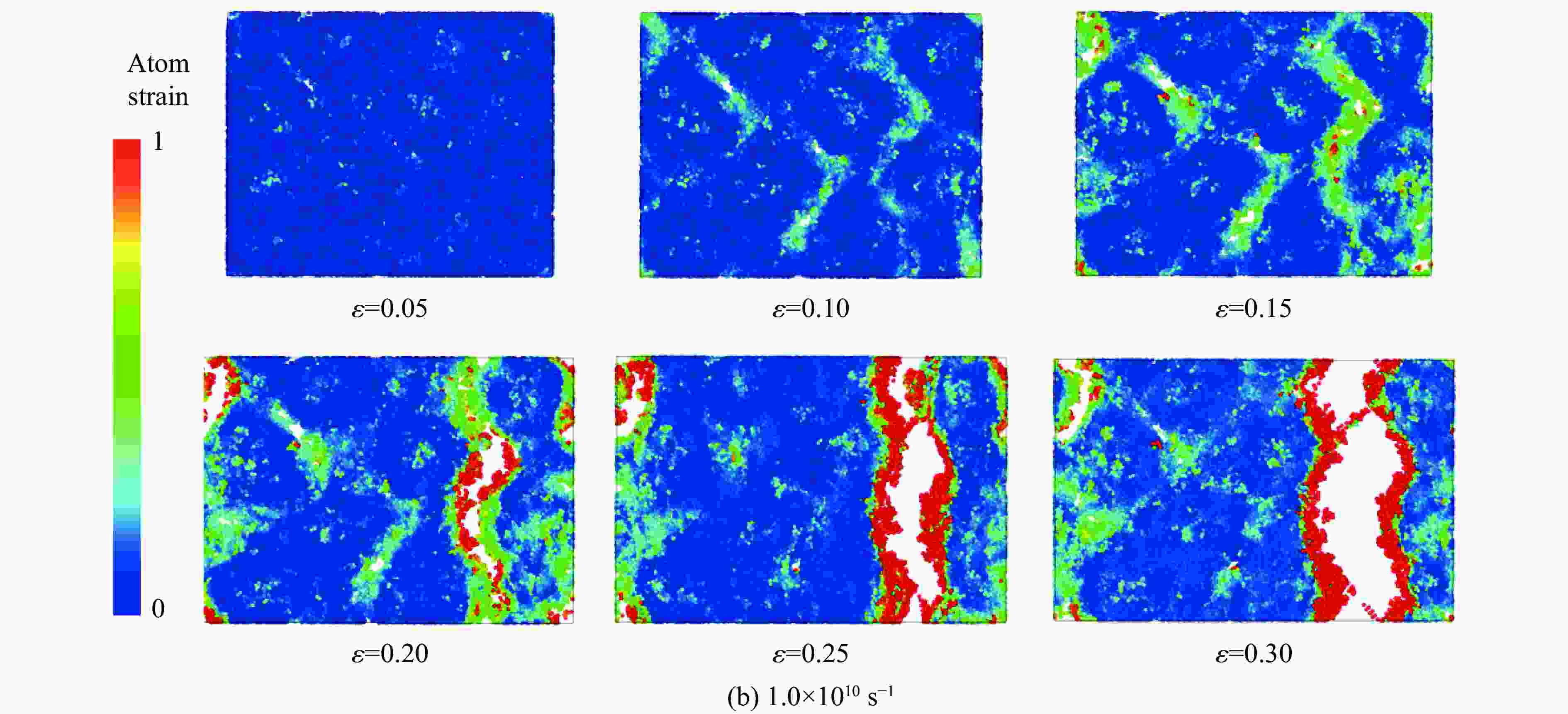

ε=0.025 );在应力-应变曲线中没有明显的屈服点,应力持续非线性增加至PBX的拉伸强度(ε=0.080 ),即塑性阶段;达到拉伸强度后,随着应变的增大,应力持续减小,PBX的力学性能逐步劣化失效,为破坏阶段。在模拟中,采用应力-应变曲线中的极值应力作为PBX的拉伸强度,并将弹性阶段的应力-应变曲线斜率作为PBX的弹性模量。如图3(b)和图3(c)所示,拉伸强度和弹性模量均随拉伸应变率的增加而增大,随对数应变率的增加而线性增大。为了比较不同应变率(0.5×1010、1.0×1010、2.5×1010 和5.0×1010 s−1)下PBX的微观结构演变,通过OVITO可视化程序计算了拉伸过程中每个原子的局部应变分布,如图4所示。在低应变率(0.5×1010、1.0×1010 s−1)拉伸加载下:当

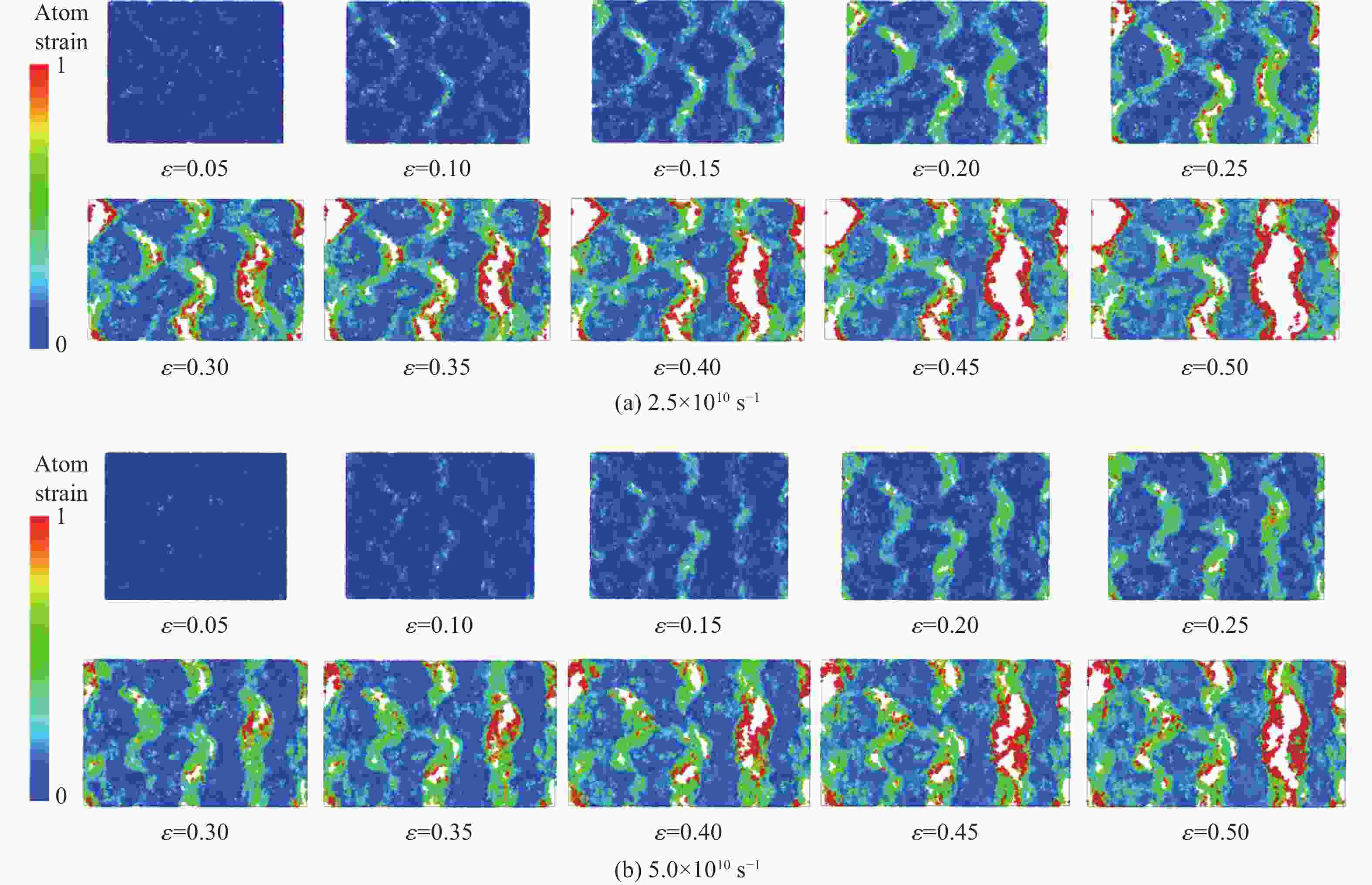

ε=0.05 时,靠近黏结剂区域的应变明显高于炸药晶体的内部应变,表明在拉伸加载下原子应变主要集中在较软的黏结剂F2311上;当应力达到拉伸强度后(ε=0.10 ),炸药晶体与黏结剂F2311界面处出现了部分孔洞和微裂纹;当ε=0.15 时,靠近加载侧的界面逐渐开裂,出现黏结剂脱粘现象;随着拉伸的持续,黏结剂的脱粘降低了PBX的承载能力,导致材料的力学性能逐渐劣化;当ε=0.25 时,PBX的拉应力降到最低,在靠近加载侧的界面处沿垂直于加载方向产生了一条主裂纹。PBX的失效模式为黏结剂脱粘。如图5所示,相比于低应变率拉伸加载,在高应变率(2.5×1010 和5.0×1010 s−1)拉伸加载下,PBX微观结构演变整体上差异不大。加载初期,PBX的拉伸原子形变主要集中在软黏结剂附近。随着拉伸的持续,相对较弱的HMX-F2311界面发生脱粘。不同的是,在低应变率拉伸下形成了一条大致垂直于加载方向的主裂纹,且断裂位置靠近加载面一侧。随着拉伸应变率的增加,在远离加载侧的界面处也出现了大量微裂纹,破坏路径分布在整个模型上。当

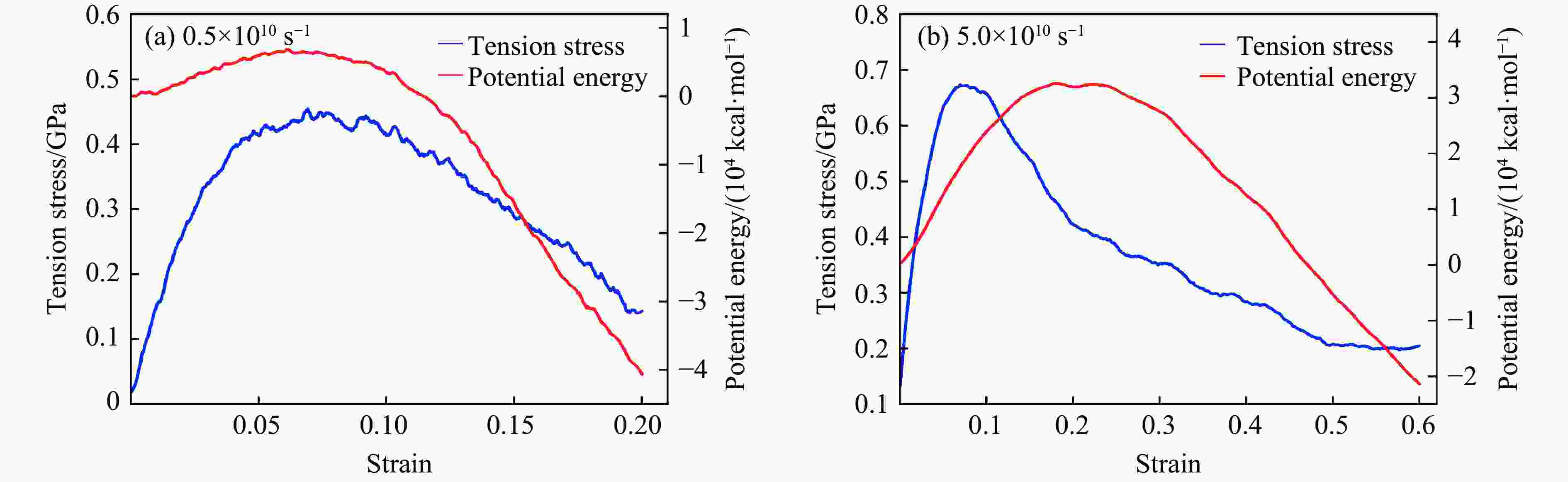

ε=0.20 时,低应变率拉伸加载下HMX-F2311靠近加载侧的界面处已经产生了一条裂纹,而高应变率加载下HMX-F2311界面处只存在孔洞,裂纹并未开始扩展,表明随着应变率的增大,HMX-F2311的抗拉性能增强。HMX-F2311在单轴动态拉伸下的断裂失效是由于黏结剂脱粘,与Rae等[7]通过显微镜观察到的断裂方式相似。为了从能量角度理解PBX在单轴拉伸过程中的形变机制,分析了不同拉伸应变率(0.5×1010和5.0×1010 s−1)下PBX界面的势能随应变的变化情况,如图6所示。在低应变率(0.5×1010 s−1)拉伸加载下:当PBX拉伸处于弹性阶段和塑性阶段时,势能随着应变的增大逐渐增大;当达到HMX-F2311的拉伸强度时,势能也达到极值(0.68×104 kcal/mol),随后迅速下降。然而,在高应变率(5.0×1010 s−1)拉伸加载下,当达到HMX-F2311的拉伸强度后,势能仍然持续升高至极值(3.26×104 kcal/mol),随后下降。随着拉伸应变率的增加,HMX-F2311的势能增加了4倍。

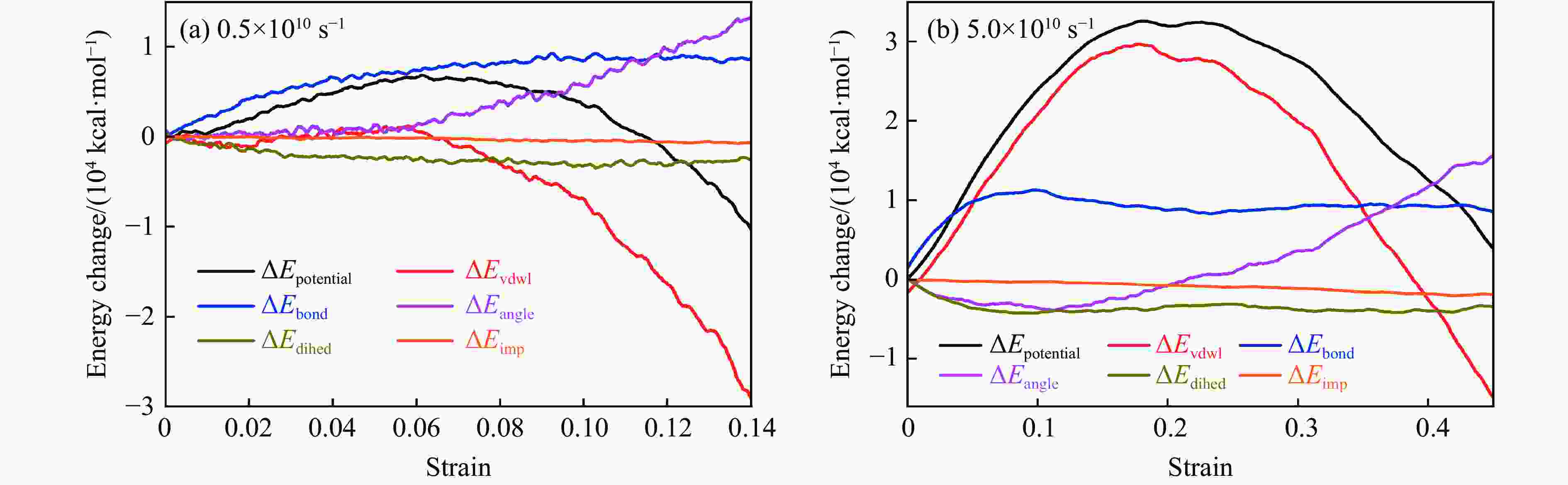

模拟体系的势能一般分为成键相互作用和非键相互作用,其中:成键相互作用主要包括键能、角能、二面角能以及非正常二面角扭转能等,而非键相互作用包括范德华力作用和库仑相互作用。拉伸应变率为0.5×1010和5.0×1010 s−1时PBX界面各势能分项随应变的变化曲线如图7所示。为了便于分析,势能以及各能量分项均减去未拉伸时的初始值,其中:ΔEpotential、ΔEbond、ΔEangle、ΔEdihed、ΔEvdwl、ΔEimp分别为势能、键能、角能、二面角能、范德华力相互作用能、非正常二面角扭转能的变化量,ΔEvdwl、ΔEbond、ΔEangle、ΔEdihed以及ΔEimp均由LAMMPS直接输出。从图7可以看出:单轴拉伸过程中影响势能变化的主要因素是范德华力相互作用,尤其在5×1010 s−1的高应变率下,范德华力相互作用对势能的变化起决定性作用;成键能对势能的贡献较小,其值随应变率的变化不明显;键能和角能在拉伸过程中对势能有一定的影响,尤其是弹性和塑性阶段;二面角能和非正常二面角扭转能在整个拉伸过程中几乎没有变化。
PBX的势能随拉伸应变率的增加而快速增大的原因可能与黏结剂F2311的构象有关。在较低的拉伸应变率下,F2311链有更多的时间进行平衡,并在每一步拉伸后进行滑动、旋转和展开以达到平衡,从而减少界面变形的约束。然而,在高应变率下,F2311链改变原子取向的时间较短,导致HMX-F2311界面处的非平衡状态和更大的变形阻力,从而需要较大的应力才能使PBX界面进一步形变。由此可知,低应变率更有利于黏结剂F2311达到构象平衡。
3. 结 论
采用MD方法模拟了HMX-F2311在不同拉伸速率下的力学性能和断裂机理,得到如下结论。
(1) HMX-F2311的力学性能表现出高应变率依赖性。拉伸强度和弹性模量随着应变率的增加而增大,并与对数应变率呈线性关系。
(2) 在单轴拉伸加载下,应变主要集中在黏结剂F2311附近,并逐渐在界面处形成孔洞和裂纹。PBX的断裂是由于黏结剂F2311的脱粘。在低应变率下形成了一条垂直于加载方向的主裂纹,随着拉伸应变率的增加,破坏路径将分布在整个模型上。
(3) 在单轴拉伸加载过程中,HMX-F2311的势能随拉伸应变率的增加而迅速增大。在高应变率下,范德华力相互作用对拉伸过程中势能的演变起决定作用。
研究结果对于理解PBX界面的微观结构演变及失效机理具有重要意义,也有助于通过建立材料微观结构与性能之间的关系设计和改进PBX复合材料。
-
-
