35 GPa斜波加载下RDX单晶炸药的动力学行为

种涛 张朝辉 王贵林 傅华 李涛 随志磊 郑贤旭

王光勇, 余锐, 马东方, 侯远. 饱水细砂岩动态抗拉与抗压强度试验对比研究[J]. 高压物理学报, 2020, 34(4): 044101. doi: 10.11858/gywlxb.20190857
引用本文: 种涛, 张朝辉, 王贵林, 傅华, 李涛, 随志磊, 郑贤旭. 35 GPa斜波加载下RDX单晶炸药的动力学行为[J]. 高压物理学报, 2022, 36(3): 030103. doi: 10.11858/gywlxb.20210803
WANG Guangyong, YU Rui, MA Dongfang, HOU Yuan. Comparative Study on Dynamic Tensile and Compressive Strength of the Saturated Fine Sandstone[J]. Chinese Journal of High Pressure Physics, 2020, 34(4): 044101. doi: 10.11858/gywlxb.20190857
Citation: CHONG Tao, ZHANG Zhaohui, WANG Guilin, FU Hua, LI Tao, SUI Zhilei, ZHENG Xianxu. Dynamic Behaviors of RDX Single Crystal under Ramp Wave Compression up to 35 GPa[J]. Chinese Journal of High Pressure Physics, 2022, 36(3): 030103. doi: 10.11858/gywlxb.20210803

35 GPa斜波加载下RDX单晶炸药的动力学行为

doi: 10.11858/gywlxb.20210803
基金项目: 国家自然科学基金(11772311);科学挑战计划(TZ2016001);冲击波物理与爆轰物理重点实验室基金(6142A03192007)
详细信息
    作者简介:

    种 涛(1986-),男,博士,主要从事动高压加载技术和材料动力学行为研究.E-mail:maoda318@163.com

    通讯作者:

    郑贤旭(1977-),男,博士,研究员,主要从事含能材料物性及实验诊断技术研究.E-mail:zxxgoal109@sina.com

  • 中图分类号: O521.2; O347.3

Dynamic Behaviors of RDX Single Crystal under Ramp Wave Compression up to 35 GPa

  • 摘要: 利用磁驱动斜波加载10 MA装置和激光干涉测速技术,开展了35 GPa压力下(100)晶向RDX单晶炸药的斜波压缩实验,获得了RDX单晶/LiF单晶窗口界面速度数据。实验结果显示,速度波剖面表现为明显的三波结构,由低到高依次对应弹性波、塑性波和相变波,α-γ相变的起始压力为3.1 GPa。结合修正的多相状态方程和非平衡相变动力学模型,对RDX单晶炸药的斜波压缩过程开展一维流体动力学数值模拟,模拟结果与实验结果基本一致。



  • 含能材料的弹塑性、相变等高压物性与其反应机理及化爆安全性等问题密切相关,是炸药制备、加工、运输和存储的基础和依据[1-3]。由于冲击动载固有的温升效应和炸药的高感度特性,通过冲击加载研究含能材料的动力学特性具有一定的局限性。与冲击加载不同,斜波压缩动态加载实验技术[4]是一个连续的压缩过程,相同压力下样品的温升效应小,因而可以将力学效应和热效应分解开来单独分析,有利于细致地开展含能材料的物态方程研究。另外,斜波压缩下含能材料不易发生化学反应。国内外已利用此技术开展了多种含能材料在高压下的动力学特性研究[5-9]。RDX是一种广泛应用的高能炸药单晶,由于其相变复杂,因此一直以来其高压物性备受关注。分子动力学模拟和静高压实验结果[10]表明,RDX有αβγδε 5种相,其中α相在常温常压下稳定存在,3~4 GPa 开始发生α-γ相变,该相变引起1.6%的体积减小。在基于光谱探测技术的静高压实验和冲击加载实验[11-12]中,都发现了RDX的明显相变信息,但是冲击实验的速度剖面[13-16]不包含相变信息。种涛等[17-20]开展了斜波加载下RDX单晶在0~15 GPa内的动力学响应研究,观测到RDX单晶的弹-黏塑性转变和4 GPa附近的相变,结合弹-黏塑性物理模型、多相状态方程和非平衡相变速率方程,完成了对实验过程的数值模拟。

    本研究基于磁驱动加载10 MA装置和激光干涉测速技术,开展了35 GPa压力下(100)晶向RDX单晶炸药的动力学行为分析,以获取RDX单晶/LiF窗口界面的速度响应数据,探讨不同加载路径对RDX单晶的弹塑性和相变的影响。

    10 MA装置[21]是24路并联向负载区汇流的大型脉冲电流发生装置,主要由储能模块、传输系统和负载区组成,其放电上升沿300~600 ns可调,峰值电流可达8~10 MA,斜波加载压力可达100 GPa。实验负载区见图1,加载电流通过由两个极板组成的U型回路,在两电极之间的缝隙产生感应电磁场,由楞次定律可知,电磁场与加载电流相互作用,产生垂直于载流面向外的洛伦兹力,即磁压力,磁压力通过加载电极传入样品。由磁驱动斜波压缩实验设计方法[21-22]可知,斜波压缩相变实验对负载区极板材料、极板构型尺寸、样品尺寸和窗口尺寸有严格要求。

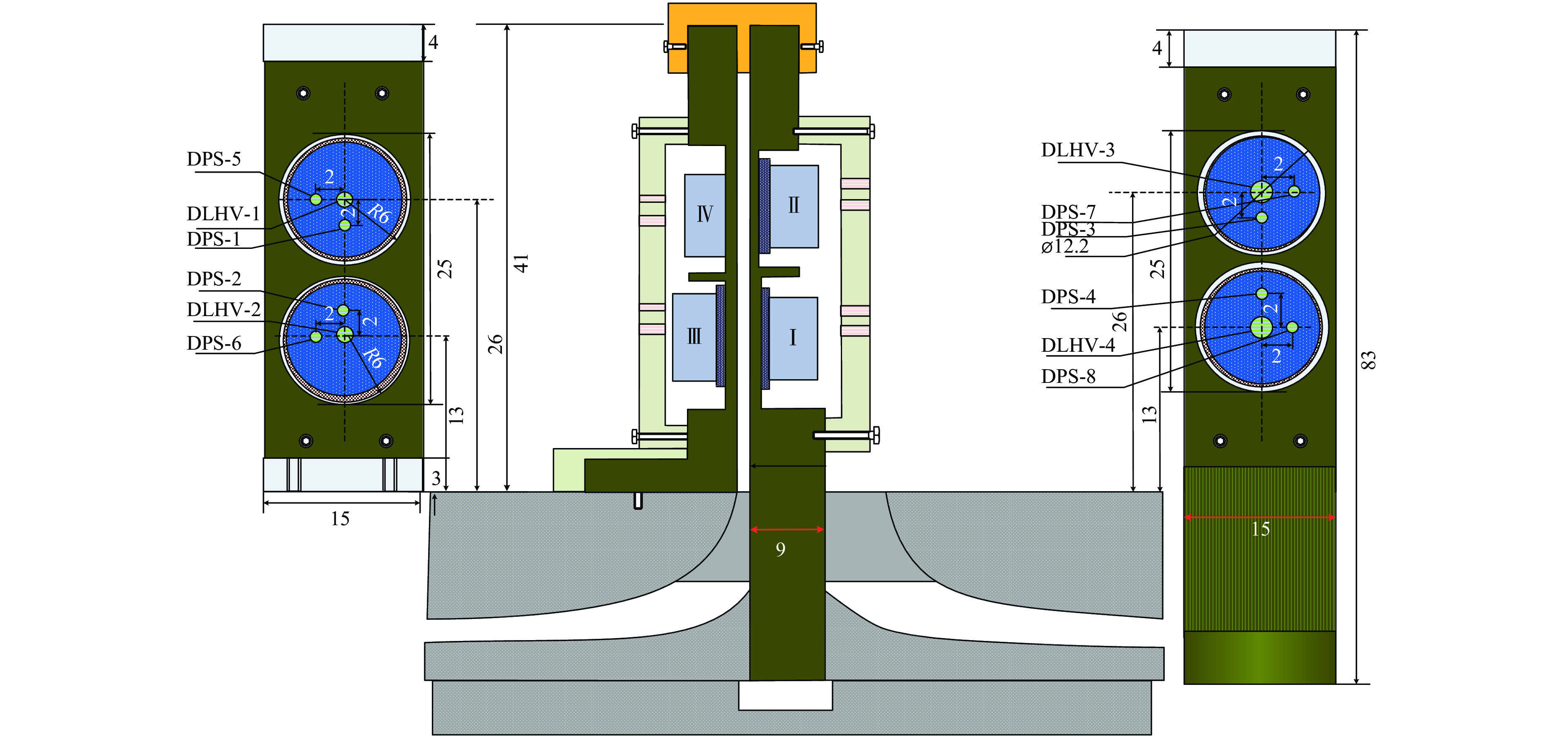

    图  1  实验负载区布局(单位:mm)
    Figure  1.  Layout of loading area (Unit: mm)

    实验样品为(100)晶向RDX单晶薄片,由中北大学研制。为了避免样品处于非冲击压缩状态,并保证实验精度,RDX单晶样品的厚度小于0.8 mm,平面度优于10 μm。单发实验中,有4个测速位置,分别位于3个样品后表面和1个电极板后表面,样品的具体尺寸见表1。电极选择物性单一、声阻抗较低的铝材料,载流面宽度15 mm,样品区为直径12.2 mm的沉孔,电极厚度约0.5 mm。窗口材料选择与铝声阻抗接近的LiF单晶。

    表  1  实验条件
    Table  1.  Experimental condition
    ComponentMaterialThickness/mm ComponentMaterialThickness/mm
    Plate ⅠAl0.535 Plate ⅢAl0.542
    Sample ⅠRDX (100)0.560Sample ⅢRDX (100)0.740
    Window ⅠLiF8.000Window ⅢLiF8.000
    Plate ⅡAl0.533Plate ⅣAl0.585
    Sample ⅡRDX (100)0.660Window ⅣLiF8.000
    Window ⅡLiF8.000
      Note: The diameter of the four windows is 12.2 mm.
    下载: 导出CSV
    | 显示表格

    图2显示了由多普勒光纤探针测量系统(Doppler pins system,DPS)和多点双光源外差位移干涉测速仪(dual laser heterodyne velocimetry,DLHV)测得的不同厚度RDX (100)单晶炸药、铝电极/LiF窗口界面速度。整体上看,不同厚度样品的后界面速度波剖面的波形相似,均表现出明显的三波结构,2个明显的速度拐点分别对应弹塑性转变和相变过程。RDX在约63 m/s出现明显的弹塑性转变波形,并且3个厚度样品的波形基本一致,界面处与RDX样品和LiF窗口压力相等,结合界面速度和LiF的动力学参数,可计算出63 m/s对应的压力,得到RDX的屈服强度约为0.59 GPa。与较低峰值压力下的实验结果[19]不同,本实验的速度波形在弹性前驱波之后未出现速度衰减,这是由加载压力在前期上升较缓慢造成的。速度波形在约290 m/s出现相变对应的特征波形,相变起始压力约为3.1 GPa,与静压[11-12]、冲击加载[13-15]实验结果基本一致。相变开始后速度继续提升,并逐步完成相变进入γ相,说明此相变为非平衡过程,具有一定的相变演化时间。

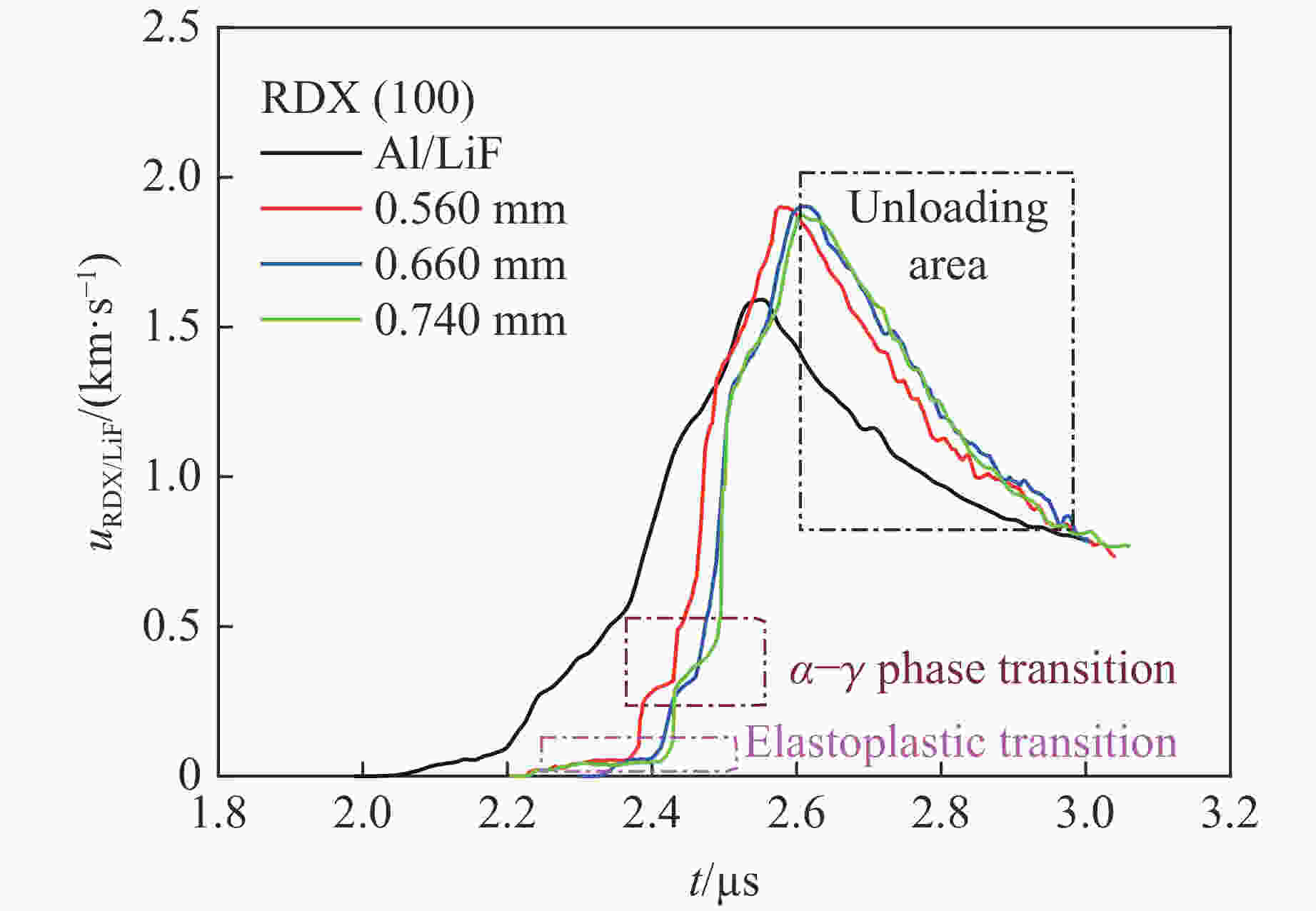

    图  2  RDX单晶的斜波加载实验得到的速度曲线
    Figure  2.  Experimental velocity curves of RDX single crystals under ramp wave loading

    需要指出的是,本实验中样品后界面速度波形与铝极板后表面速度波形相似,说明RDX单晶炸药未发生爆轰等剧烈化学反应。然而,只看样品后界面速度波形还不能判断RDX单晶在压缩过程中是否发生明显的反应,为此需开展数值模拟计算出未反应RDX样品后界面速度波形,并与实验结果比较,若实验速度峰值明显大于计算结果,说明样品中发生了明显的反应,否则未发生。

    本实验中RDX (100)单晶样品先后经历了弹塑性转变和相变过程,鉴于大分子材料的黏性效应,本数值模拟的本构关系选择Hobenemser-Prager弹-黏塑性模型。描述相变过程时,需结合多相状态方程和非平衡相变动力学方程。本研究中多相状态方程选择等熵状态方程修正的Hayes模型[23],表达式为

    ˙p=(Kξ0+Kξp)(˙εVΔεV˙ξαξ˙T)
    (1)

    式中:Kξ0Kξ分别为体模量和体模量对压力p的一阶系数,Kξ0+Kξp为压力修正后的体模量,ΔεVαξ分别为相变引起的体应变间断和体积膨胀系数,˙εV为体应变率,˙ξ为新相质量分数变化率,˙T为温度变化速率,˙εVΔεV˙ξαξ˙T为考虑相变和温度效应的体应变率。

    相变动力学方程采用基于成核、生长理论的KJMA模型。相变判据采用压力阈值法,根据实验结果,RDX (100)单晶的相变阈值设为3.1 GPa。数值模拟的边界条件为电极板内表面压力历史,由电极/LiF窗口界面速度计算得到。模型参数见表2,其中τ为相变弛豫时间,n为相变速率参数。

    表  2  数值模型参数
    Table  2.  Parameters for numerical simulation
    Materialτ/nsnYield strength/GPaPhaseKξ0/GPaKξ
    RDX (100)301.30.59α13.017.20
    β10.566.03
    下载: 导出CSV
    | 显示表格

    结合弹-黏塑性模型、修正的Hayes多相模型和非平衡相变动力学方程,模拟计算得到的速度波剖面如图3所示。计算结果与实验结果在时序、整体波形、速度峰值、特征拐点等方面基本一致,验证了本实验方法、物理模型选择的正确性。由于本模拟计算未考虑炸药反应模型,因此本实验中RDX单晶炸药未发生明显反应。

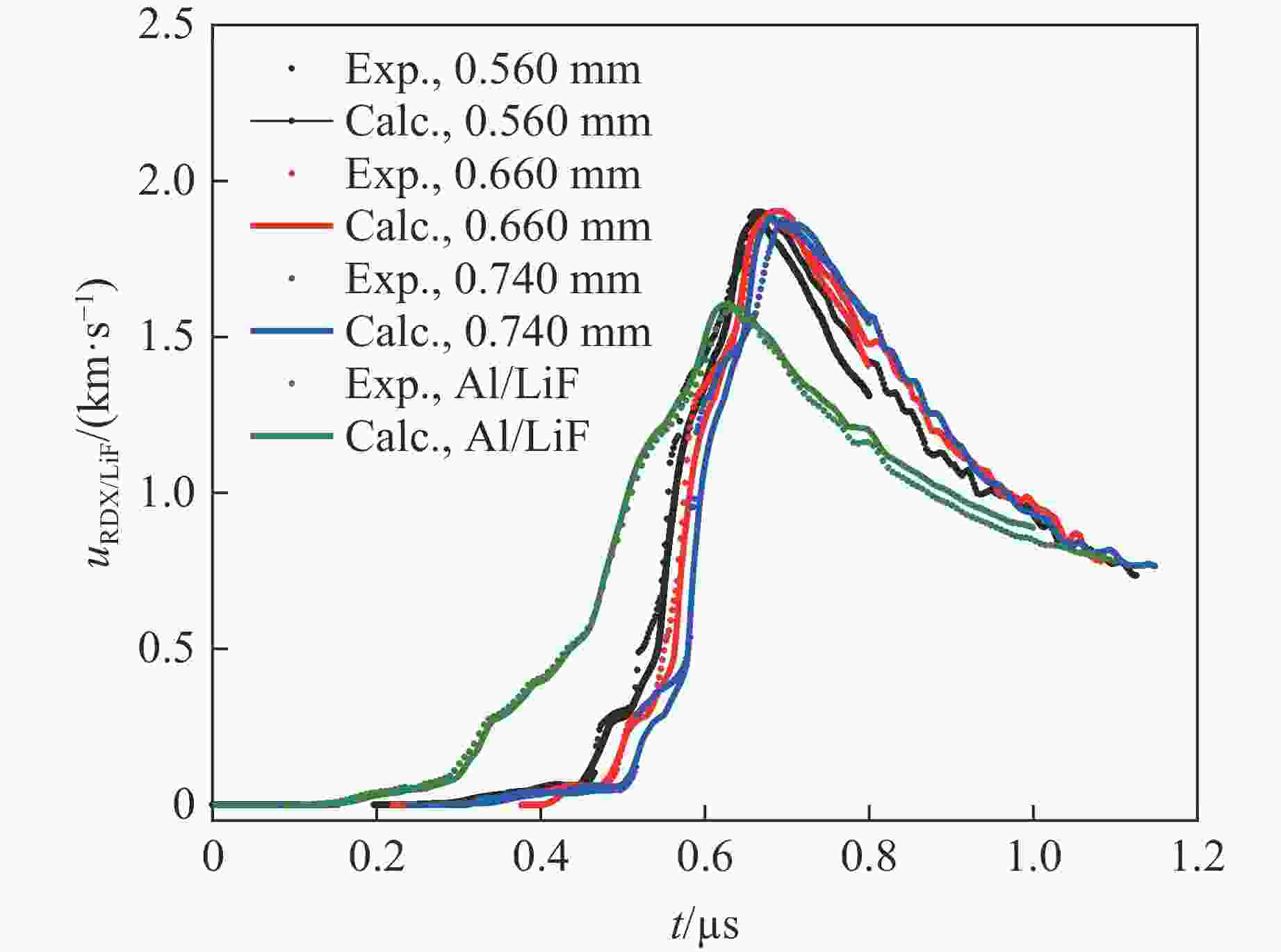

    图  3  RDX单晶斜波加载实验和数值模拟得到的速度曲线
    Figure  3.  Experimental and simulated velocity curves of RDX single crystals under ramp wave loading

    结合实验结果和数值模拟结果,计算得到拉氏体波声速-粒子速度(cL-up)关系和压力-相对比容(p-V/V0)关系,如图4所示。由图4(a)可知:当粒子速度达到0.5 km/s左右时,材料出现由相变引起的体波声速间断,整体变化趋势与Hooks等[16]和Olinger等[24]的结果一致;相变后本研究结果与之前的等熵实验数据吻合,大于DAC(diamond anvil cell)准静态压缩实验结果。另外,描述RDX单晶相变动力学的物理模型及其参数可能不够精确,导致本研究计算的声速在相变点附近波动较大。从图4(b)可以看出,在低于10 GPa的压力范围内,本研究计算的p-V/V0数据与准静态实验结果基本吻合。

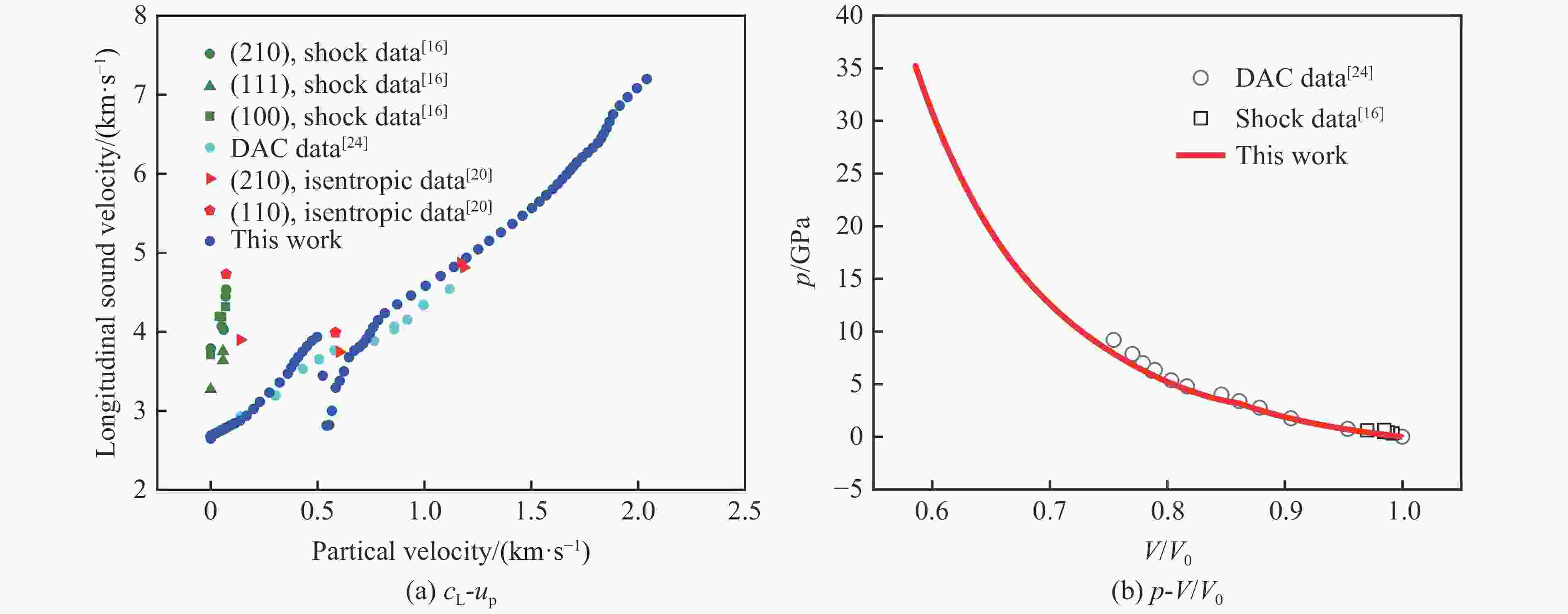

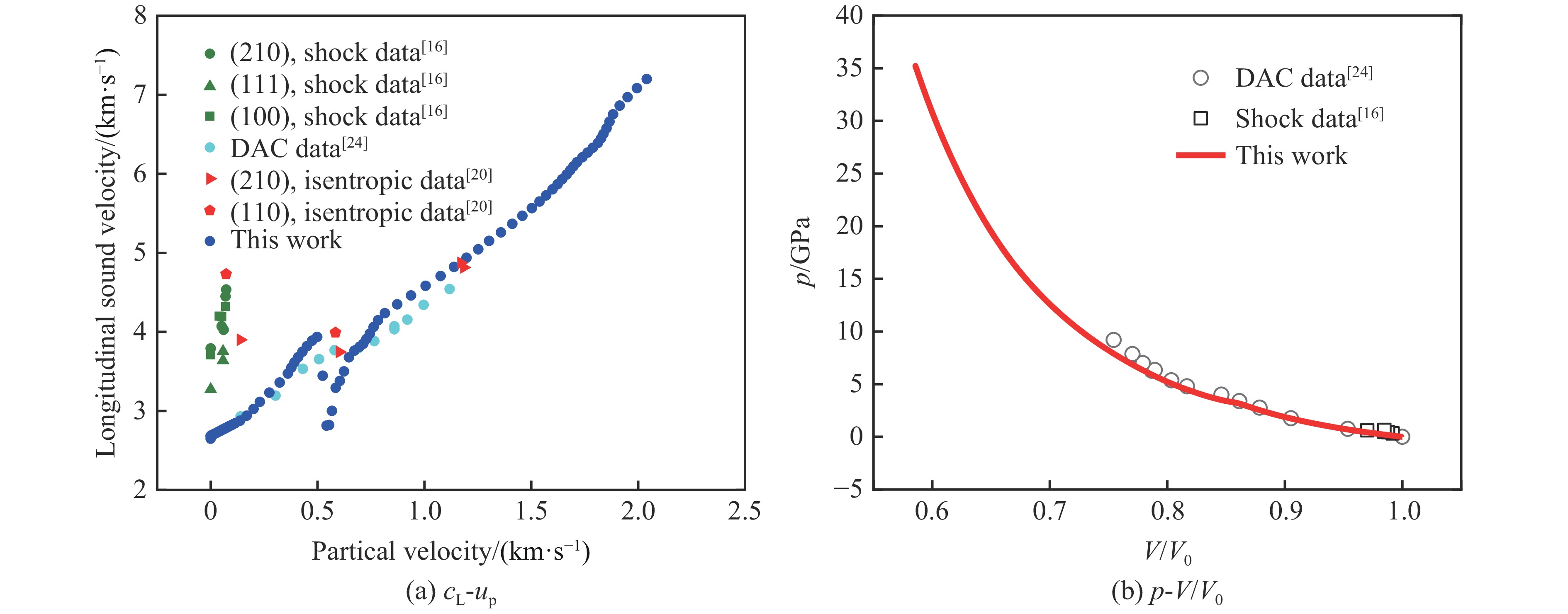

    图  4  RDX单晶的拉氏声速-粒子速度关系和压力-相对比容关系
    Figure  4.  Longitudinal sound velocity-partical velocity and pressure-relative specific volume of RDX single crystals

    利用磁驱动加载装置和激光干涉测速技术,开展了0~35 GPa压力范围内(100)晶向RDX单晶的斜波压缩加载实验。实验结果显示,速度波剖面表现为明显的三波结构,由低往高依次对应弹性波、塑性波和相变波。数据分析得到(100)晶向RDX单晶的弹塑性转变压力约为0.59 GPa,相变起始压力约为3.1 GPa。结合修正的Hayes多相状态方程和非平衡相变动力学模型,对RDX单晶炸药的斜波压缩过程开展了一维流体动力学数值模拟,计算结果与实验结果吻合良好。计算得到的(100)晶向RDX单晶在0~35 GPa压力区间的高压声速-粒子速度关系和压力-比容关系与前人实验结果在整体变化趋势上基本一致。

    感谢中国工程物理研究院流体物理研究所的计策、李勇、傅贞、任济、丁瑜等在实验运行和测试方面给予的帮助!

  • 图  实验负载区布局(单位:mm)

    Figure  1.  Layout of loading area (Unit: mm)

    图  RDX单晶的斜波加载实验得到的速度曲线

    Figure  2.  Experimental velocity curves of RDX single crystals under ramp wave loading

    图  RDX单晶斜波加载实验和数值模拟得到的速度曲线

    Figure  3.  Experimental and simulated velocity curves of RDX single crystals under ramp wave loading

    图  RDX单晶的拉氏声速-粒子速度关系和压力-相对比容关系

    Figure  4.  Longitudinal sound velocity-partical velocity and pressure-relative specific volume of RDX single crystals

    表  1  实验条件

    Table  1.   Experimental condition

    ComponentMaterialThickness/mm ComponentMaterialThickness/mm
    Plate ⅠAl0.535 Plate ⅢAl0.542
    Sample ⅠRDX (100)0.560Sample ⅢRDX (100)0.740
    Window ⅠLiF8.000Window ⅢLiF8.000
    Plate ⅡAl0.533Plate ⅣAl0.585
    Sample ⅡRDX (100)0.660Window ⅣLiF8.000
    Window ⅡLiF8.000
      Note: The diameter of the four windows is 12.2 mm.
    下载: 导出CSV

    表  2  数值模型参数

    Table  2.   Parameters for numerical simulation

    Materialτ/nsnYield strength/GPaPhaseKξ0/GPaKξ
    RDX (100)301.30.59α13.017.20
    β10.566.03
    下载: 导出CSV
  • [1] 李明, 陈天娜, 庞海燕, 等. RDX晶体的破碎与细观断裂行为 [J]. 含能材料, 2013, 21(2): 200–204. doi: 10.3969/j.issn.1006-9941.2013.02.008

    LI M, CHEN T N, PANG H Y, et al. Ruptures and mesoscale fracture behaviors of RDX crystals [J]. Chinese Journal of Energetic Materials, 2013, 21(2): 200–204. doi: 10.3969/j.issn.1006-9941.2013.02.008
    [2] 王国栋, 刘玉存. 神经网络在炸药晶体密度预测中的应用 [J]. 火炸药学报, 2007, 30(1): 57–59. doi: 10.3969/j.issn.1007-7812.2007.01.016

    WANG G D, LIU Y C. Application of artificial neural network in predicting the density of explosives [J]. Chinese Journal of Explosives & Propellants, 2007, 30(1): 57–59. doi: 10.3969/j.issn.1007-7812.2007.01.016
    [3] 花成, 傅华, 田勇, 等. 冲击波作用下HMX晶体的细观响应 [J]. 火炸药学报, 2010, 33(3): 5–8. doi: 10.3969/j.issn.1007-7812.2010.03.002

    HUA C, FU H, TIAN Y, et al. Meso-scale response of HMX crystal under the shock wave effect [J]. Chinese Journal of Explosives & Propellants, 2010, 33(3): 5–8. doi: 10.3969/j.issn.1007-7812.2010.03.002
    [4] HALL C A, ASAY J R, KNUDSON M D, et al. Experimental configuration for isentropic compression of solids using pulsed magnetic loading [J]. Review of Scientific Instruments, 2001, 72(9): 3587–3595. doi: 10.1063/1.1394178
    [5] HARE D E, FORBES J W, REISMAN D B, et al. Isentropic compression loading of octahydro-1, 3, 5, 7-tetranitro-1, 3, 5, 7-tetrazocine (HMX) and the pressure-induced phase transition at 27 GPa [J]. Applied Physics Letters, 2004, 85(6): 949–951. doi: 10.1063/1.1771464
    [6] HARE D E, REISMAN D B, GARCIA F, et al. The isentrope of unreacted LX-04 to 170 kbar [J]. AIP Conference Proceedings, 2004, 706(1): 145–148. doi: 10.1063/1.1780204
    [7] HARE D E, REISMAN D B, DICK J J, et al. Isentropic compression loading of HMX and the pressure-induced phase transition at 27 GPa: UCRL-JRNL-202601 [R]. Livermore: Lawrence Livermore National Laboratory, 2004.
    [8] BAER M R, ROOT S, DATTELBAUM D, et al. Shockless compression studies of HMX-based explosives [J]. AIP Conference Proceedings, 2009, 1195(1): 699–702. doi: 10.1063/1.3295235
    [9] BAER M R, HALL C A, GUSTAVSEN R L, et al. Isentropic loading experiments of a plastic bonded explosive and constituents [J]. Journal of Applied Physics, 2007, 101(3): 034906. doi: 10.1063/1.2399881
    [10] INFANTE-CASTILLO R, PACHECO-LONDO L C, HERNÁNDEZ-RIVERA S P, et al. Monitoring the αβ solid-solid phase transition of RDX with Raman spectroscopy: a theoretical and experimental study [J]. Journal of Molecular Structure, 2010, 970(1): 51–58. doi: 10.1016/j.molstruc.2010.02.021
    [11] GOTO N, FUJIHISA H, YAMAWAKI H, et al. Crystal structure of the high-pressure phase of hexahydro-1, 3, 5-trinitro-1, 3, 5-triazine (γ-RDX) [J]. The Journal of Physical Chemistry B, 2006, 110(47): 23655–23659. doi: 10.1021/jp0635359
    [12] PATTERSON J E, DREGER Z A, GUPTA Y M. Shock wave-induced phase transition in RDX single crystals [J]. The Journal of Physical Chemistry B, 2007, 111(37): 10897–10904. doi: 10.1021/jp079502q
    [13] CAWKWELL M J, RAMOS K J, HOOKS D E, et al. Homogeneous dislocation nucleation in cyclotrimethylene trinitramine under shock loading [J]. Journal of Applied Physics, 2010, 107(6): 063512. doi: 10.1063/1.3305630
    [14] RAMOS K J, HOOKS D E, SEWELL T D, et al. Anomalous hardening under shock compression in (021)-oriented cyclotrimethylene trinitramine single crystals [J]. Journal of Applied Physics, 2010, 108(6): 066105. doi: 10.1063/1.3485807
    [15] CAWKWELL M J, SEWELL T D, ZHENG L Q, et al. Shock-induced shear bands in an energetic molecular crystal: application of shock-front absorbing boundary conditions to molecular dynamics simulations [J]. Physical Review B, 2008, 78(1): 014107. doi: 10.1103/PhysRevB.78.014107
    [16] HOOKS D E, RAMOS K J, MARTINEZ A R. Elastic-plastic shock wave profiles in oriented single crystals of cyclotri-methylene trinitramine (RDX) at 2.25 GPa [J]. Journal of Applied Physics, 2006, 100(2): 024908. doi: 10.1063/1.2214639
    [17] 种涛, 蔡进涛, 赵剑衡, 等. 斜波压缩下RDX单晶弹塑性及相变过程的数值模拟 [C]//第11届全国爆轰学术会议. 玉溪, 2016.

    CHONG T, CAI J T, ZHAO J H, et al. Numerical simulation of elastoplasticity and phase transformation of RDX single crystal under ramp wave loading [C]//Proceedings of the 11th National Detonation Conference. Yuxi, 2016.
    [18] CAI J T, ZHAO F, WANG G J, et al. Experimental research on elastic-plastic transition and α to γ phase transformation of RDX crystal under ramp loading [C]//Proceedings of the 2015 International Autumn seminar on Propellants. Qingdao, 2015.
    [19] 种涛, 莫建军, 郑贤旭, 等. 斜波压缩下RDX单晶的动力学特性 [J]. 物理学报, 2020, 69(17): 176101. doi: 10.7498/aps.69.20200318

    CHONG T, MO J J, ZHENG X X, et al. Dynamic behaviors of RDX single crystal under ramp compression [J]. Acta Physica Sinica, 2020, 69(17): 176101. doi: 10.7498/aps.69.20200318
    [20] 种涛, 莫建军, 蔡进涛, 等. RDX单晶炸药的冲击-斜波加载实验研究 [J]. 高压物理学报, 2020, 34(5): 051301. doi: 10.11858/gywlxb.20200529

    CHONG T, MO J J, CAI J T, et al. Experimental study on shock-ramp wave profiles in RDX single crystal explosive [J]. Chinese Journal of High Pressure Physics, 2020, 34(5): 051301. doi: 10.11858/gywlxb.20200529
    [21] 王贵林. 磁驱动平面加载实验技术及其在高压物态方程研究中的应用 [D]. 合肥: 中国科学技术大学, 2014.

    WANG G L. Magnetic loading techniques and its applications in high-pressure EOS [D]. Hefei: University of Science and Technology of China, 2014.
    [22] 种涛. 斜波加载下铋、锡等典型金属材料的相变动力学研究 [D]. 合肥: 中国科学技术大学, 2018.

    CHONG T. Study on kinetics of phase transition of metals under ramp wave loading [D]. Hefei: University of Science and Technology of China, 2018.
    [23] CHONG T, TANG Z P, TAN F L, et al. Phase transition and dynamics of iron under ramp wave compression [J]. Acta Mechanica Sinica, 2018, 34(5): 902–909. doi: 10.1007/s10409-018-0774-z
    [24] OLINGER B, ROOF B, CADY H. The linear and volume compression of β-HMX and RDX [C]//Proceedings of the Symposium (International) on High Dynamic Pressures. Paris: CEA, 1978: 3–8.
