三轴应力下花岗岩加载破坏的能量演化和损伤特征

刘鹏飞; 范俊奇; 郭佳奇; 朱斌忠

doi:10.11858/gywlxb.20200622

三轴应力下花岗岩加载破坏的能量演化和损伤特征

doi: 10.11858/gywlxb.20200622

刘鹏飞^{1, 2,},
范俊奇³,
郭佳奇^{1, 2,*, ,},
朱斌忠¹

1.
河南理工大学土木工程学院，河南焦作　454003
2.
煤炭安全生产与清洁高效利用省部共建协同创新中心，河南焦作　454003
3.
军事科学院国防工程研究院，河南洛阳　471023

基金项目: 国家自然科学基金（51778215）；中国博士后科学基金（2018M631114）

详细信息

作者简介:
刘鹏飞（1996－），男，硕士研究生，主要从事隧道与地下工程研究. E-mail: lpf546@163.com

通讯作者:
郭佳奇（1981－），男，博士生导师，副教授，主要从事隧道与地下工程研究. E-mail: gjq519@163.com

中图分类号: O34；TU45
计量
- 文章访问数: 4785
- HTML全文浏览量: 2085
- PDF下载量: 55
出版历程
- 收稿日期: 2020-10-09
- 修回日期: 2020-10-22

Damage and Energy Evolution Characteristics of Granite under Triaxial Stress

LIU Pengfei^{1, 2
,},
FAN Junqi³,
GUO Jiaqi^{1, 2,*
, ,},
ZHU Binzhong¹

1.
School of Civil Engineering, Henan Polytechnic University, Jiaozuo 454003, Henan, China
2.
State Collaborative Innovation Center of Coal Work Safety and Clean-Efficiency Utilization, Jiaozuo 454003, Henan, China
3.
Research Institute for National Defense Engineering of Academy of Military Science PLA China, Luoyang 471023, Henan, China

摘要

摘要: 为揭示不同围压下硬岩在破坏过程中的力学性质和能量演化规律，基于RMT-150B岩石力学试验系统对花岗岩试样进行不同围压条件下常规三轴压缩试验。研究结果表明：岩样的峰值应力和围压具有较强的线性关系，利用Mohr-Coulomb强度准则求出花岗岩的黏聚力为23.548 MPa，内摩擦角为57.629°。围压对花岗岩加载破坏过程中能量演化的影响显著，岩石的峰值能量、弹性应变能以及耗散能都随着围压的增大而增大，且两者呈线性增加关系。根据岩石的线性储能规律，提出了确定岩石应力阈值的方法。围压越大，起裂应力和扩容应力越大，且岩样起裂点处与扩容点处的能量也越大；当围压较低时，岩石破坏前储存的能量较少，破坏时能量释放速率低，岩样表现为典型低劈裂破坏；在高围压情况下，能量快速释放，岩样表现为剪切破坏。基于能量演化规律，提出了岩石损伤演化模型，得到了花岗岩的损伤变量D在不同围压下加载破坏过程中的演化规律。
- 三轴压缩 /
- 力学性质 /
- 能量演化 /
- 损伤模型；花岗岩
Abstract: In order to reveal the mechanical properties and energy evolution of hard rock under different confining pressures, conventional triaxial compression tests on granite samples under different confining pressures were carried out by the RMT-150B rock mechanics test system. The results showed that the peak stress of the rock sample had a strong linear relationship with the confining pressure. The cohesive force of the granite was 23.548 MPa and the internal friction angle was 57.629° using the Mohr-Coulomb strength criterion. The peak energy, elastic strain energy and dissipation energy of the rock all increased linearly with the increase of confining pressure. According to the linear energy storage law of the rock, a method to determine the rock threshold stress was proposed, the greater the confining pressure, the larger of cracking stress and expansion stress, the larger the energy at the initiation point and the expansion point of the rock sample. When the confining pressure is low, there existed less energy stored in the rock before failure, the energy release rate is low, and the rock sample shows typical splitting failure. Under high confining pressure, the energy gets released rapidly, and the rock sample shows shear failure. Besides, a rock damage evolution model was proposed based on the law of energy evolution, and the law of evolution of damage variable D on the granite was obtained during loading failure under different confining pressures.
- triaxial compression /
- mechanical properties /
- energy evolution /
- damage model; granite

HTML全文

磁驱动固体套筒内爆是指电流通过金属套筒表面时，在洛仑兹力的作用下金属套筒径向向内箍缩内爆的物理过程。1973年，Turchi等^[1]首次提出磁驱动固体套筒内爆的概念。自20世纪90年代以来，磁驱动固体套筒实验被广泛应用于高压状态方程^[2]、材料本构^[3]、层裂损伤^[4]、磁瑞利-泰勒（Magneto-Rayleigh-Taylor，MRT）不稳定性发展^[5–6]、Richtmyer-Meshkov（RM）不稳定性发展^[7]等研究。

磁驱动固体套筒实验涉及热扩散、磁扩散、焦耳加热、弹塑性、断裂、层裂等物理过程，并伴有大变形、界面不稳定性等现象。磁驱动固体套筒理论有薄壳模型^[8–10]、不可压缩模型^[11–13]、电作用量-速度模型^[14–15]、全电路模型^[15]和磁流体力学模型^[16–17]等。这些理论模型已被用于脉冲功率装置、磁驱动固体套筒实验的模拟、设计和研究^[7–17]。阚明先等^[17]采用二维磁流体力学程序MDSC2模拟回流罩结构磁驱动固体套筒实验时发现，根据回流罩结构磁驱动固体套筒实验测量的电流或回路电流不能直接模拟磁驱动固体套筒，模拟的套筒速度总是比测量速度大，即回路电流并不完全从固体套筒表面流过。回路电流与固体套筒上通过的电流之间存在一个电流系数。由于MDSC2程序^[17]以外的理论计算或数值模拟都未提到电流系数，因此，本研究采用其他理论模型对磁驱动固体套筒实验进行模拟，分析回路电流与通过固体套筒的电流之间的关系，通过模拟分析不同回流罩结构固体套筒实验，进一步探讨磁驱动固体套筒实验中电流系数的影响因素和变化规律。

1. 负载结构

大电流脉冲装置上的固体套筒实验通常采用回流罩结构^{[15, 17–18]}。回流罩结构固体套筒实验的初始结构的rz剖面如图1所示，其中，虚线为对称轴。回流罩结构固体套筒实验装置从外到内依次为金属回流罩、绝缘材料和金属套筒，套筒两端为金属电极，上端为阳极，下端为阴极。回路电流从回流罩金属流入，绕过绝缘材料，经过套筒的外表面从阴极流出。电流加载后，电极外面的固体套筒被切割成与阴阳极之间的间隙等高的套筒，在洛仑兹力作用下沿径向向内箍缩。表1为FP-2装置^[19]中回流罩结构磁驱动固体套筒实验的套筒参数。图2显示了FP-2装置上不同实验测得的电流变化曲线，电流的上升时间约为5500 ns，电流峰值为9～11 MA。

图 1 回流罩固体套筒实验装置的初始结构剖面

Figure 1. Cross section of magnetically driven solid liner experiment setup with a reflux hood

下载: 全尺寸图片幻灯片

表 1 磁驱动固体套筒实验的套筒参数

Table 1. Liner parameters of the magnetically driven solid liner experiments

Exp. No.	Liner material	Liner’s inner radius/mm	Liner’s thickness/mm
1	Al	45	0.6
2	Al	30	0.6
3	Al	45	1.6
4	Al	30	1.9

下载: 导出CSV

| 显示表格

图 2 磁驱动固体套筒实验测得的电流

Figure 2. Measured currents for magnetically driven solid liner experiments

下载: 全尺寸图片幻灯片

2. 电流系数的不可压缩模型验证

在薄壳模型、不可压缩模型、电作用量-速度模型、全电路模型、磁流体力学模型等^[8–16]适用于磁驱动固体套筒的理论模型中，固体套筒边界的磁感应强度（B）为

$B(t) = \frac{{{\mu _0}{I_{\exp }}(t)}}{{2\text{π} {r_{\mathrm{o}}}}}$

(1)

式中： ${\mu _0}$ 为真空磁导率，I_exp(t)为磁驱动实验测量电流，r_o为固体套筒的外半径。

二维磁驱动数值模拟程序MDSC2是由中国工程物理研究院流体物理研究所开发的二维磁流体力学程序^[20–21]。该程序已被广泛应用于磁驱动飞片发射、超薄飞片、磁驱动准等熵压缩、磁驱动样品等实验的模拟研究^[22–25]。最近，研究人员发现，采用MDSC2程序模拟FP-2装置上的磁驱动固体套筒实验时，基于实验测量的电流或回路电流并不能正确模拟套筒的动力学过程，模拟的套筒速度总是比实验测量值大。为正确模拟FP-2装置上的磁驱动固体套筒实验，需将边界磁感应强度公式^[17]修正为

$B(t)=\frac{{\mu }_{0}{f}_{{\mathrm{c}}}{I}_{\mathrm{exp}}(t)}{2\text{π} {r}_{{\mathrm{o}}}}$

(2)

式中：f_c为回流罩结构rz柱面套筒的电流系数，f_c<1。由于文献[17]之外的理论计算或数值模拟中均未提到电流系数f_c，因此，需要确定f_c是回流罩固体套筒实验固有的，还是MDSC2程序造成的。下面采用固体套筒的不可压缩模型理论确认电流系数是否存在。

在磁驱动固体套筒的不可压缩模型^[11–13]中，不考虑套筒的磁扩散，假设磁压只作用于套筒的外表面，且磁压做功全部转化为套筒动能，套筒不可压缩，只作径向运动。设 $\rho$ 为套筒密度，h为套筒高度，v_o为套筒外界面速度，r_i、v_i分别为套筒内半径和内界面速度，r、v为套筒内某点的径向位置（r_i≤r≤r_o）和速度，由不可压缩假设，有

${r}_{{\mathrm{i}}}{v}_{{\mathrm{i}}}={r}_{{\mathrm{o}}}{v}_{{\mathrm{o}}}$

(3)

$rv = {r_{\mathrm{o}}}{v_{\mathrm{o}}}$

(4)

则套筒总动能E_k为

${E}_{{\mathrm{k}}}={\displaystyle {\int }_{{r}_{{\mathrm{i}}}}^{{r}_{{\mathrm{o}}}}}\rho \text{π} rh{v}^{2}{\rm d}r=\text{π}\rho h{r}_{{\mathrm{o}}}^{2}{v}_{{\mathrm{o}}}^{2}\mathrm{ln}\frac{{r}_{{\mathrm{o}}}}{{r}_{{\mathrm{i}}}}$

(5)

由于磁压只作用于套筒的外表面，且磁压做功全部转化为套筒动能，则

$\frac{{\mathrm{d}}{E}_{{\mathrm{k}}}}{{\mathrm{d}}t}=\frac{2\text{π} }{{\mu }_{0}}{r}_{{\mathrm{o}}}h{v}_{{\mathrm{o}}}{B}^{2}$

(6)

将式(5)代入式(6)并积分，可得

$\frac{{\mathrm{d}}{v}_{{\mathrm{o}}}}{{\mathrm{d}}t}=-\frac{{v}_{{\mathrm{o}}}^{2}}{{r}_{{\mathrm{o}}}}-\frac{1}{\mathrm{ln}({r}_{{\mathrm{o}}}/{r}_{{\mathrm{i}}})}\left[\frac{{B}^{2}}{2{\mu }_{0}\rho {r}_{{\mathrm{o}}}}+\frac{{v}_{{\mathrm{o}}}^{2}}{2{r}_{{\mathrm{o}}}}\left(1-\frac{{r}_{{\mathrm{o}}}^{2}}{{r}_{{\mathrm{i}}}^{2}}\right)\right]$

(7)

$\frac{{\mathrm{d}}{v}_{{\mathrm{i}}}}{{\mathrm{d}}t}=-\frac{{v}_{{\mathrm{i}}}^{2}}{{r}_{{\mathrm{i}}}}-\frac{1}{\mathrm{ln}({r}_{{\mathrm{o}}}/{r}_{{\mathrm{i}}})}\left[\frac{{B}^{2}}{2{\mu }_{0}\rho {r}_{{\mathrm{i}}}}+\frac{{v}_{{\mathrm{o}}}^{2}}{2{r}_{{\mathrm{i}}}}\left(1-\frac{{r}_{{\mathrm{i}}}^{2}}{{r}_{{\mathrm{o}}}^{2}}\right)\right]$

(8)

采用上述不可压缩模型，对固体套筒实验4进行不可压缩模型模拟验证。图3给出了采用不可压缩模型模拟得到的套筒内界面速度。显然，采用回路电流或测量电流直接模拟的套筒速度明显比实验测量速度大，后者是前者的0.82倍，即计算不可压缩模型的边界磁感应强度时不能用式(1)，而是用式(2)。不可压缩模型的模拟结果表明，对于回流罩固体套筒实验，回路电流或测量电流与固体套筒上通过的电流之间的电流系数不是MDSC2程序造成的，而是回流罩固体套筒实验固有的。

图 3 不可压缩模型模拟得到的套筒内界面速度

Figure 3. Liner interface velocity simulated by incompressible model

下载: 全尺寸图片幻灯片

3. 电流系数规律

从第2节的模拟可知，磁驱动固体套筒理论的边界磁感应强度公式中包含电流系数，它反映了有多少回路电流从套筒实际流过。在磁驱动实验中，实验测量的电流是流入回流罩之前的电流，即回路电流，而不是从套筒直接流过的电流。从套筒流过的电流很难被直接测量，因此，电流系数难以预知。回流罩的结构比较复杂，阴阳电极之间连有金属套筒、绝缘材料，金属套筒与绝缘材料之间是真空，回流罩结构的分流机制包括阴阳极间的并联电路分流、漏磁、真空击穿等。事实上，电流系数是通过数值模拟发现的，由磁流体力学程序模拟速度与磁驱动套筒实验测量速度的对比确定。当前的固体套筒实验的模拟都是后验的，无法直接正确预测，因此，研究电流系数的变化规律非常重要，是正确设计和预测固体套筒实验的基础。

由于磁流体力学模型^{[21, 26]}是包含固体弹塑性、热扩散、磁扩散等物理过程的可压缩模型，能够比不可压缩模型更加准确地描述磁驱动固体套筒实验，因此，下面将采用MDSC2程序对FP-2装置上开展的磁驱动固体套筒实验的电流系数变化规律进行研究。

图4给出了实验1～实验4的套筒内界面模拟速度。可以看出，应用式(2)的磁流体力学模型能正确描述磁驱动固体套筒实验。然而，不同的磁驱动固体套筒实验对应的电流系数是不同的。回流罩结构磁驱动固体套筒实验的电流系数和套筒的初始尺寸列于表2。

图 4 实验 1～实验4的套筒内界面速度

Figure 4. Interface velocities of the experimental liners for Exp. 1−Exp. 4

下载: 全尺寸图片幻灯片

表 2 磁驱动固体套筒实验的电流系数

Table 2. Current coefficients of the magnetically driven solid liner experiments

Exp. No.	Liner’s inner radius/mm	Liner’s thickness/mm	f_c
1	45	0.6	0.87
2	30	0.6	0.90
3	45	1.6	0.85
4	30	1.9	0.88

下载: 导出CSV

| 显示表格

由表2可知：电流系数是常数，不随时间的发展而变化，即电流系数与实验过程无关；对于不同的套筒，电流系数有所不同，说明电流系数与套筒的初始结构有关。由实验1和实验2可知，当套筒厚度相同时，若套筒内半径不同，则电流系数不同，且内半径越大，电流系数越小。对比实验1和实验3，或者实验2和实验4可知，当套筒内半径相同时，若套筒厚度不同，则电流系数不同，且套筒厚度越大，电流系数越小。

4. 结　论

采用不可压缩模型验证了回流罩结构磁驱动固体套筒实验中电流系数的存在，即回流罩结构磁驱动固体套筒实验的实验电流/回路电流并不完全从负载套筒的表面通过，实验电流/回路电流与套筒表面流过的电流之间存在一个电流系数。采用包含固体弹塑性、热扩散、磁扩散的磁流体力学模型，对回流罩结构磁驱动固体套筒实验的电流系数进行了确定和分析，结果显示，磁流体力学模型和有电流系数的边界磁感应强度公式能正确模拟回流罩结构磁驱动固体套筒实验。电流系数与套筒结构的关系为：

(1) 不同套筒对应的电流系数不同；

(2) 电流系数与实验过程无关，由套筒初始结构决定；

(3) 套筒厚度相同时，电流系数由套筒内半径决定，套筒内半径越大，电流系数越小；

(4) 套筒内半径相同时，电流系数由套筒厚度决定，套筒厚度越大，电流系数越小。

正确认识磁驱动固体套筒实验的电流系数变化规律，使磁驱动固体套筒实验的磁流体模拟从后验模拟发展成先验的准确设计和预测，有助于降低实验成本，加快柱面相关的实验研究。

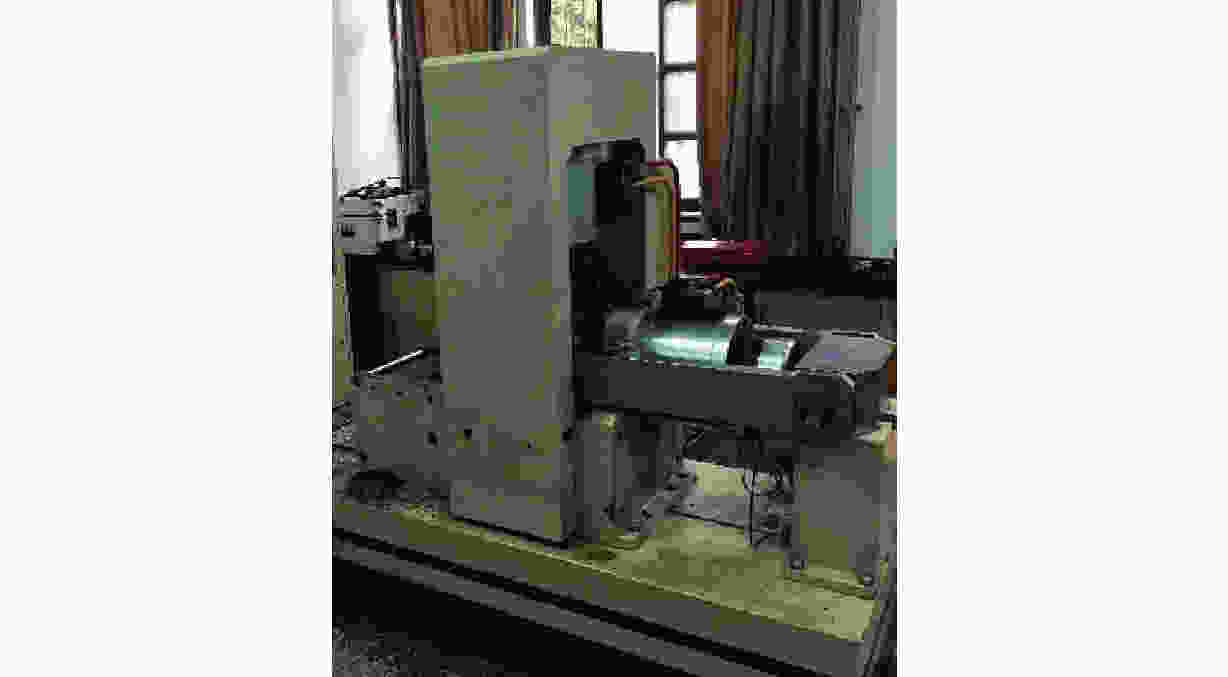

图 1 RMT-150B岩石力学试验系统

Figure 1. RMT-150B rock mechanics test system

下载: 全尺寸图片幻灯片

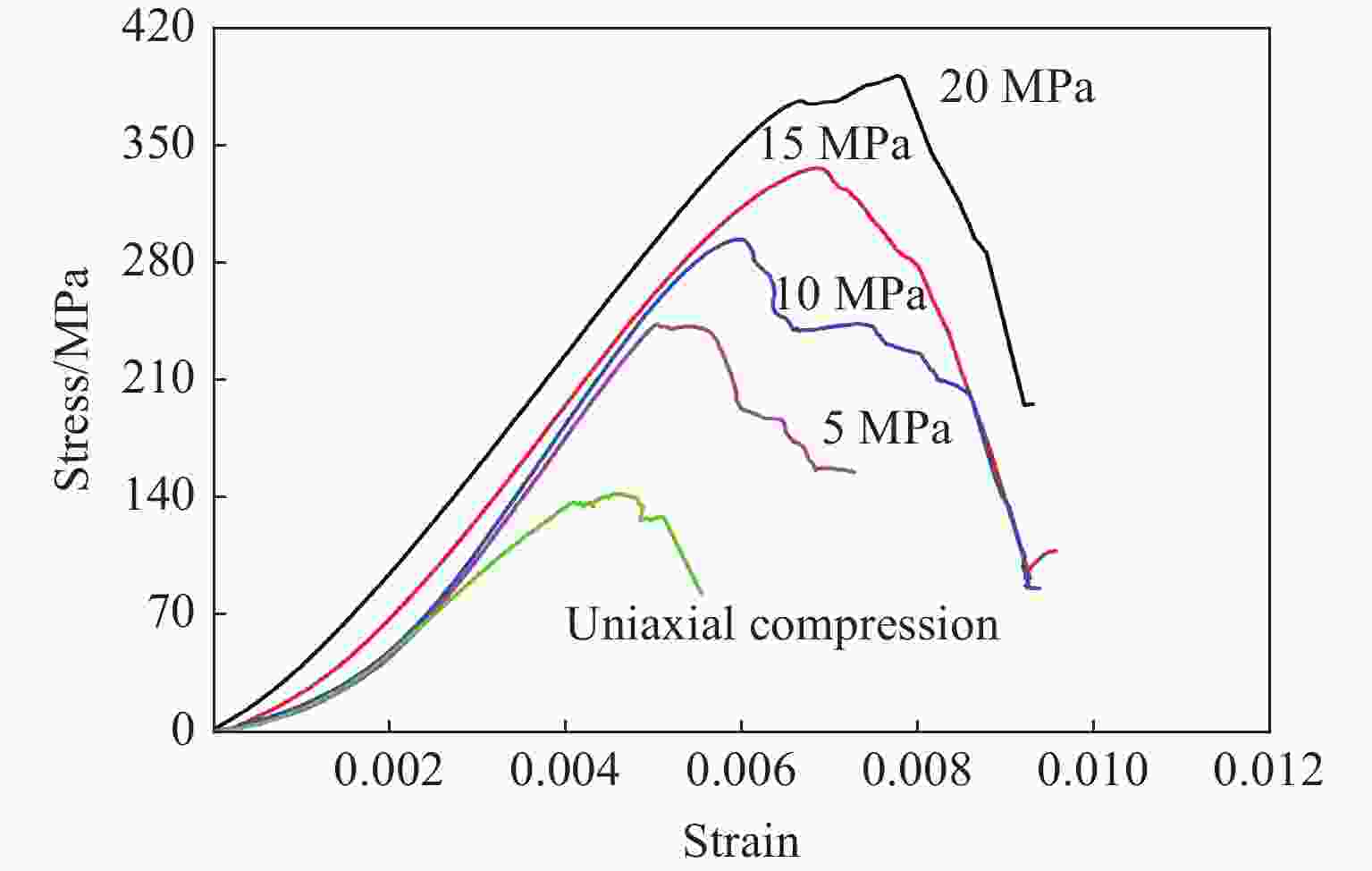

图 2 不同围压下花岗岩的应力-应变曲线

Figure 2. Stress-strain curves of granite underdifferent confining pressures

下载: 全尺寸图片幻灯片

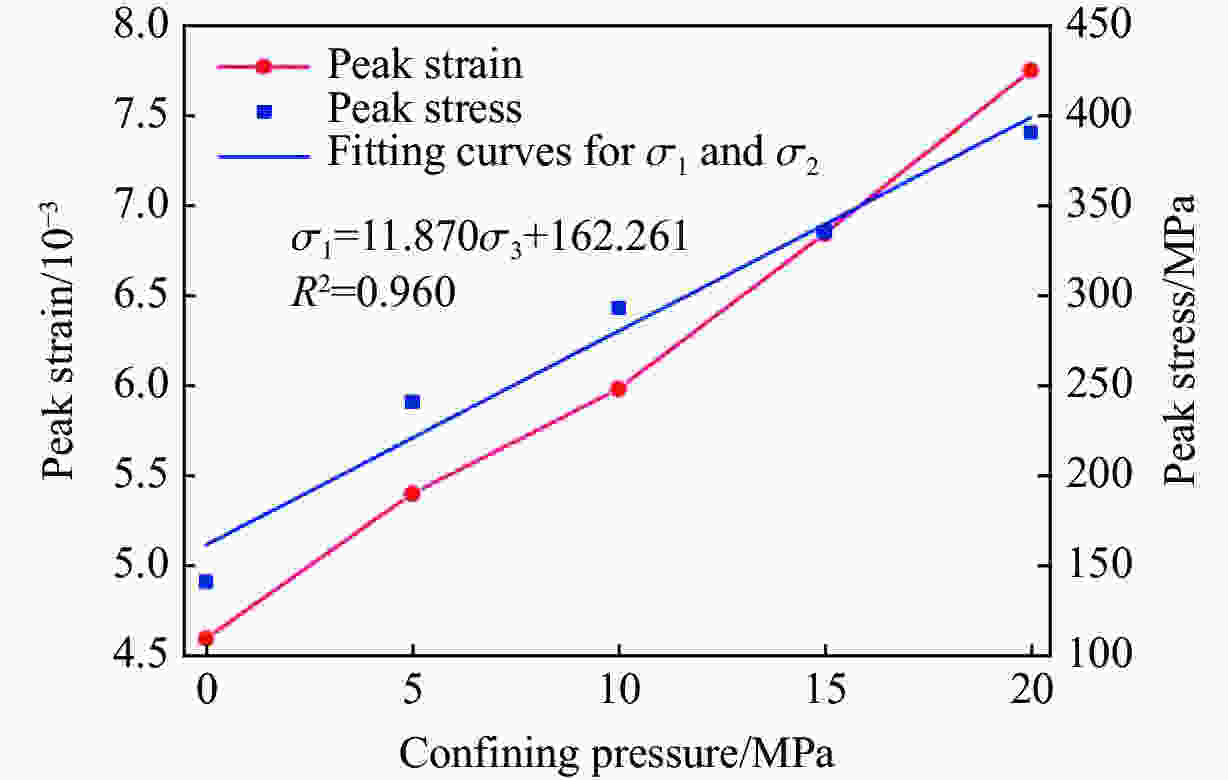

图 3 围压与峰值应力、应变的关系

Figure 3. Relationship of peak stress and strain with confining pressure

下载: 全尺寸图片幻灯片

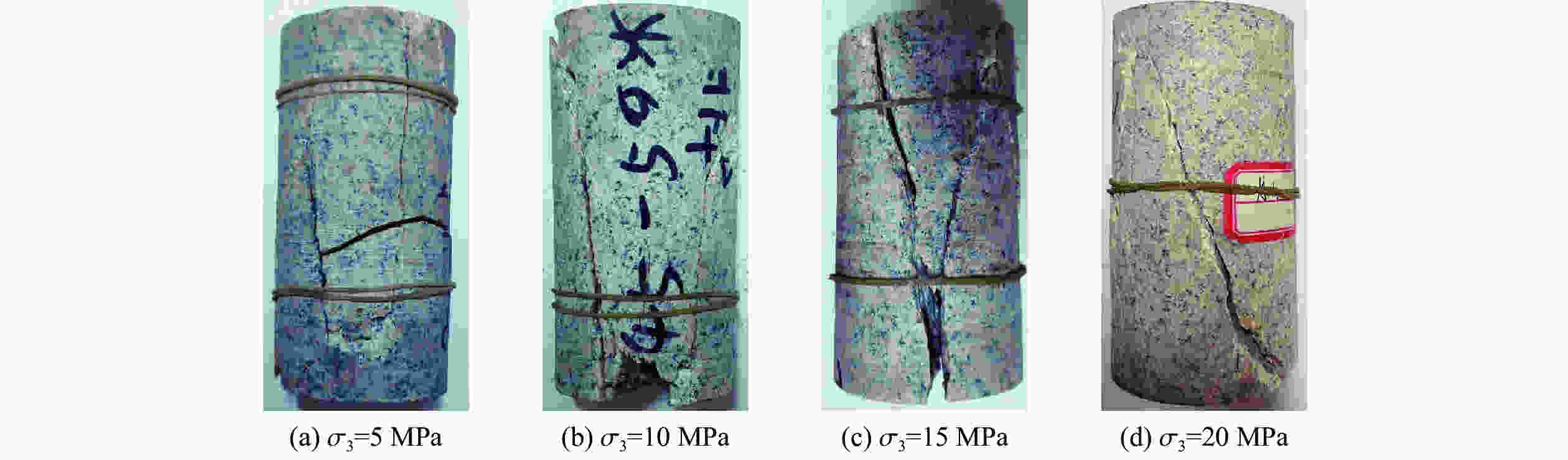

图 4 不同围压下花岗岩岩样的破坏特征

Figure 4. Failure characteristics of granite samples under different confining pressures

下载: 全尺寸图片幻灯片

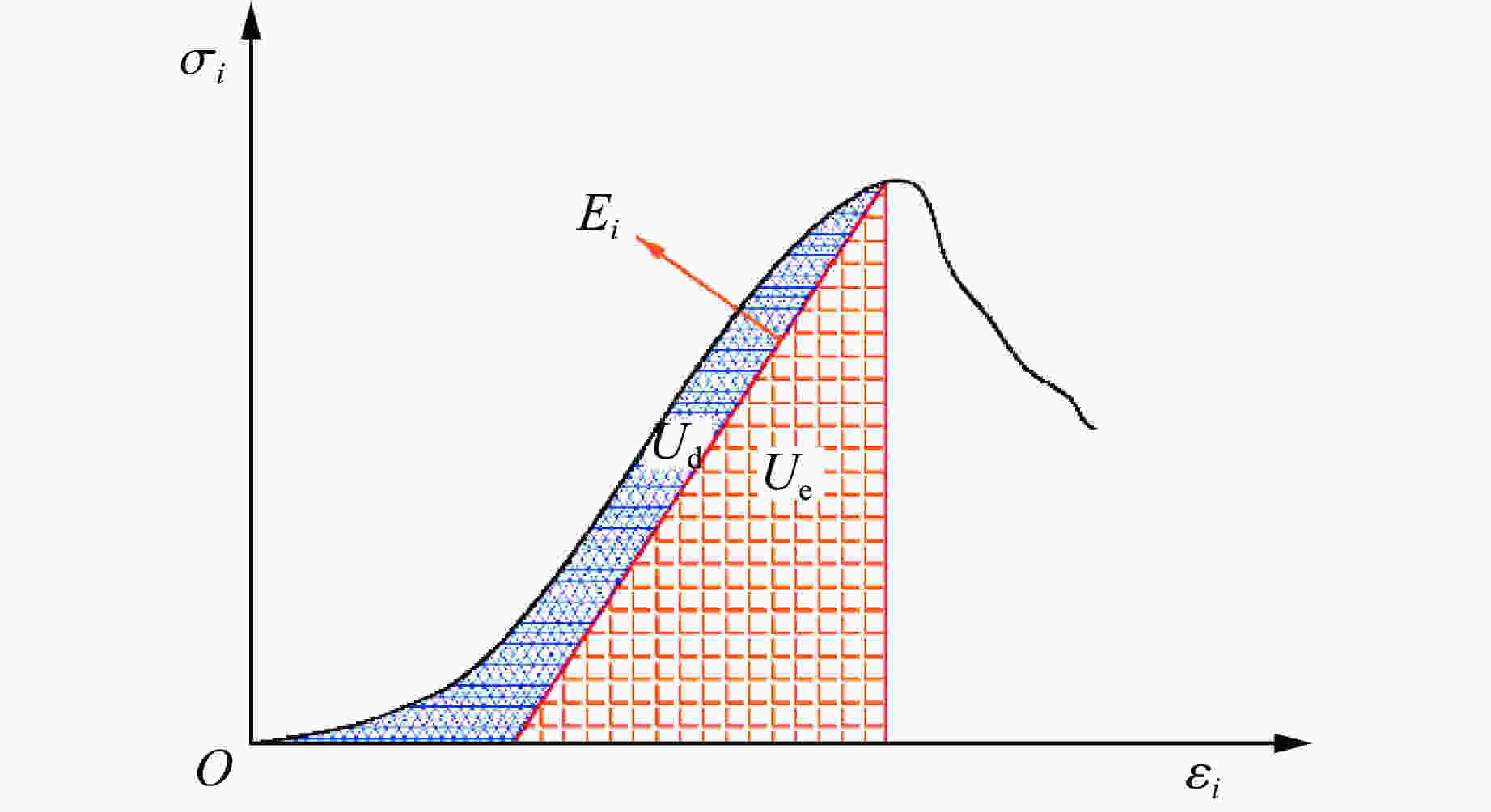

图 5 岩石压缩过程中U_d 和U_e 的关系

Figure 5. Relationship between U_d and U_e in rock failure process

下载: 全尺寸图片幻灯片

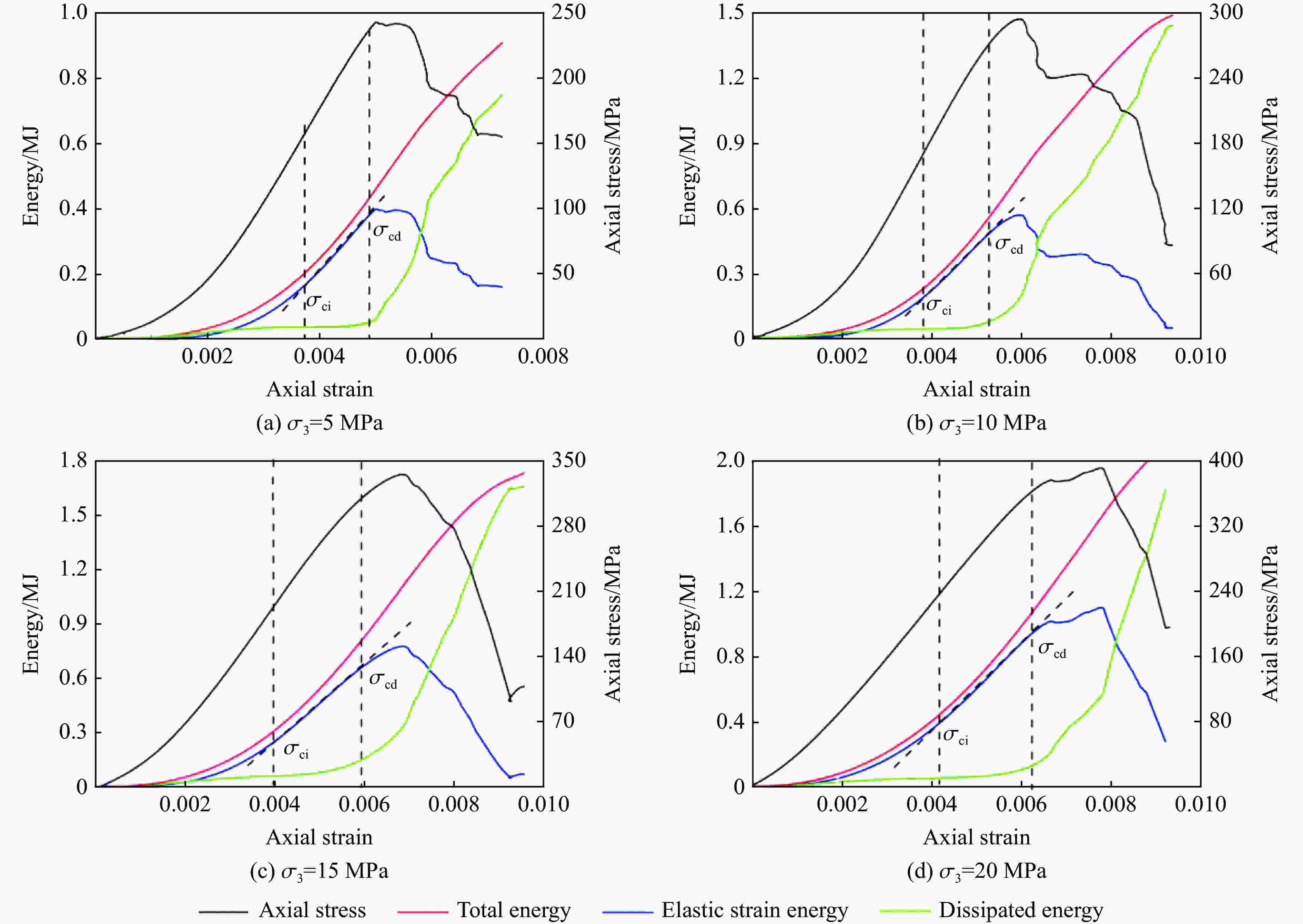

图 6 不同围压下花岗岩的能量演化特征

Figure 6. Energy evolution characteristics of granite under different confining pressures

下载: 全尺寸图片幻灯片

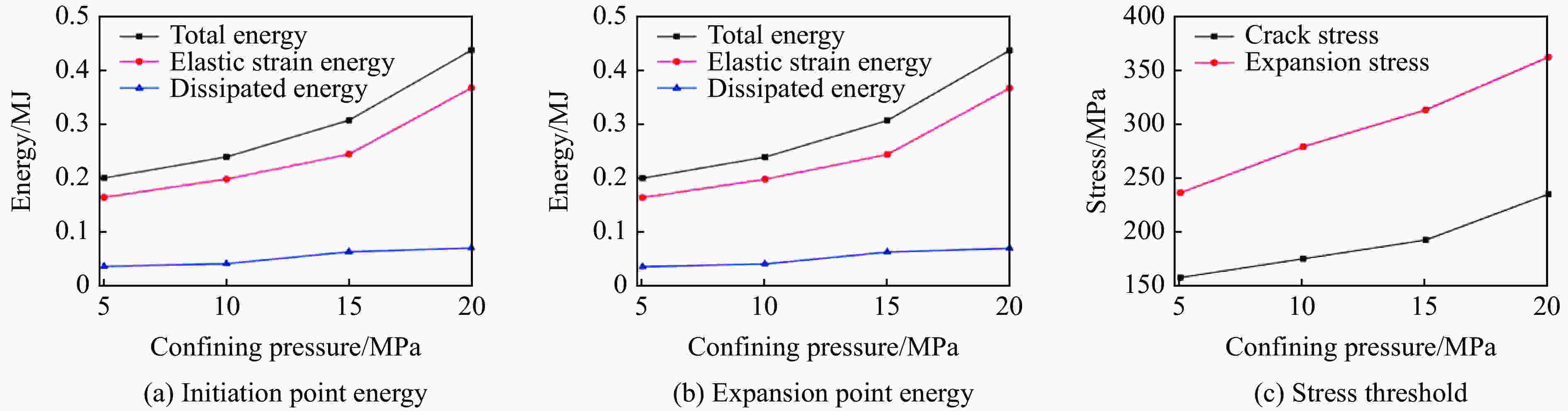

图 7 不同围压下的应力阈值及能量

Figure 7. Stress threshold and energy under different confining pressures

下载: 全尺寸图片幻灯片

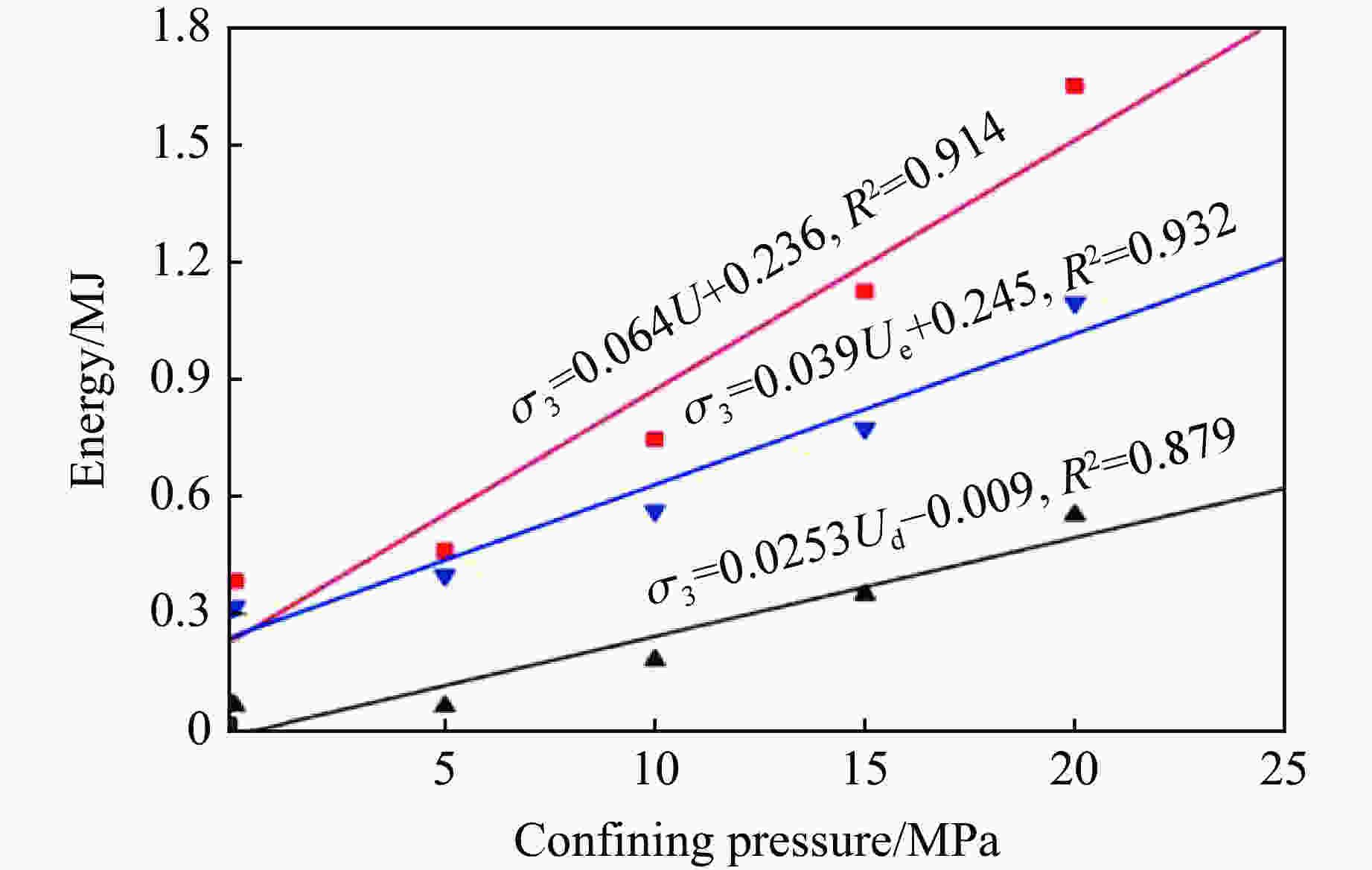

图 8 围压与峰值点处能量的关系

Figure 8. The relationship between confiningpressure and energy at peak point

下载: 全尺寸图片幻灯片

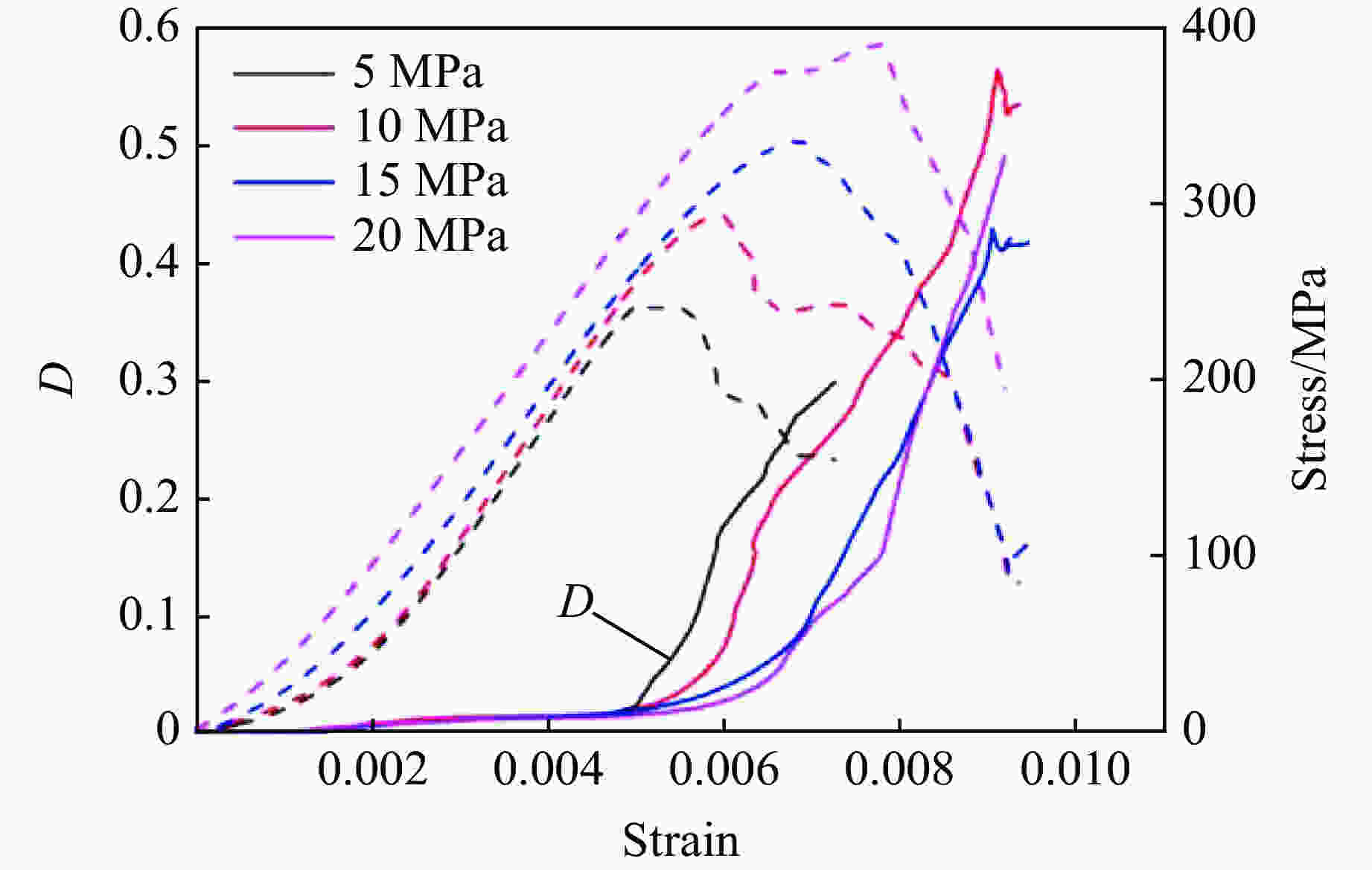

图 9 不同围压下的花岗岩损伤曲线

Figure 9. Damage curves of granite underdifferent confining pressures

下载: 全尺寸图片幻灯片

表 1 不同围压下花岗岩的力学性质参数

Table 1. Mechanical properties of granite under different confining pressures

Confining pressure/MPa	Peak strain/10⁻³	Peak stress/MPa
0	4.603	141.784
5	5.408	241.736
10	5.988	293.816
15	6.852	336.105
20	7.757	391.337

下载: 导出CSV

表 2 不同围压下的应力阈值及能量

Table 2. Stress threshold and energy under different confining pressures

The point	$\sigma$ ₃/MPa	$\sigma$ _ci/MPa	$\sigma$ _cd/MPa	U/MJ	U_e/MJ	U_d/MJ
Initiation point	5	157.93		0.200	0.164	0.036
	10	175.37		0.239	0.198	0.041
	15	192.83		0.307	0.244	0.063
	20	235.48		0.437	0.367	0.070
Expansion point	5		236.71	0.432	0.380	0.052
	10		279.43	0.596	0.509	0.087
	15		313.67	0.830	0.675	0.155
	20		362.73	1.086	0.910	0.176

下载: 导出CSV

表 3 不同围压下峰值点处的能量

Table 3. Energy at peak points under different confining pressures

Confining pressures/MPa	U/MJ	U_e/MJ	U_d/MJ	U_e·U⁻¹	U_d·U⁻¹
0	0.386	0.320	0.066	0.829	0.171
5	0.464	0.400	0.064	0.862	0.138
10	0.749	0.566	0.183	0.756	0.244
15	1.128	0.777	0.351	0.688	0.312
20	1.654	1.099	0.555	0.665	0.335

下载: 导出CSV
