作者简介:
王桂林（1970－），男，博士，教授，主要从事岩土工程研究. E-mail：glw@cqu.edu.cn

通讯作者:
王桂林（1970－），男，博士，教授，主要从事岩土工程研究. E-mail：glw@cqu.edu.cn

作者简介: 王桂林（1970－），男，博士，教授，主要从事岩土工程研究. E-mail：glw@cqu.edu.cn

通讯作者: 王桂林（1970－），男，博士，教授，主要从事岩土工程研究. E-mail：glw@cqu.edu.cn

作者简介:
王桂林（1970－），男，博士，教授，主要从事岩土工程研究. E-mail：glw@cqu.edu.cn

通讯作者:
王桂林（1970－），男，博士，教授，主要从事岩土工程研究. E-mail：glw@cqu.edu.cn

王桂林; 欧阳啸天; 翟俊; 孙帆

doi:10.11858/gywlxb.20200616

王桂林^{1, 2,*, ,},
欧阳啸天^{1, 2},
翟俊³,
孙帆^{1, 2}

1.
重庆大学土木工程学院，重庆　400045
2.
库区环境地质灾害防治国家地方联合工程研究中心，重庆　400045
3.
重庆大学三峡库区生态环境教育部重点实验室，重庆　400045

基金项目: 国家重点研发计划（2018YFB2101000）

详细信息

中图分类号: O382
计量
- 文章访问数: 4493
- HTML全文浏览量: 1891
- PDF下载量: 31
出版历程
- 收稿日期: 2020-09-21
- 修回日期: 2020-10-15

WANG Guilin^{1, 2,*
, ,},
OUYANG Xiaotian^{1, 2},
ZHAI Jun³,
SUN Fan^{1, 2}

1.
School of Civil Engineering, Chongqing University, Chongqing 400045, China
2.
National Joint Engineering Research Center of Geohazards Prevention in the Reservoir Areas, Chongqing 400045, China
3.
Key Laboratory of the Three Gorges Reservoir Region’s Eco-Environment, Chongqing University, Chongqing 400045, China

摘要

摘要: 地下综合管廊可燃性气体爆炸事故时有发生，给地面人员的生命和财产造成了巨大损失。依托重庆市某地下综合管廊试点工程，基于物质点法，采用点火增长模型模拟浅埋管廊泄漏甲烷气体爆炸冲击管廊本体结构和围岩的过程，研究爆炸作用下地面压强与位移的响应特性。研究发现：泄爆作用下管廊及围岩会出现因接触面反射和折射产生的次生应力波，管廊横向方向次生波振幅随距起爆点水平距离的增大而增大，而管廊纵向方向产生的次生波振幅较小，且随距离增大变化较小；爆炸作用造成整体地面沉降，但在起爆点中心附近地面隆起，这种隆起由管廊本体结构破裂，气体直接冲击岩土体形成的剧烈隆起和管廊整体震动形成的轻微隆起两部分组成。
- 管廊 /
- 甲烷爆炸 /
- 地面响应 /
- 物质点法
Abstract: Explosion venting accidents in underground comprehensive pipe corridors occur from time to time, causing huge losses to ground personnel and property. Based on a pilot project of an underground comprehensive pipe gallery in Chongqing and the material point method, a high-energy combustion model is used to simulate the process of leaking methane gas explosive’s impact on the structure and surrounding rock of the pipe gallery. Through the simulation, the response characteristics of ground pressure and displacement are studied. The results show that: under the effect of explosion, secondary stress waves caused by reflection and refraction of the contact surface will appear in the pipe gallery and surrounding rock. In the transverse direction, the amplitude of the secondary wave increases with the increase of the horizontal distance from the initiation point, while that generated in the longitudinal direction keeps smaller, and the change remains small with the increasing distance. The explosion caused the overall ground subsidence, but the ground bulged near the center of the detonation point. This bulge was composed of a violent bulge formed by the pipe gallery lining broken and gas directly impacting the rock and soil, and a slight bulge formed by the overall vibration of the pipe gallery.
- pipe gallery /
- methane explosion /
- ground response /
- material point method

HTML全文

长直空间具有横截面尺寸小、长度尺寸远大于截面尺寸、泄爆面积有限等特点，常见于煤矿巷道、隧道洞库、管涵暗渠、城市综合管廊等。在煤矿采挖、隧道施工以及油气管道输运过程中存在燃气泄漏的可能，泄漏的燃气在长直空间内与空气混合后遇点火源极易引发爆炸，进而造成人员伤亡和财产损失。近年来相关事故时有发生，例如：2013年青岛排水暗渠油气爆炸，2015年成都洛带古镇隧道瓦斯爆炸，2016年重庆金山沟煤矿瓦斯爆炸等。燃气爆炸产生的压力波是造成人员及结构损害的主要原因之一^[1-2]，有学者发现特定条件下长直空间燃气爆炸存在明显的超压振荡现象^[3-8]，而超压振荡将引起荷载峰值及升压速率的明显升高^[9-10]、流场湍流程度增强^[11]，并可能造成结构高温蠕变^[3]以及引发结构共振^[12]，从而进一步加剧爆炸对人员和结构的危害。考虑到长直空间燃气爆炸事故可能造成的严重后果，开展爆炸超压及其振荡抑制措施研究十分必要。

Xing等^[12]利用长度为2 m的圆管进行了甲烷/空气爆炸实验，发现CH₄的体积分数为9.5%～12.0%时，密闭管道爆炸出现了剧烈的压力振荡；朱传杰等^[13-14]通过实验和数值模拟（AutoReaGas）研究了不同尺寸密闭方管内CH₄/空气爆炸超压的振荡特性，认为超压的振荡是压力波在管道两端产生反射的结果；韦世豪等^[15-16]进行了小尺寸密闭管道内汽油蒸气/空气爆炸实验，认为前驱波和压缩波在容器内的反射叠加是产生压力振荡的主要原因，而火焰和压力波耦合所形成的正反馈现象进一步加剧了振荡。研究人员在长直尾端泄爆空间内同样观察到了压力振荡现象^[6-8]；Xing等^[12]发现随着泄爆面积的增加，压力振荡相比于密闭管道逐渐衰减，但另外出现了亥姆霍兹振荡；李毅^[17]、路长等^[18]通过实验发现气体流入流出的交替变化对压力的振荡具有影响；王亚磊等^[19]在长0.5 m的尾端管道内开展了燃气爆炸实验，结果表明管内气体的快速泄放和回流造成了压力的振荡。

目前应用较为广泛的抑爆措施主要包括水系抑爆及惰性气体抑爆，二者分别通过在可燃气体中加入一定的水雾/水蒸气和惰性气体对爆炸产生抑制。用于抑爆的惰性气体主要为氮气（N₂）和二氧化碳（CO₂）^[20-21]，实验发现随着N₂和CO₂浓度的增加，惰性气体对甲烷（CH₄）爆炸的抑制作用增强^[22-23]，CO₂和N₂对甲烷/空气混合气体的抑爆浓度分别为22%～23%和30%～37%^[24-26]。李成兵^[27]、Xie等^[28]认为CO₂的比热容更高以及CO₂作为燃烧产物能够从化学角度对燃烧产生抑制是CO₂抑爆性能优于N₂的主要原因。水系抑爆主要包括水雾抑爆和水蒸气抑爆，秦文茜等^[29]、康泉胜等^[30]分别通过实验研究了超细水雾对瓦斯和丙烷爆炸的抑制效果，发现添加超细水雾能够有效降低爆炸超压及其升压速率，并使爆炸下限大幅提高，随着超细水雾添加量的增加，抑制效果增强。高旭亮^[31]利用Fluent软件研究了超细水雾对CH₄爆炸的抑制效果，得到了与上述实验相同的结论，此外还发现当施加量达到一定程度时，超细水雾甚至会完全抑制CH₄的爆炸。刘丹等^[32]通过实验研究了水蒸气对CH₄爆炸超压及爆炸极限的影响，发现水蒸气同样能够对爆炸产生抑制，且随着水蒸气浓度的增加，爆炸超压及升压速率降低，爆炸极限范围缩小。

研究人员对长直空间燃气爆炸超压的振荡现象进行了研究，但大多关心超压的振荡特性及其产生原因，鲜有关于超压振荡抑制措施的研究报道。虽然添加N₂、CO₂和水蒸气能够在一定程度上对燃气爆炸超压及其升压速率产生抑制，但其能否抑制超压的振荡仍有待深入探讨。本研究拟通过FLACS数值模拟软件，建立长直密闭和长直尾端泄爆管道模型，并利用已有实验数据对模型进行验证；基于已验证的数值模型，以化学当量比甲烷/空气混合气体为研究对象，分析不同浓度CO₂、N₂及水蒸气对长直空间燃气爆炸超压及升压时间的抑制作用，对比3种气体对超压振荡的抑制效果，探究不同气体抑爆效果差异的原因。

甲烷/空气混合气体的爆炸是一个快速释能的化学过程。FLACS描述可压缩流体流动的数学模型包括质量守恒方程、动量守恒方程以及焓的输运方程^[33]。

质量守恒方程：

$\frac{\partial }{{\partial t}}\left( {{\beta _v}\rho } \right) + \frac{\partial }{{\partial {x_j}}}\left( {\beta {j_v}\rho {u_j}} \right) = \frac{{\dot m}}{V}$

(1)

动量守恒方程：

$\frac{\partial }{{\partial t}}\left( {{\beta _v}\rho {u_i}} \right) + \frac{\partial }{{\partial {x_j}}}\left( {{\beta _j}\rho {u_i}{u_j}} \right) = - {\beta _v}\frac{{\partial p}}{{\partial {x_i}}} + \frac{{\partial p}}{{\partial {x_i}}}\left( {{\beta _j}{\sigma _{ij}}} \right) + {F_{{\rm o},i}} + {F_{{\rm w},i}} + {\beta _v}\left( {\rho - {\rho _0}} \right){g_i}$

(2)

焓的输运方程：

$\frac{\partial }{{\partial t}}\left( {{\beta _v}\rho h} \right) + \frac{\partial }{{\partial {x_j}}}\left( {{\beta _j}\rho {u_j}h} \right) = \frac{\partial }{{\partial {x_j}}}\left( {{\beta _j}\frac{{{\mu _{\rm eff}}}}{{{\sigma _{\rm h}}}}\frac{{\partial h}}{{\partial {x_j}}}} \right) + {\beta _v}\frac{{{\rm d}p}}{{{\rm d}t}} + \frac{{\dot Q}}{V}$

(3)

式中：t为时间； ${\;\beta _v}$ 为体积孔隙率； $\;\rho$ 为密度；ρ₀为初始密度；m为质量； $\;\beta$ 为火焰模型中的转换系数；V为比容；h为比焓；σ_h为焓对应的Prandtl数，取0.7； ${ \mu _{\rm eff}}$ 为有效黏度；Q为热量流率；p为压强； ${u_i}$ 、 ${u_j}$ 分别为 $i$ 方向和 $j$ 方向的平均速度； ${\sigma _{ij}}$ 为应力张量分量；g_i为i方向的重力加速度； ${F_{{\rm w},i}}$ 、 ${F_{{\rm o},i}}$ 分别为容器壁和亚网格阻塞引起的流动阻力。

FLACS的湍流模型为标准k- $\varepsilon$ 模型^[33]，属于涡黏模型中的两方程模型，湍动能k的运输方程为

$\frac{{\partial (\rho k)}}{{\partial t}} + \frac{{\partial (\rho k{u_i})}}{{\partial {x_i}}} = \frac{\partial }{{\partial {x_j}}}\left[ {\left( {\mu + \frac{{{\mu \rm_t}}}{{{\sigma _k}}}} \right)\frac{{\partial k}}{{\partial {x_j}}}} \right] + {G_k} + {G\rm_b} - \rho \varepsilon - {Y\rm_M} + {S_k}$

(4)

耗散率 $\varepsilon$ 的运输方程为

$\frac{{\partial (\rho \varepsilon )}}{{\partial t}} + \frac{{\partial (\rho \varepsilon {u_i})}}{{\partial {x_i}}} = \frac{\partial }{{\partial {x_j}}}\left[ {\left( {\mu + \frac{{{\mu \rm_t}}}{{{\sigma _\varepsilon }}}} \right)\frac{{\partial \varepsilon }}{{\partial {x_j}}}} \right] + {C_{1\varepsilon }}\frac{\varepsilon }{k}({G_k} + {C_{3\varepsilon }}{G\rm_b}) - {C_{2\varepsilon }}\rho \frac{{{\varepsilon ^2}}}{k} + {S_\varepsilon }$

(5)

式中： $\;\mu$ 为动力黏度； ${\;\mu \rm_t}$ 为湍动黏度； $G_k$ 是由平均速度梯度引起的湍动能 $k$ 的产生项； $G\rm_b$ 是由浮力引起的湍动能 $k$ 的产生项； $Y\rm_M$ 代表可压湍流中脉动扩张的贡献； ${{\sigma _k}}$ 为湍动能 $k$ 对应的Prandtl数，取为1.0； ${\sigma _\varepsilon }$ 为耗散率 $\varepsilon$ 对应的Prandtl数，取为1.3； ${S_k }$ 、 ${S_\varepsilon }$ 为用户定义的源项； ${C_{1\varepsilon} }$ 、 ${C_{2\varepsilon} }$ 、 ${C_{3\varepsilon} }$ 为经验常数，FLACS根据Launder等^[34]的研究结果，分别取1.44、1.92、0.80。

FLACS燃烧模型由火焰模型和燃烧速度模型组成^[33]。火焰模型采用 $\beta$ 模型，通过定义扩散系数D和反应速率 $R\rm_F$ 确定燃烧标准和反应速率在数值火焰区域的空间分布。燃烧速度取准层流燃烧速度和湍流燃烧速度中的较大值。

建模过程中对FLACS管道数值模型做以下简化：(1)模型管道壁面为刚性，不考虑其变形和损坏；(2)假设爆炸过程为绝热爆炸，不考虑由管道壁面散热引起的能量损失；(3)忽略模型管道壁上的各种可关闭预留孔口、传感器以及管道连接部位等细节，忽略管道壁对压力波的阻碍作用，认为容器内壁光滑。

考虑到长直密闭和尾端泄爆管道内燃气爆炸均可能存在超压的振荡现象，建立如图1所示的完全密闭和尾端泄爆两种管道模型，两种管道内部尺寸均为0.8 m × 0.8 m × 30 m，尾端泄爆管道泄爆口尺寸为0.8 m × 0.8 m，泄爆压力为0 kPa。点火点设置在管道端部中央，分别在每节管道侧壁距点火点1、4、7、···、28 m每隔3 m处布置压力测点，依次编为测点1～测点10。流速尺度（CFLV）和声速尺度（CFLC）分别取为0.5和5.0，初始温度为20 ℃，初始压强100 kPa，相对湍流强度和湍流长度尺度均为零，其余设置均采用默认值。

图 1 管道模型及其网格划分

Figure 1. Tube model and its meshing

下载: 全尺寸图片幻灯片

密闭模型各边界均设置为EULER边界，尾端泄爆管道气体泄放到开敞空间，故将除z轴负方向（地面）外的其他方向均设置为PLAN_WAVE边界。计算域及网格尺寸设置如下：将管道内部设置为核心区，核心区分别采用0.10、0.05、0.03 m 3种尺寸的网格。密闭管道核心区以外0.2 m范围为拉伸区，尾端泄爆管道核心区外x轴正负方向3 m，y轴正方向15 m，y轴负方向0.5 m，z轴正方向10 m，z轴负方向0.2 m为拉伸区，拉伸系数为1.2。

研究人员对FLACS模拟惰性气体抑爆的可靠性进行了验证，陈晓坤等^[35]利用FLACS软件对多组分可燃气体添加CO₂后的爆炸参数进行了模拟研究，并将模拟结果与已有实验数据进行对比，发现不同配比条件下的最大爆炸超压模拟值与实验值的相对误差均小于16%，说明利用 FLACS 模拟多组分可燃性气体爆炸可行。罗振敏等^[36]在内径88 mm、长1600 mm的尾端泄爆管道内进行了CO₂抑制甲烷/空气爆炸实验，并通过FLACS软件对实验进行了模拟，结果表明，除CO₂添加量为18%时误差较大外，模拟得到的火焰传播时间和火焰传播速度均与实验值基本吻合且变化趋势一致，认为误差主要来源于模型的理想环境假设以及FLACS对小尺寸管道模拟的偏差。张印等^[37]利用FLACS软件对20 L密闭容器内添加CO₂的CH₄/空气预混爆炸进行了数值模拟，发现最大爆炸压力的模拟值与理论计算值的相对误差在6.5%～10.5%之间，爆炸温度的模拟值与计算值的相对误差在3%～13%之间。

为验证FLACS模拟大尺寸长直管道燃气爆炸的准确性，对Li等^[38]开展的长直空间燃气爆炸实验进行了模拟，模拟工况见图2。该实验管道尺寸为0.8 m × 0.8 m × 30 m，由10节长度为3 m的钢制管道组成。工况A和工况B均在管道端部充入3 m长的9.5%甲烷/空气混合气体，点火位置位于管道端部中央，点火能量100 mJ。工况A中管道完全密闭，工况C中第4、7、10节管道顶部泄爆口（尺寸0.6 m × 0.6 m）打开，泄爆压力0 kPa。需要指出的是，工况A的数值模型与完全密闭管道模型（图1(a)）相同；工况C的数值模型除泄爆口数量与分布尾端泄爆管道模型（图1(b)）不同外，其他设置均与之相同。

图 2 模型验证工况^[38]

Figure 2. Cases of model verification^[38]

下载: 全尺寸图片幻灯片

工况A和工况C的模拟结果与实验值的对比如图3所示，以靠近点火端的测点1为例，可以看到密闭和泄爆条件下FLACS均能够正确地模拟爆炸超压随时间的变化规律。对于密闭管道（工况A），网格尺寸为0.10 m时模拟值与实验值最接近，第1个超压峰值（65 kPa）与实验值完全相同，第2个超压峰值（110 kPa）的相对误差为14.6%。对于泄爆管道（工况C），网格尺寸为0.05和0.03 m时误差较小且接近，超压峰值的误差分别为9.5%、11.9%。造成模拟值与实验值差异的主要原因：实验管道壁为散热良好的钢制粗糙壁面，而数值模型做了光滑、绝热的假设。模拟结果表明，数值模型基本可靠，模拟误差在可接受范围内。综合考虑结果的准确性和计算效率，后续密闭管道和泄爆管道分别采用0.10和0.05 m尺寸的网格进行计算。

图 3 模型验证（测点1）

Figure 3. Numerical model verification (pressure sensor 1)

下载: 全尺寸图片幻灯片

为研究添加惰性气体及水蒸气对长直空间内燃气爆炸超压及其振荡的抑制效果，利用FLACS软件对添加了不同体积分数N₂、CO₂和水蒸气的化学当量比CH₄/空气混合气体进行数值模拟，添加气体的体积分数如表1所示。充气体积如图4所示，在密闭管道内充满混合气体，在尾端泄爆管道点火端充入3 m长的混合气体。由于密闭管道尾端^[14]和泄爆管道点火端^[19]的爆炸超压及其振荡相较管道其他位置更明显，如未特别说明，本研究所讨论的密闭管道内的超压时程曲线均取自管道尾端测点（测点10），所讨论的尾端泄爆管道内的超压时程曲线均取自管道点火端测点（测点1）。

表 1 添加气体的体积分数（密闭/泄爆）

Table 1. Volume fraction of added gas (closed/end-vented) %　

下载: 导出CSV

| 显示表格

图 4 混合气体体积示意图

Figure 4. Diagram of premixed gas volume

下载: 全尺寸图片幻灯片

通过模拟发现，密闭管道内CO₂的体积分数超过24%时不能点火，爆炸被完全抑制，与前人实验结果^[24-26]非常接近。图5为添加不同体积分数CO₂预混气体的爆炸超压时程曲线。可以发现，随着CO₂体积分数的增加，超压的振荡现象逐渐减弱，振荡持续时间逐渐变短，当CO₂添加量达到16%时，振荡完全消失。CO₂对超压振荡的抑制可归因于其对混合气体燃烧速率的降低作用^{[27, 39]}：首先，添加CO₂稀释了甲烷及氧气，使反应速率降低，燃烧产生的热量减少；其次，CO₂将吸收燃烧产生的热量使反应区温度降低，抑制链式反应的进行；最后，CO₂作为燃烧产物之一将与燃烧区自由基反应，使自由基浓度降低，爆炸链传递速度减缓。密闭管道内超压的振荡主要是压力波来回反射传播的结果^[13-16]，燃烧速率的减缓将造成压力波强度（大小及升压速率）下降，使管内压力能够及时分布均匀，所以最终未表现出压力振荡现象。

图 5 不同CO₂体积分数条件下的超压时程曲线

Figure 5. Overpressure-time history curves of CO₂ with different volume fractions

下载: 全尺寸图片幻灯片

如图6所示，当CO₂体积分数（ $\varphi$ ）从零逐渐上升到24%时，升压时间（达到压力峰值的时间）从1.28 s逐渐增加到19.60 s，最终爆炸超压由785 kPa呈线性降低到590 kPa，即CO₂的体积分数每增加10%，升压时间平均增加7.63 s，爆炸超压下降81 kPa。升压时间的增加是燃烧速率降低的结果，爆炸超压的降低则与添加CO₂后管内燃料质量的降低有关。需要指出的是，未添加CO₂时，超压峰值（897 kPa）受压力振荡的影响高于最终爆炸超压，但当CO₂的体积分数达到4%时，受CO₂抑爆作用的影响，超压的振荡减弱并不再使超压峰值升高，此后管内最终压力即为爆炸最大超压。

图 6 最终超压及升压时间随CO₂体积分数的变化

Figure 6. Change of final overpressure and pressure rising time with CO₂ volume fraction

下载: 全尺寸图片幻灯片

超压振幅随CO₂体积分数的变化见图7。可以看到：未添加CO₂时压力振幅存在一个明显的上升阶段（0～0.96 s），该阶段点火后气体燃烧产生的压力波在管道内的往复反射形成了超压的振荡；燃烧与压力波的耦合作用使压力振幅不断升高^[15-16]，并在0.96 s达到最大值（337 kPa）；0.96 s之后压力振幅进入下降阶段，此时燃料被大量消耗，预混气体浓度减小，燃烧速率降低，燃烧对压力波的增强逐渐小于压力波的摩擦损耗，振幅呈指数函数下降。需要指出的是，数值模型假设管道壁绝热，所以不考虑散热造成的压力振幅降低。随着CO₂添加量的增加，超压振幅逐渐减小，振幅随时间的变化由升高和降低两个阶段逐渐变为仅有降低阶段，这是因为燃烧产生的压力波强度随着CO₂体积分数的升高而降低，当CO₂的体积分数达到一定值（约8%），燃烧对压力波的增强作用将小于气体摩擦损耗对压力波的衰减作用，振幅上升阶段消失。

图 7 不同CO₂体积分数下超压振幅随时间的变化

Figure 7. Variation of overpressure amplitude of different volume fractions of CO₂ with time

下载: 全尺寸图片幻灯片

图8为不同CO₂体积分数条件下超压振荡频率随时间的变化。可以看到，振荡频率随时间逐渐升高，并最终趋于一定值。此外，可以发现当CO₂添加量增加时，超压振荡频率的上升速率和最大超压振荡频率降低。超压振荡归因于压力波的往复反射传播，在管道长度不变的情况下，超压振荡频率的大小主要取决于压力波的传播速度。在管道模型的绝热假设条件下，随着燃烧的进行，管内温度逐渐上升，并在燃烧结束后维持在一定值，而压力波传播速度与气体温度的1/2次方正相关^[40]，故超压振荡频率表现为先上升后维持的变化规律。另一方面，随着CO₂体积分数的增加，甲烷的质量减小，燃烧产生的热量减少，造成管内温度降低，故最大超压振荡频率随CO₂体积分数的增加而降低。

图 8 不同CO₂体积分数下超压振荡频率随时间的变化

Figure 8. Variation of overpressure oscillation frequency of different volume fractions of CO₂ with time

下载: 全尺寸图片幻灯片

图9为添加不同体积分数N₂预混气体的爆炸超压时程曲线。模拟发现：N₂的体积分数等于30%时，管内压力在10 s内均无明显变化；当N₂的体积分数超过30%时，无法点火，可以认为模拟得到的N₂完全抑爆浓度为30%，与已有实验结果^[24-26]基本一致。图10显示了最终爆炸超压及升压时间随N₂体积分数的变化。当N₂的体积分数由零增加到25%时，升压时间从1.28 s逐渐增长到11.58 s，最终爆炸超压由785 kPa线性降低到667 kPa，即N₂的体积分数每增加10%，升压时间平均增加4.12 s，爆炸超压下降47 kPa。随着N₂体积分数的升高，超压的振荡逐渐减弱，振荡持续时间逐渐变短，N₂的体积分数为20%时，振荡被完全抑制。

图 9 不同N₂体积分数条件下的超压时程曲线

Figure 9. Overpressure-time history curves of N₂ with different volume fractions

下载: 全尺寸图片幻灯片

图 10 最终超压及升压时间随N₂体积分数的变化

Figure 10. Change of final overpressure and pressure rising time with N₂ volume fraction

下载: 全尺寸图片幻灯片

图11为超压振幅随N₂体积分数的变化。随着N₂添加量的增加，超压振幅逐渐降低，N₂的体积分数达到10%时，振幅上升阶段消失，高于CO₂（8%）。图12为超压振荡频率随N₂体积分数的变化。随着N₂添加量的增加，管内温度降低，压力波传播速度降低，超压振荡频率减小。N₂主要通过稀释甲烷和氧气浓度抑制爆炸，其次是吸收燃烧产生的热量，相比CO₂缺少了化学反应抑制一项，故N₂对爆炸超压及其振荡的抑制作用弱于CO₂^{[27, 39]}。

图 11 不同N₂体积分数下超压振幅随时间的变化

Figure 11. Variation of overpressure amplitude of different volume fractions of N₂ with time

下载: 全尺寸图片幻灯片

图 12 不同N₂体积分数下超压振荡频率随时间的变化

Figure 12. Variation of overpressure oscillation frequency of different volume fractions of N₂ with time

下载: 全尺寸图片幻灯片

图13为不同水蒸气体积分数下甲烷/空气混合气体的爆炸超压时程曲线。可见，当水蒸气的体积分数达到16%时，超压振荡被完全抑制。此外，当水蒸气的体积分数达到26%时，管内压力在16 s内几乎未上升；当水蒸气的体积分数超过26%时，混合气体无法点火，由此可知模拟得到的水蒸气完全抑爆浓度为26%。

图 13 不同水蒸气体积分数条件下的超压时程曲线

Figure 13. Overpressure-time history curves of N₂ with different volume fractions

下载: 全尺寸图片幻灯片

如图14所示，当水蒸气的体积分数由零增加到24%时，升压时间从1.28 s逐渐增长到13.79 s，最终爆炸超压由785 kPa线性降低到629 kPa，即水蒸气的体积分数每增加10%，升压时间平均增加5.21 s，爆炸超压下降65 kPa。

图 14 最终超压及升压时间随水蒸气体积分数的变化

Figure 14. Change of final overpressure and pressure rising time with water vapor volume fraction

下载: 全尺寸图片幻灯片

图15和图16分别显示了超压振幅和超压振荡频率随水蒸气体积分数的变化。与添加CO₂和N₂类似，当水蒸气的体积分数约为8%时，超压振幅的上升阶段消失，随着水蒸气体积分数的继续增大，最大超压振幅减小，超压振荡频率降低。

图 15 不同水蒸气体积分数下超压振幅随时间的变化

Figure 15. Variation of overpressure amplitude of different volume fractions of water vapor with time

下载: 全尺寸图片幻灯片

图 16 不同水蒸气体积分数下超压振荡频率随时间的变化

Figure 16. Variation of overpressure oscillation frequency of different volume fractions of water vapor with time

下载: 全尺寸图片幻灯片

图17为不同CO₂体积分数条件下混合气体爆炸超压时程曲线。可以发现，当尾端泄爆管道内CO₂的体积分数达到24%时，混合气体仅发生缓慢燃烧，管内压力不发生明显变化；当CO₂的体积分数为25%时，气体将不能点火，可以认为，尾端泄爆管道CO₂的完全抑爆浓度为24%，与密闭管道相同。

图 17 不同CO₂体积分数条件下的超压时程曲线

Figure 17. Overpressure-time history curves of CO₂ with different volume fractions

下载: 全尺寸图片幻灯片

如图18所示，随着CO₂的体积分数由零增长到24%，升压时间从0.24 s逐渐增长到0.71 s，超压峰值由57 kPa接近线性降低到0 kPa，即CO₂的体积分数每增加10%，爆炸超压下降约24 kPa。

图 18 最终超压和升压时间随CO₂体积分数的变化

Figure 18. Change of final overpressure and pressure rising time with CO₂ volume fraction

下载: 全尺寸图片幻灯片

图19为爆炸超压振幅随时间的变化。可见，不同CO₂体积分数条件下混合气体的压力振幅均随时间呈指数函数下降。泄爆管道内压力的振荡类似于阻尼振动^[41]，振荡可归因于管内气体过度泄放引起气体往复的泄出与回流^[19]，因此可以认为，压力振幅的下降与振荡过程中气体动能被耗散有关。此外，随着CO₂的体积分数由零增加到20%，最大压力振幅由90 kPa减小为7 kPa，这是CO₂导致的混合气体燃烧速率降低、爆炸超压和管内气体流速减小的结果。

图 19 不同CO₂体积分数下超压振幅随时间的变化

Figure 19. Variation of overpressure amplitude of different volume fractions of CO₂ with time

下载: 全尺寸图片幻灯片

图20给出了压力振荡频率随时间的变化。可以发现，振荡频率随CO₂体积分数的增加而降低，可解释为：CO₂的体积分数越大，燃烧速率越低，管内气体通过燃烧获取的速度越小，气体往复运动一个周期所需时间更长，最终导致超压振荡频率降低。不考虑由超压时程曲线得到压力振荡频率的误差，可以发现，各工况下的压力振荡频率几乎不随时间而明显上升或下降，如果认为尾端泄爆管道内压力的振荡为阻尼振动，则压力振荡频率的不变可能与阻尼振动的等时性^[41]有关。

图 20 不同CO₂体积分数下超压振荡频率随时间的变化

Figure 20. Variation of overpressure oscillation frequency of different volume fractions of CO₂ with time

下载: 全尺寸图片幻灯片

图21为不同N₂体积分数下混合气体爆炸超压时程曲线。可以发现，当N₂的体积分数达到30%时，混合气体仅发生缓慢燃烧，管内压力无明显变化；当N₂的体积分数为31%时，爆炸被完全抑制，说明尾端泄爆管道内N₂的完全抑爆浓度与密闭管道相同，均为30%。

图 21 不同N₂体积分数条件下的超压时程曲线

Figure 21. Overpressure-time history curves of N₂ with different volume fractions

下载: 全尺寸图片幻灯片

如图22所示，当N₂的体积分数由零增加到30%，升压时间由0.24 s增长到0.79 s，超压峰值由57 kPa接近线性降低到0 kPa，即CO₂的体积分数每增加10%，爆炸超压下降20 kPa。

图 22 最终超压及升压时间随N₂体积分数的变化

Figure 22. Change of final overpressure and pressure rising time with N₂ volume fraction

下载: 全尺寸图片幻灯片

压力振幅和压力振荡频率随时间的变化分别如图23和图24所示。可以看到，随着N₂体积分数的升高，超压振幅和振荡频率均逐渐减小，说明N₂对尾端泄爆管道内爆炸超压的振荡效应具有一定的抑制作用。

图 23 不同N₂体积分数下超压振幅随时间的变化

Figure 23. Variation of overpressure amplitude of different volume fractions of N₂ with time

下载: 全尺寸图片幻灯片

图 24 不同N₂体积分数下超压振荡频率随时间的变化

Figure 24. Variation of overpressure oscillation frequency of different volume fractions of N₂ with time

下载: 全尺寸图片幻灯片

图25为不同水蒸气体积分数下甲烷/空气混合气体的爆炸超压时程曲线。可以发现，尾端泄爆管道内水蒸气完全抑制爆炸的体积分数与密闭管道相同，均为26%。

图 25 不同水蒸气体积分数条件下的超压时程曲线

Figure 25. Overpressure-time history curves of water vapor with different volume fractions

下载: 全尺寸图片幻灯片

从图26可以看出，随着水蒸气体积分数由零增加到24%，升压时间从0.24 s逐渐增长到0.68 s，最终爆炸超压由57 kPa接近线性降低到0 kPa，即水蒸气的体积分数每增加10%，爆炸超压下降约25 kPa。

图 26 最终超压及升压时间随水蒸气体积分数的变化

Figure 26. Change of final overpressure and pressure rising time with water vapor volume fraction

下载: 全尺寸图片幻灯片

图27和图28分别显示了不同水蒸气体积分数下超压振幅和振荡频率随时间的变化。可以看出，振幅和频率均随着水蒸气含量的增加而减小，说明添加水蒸气同样能够有效抑制尾端泄爆管道内甲烷爆炸超压的振荡效应。

图 27 不同水蒸气体积分数下超压振幅随时间的变化

Figure 27. Variation of overpressure amplitude of different volume fractions of water vapor with time

下载: 全尺寸图片幻灯片

图 28 不同水蒸气体积分数下超压振荡频率随时间的变化

Figure 28. Variation of overpressure oscillation frequency of different volume fractions of water vapor with time

下载: 全尺寸图片幻灯片

由2.1、2.2节可知，CO₂、水蒸气和N₂的完全抑爆浓度分别为25%、26%、30%，且泄爆条件对完全抑爆浓度没有影响。密闭条件下完全抑制超压振荡时CO₂、水蒸气和N₂的体积分数分别为16%、16%、20%，尾端泄爆条件下压力振荡被完全抑制时的体积分数则与完全抑爆浓度相同，为25%、26%、30%。图29和图30分别为添加CO₂、水蒸气和N₂对长直空间内甲烷爆炸超压抑制作用的对比。可以发现，当添加气体浓度相同时，密闭和尾端泄爆管道均是添加CO₂的爆炸超压及其振幅下降最明显，升压时间增加最长，添加水蒸气次之，添加N₂最差，说明CO₂对爆炸超压及其振荡的抑制作用最强，N₂最弱。

图 29 密闭管道内CO₂、N₂和水蒸气对爆炸的抑制作用对比

Figure 29. Comparison of suppression of CO₂, N₂ and water vapor on the explosion in the closed tube

下载: 全尺寸图片幻灯片

图 30 尾端泄爆管道内CO₂、N₂和水蒸气对爆炸的抑制作用对比

Figure 30. Comparison of suppression of CO₂, N₂ and water vapor on the explosion in the end-vented tube

下载: 全尺寸图片幻灯片

3种气体抑爆效果的差异可解释为^{[27, 39]}：N₂仅能从物理角度（稀释、吸热）对超压及其振荡产生抑制，而CO₂与水蒸气作为甲烷爆炸的燃烧产物，除物理抑爆外，还能够与燃烧区自由基反应，降低自由基浓度，抑制爆炸链传递速度，进而从化学角度对爆炸产生抑制，故抑爆效果优于N₂。水蒸气和CO₂抑爆效果的差异可能与二者比热容不同及参与链式反应的种类和程度不同有关。

利用FLACS软件建立了长直（密闭/尾端泄爆）空间管道模型，并对模型进行了验证。基于已验证的模型研究了添加CO₂、N₂和水蒸气的化学当量比CH₄/空气混合气体的爆炸情况，讨论了添加不同浓度气体对爆炸超压及其振荡的抑制作用，并对比了3种气体的抑爆效果。

（1）管道内气体爆炸超压随添加气体体积分数的增加而降低，CO₂、水蒸气和N₂的体积分数每增加10%，密闭管道气体爆炸的最终超压分别下降81、65、47 kPa，尾端泄爆管道超压峰值分别下降24、25、20 kPa，3种气体的完全抑爆浓度分别为25%、26%和30%（体积分数）。

（2）CO₂、水蒸气和N₂对长直空间燃气爆炸超压的振荡具有抑制作用，压力振幅和压力振荡频率均随添加气体体积分数的增加而减小，密闭管道内3种气体完全抑制超压振荡时的体积分数分别为16%、16%、20%，尾端泄爆管道分别为25%、26%、30%。

（3）CO₂对爆炸超压及其振荡的抑制效果最好，水蒸气次之，N₂最弱。这是因为N₂仅能从物理角度对爆炸产生抑制，而CO₂与水蒸气作为甲烷爆炸的燃烧产物，还能通过参与链式反应而抑制爆炸。水蒸气和CO₂抑爆效果的差异可能与二者比热容以及参与链式反应的种类和程度不同有关。

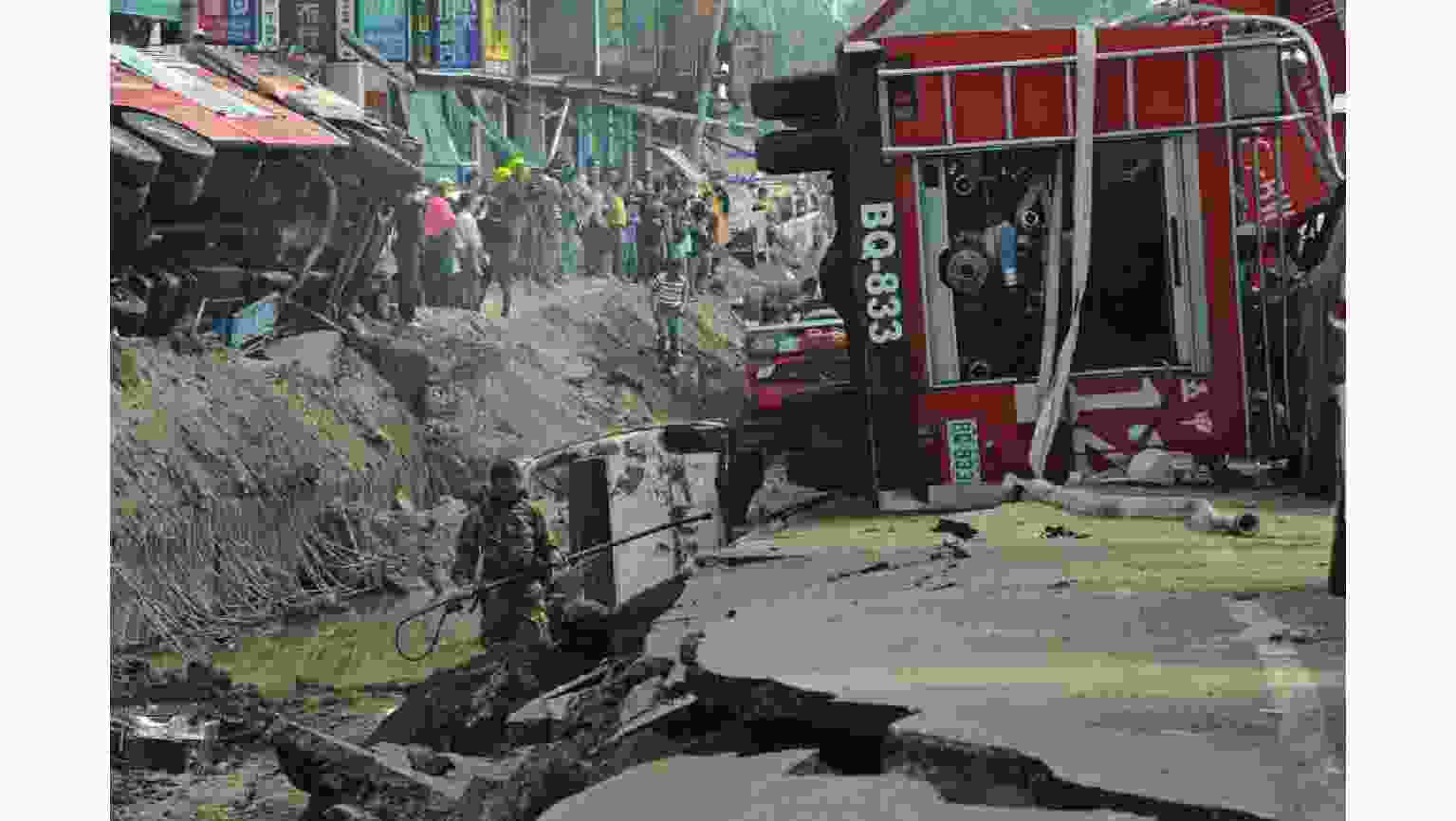

图 1 2014年高雄地下丙烯管道爆炸现场^[1]

Figure 1. Explosion scene of the underground propylene pipeline in Kaohsiung in 2014^[1]

下载: 全尺寸图片幻灯片

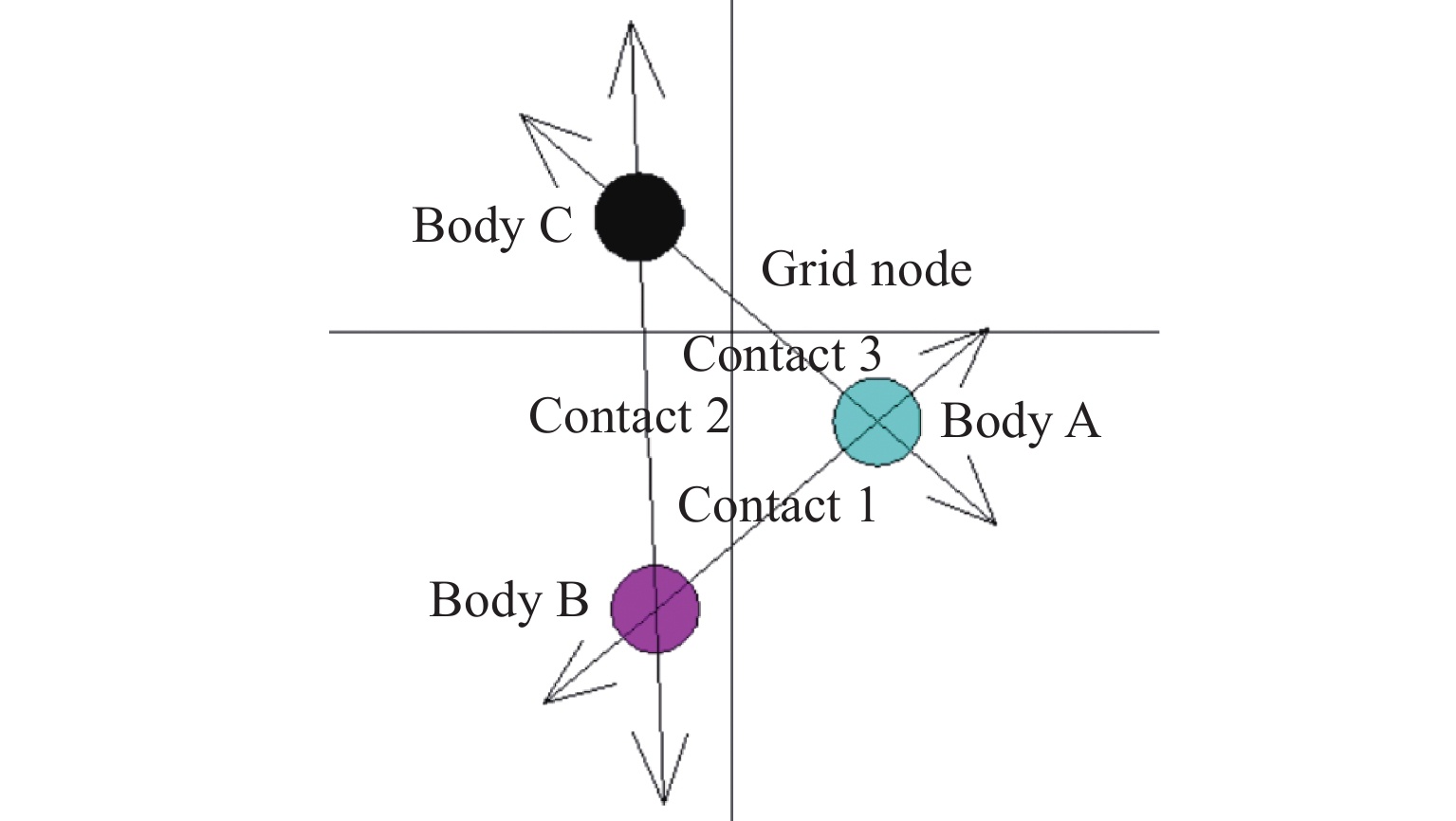

图 2 多物体接触计算示意图

Figure 2. Schematic diagram of multi-object contact algorithm

下载: 全尺寸图片幻灯片

图 3 某地下综合管廊现场照片

Figure 3. Picture of an underground comprehensive pipe gallery

下载: 全尺寸图片幻灯片

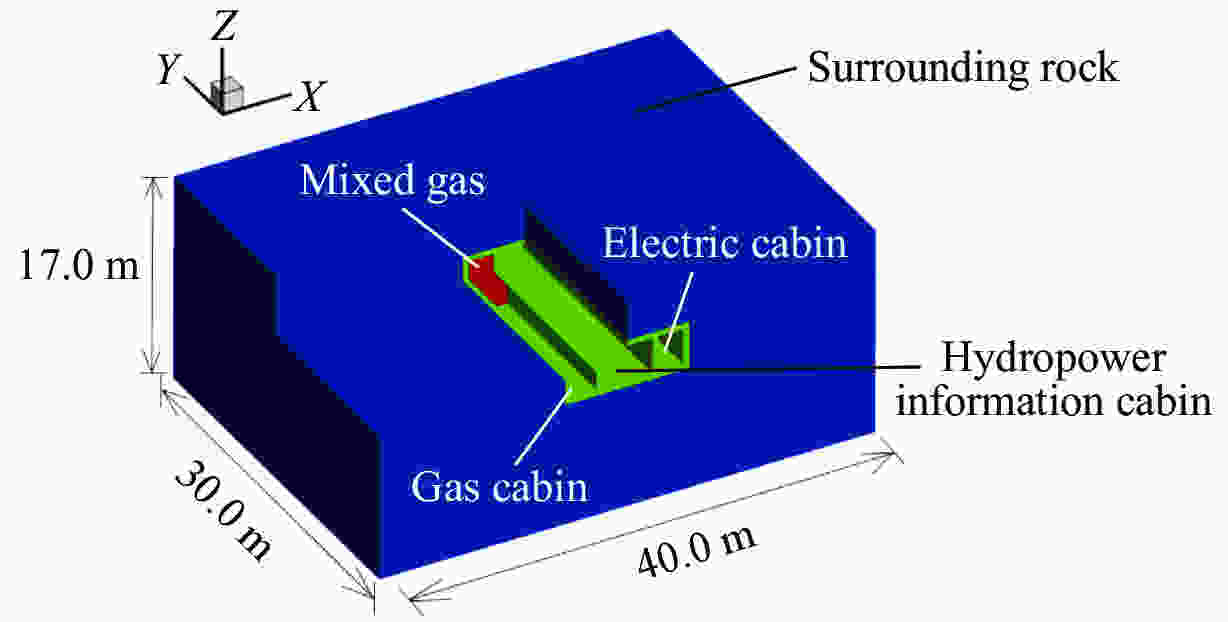

图 4 数值模拟模型内部示意图

Figure 4. Internal schematic diagram of numerical simulation model

下载: 全尺寸图片幻灯片

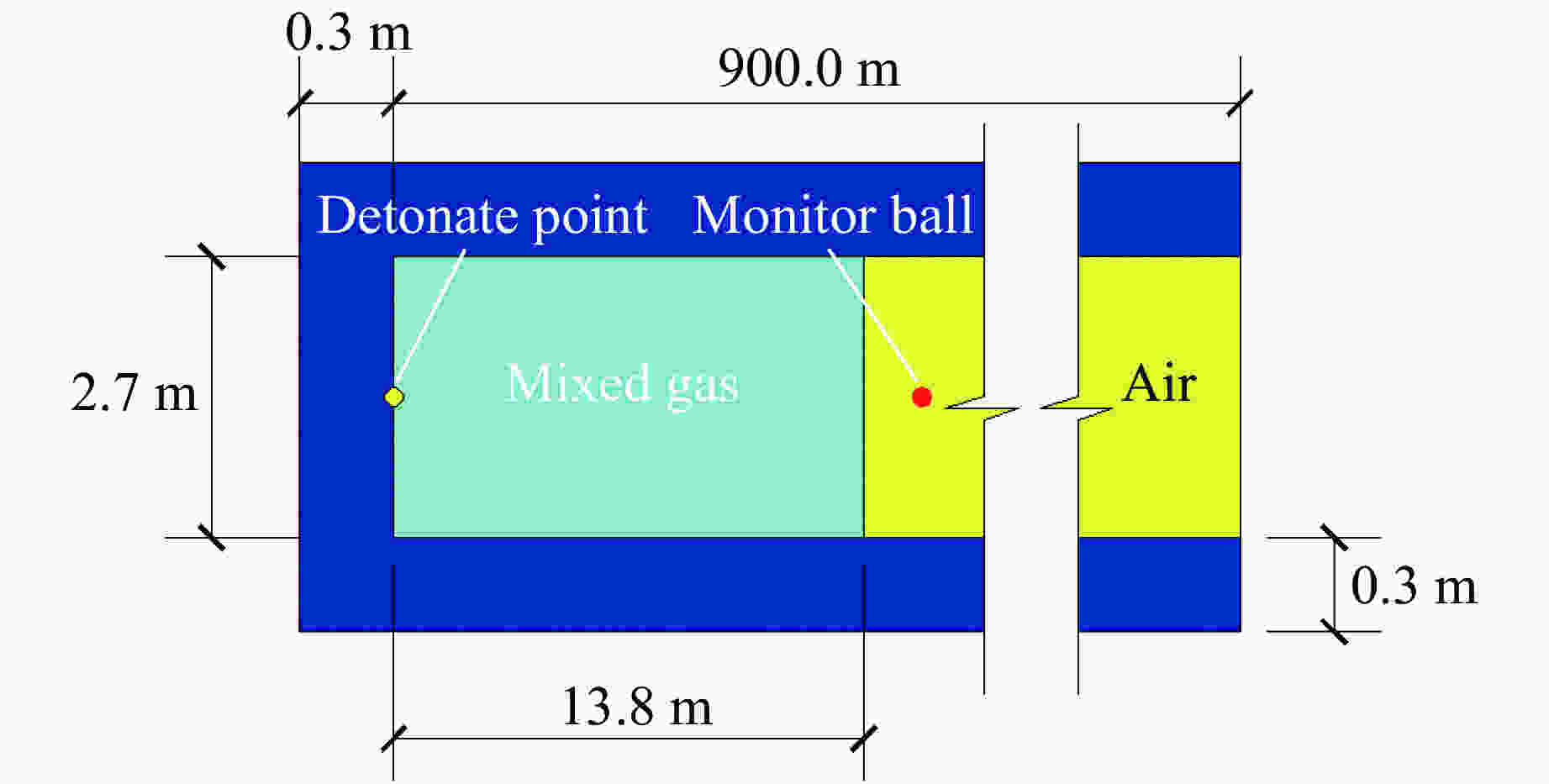

图 5 模型截面示意图

Figure 5. Model section schematic

下载: 全尺寸图片幻灯片

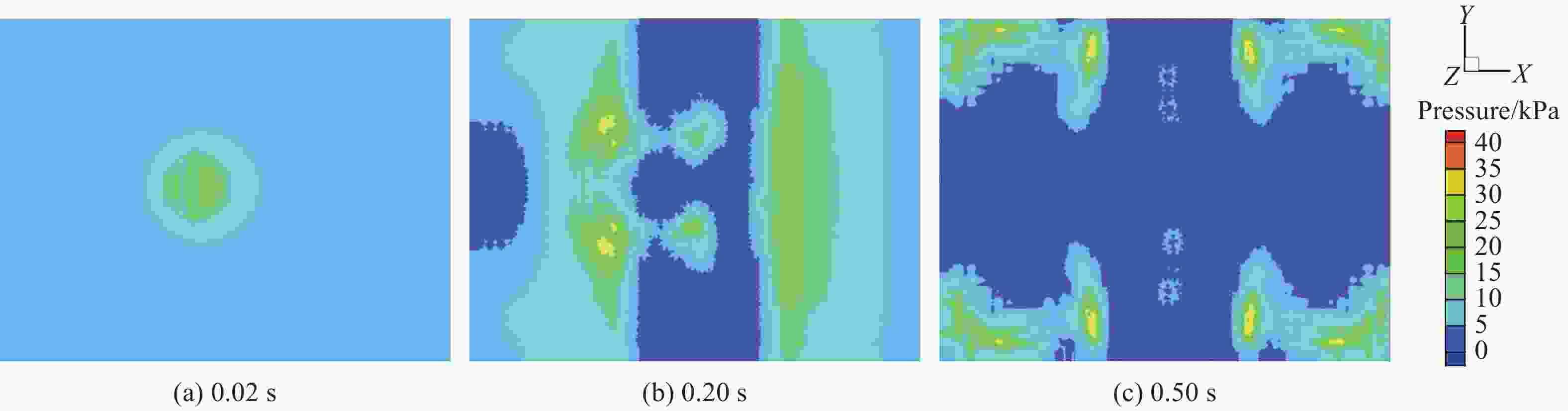

图 6 爆炸后不同时刻地面压强分布

Figure 6. Distribution of ground pressure at different times after explosion

下载: 全尺寸图片幻灯片

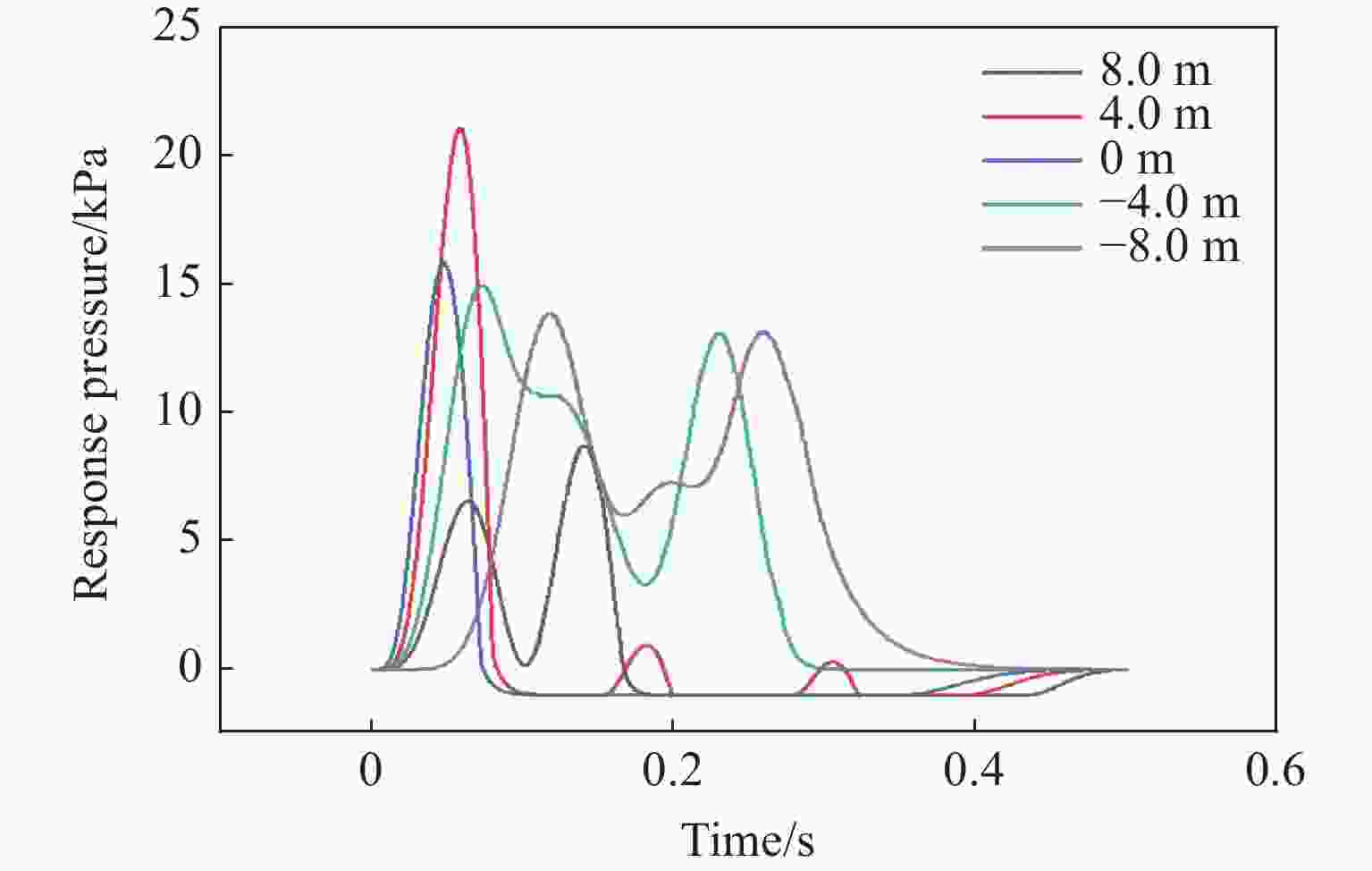

图 7 管廊横向质点压强随时间变化曲线

Figure 7. Variation curves of particle pressure in the horizontal direction of pipe gallery with time

下载: 全尺寸图片幻灯片

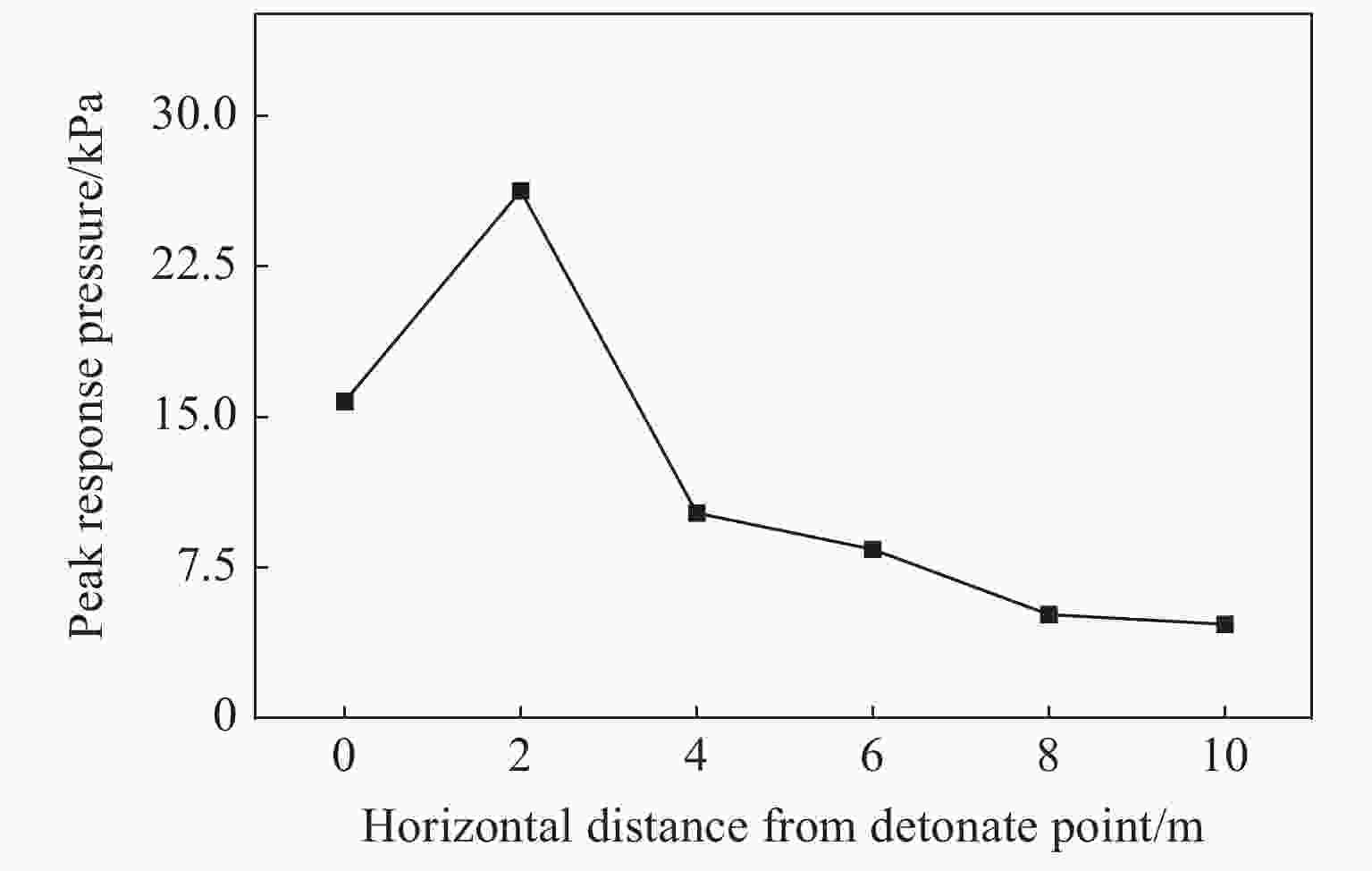

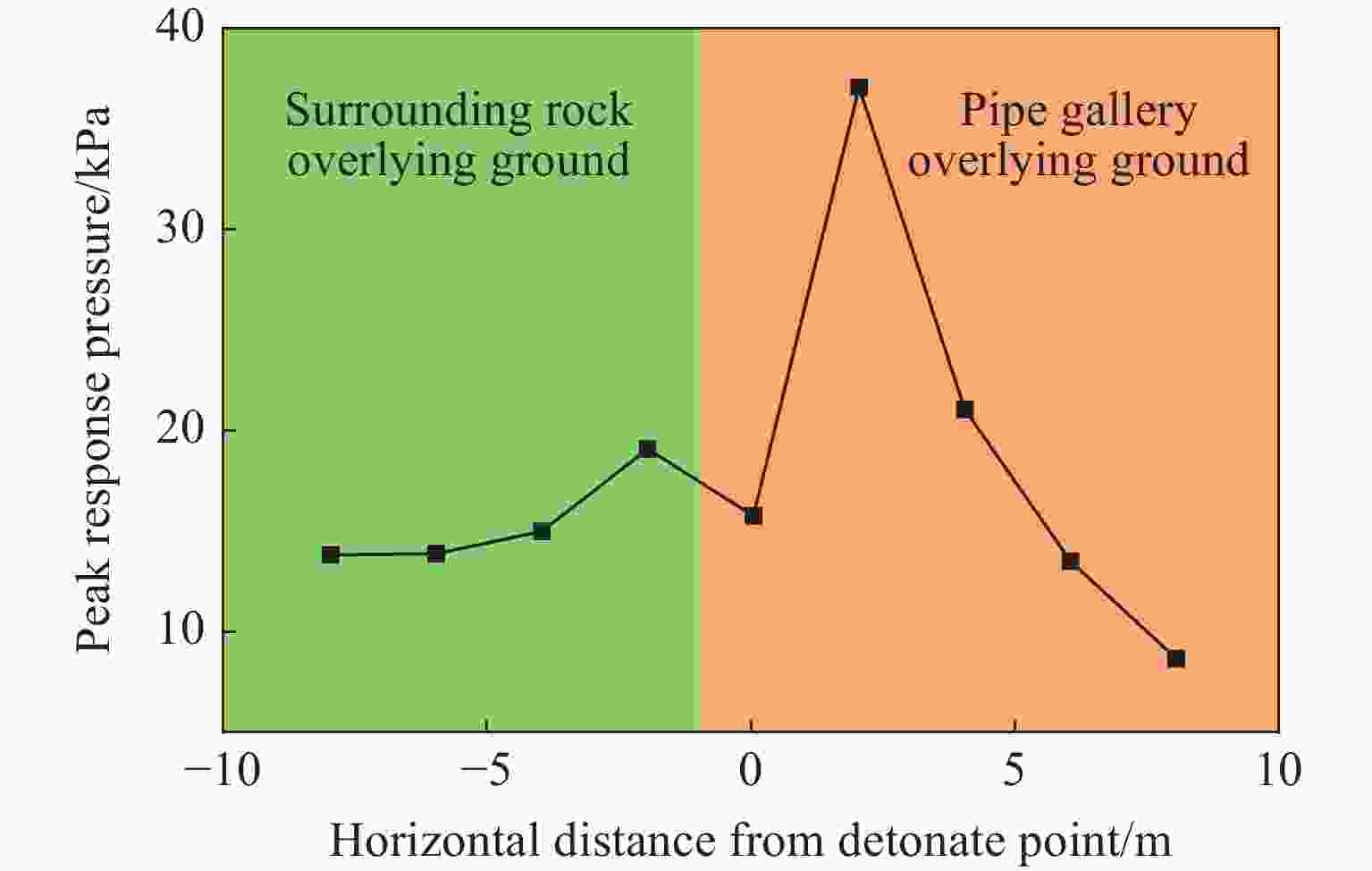

图 8 管廊横向质点压强峰值随起爆点距离的变化

Figure 8. Peak particle pressure in the horizontal direction of pipe gallery with distance of initiation point

下载: 全尺寸图片幻灯片

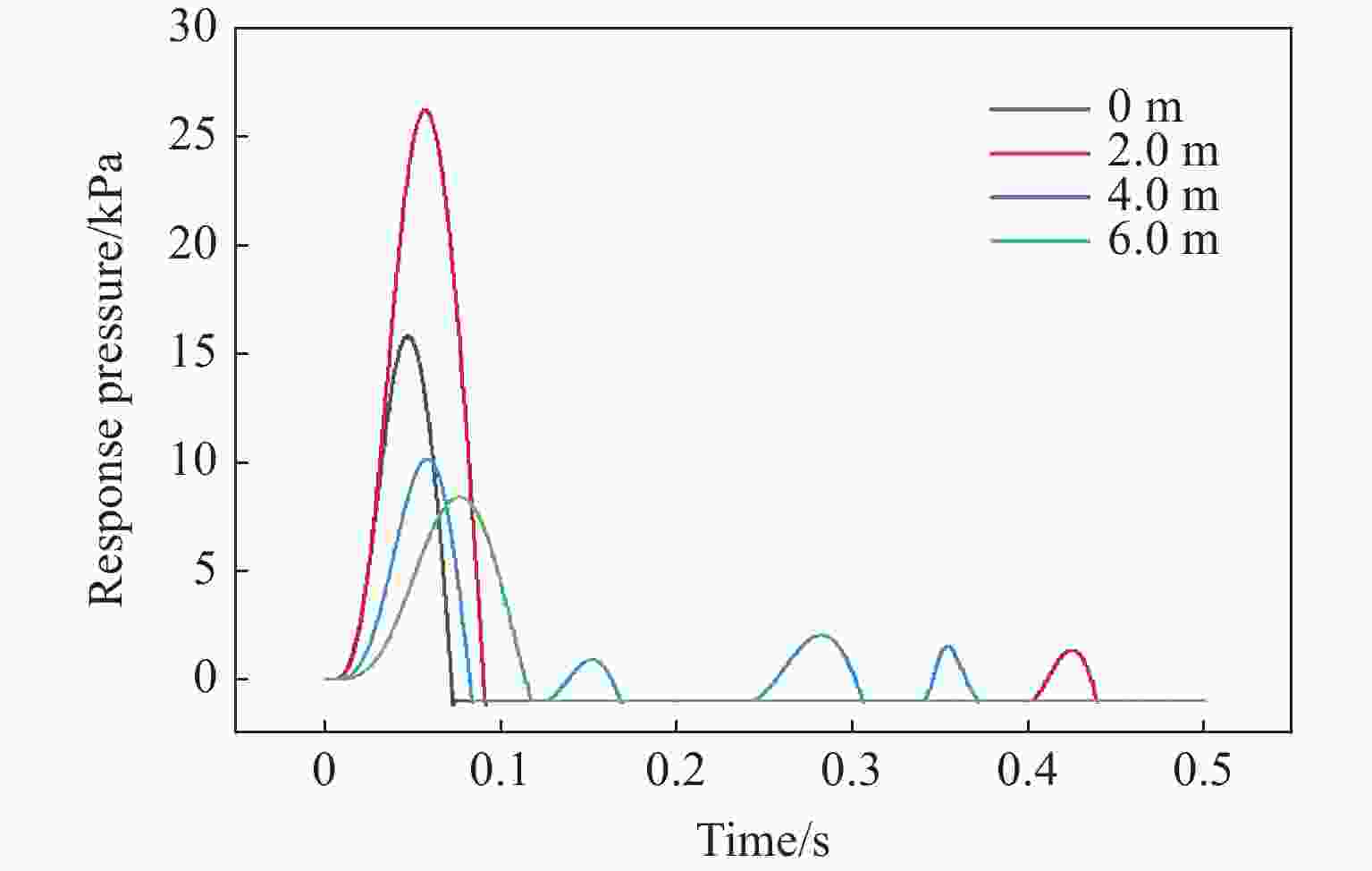

图 9 管廊纵向质点压强随时间变化曲线

Figure 9. Variation curves of particle pressure in the longitudinal direction of the pipe gallery with time

下载: 全尺寸图片幻灯片

图 10 管廊纵向质点压强峰值随起爆点距离变化

Figure 10. Peak particle pressure of the pipe gallery with the distance of the initiation point in the longitudinal direction

下载: 全尺寸图片幻灯片

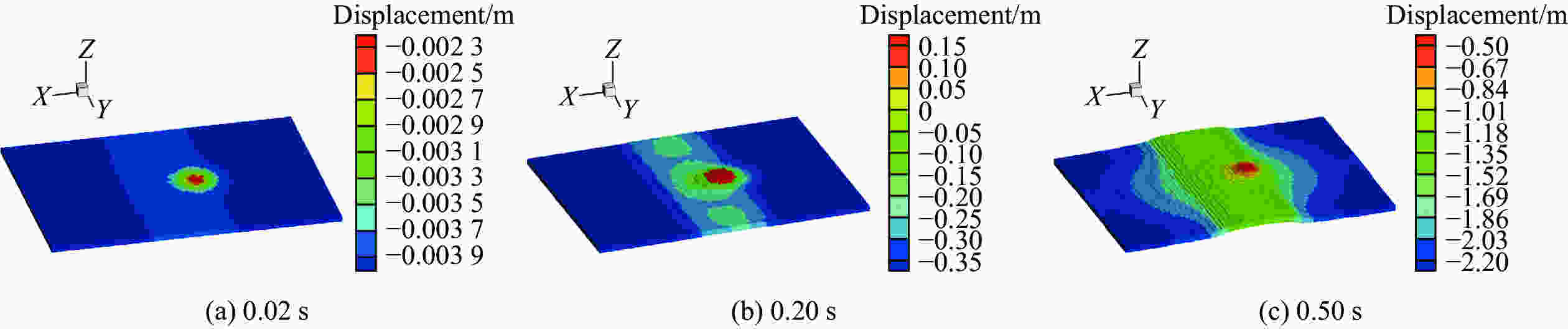

图 11 不同时刻地面竖向位移响应分布情况

Figure 11. Distribution of ground vertical displacement at different times

下载: 全尺寸图片幻灯片

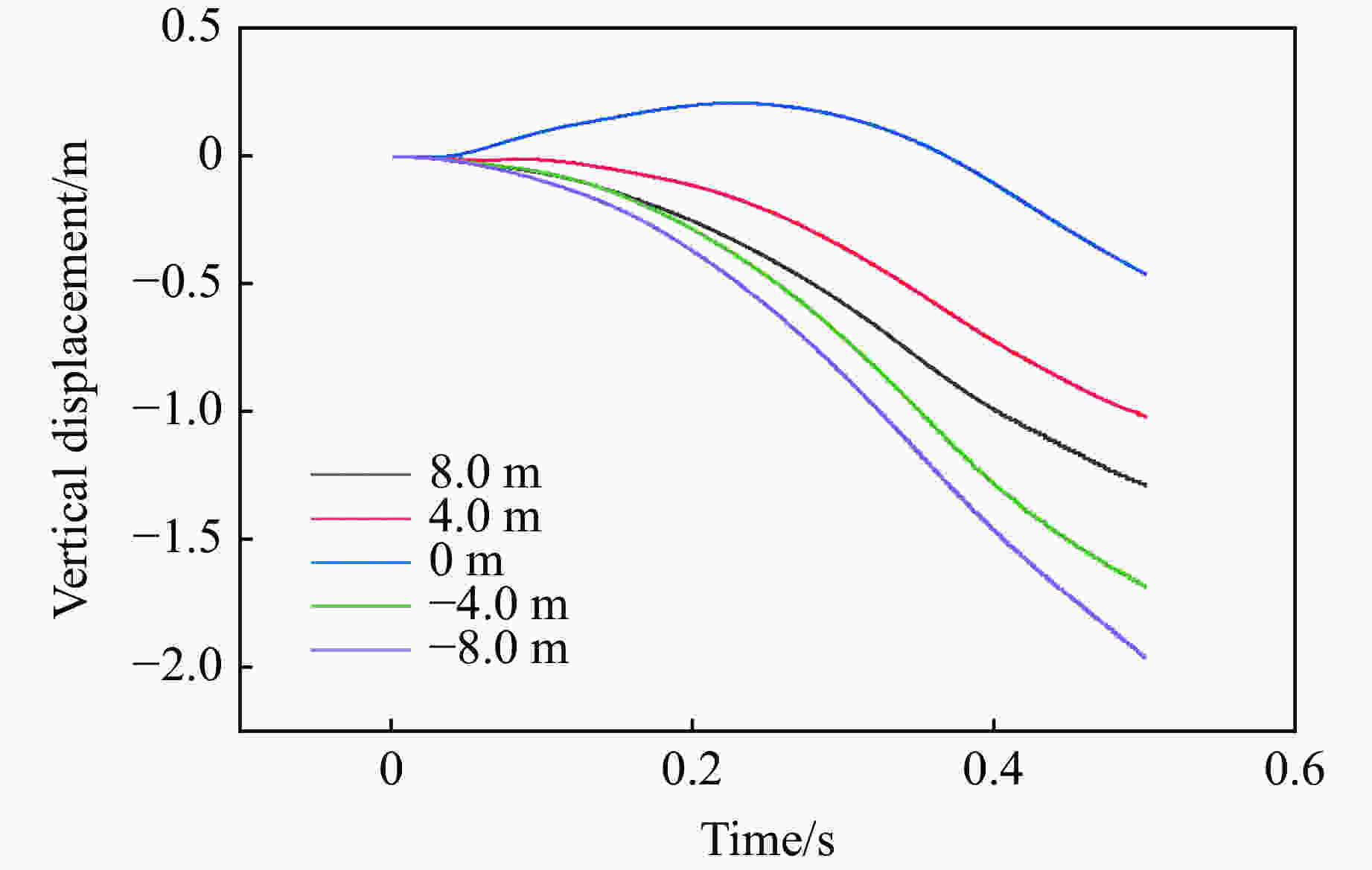

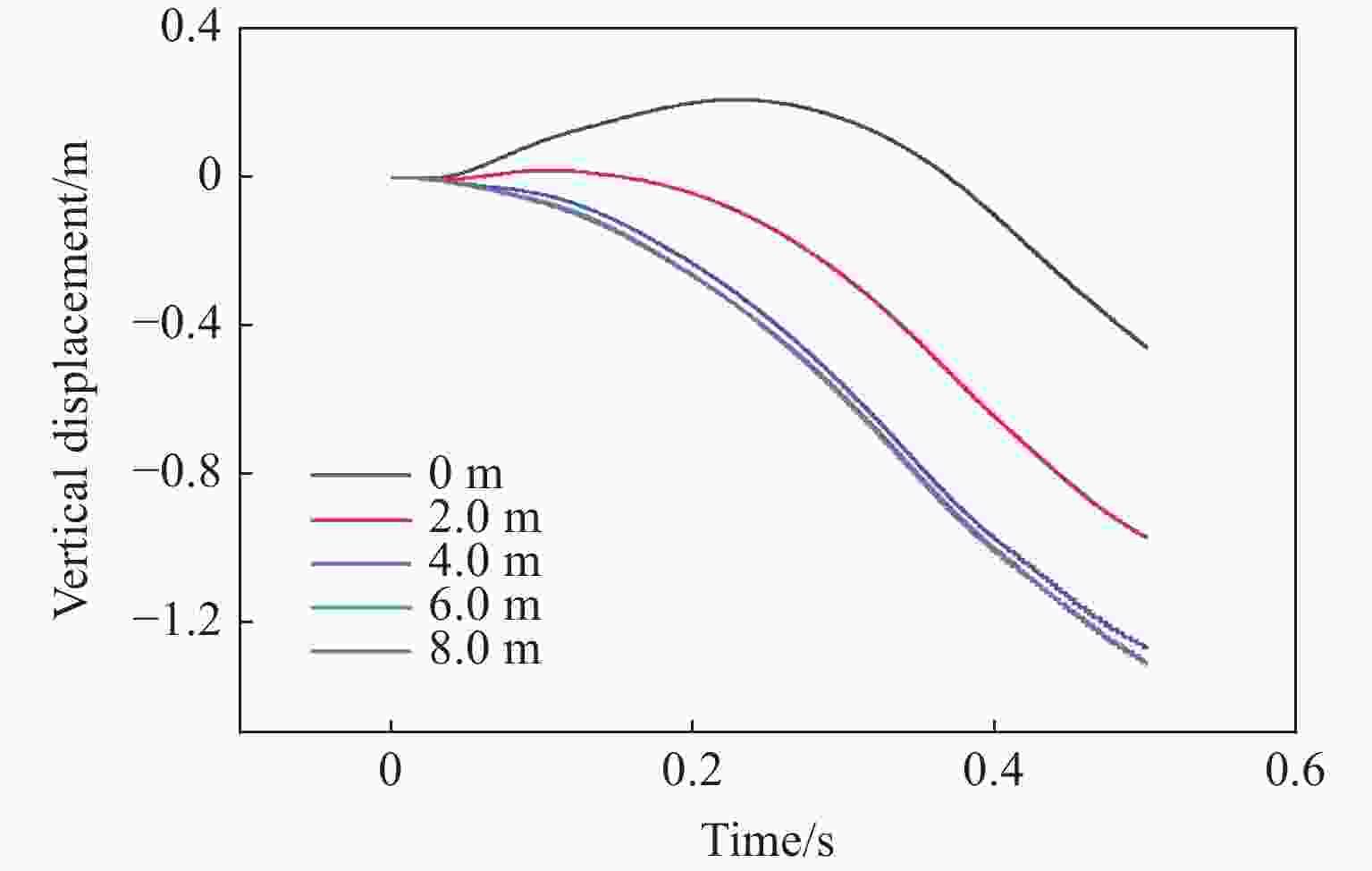

图 12 管廊纵向质点竖向位移随时间变化曲线

Figure 12. Variation curves of vertical displacement of particles in the longitudinal direction of pipe gallery with time

下载: 全尺寸图片幻灯片

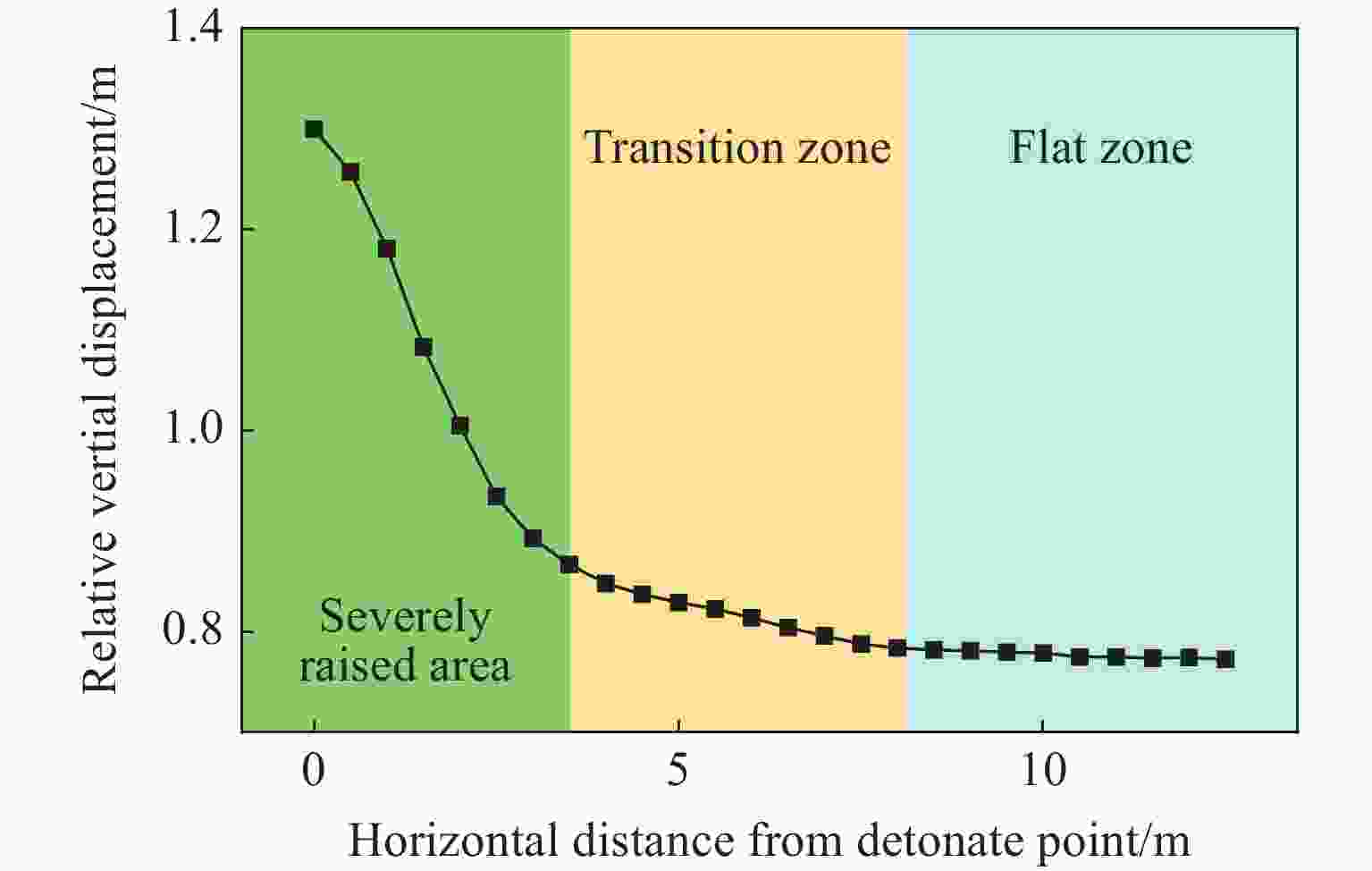

图 13 管廊纵向质点相对竖向位移随起爆点距离的变化

Figure 13. Relative vertical displacement of particlesin the longitudinal direction of pipe gallerywith distance of initiation point

下载: 全尺寸图片幻灯片

图 14 管廊横向质点相对竖向位移随时间变化曲线

Figure 14. Variation curves of relative vertical displacement of particles in the horizontal direction of pipe gallery with time

下载: 全尺寸图片幻灯片

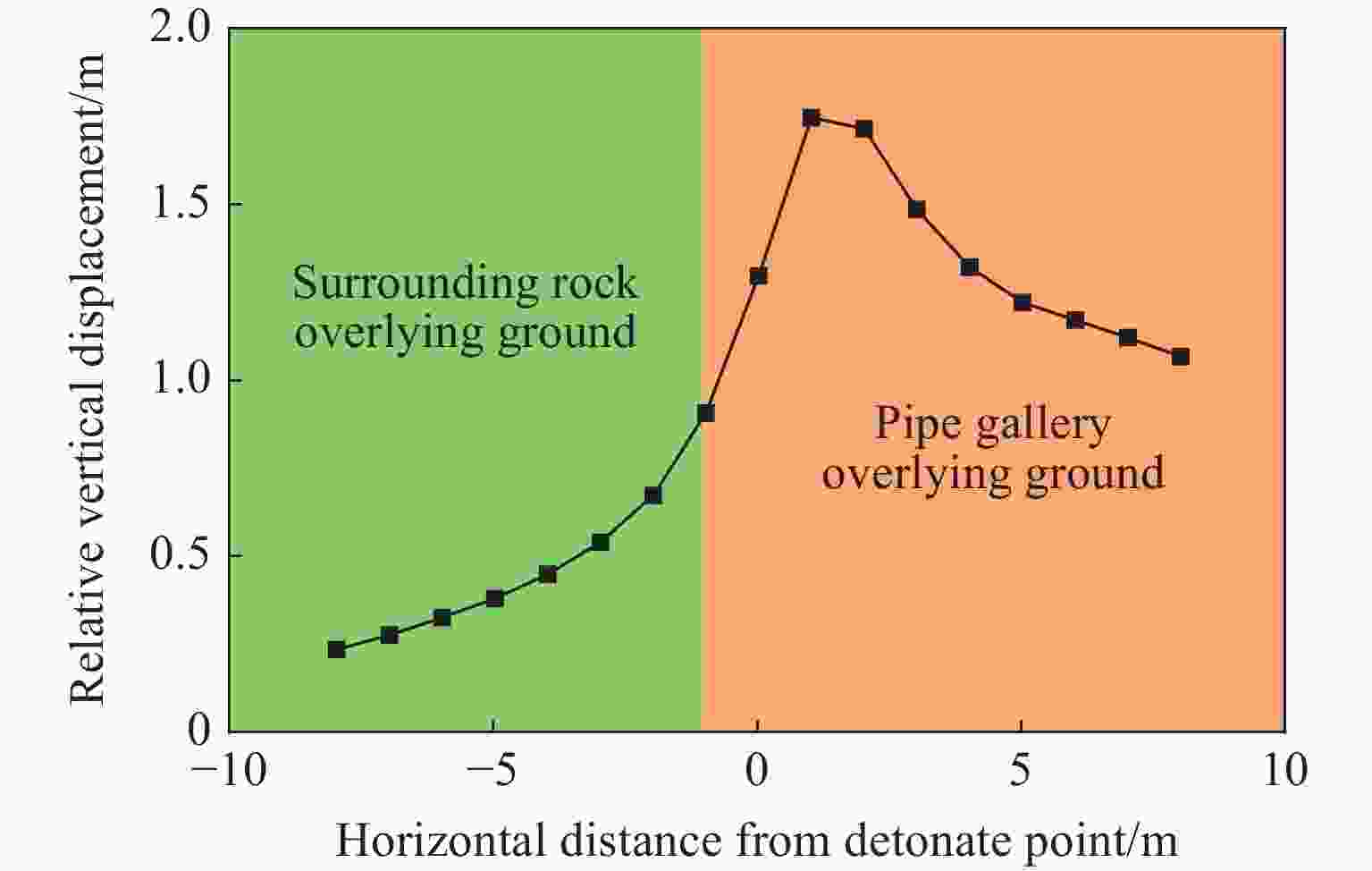

图 15 管廊横向质点相对竖向位移随距起爆点距离变化

Figure 15. Rrelative vertical displacement of particles in the horizontal direction of pipe gallery with distance of initiation point

下载: 全尺寸图片幻灯片

表 1 围岩和管廊本体结构力学参数

Table 1. Mechanical parameters of surrounding rock and pipe gallery structure

Component	$\;\rho$ /(kg·m^–3)	E/GPa	$\nu$	$\sigma_{\rm{t}}$ /MPa	$q_\varphi$	$K_\varphi$	$\psi$
Surrounding rock	2 100	4	0.3	0.001	0.21	21 119	0
Pipe gallery structure	2 600	30	0.2	2.000	0.60	7.18 × 10⁶	0

下载: 导出CSV

表 2 甲烷-空气混合气体高能燃烧模型计算参数

Table 2. Calculation parameters of high-energy combustion model of methane-air mixture

Component	$\gamma$	E₀/(MJ·m^–3)	$\;\rho$ /(kg·m^–3)	D/(m·s^–1)	V_f/%	p_CJ/MPa
CH₄-Air	1.282	3.775	1.19	2 785	9.5	1.9

下载: 导出CSV

表 3 数值模拟验证结果

Table 3. Numerical simulation verification results

Position/m	Pressure/kPa		$\delta$ /%	Position/m	Pressure/kPa		$\delta$ /%
Position/m	Experiment	Simulation	$\delta$ /%	Position/m	Experiment	Simulation	$\delta$ /%
20	145.33	153.68	5.75	200	147.33	164.32	11.53
60	165.67	180.32	8.84	280	137.67	148.02	7.52
80	169.67	181.94	7.23	340	136.00	147.61	8.54
120	154.00	169.21	9.88	380	129.00	145.27	12.61

下载: 导出CSV

参考文献(21)

[1]	张越. 高雄前镇区多条街道发生燃气爆炸, 消防车被炸毁[N/OL]. [2014–08–01]. http://www.chinanews.com/tp/hd2011/2014/08-01/384708.shtml. ZHANG Y. A gas explosion occurred in several streets in the former town of Kaohsiung, and fire trucks were blown up [N/OL]. [2014–08–01]. http://www.chinanews.com/tp/hd2011/2014/08-01/384708.shtml.
[2]	王玉琪. 地下综合管廊内燃气泄露及爆炸的数值研究[D]. 北京: 北京建筑大学, 2019. WANG Y Q. Numerical research on gas leakage and explosion in underground utility tunnel [D]. Beijing: Beijing University of Civil Engineering and Architecture, 2019.
[3]	杨炀. 城市地下综合管廊燃气爆炸防护措施设计研究[D]. 石家庄: 石家庄铁道大学, 2019. YANG Y. Design and research on gas explosion protection measures for urban underground integrated pipe gallery [D]. Shijiazhuang: Shijiazhuang Tiedao University, 2019.
[4]	曲树盛, 李忠献. 地铁车站内爆炸波的传播规律与超压荷载 [J]. 工程力学, 2010, 27(9): 240–247. QU S S, LI Z X. Propagation law and overpressure load of blast wave inside subway station [J]. Engineering Mechanics, 2010, 27(9): 240–247.
[5]	廖维张, 杜修力. 爆炸波在地铁车站中的传播规律研究 [J]. 防灾减灾工程学报, 2010, 30(5): 538–543. LIAO W Z, DU X L. Study on propagation regularity of blast wave in subway station [J]. Journal of Disaster Prevention and Mitigation Engineering, 2010, 30(5): 538–543.
[6]	廖维张, 杜修力. 内部爆炸作用下地铁车站的动力响应分析 [J]. 地下空间与工程学报, 2010, 6(5): 980–985. LIAO W Z, DU X L. Dynamic responses of subway station under the internal blast loads [J]. Chinese Journal of Underground Space and Engineering, 2010, 6(5): 980–985.
[7]	田力, 高芳华. 地下隧道内爆炸冲击下地表多层建筑的动力响应研究 [J]. 工程力学, 2011, 28(11): 114–123. TIAN L, GAO F H. Dynamic response of the multi-storey building subjected to blast loading in underground tunnel [J]. Engineering Mechanics, 2011, 28(11): 114–123.
[8]	张雄, 廉艳平, 刘岩, 等. 物质点法[M]. 北京: 清华大学出版社, 2013: 7, 31–32. ZHANG X, LIAN Y P, LIU Y, et al. Material point method [M]. Beijing: Tsinghua University Press, 2013: 7, 31–32.
[9]	陈卫东, 杨文淼, 张帆. 基于物质点法的水下爆炸冲击波数值模拟 [J]. 高压物理学报, 2013, 27(6): 813–820. doi: 10.11858/gywlxb.2013.06.004 CHEN W D, YANG W M, ZHANG F. Material point method for numerical simulation of underwater explosion blast wave [J]. Chinese Journal of High Pressure Physics, 2013, 27(6): 813–820. doi: 10.11858/gywlxb.2013.06.004
[10]	王宇新, 陈震, 张洪武, 等. 多层抗爆结构冲击响应无网格MPM法分析 [J]. 工程力学, 2007, 24(12): 186–192. doi: 10.3969/j.issn.1000-4750.2007.12.032 WANG Y X, CHEN Z, ZHANG H W, et al. Response of multi-layered structure due to impact load using material point method [J]. Engineering Mechanics, 2007, 24(12): 186–192. doi: 10.3969/j.issn.1000-4750.2007.12.032
[11]	王宇新, 陈震, 孙明, 等. 多相介质爆炸冲击响应物质点法数值模拟 [J]. 爆炸与冲击, 2008, 28(2): 154–160. doi: 10.3321/j.issn:1001-1455.2008.02.010 WANG Y X, CHEN Z, SUN M, et al. Simulation of explosion and shock involving multiple materials based on the material point method [J]. Explosion and Shock Waves, 2008, 28(2): 154–160. doi: 10.3321/j.issn:1001-1455.2008.02.010
[12]	缪玉松, 李晓杰, 王宇新, 等. 物质点法在爆轰波碰撞炸药猛度试验中应用 [J]. 大连理工大学学报, 2017, 57(3): 227–232. doi: 10.7511/dllgxb201703002 MIAO Y S, LI X J, WANG Y X, et al. Application of material point method to explosive brisance tests with detonation wave collision [J]. Journal of Dalian University of Technology, 2017, 57(3): 227–232. doi: 10.7511/dllgxb201703002
[13]	张芮瑜, 孙玉进, 宋二祥. 强夯的物质点法模拟及其能量转化规律分析 [J]. 岩土工程学报, 2019, 41(7): 1208–1216. ZHANG R Y, SUN Y J, SONG E X. Simulation of dynamic compaction using material point method and analysis of its energy conversion law [J]. Chinese Journal of Geotechnical Engineering, 2019, 41(7): 1208–1216.
[14]	董友扣, 马家杰, 王栋, 等. 深海滑坡灾害的物质点法模拟 [J]. 海洋工程, 2019, 37(5): 141–147. DONG Y K, MA J J, WANG D, et al. Investigation of landslide in deep sea using material point method [J]. The Ocean Engineering, 2019, 37(5): 141–147.
[15]	BARDENHAGEN S G, BRACKBILL J U, SULSKY D. The material-point method for granular materials [J]. Computer Methods in Applied Mechanics and Engineering, 2000, 187(3/4): 529–541.
[16]	VONNEUMANN J, RICHTMYER R D. A method for the numerical calculation of hydrodynamic shocks [J]. Journal of Applied Physics, 1950, 21(3): 232–237. doi: 10.1063/1.1699639
[17]	ZHU Y F, WANG D M, SHAO Z L, et al. Investigation on the overpressure of methane-air mixture gas explosions in straight large-scale tunnels [J]. Process Safety and Environmental Protection, 2020, 135: 101–112. doi: 10.1016/j.psep.2019.12.022
[18]	曹祝. 气相爆炸冲击问题的物质点法研究[D]. 哈尔滨: 哈尔滨工程大学, 2018. CAO Z. Research on material point method for gas explosion shock problems [D]. Harbin: Harbin Engineering University, 2018.
[19]	XU J D, XU S L, ZHANG Y L, et al. Study on the development of the medium-scale gas explosion integrated testing system [J]. Procedia Engineering, 2011, 26: 1305–1313. doi: 10.1016/j.proeng.2011.11.2305
[20]	QU M Z. Numerical study on shock wave propagation with obstacles during methane explosion [J]. Applied Mechanics and Materials, 2010, 33(9): 114–118.
[21]	ZHANG S H, ZHANG Q. Effect of vent size on vented hydrogen-air explosion [J]. International Journal of Hydrogen Energy, 2018, 43(37): 17788–17799. doi: 10.1016/j.ijhydene.2018.07.194

施引文献

资源附件(0)

访问统计

点击查看大图

图(15) / 表(3)

文章访问数: 4493
HTML全文浏览量: 1891
PDF下载量: 31

1. 数值模拟
1.1 理论模型
1.2 模型建立
1.3 模型验证
1.4 模拟工况
2. 模拟结果
2.1 密闭管道
2.2 尾端泄爆管道
2.3 不同气体抑制效果对比
3. 结　论

Water vapor (H₂O)

Water vapor (H₂O)
