近爆作用下中空夹层超高性能钢管混凝土柱的抗爆性能

邓旭辉; 王达锋

doi:10.11858/gywlxb.20200540

近爆作用下中空夹层超高性能钢管混凝土柱的抗爆性能

doi: 10.11858/gywlxb.20200540

邓旭辉,
王达锋^*, ,

湘潭大学土木工程与力学学院，湖南湘潭　411105

基金项目: 湖南创新型省份建设专项（2019RS1059）

详细信息

作者简介:
邓旭辉（1975－），男，博士，副教授，主要从事工程结构设计与分析研究. E-mail： dengbh@xtu.edu.cn

通讯作者:
王达锋（1995－），男，硕士研究生，主要从事工程结构设计与分析研究. E-mail： 369909072@qq.com

中图分类号: O389
计量
- 文章访问数: 7679
- HTML全文浏览量: 3464
- PDF下载量: 42
出版历程
- 收稿日期: 2020-04-09
- 修回日期: 2020-05-26
- 刊出日期: 2020-06-25

Anti-Blast Performance of Ultra-High Performance Concrete-Filled Double Steel Tubes under Close-in Blast Loading

DENG Xuhui,
WANG Dafeng^{*
, ,}

College of Civil Engineering and Mechanics, Xiangtan University, Xiangtan 411105, Hunan, China

摘要

摘要: 为研究中空夹层超高性能钢管混凝土（Ultra-high performance concrete-filled double skin steel tubes, UHPCFDST）柱在近爆载荷作用下的抗爆性能，建立了TNT炸药-UHPCFDST柱-空气三维有限元模型，采用ALE多物质流固耦合算法分析了UHPCFDST柱在近爆作用下的损伤机理、能量吸收特性和影响参数，计算结果表明：UHPCFDST柱在近爆作用下的典型破坏模式为钢管的塑性变形和混凝土芯柱的凹陷破坏，且混凝土芯柱的损伤过程可以分为3个阶段；与填充普通混凝土柱相比，UHPCFDST柱具有优异的抗爆性能；在一定范围内，减小截面空心率可以有效提升UHPCFDST柱的抗爆性能；增加内外钢管厚度均可提升UHPCFDST柱的抗爆性能，但增加外层钢管厚度时提升效果更显著；有无轴压对UHPCFDST柱的变形有较大影响，在一定范围内增加轴压比有利于抵抗整体变形，但同时局部变形增大，当轴压比较大时，UHPCFDST柱在近爆载荷和轴向载荷作用下失去承载能力。
- 中空夹层超高性能钢管混凝土柱 /
- 近爆 /
- 损伤机理 /
- 能量吸收特性
Abstract: In order to study the explosion resistance of ultra-high performance concrete-filled double skin steel tubes (UHPCFDST) under near-explosive loads, a three-dimensional finite element model of TNT explosives-UHPCFDST columns-air was established. The ALE multi-material fluid-solid coupling algorithm is used to analyze the damage mechanism, energy absorption characteristics and influence parameters of UHPCFDST columns under near-explosion. The calculation results show that the typical failure modes of UHPCFDST columns under near-explosion are plastic deformation and the collapse of the concrete core pillar. The damage process of the concrete core pillar can be divided into three stages. Compared with the ordinary concrete column, the UHPCFDST column has superior anti-blast performance; within a certain range, reducing the cross-section hollow ratio can effectively improve the explosion resistance of UHPCFDST columns; increasing the thickness of inner and outer steel pipes, particularly for the inner pipe, can increase the explosion resistance of UHPCFDST columns. The presence of axial pressure has a great influence on the deformation of the UHPCFDST column. The increase of axial pressure ratio, within a certain range is beneficial to resisting the overall deformation. As the axial pressure continues to increase, local deformation increases and the UHPCFDST column would lose its strength under the combined effects of the near-blast and the axial loads.
- ultra-high performance concrete-filled double skin steel tubes /
- close-in blast loading /
- damage mechanism /
- energy absorption characteristics

HTML全文

随着微电子技术的飞速发展，特别是5G技术的出现以及电子器件微型化要求其功率密度越来越高，对电子封装材料的散热要求越来越严格，其导热性能和热匹配直接决定着电子元器件的稳定性和可靠性^[1-2]。目前电子封装材料已经经历第1代合金（10～20 W/（m·K））、第2代W（Mo）-Cu合金（200 W/（m·K））、第3代陶瓷/金属SiC_P/Al（120～230 W/（m·K））发展到现今的第4代Al（Cu）/Diamond（400～900 W/（m·K））。目前，高导热、低热膨胀、轻量化是新一代电子封装材料的发展趋势。金刚石具有较高的导热系数（1 000～2 200 W/（m·K）），同时金刚石已实现工业化生产，价格低廉，是制备金属基导热复合材料最理想的高效填充材料。与铜、银、钨等金属基体相比，铝具有优良的导热系数（237 W/（m·K）），同时兼具低密度、低成本等优点^[3-6]。因此，高导热铝/金刚石复合材料是极具发展潜力的高导热金属基电子封装材料。

近年来，利用真空热压法(VHP)、放电等离子体烧结法（SPS）和气压熔渗法（GPI）等制备方式，通过长时间连续烧结、金属基体合金化、金刚石表面金属化等手段相继制备出高性能金刚石/铝复合材料，其热导率达到140～760 W/（m·K）^[7-11]。这些制备方式的共同特点是受设备升降温速率影响，整个样品制备周期较长，至少需要1～2 h。与上述制备方式相比，高温高压（HTHP）方式在制备高导热金属/金刚石复合材料上具有较高的效能。高温高压制备方式通常用来合成金刚石、立方氮化硼等超硬材料，近年来国内外开始利用高温高压方式制备高导热复合材料^[12-20]。俄罗斯Ekimove等^[18]在1 200 ℃、8 GPa超高压条件下使用体积分数为95%的200 μm金刚石颗粒制备了热导率高达900 W/（m·K）的金刚石/铜复合材料，认为高压实现了金刚石与金刚石界面的桥接，形成了部分连续导热通道，从而大幅度提升了整体复合材料的热导率。然而，8 GPa的超高制备压力目前无法实现工业化生产，国内六面顶压机能够达到的制备压力一般在5～6 GPa。日本Yoshida等^[19]在1 150 ℃、4.5 GPa高压熔渗工艺条件下利用粒度为90～110 μm、体积分数为70%的金刚石颗粒作为增强体，成功制备出具有超高导热性能的金刚石/铜复合材料，其热导率达到742 W/（m·K），他们也认为高压导致材料内部实现了部分金刚石颗粒之间的连通，即金刚石/铜界面被金刚石/金刚石界面所取代，从而大幅度降低了界面热阻。相关高温高压制备金属基金刚石复合导热材料的文献报道大部分是以铜基体为主^[16-21]。同时，有文献报道采用VHP、SPS、GPI等方式制备的镀钛金刚石/铝复合材料能够促进金刚石与基体的润湿性，减小空隙热阻，热导率得到极大提升^{[5-7, 10, 20, 22-23]}。然而，利用高温高压方式制备以镀钛金刚石为填充材料的金刚石/铝复合材料却鲜有报道。

本研究使用经放电等离子烧结处理的200 μm镀钛金刚石颗粒为填充材料，使用纯铝为金属基体材料，在3 GPa、700 ℃条件下烧结10 min，考察金刚石/铝复合材料的微观组织形貌、导热性能和热膨胀性能。

1. 实验方法

1.1 镀钛金刚石的制备

实验所用的原材料金刚石、铝粉和钛粉形貌如图1所示。金刚石颗粒粒度为200 μm，购于河南黄河旋风有限公司，利用傅里叶红外光谱测试其氮含量范围在0.015%～0.020%，根据相关文献计算其热导率范围为1 500～2 000 W/（m·K）^{[18, 24]}。使用粒径10 μm、纯度99.99%的钛粉作为镀覆材料，使用粒径40 μm、纯度99.99%的铝粉作为金属基体材料。

图 1 金刚石（a）、铝粉（b）和钛粉（c）的外观形貌

Figure 1. Morphology of diamond particles (a)，aluminum powders (b) and titanium powders (c)

下载: 全尺寸图片幻灯片

金刚石和钛粉按照质量比9∶1在玛瑙研钵内混合2 h，混合过程中加入乙二醇使金刚石和钛粉混合均匀。将混合料放入直径20 mm的石墨模具内，通过油压机冷压成型，然后将石墨模具放入放电等离子体烧结设备（日本思立LABOX-325R型）进行烧结处理。抽真空至真空度低于10 Pa后加压至50 MPa，然后以100 ℃/min的加热速度加热至800 ℃，保温30 min后停止加热自然降温。冷却脱模取出样品，样品经破碎、超声、洗涤、干燥，最后获得镀层厚度在150～200 nm左右的镀钛金刚石颗粒^[15]。图2所示为金刚石/钛粉末放电等离子体烧结处理前后的光学照片。可以看出，经放电等离子体烧结处理的金刚石/钛混合粉末由黄色变为灰黑色，说明钛粉末颗粒在放电等离子体烧结处理过程中粘覆到金刚石晶面上，导致光线不能透过金刚石晶面，进而显现为灰黑色。

图 2 金刚石颗粒放电等离子体烧结30 min前（a）、后（b）对比

Figure 2. Optical image comparison before (a) and after (b) diamond particles treatment for 30 min by SPS

下载: 全尺寸图片幻灯片

1.2 金刚石/铝复合材料的制备和样品处理

铝粉与制备的镀钛金刚石颗粒按照体积比1∶1放入玛瑙研钵中混合2 h，混合过程中加入乙二醇。均匀混合后的颗粒使用金属模具冷压成 $\varnothing$ 10.0 mm × 3.5 mm的圆柱，然后将样品放入高压组装腔体内，将高压组装块放置在烘箱内，于120 ℃干燥2 h，去除吸附水和乙二醇。实验组装如图3所示。实验所用的高压设备是国产铰链式六面顶压机（BT6 × 800)，通过电加热石墨管获取实验所需的温度，将经过干燥处理的高压组装块放入高压设备腔体内，先升压至3 GPa，然后以200 ℃/min的升温速率升温至700 ℃并保温10 min，而后停止加热、卸载压力，取出高压组装块和样品。使用不经镀钛处理的金刚石颗粒做对比，样品经表面打磨、清洗以去除表面粘附的杂质，并于真空干燥处理。

图 3 金刚石/铝复合材料实验组装示意图：（a）高压组装块实物，（b）高压组装块示意图，（c）高压设备腔体示意图

Figure 3. Sample assembly for diamond/Al composites under high pressure conditions: (a) high pressure cell for composites fabrication, (b) assembly schematic diagram, (c) schematic diagram of high pressure apparatus

下载: 全尺寸图片幻灯片

在实验过程中，温度根据Pt-30%Rh/Pt-6%Rh热电偶进行标定，压力根据标压物Bi、Ba的高压相变点建立的油压和腔体压力关系进行标定。

1.3 样品表征

使用激光导热仪（德国耐驰LFA467）测试金刚石/铝样品的热扩散系数。根据公式 $\lambda=\rho{c}_{p}\alpha$ （ $\lambda$ 为热导率， $\alpha$ 为热扩散系数， $\,\rho$ 为样品密度，c_p为样品定压比热容）进行计算^[24-25]。通过阿基米德排水法测量样品的密度。使用光学显微镜和X射线衍射仪（日本理学DMAX-RB）对镀钛金刚石颗粒和物性进行分析。使用扫描电子显微镜（日本电子IT200）分析金刚石/铝复合材料的微观组织形貌。通过热膨胀仪（德国耐驰DIL402C）测量样品的热膨胀系数。

2. 分析和讨论

2.1 镀钛金刚石物性分析和形貌表征

图4是镀钛金刚石颗粒的XRD图谱。可以看出，除金刚石特征峰外，还存在单质钛和碳化钛的特征峰，说明经过放电等离子体烧结处理金刚石和钛混合粉末能够在金刚石晶面形成镀层，同时镀层的主要成分为单质钛和碳化钛^[15]。镀钛层能够有效抑制易潮解相碳化铝的形成，提升其使用寿命^{[5-7, 10]}。图5（a）和图5（b）分别为金刚石镀钛前、后的普通光学照片，金刚石从金黄色变为灰黑色，从图5（b）的反光性来看，镀层相对均匀；从图5（c）镀钛颗粒的扫描电镜图像可以发现，镀层较为平整，表面存在一定数量、形状不规格的凹坑；进一步在图5（d）中可以看出，在部分晶面交界处存在部分漏镀区域，说明放电等离子烧结镀覆方式虽然能够实现金刚石表面镀钛，但会存在凹坑和漏镀的缺陷。然而，放电等离子体烧结镀覆方式的技术要求相对较低、操作简单，可以扩展到其他金属基体。

图 4 镀钛金刚石的X射线衍射图谱

Figure 4. XRD pattern of Ti-coated diamond particles

下载: 全尺寸图片幻灯片

图 5 金刚石颗粒形貌：（a）原材料金刚石，（b）镀钛金刚石，（c）镀钛金刚石扫描电镜图像，（d）镀钛金刚石表面局部放大图像

Figure 5. Morphology of diamond particles: (a) raw diamond，(b) Ti-coated diamond，(c) SEM of Ti-coated diamond，(d) the surface of Ti-coated diamond

下载: 全尺寸图片幻灯片

2.2 金刚石/铝复合材料的微观组织形貌

表1是制备的金刚石/铝复合材料密度和致密度的测量结果。在3 GPa、700 ℃条件下，未镀钛处理的金刚石/铝复合材料密度达到了3.06 g·cm⁻³，是理论密度的98.4%，该数值高于常规制备方式。而在相同的制备条件下，镀钛金刚石样品密度可上升到理论密度3.11 g·cm⁻³水平，样品达到全密度^{[3, 8]}。高温高压制备时样品所受压力远远超过常规制备方式的压力范围（30～100 MPa），高制备压力能够有效促进铝基体与金刚石颗粒结合并减少空隙。当使用镀钛金刚石颗粒作为填充材料后，由于钛镀层与铝基体具有较好的润湿性，能够更好地促进铝基体与金刚石颗粒的充分结合，进一步降低空隙热阻，提高复合材料的导热率。

表 1 金刚石/铝复合材料的密度和致密度

Table 1. Density and relative density of diamond/Al composites

Diamond type	Density of composites/(g·cm⁻³)	Relative density of composites/%
Raw	3.06	98.40
Ti-coated	3.11	100.00

下载: 导出CSV

| 显示表格

图6为金刚石/铝复合材料断裂面扫描电镜图像。从图6（a）可以发现，未镀钛处理的金刚石和铝基体界面处存在一定数量的空隙，从而产生较高的空隙热阻，阻碍热量传递。从图6（b）放大图中也可以发现，金刚石晶面上基本没有发现铝基体残留，说明金刚石和铝基体的非润湿特性导致两相界面结合较差。从图6（c）中可以看出，金刚石颗粒表面存在一定量的铝基体残留，图6（d）放大图可以清楚看到金刚石晶面处有大量的铝基体包覆，说明镀钛层能够改善金刚石和铝基体的润湿性，提升两相的界面结合，减少空隙热阻对热传导的阻碍，有利于提升复合材料整体的传热性能。此外，图6中未发现金刚石破碎，说明金刚石体积分数在50%以内时，其颗粒之间的硬接触较少，不会导致金刚石破碎^{[16, 20]}。

图 6 金刚石/铝复合材料断裂面扫描电镜图像：未镀钛金刚石（a）～（b），镀钛金刚石（c）～（d）

Figure 6. SEM images of fracture surfaces of the diamond/Al composites with diamond of un-coated （a），（b）and Ti-coated （c），（d）

下载: 全尺寸图片幻灯片

为了进一步分析镀钛层对复合材料界面结合的增强效果，对金刚石颗粒与铝基体界面结合区域中铝、钛、碳元素分布进行扫描，如图7所示。图7中钛元素主要集中在金刚石和金刚石与铝基体的界面结合处，说明钛镀层在金刚石和铝基体结合部分起到过渡的作用，能够有效改善金刚石和铝基体的润湿性，在增强界面结合方面具有关键作用。

图 7 镀钛金刚石/铝复合材料界面扫描电镜结果和元素分布：（a）界面结合部位，（b）铝，（c）金刚石，（d）钛

Figure 7. SEM images of the interface between diamond particles and Al matrix in the diamond/Al composites with Ti-coated on diamond particles：(a) interface area, (b) Al, (c) diamond, (d) Ti

下载: 全尺寸图片幻灯片

2.3 金刚石/铝复合材料的导热性能

图8为使用镀钛与未镀钛金刚石制备的金刚石/铝复合材料的热扩散系数和换算后的热导率。对比发现，未镀钛处理制备的金刚石/铝复合材料的热导率为144 W/（m·K），低于纯铝的热导率230 W/（m·K），主要由于热量从铝基体传导到金刚石内，由电子运动传导转换为声子振动传导，具有较强的界面热阻，可以达到2.2 × 10⁻⁸ m²·K/W^[26]。当使用经过镀钛处理的金刚石时，其热导率显著提高到529 W/（m·K），充分说明钛镀层是提升热导率的关键因素。我们认为钛镀层能够增强铝基体与金刚石的润湿性，有效改善铝基体与金刚石颗粒的界面结合，降低界面热阻，进而提高复合材料的热导率^[27-30]。

图 8 金刚石/铝复合材料的热学性能：（a）热扩散系数，（b）热导率

Figure 8. Thermal properties of the diamond/Al composites: (a) thermal diffusion coefficient，(b) thermal conductivity

下载: 全尺寸图片幻灯片

为了更好地理解钛涂层对金刚石/铝复合材料热导率的影响，采用Maxwell模型对复合材料的理论热导率进行计算^[31]

${\lambda _{{\rm{com}}}}={\lambda _{\rm{m}}}\frac{{{\rm{2}}{V_{\rm{d}}}\left(\dfrac{{{\lambda _{\rm{d}}}}}{{{\lambda _{\rm{m}}}}} - 1\right) + \left(\dfrac{{{\lambda _{\rm{d}}}}}{{{\lambda _{\rm{m}}}}}+ 2\right)}}{{V_{\rm{d}}}\left(1 -\dfrac{{{\lambda _{\rm{m}}}}}{{\lambda _{\rm{d}}}}\right)+ \left(\dfrac{{{\lambda _{\rm{d}}}}}{{{\lambda _{\rm{m}}}}} + 2\right)}$

(1)

式中： $\lambda$ _com为复合材料的热导率； $\lambda$ _m为铝基体的热导率，设定为230 W/（m·K）； $\lambda$ _d为金刚石颗粒的热导率，设定为1 500 W/（m·K）；V_d为金刚石颗粒的体积分数（50%）。根据参考数值，计算得到体积分数为50%的金刚石填充金刚石/铝复合材料的理论热导率 $\lambda$ _com为561 W/（m·K）。本实验结果为理论热导率的94%，远超过常规制备方式^{[3, 8-9]}。

2.4 金刚石/铝复合材料的热膨胀性能

图9所示为未镀钛与镀钛金刚石制备金刚石/铝复合材料的热膨胀性能测试结果。从图9（a）中可以看到，普通金刚石制备的复合材料在不同测试温度下的相对伸长率（dL/L）远高于镀钛处理金刚石制备的复合材料。普通金刚石制备的复合材料热膨胀系数（CTE）为2.0 × 10⁻⁵ K⁻¹，使用镀钛金刚石制备的复合材料其热膨胀系数下降至1.3 × 10⁻⁵ K⁻¹，如图9（b）所示。分析认为，由于未镀钛金刚石与铝基体界面结合较弱，铝基体在复合材料的热膨胀中占主导地位；而镀钛金刚石增强的金刚石/铝复合材料中，由于钛镀层能够有效促进铝基体与金刚石的界面结合，可以抑制高温带来的弹性和塑性变形^{[10, 32]}，表明钛镀层对于提高热导率、降低热膨胀系数起主要作用^{[15, 23]}。高压制备方式虽然能够促进界面结合，但由于受到金刚石和铝基体没有润湿性的影响，其界面结合易受外界环境因素的影响^[33]。因此，高温高压与金刚石表面镀钛处理两者共同作用能够显著提升金刚石/铝复合材料制备效能。

图 9 未镀钛和镀钛制备的金刚石/铝复合材料的变温伸长率（a）和热膨胀系数（b）

Figure 9. Relative elongations （a）and CTEs （b）of diamond/Al composites reinforced with uncoated and Ti-coated diamond particles

下载: 全尺寸图片幻灯片

3. 结　论

采用高温高压粉末冶金方式，使用纯铝粉末和镀钛金刚石颗粒成功制备出热导率为529 W/（m·K）的高导热金刚石/铝复合材料，热导率达到Maxwell理论模型的94%。研究表明：高温高压制备方式和镀钛处理能够有效提高基体和金刚石的界面结合，钛镀层有效降低了界面热阻，显著提升了复合材料的热导率，降低了热膨胀系数。本研究为高温高压制备新型金属基导热复合材料的发展提供了重要的实验支撑。

感谢郑州大学物理学院(微电子学院)贾晓鹏教授课题组的全体成员。

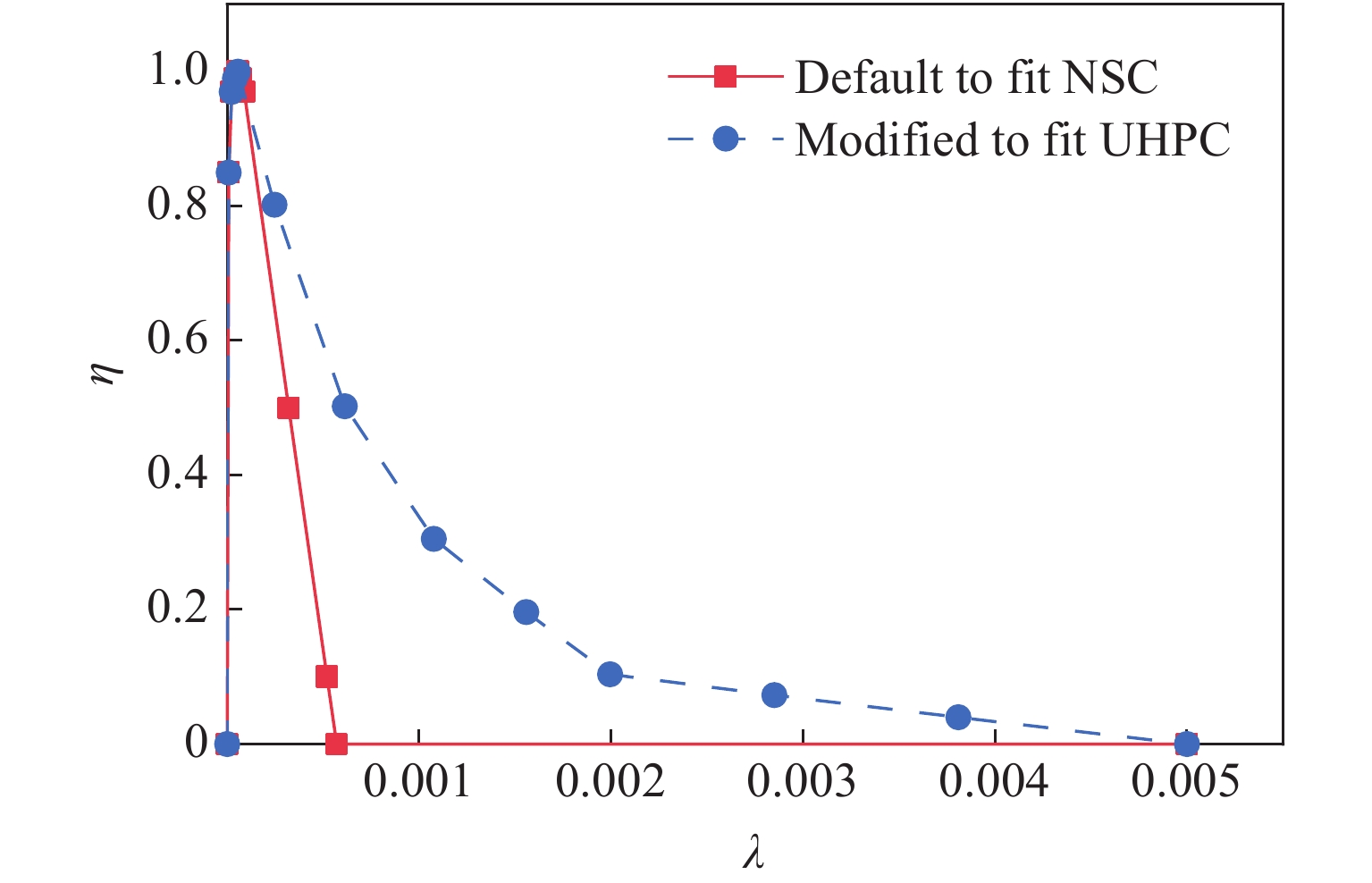

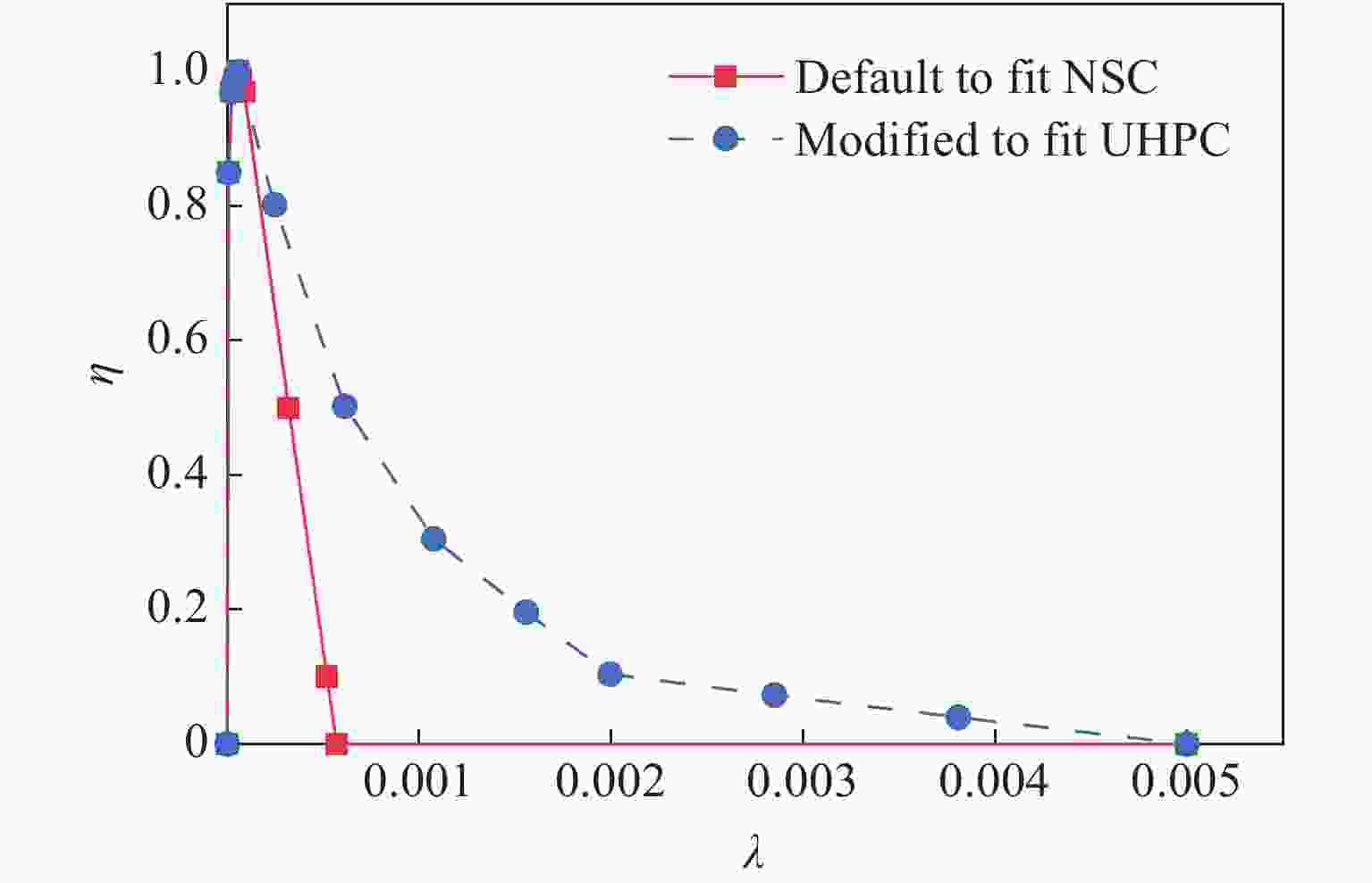

图 1 普通强度混凝土和UHPC的 $\lambda$ 和 $\eta$

Figure 1. $\lambda$ and $\eta$ values in normal strength concrete and UHPC

下载: 全尺寸图片幻灯片

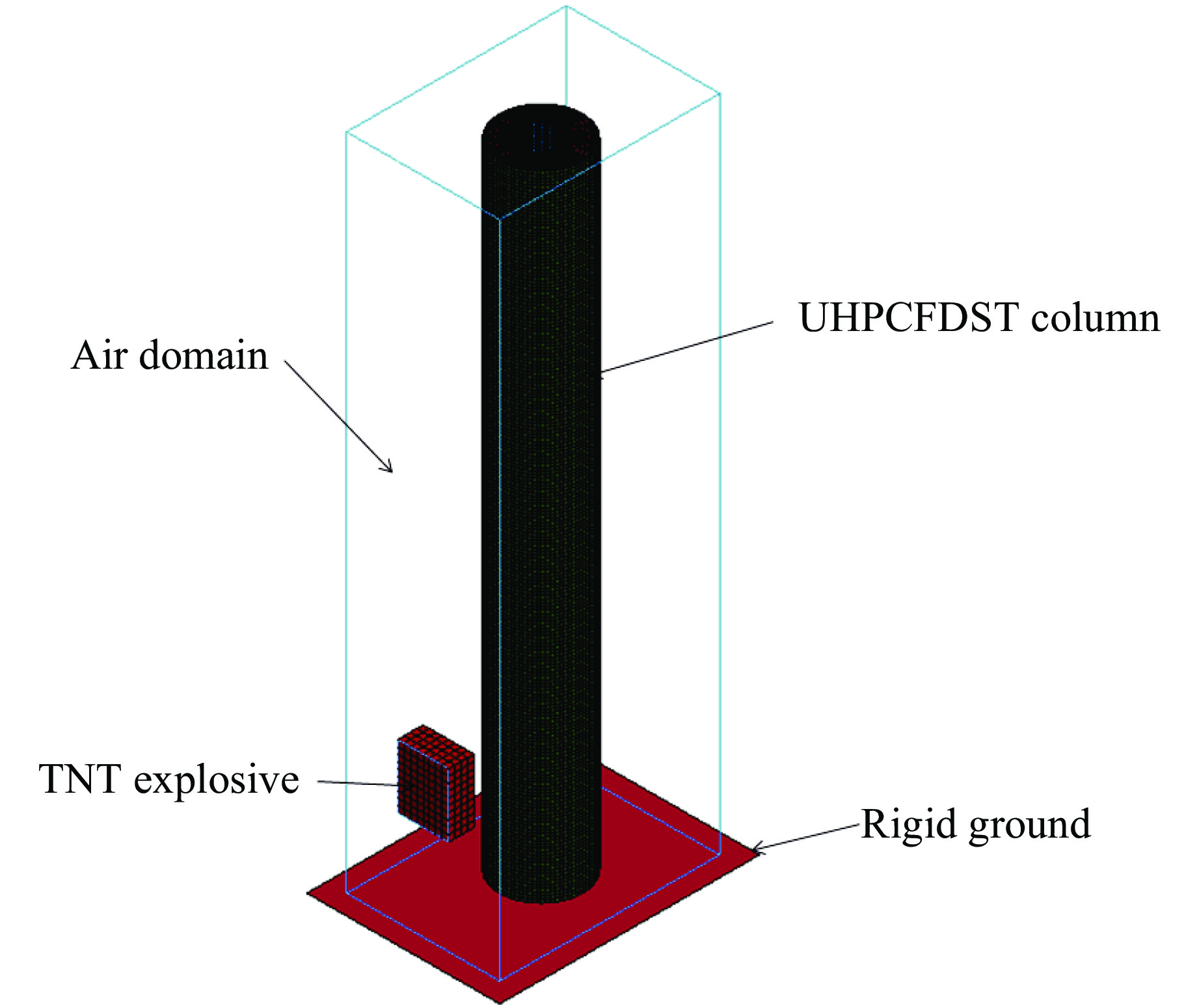

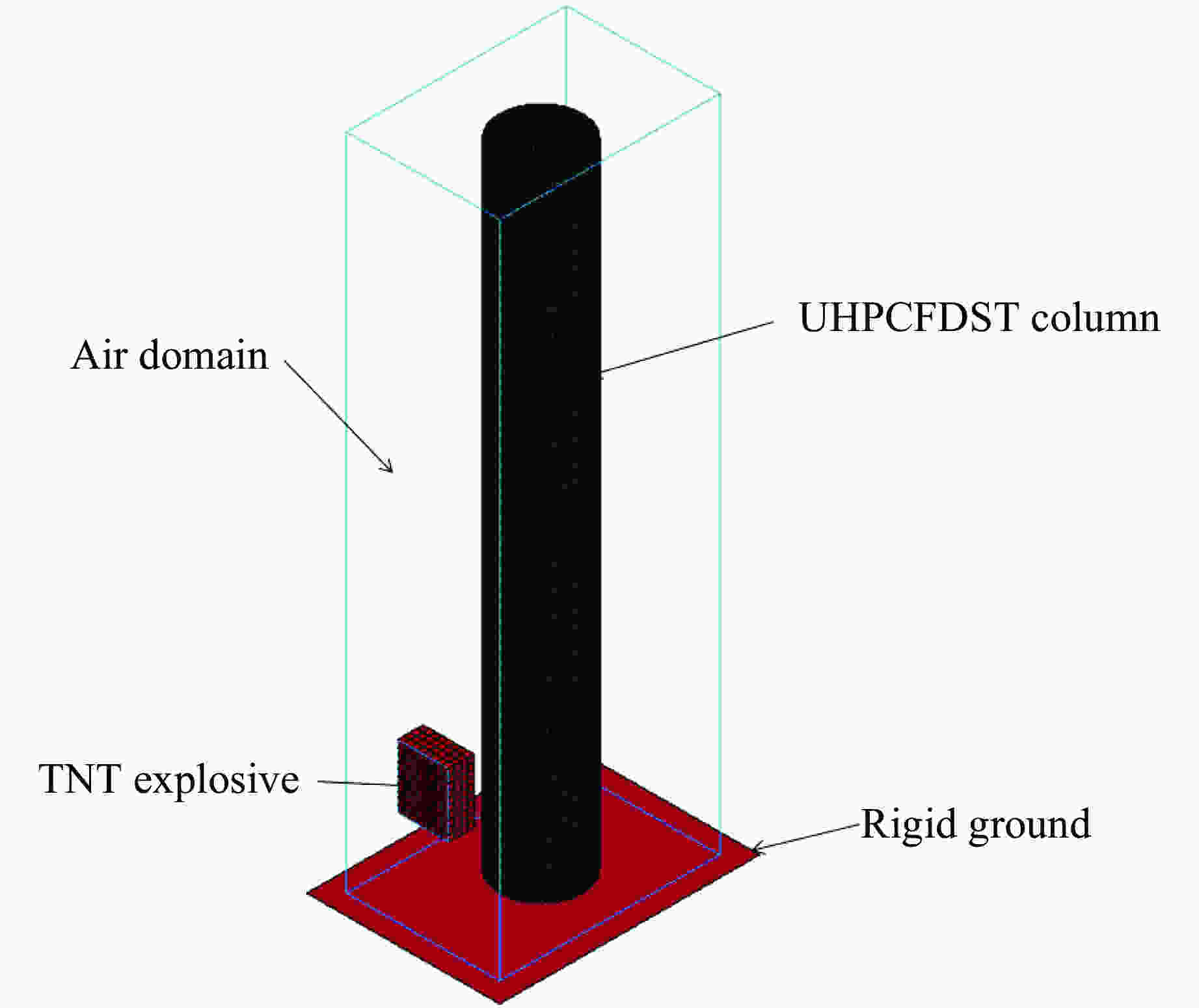

图 2 整体计算模型

Figure 2. Overall calculation model

下载: 全尺寸图片幻灯片

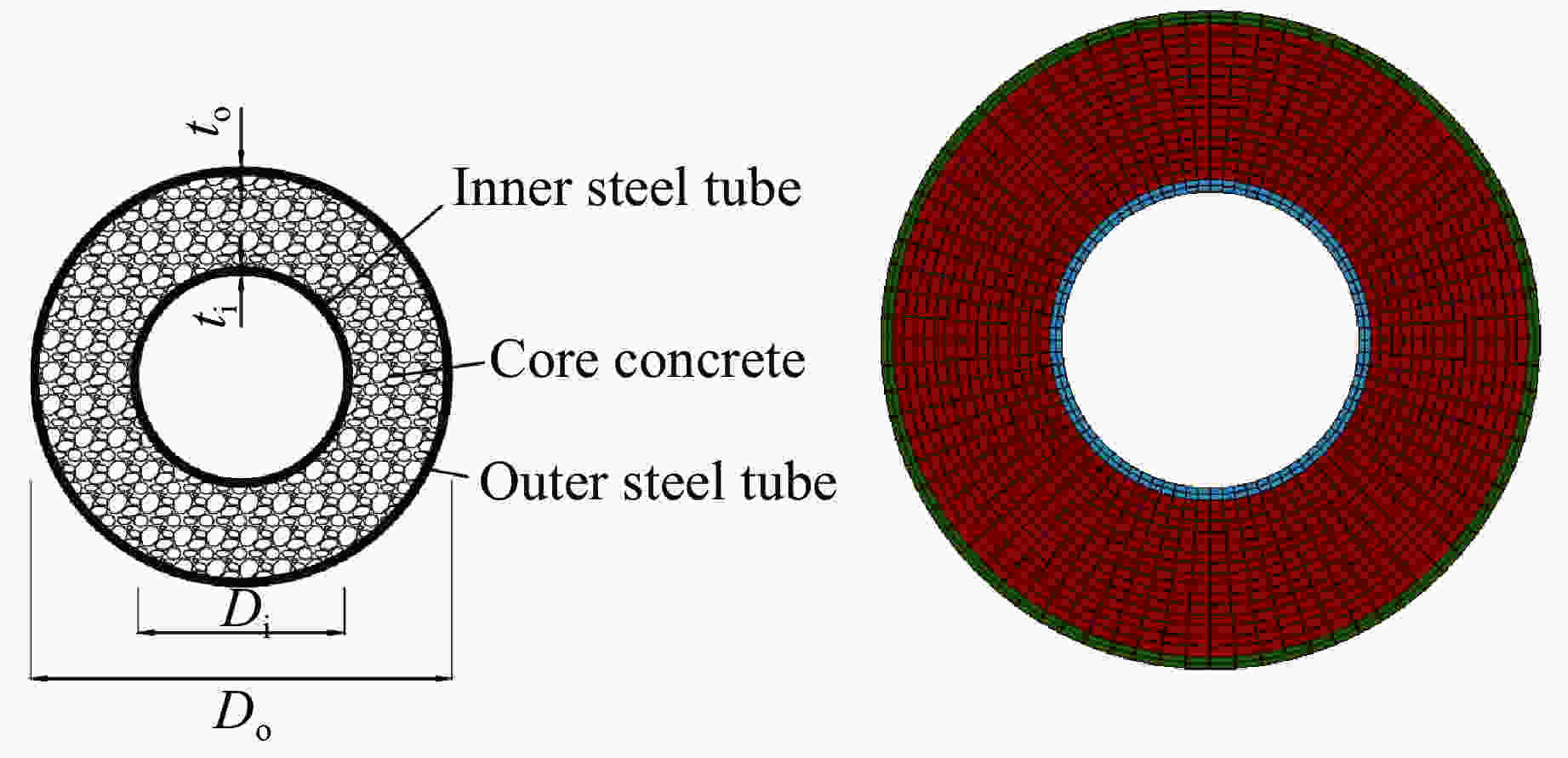

图 3 UHPCFDST柱横截面几何尺寸和网格划分

Figure 3. Geometry and meshing of UHPCFDST columns

下载: 全尺寸图片幻灯片

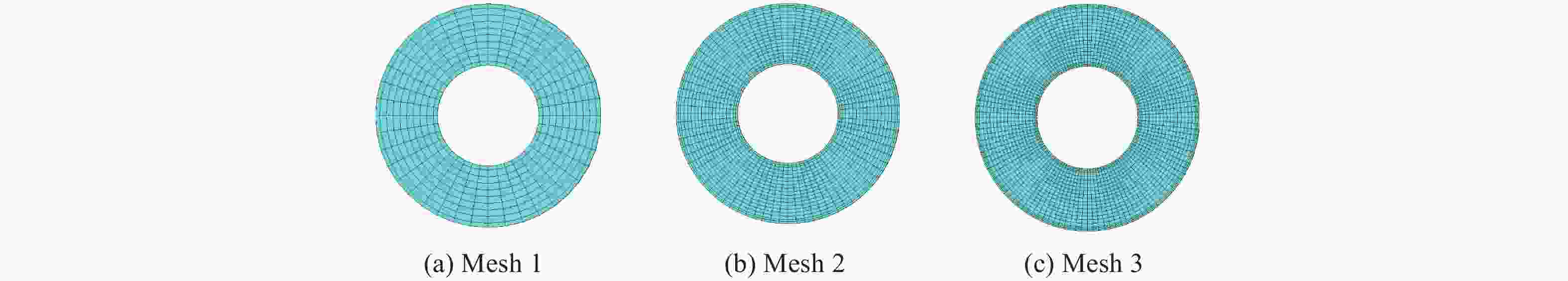

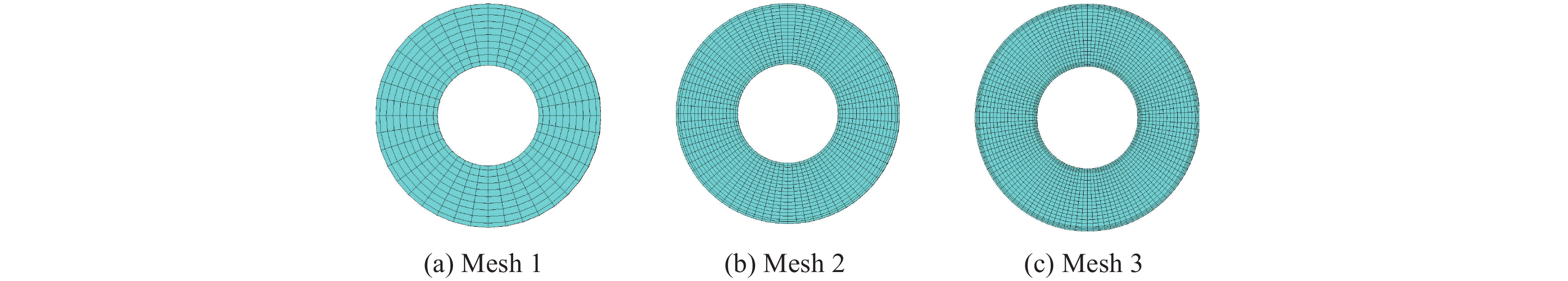

图 4 网格划分细节

Figure 4. Mesh details

下载: 全尺寸图片幻灯片

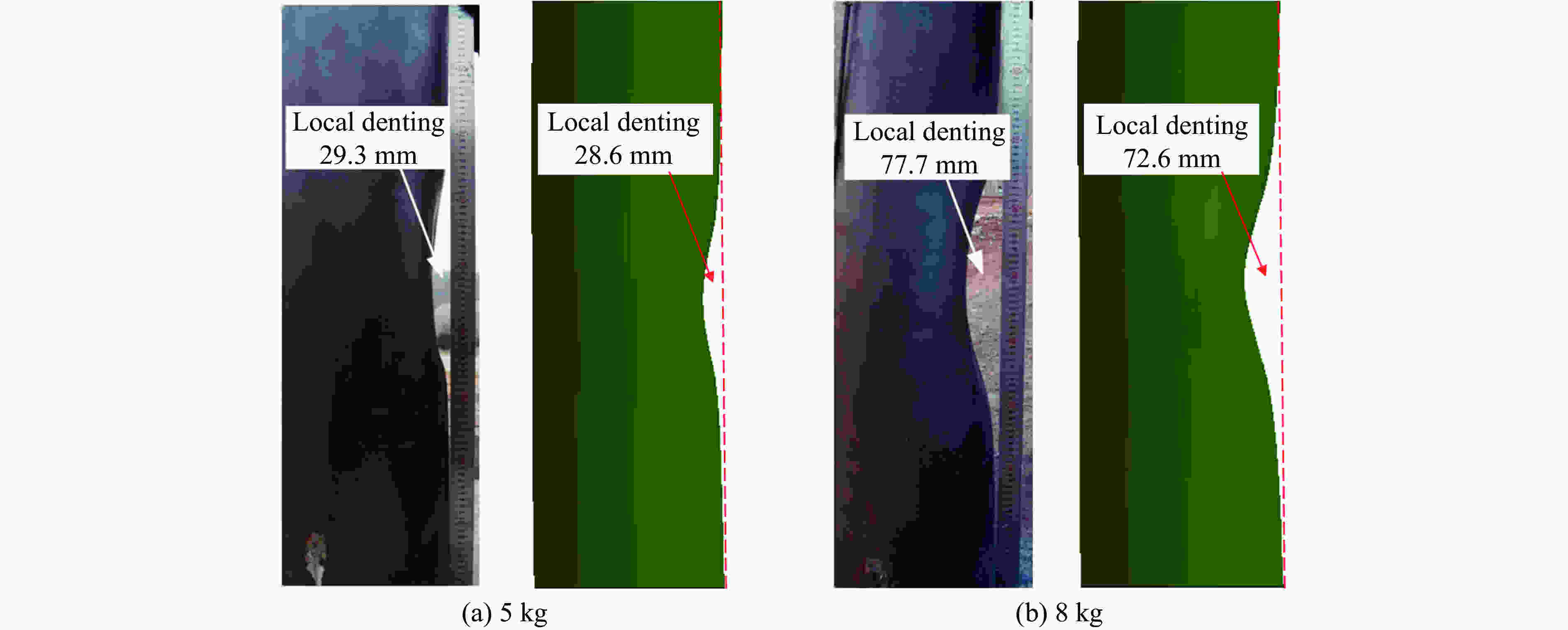

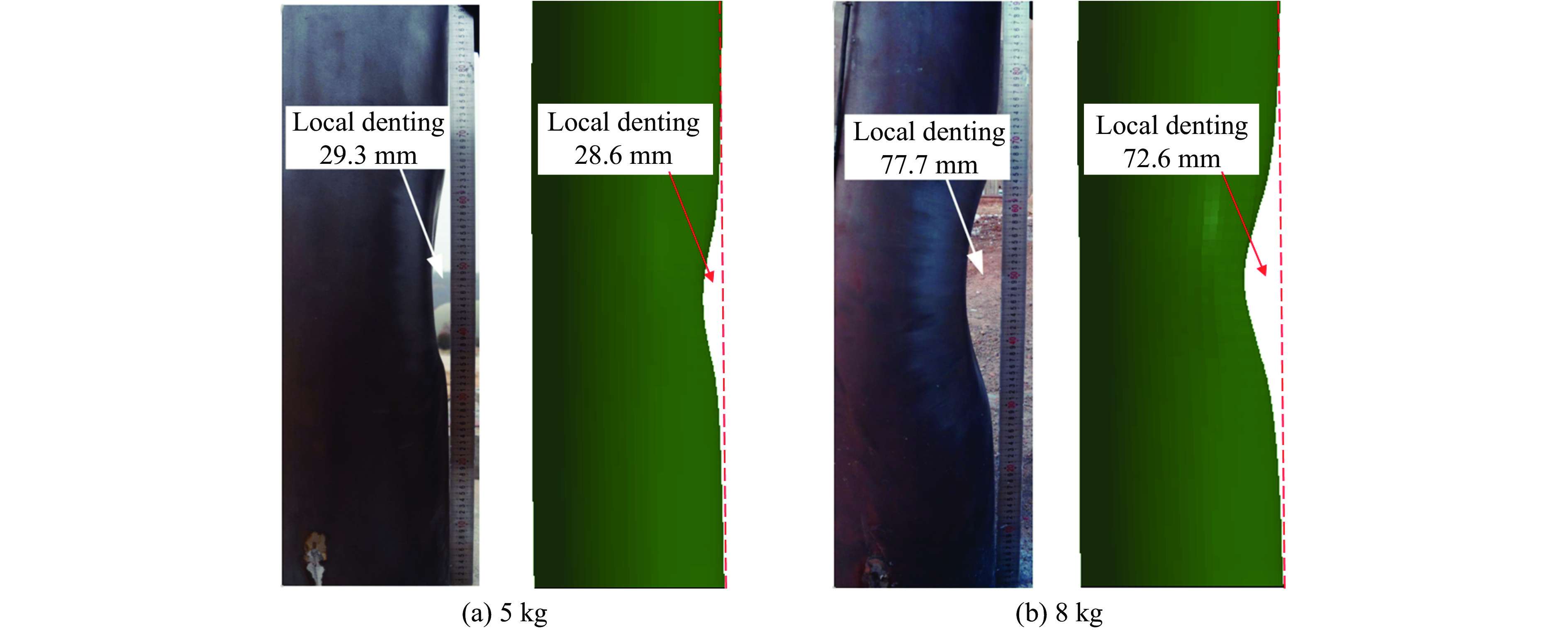

图 5 不同炸药当量下实验与数值模拟凹陷变形对比

Figure 5. Comparison of the sag deformation between experiments and numericalsimulations under different explosive equivalents

下载: 全尺寸图片幻灯片

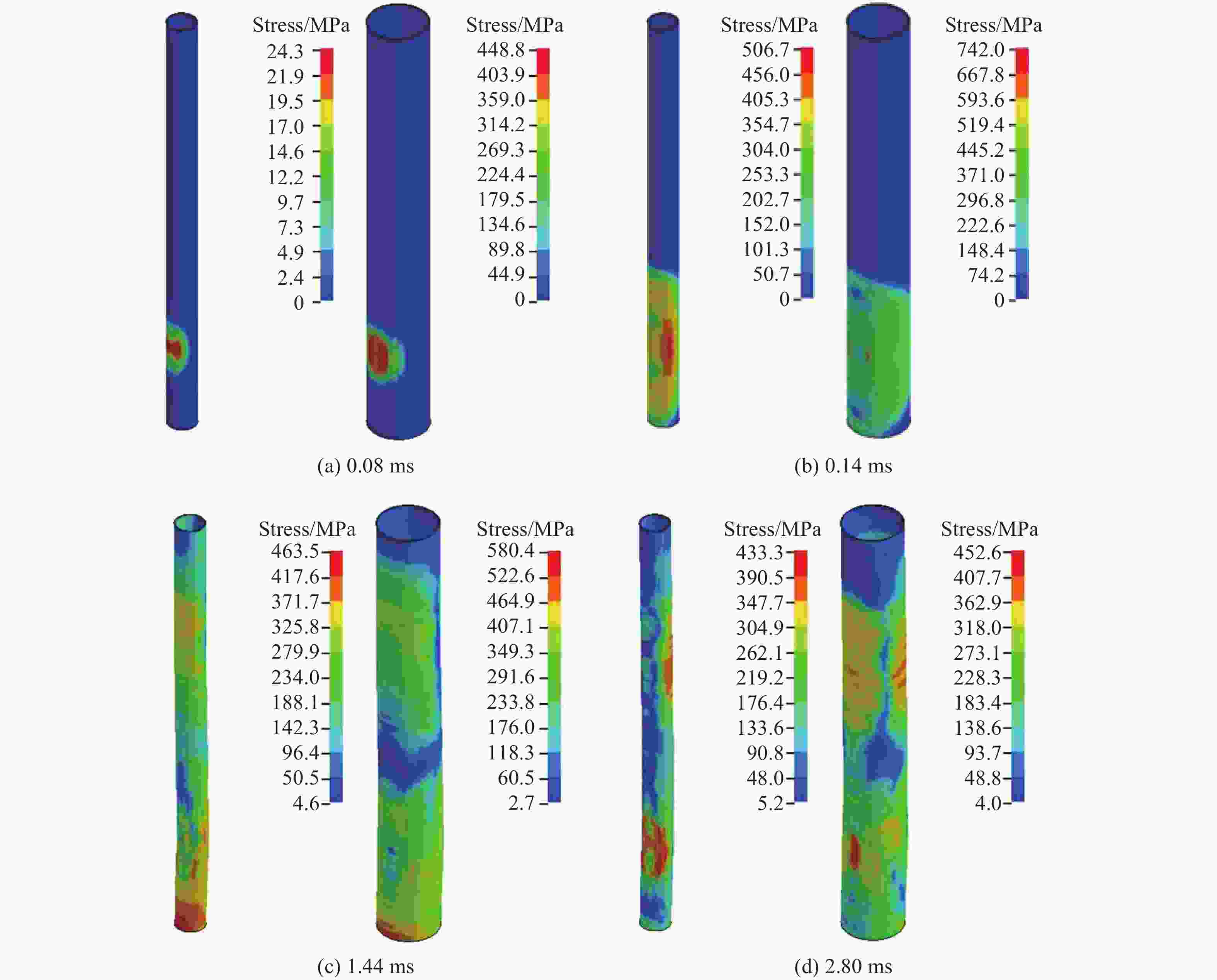

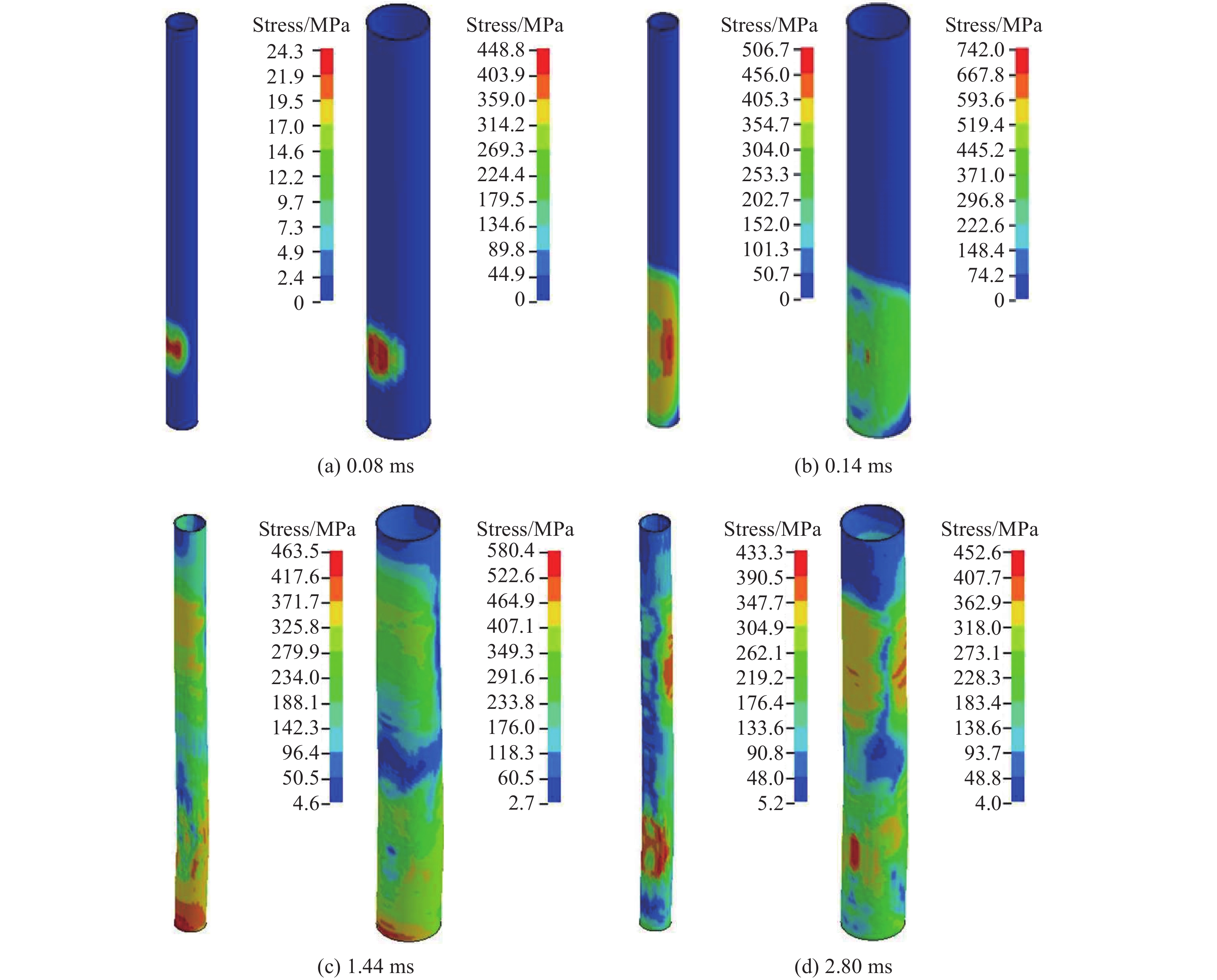

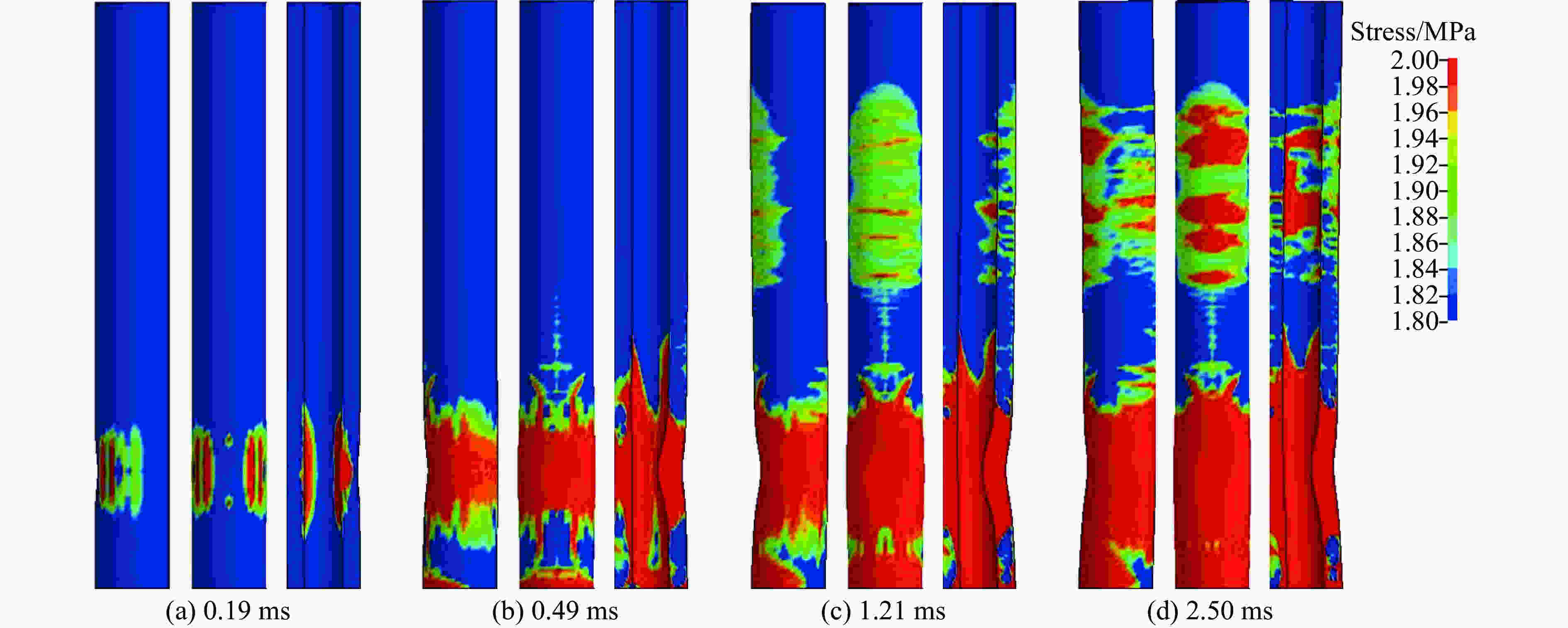

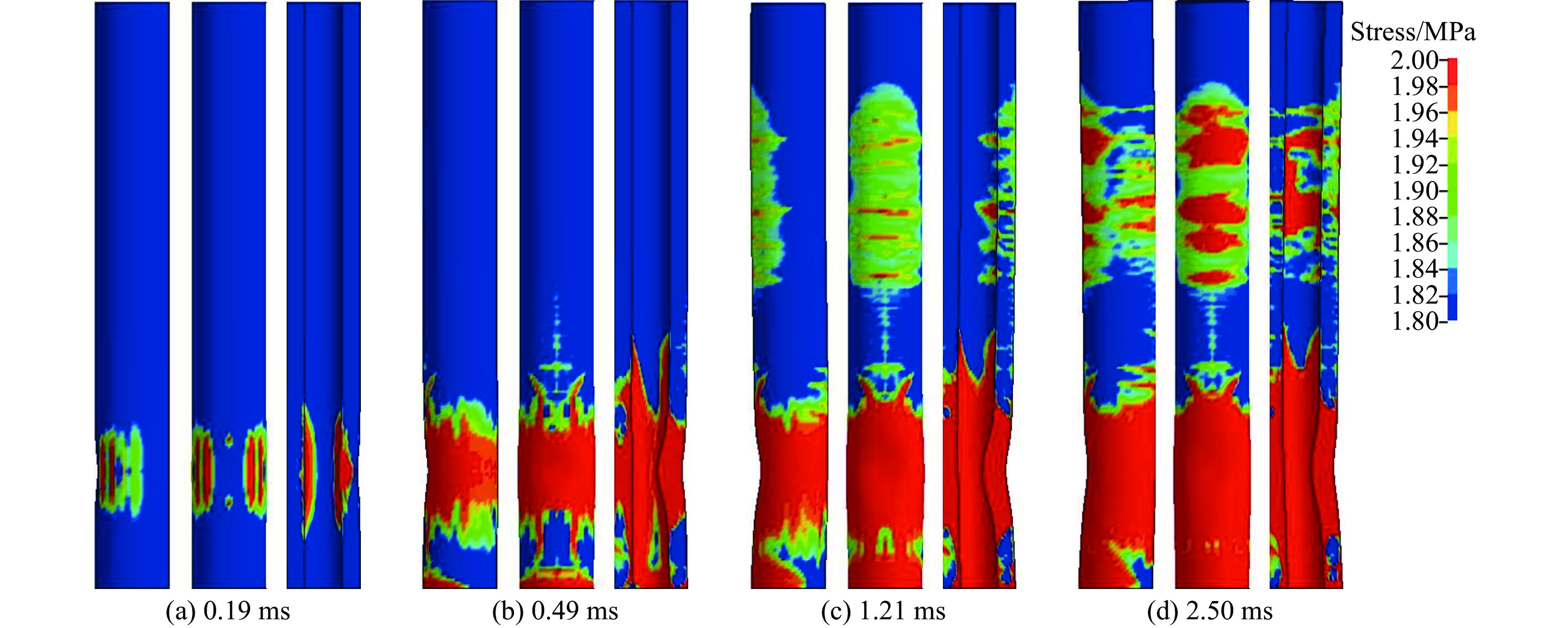

图 6 UHPCFDST柱钢管不同时刻的应力云图

Figure 6. Stress diagram of the UHPCFDST column steel pipe at different time

下载: 全尺寸图片幻灯片

图 7 UHPCFDST柱不同时刻的损伤轮廓

Figure 7. Damage profile of the UHPCFDST column at different time

下载: 全尺寸图片幻灯片

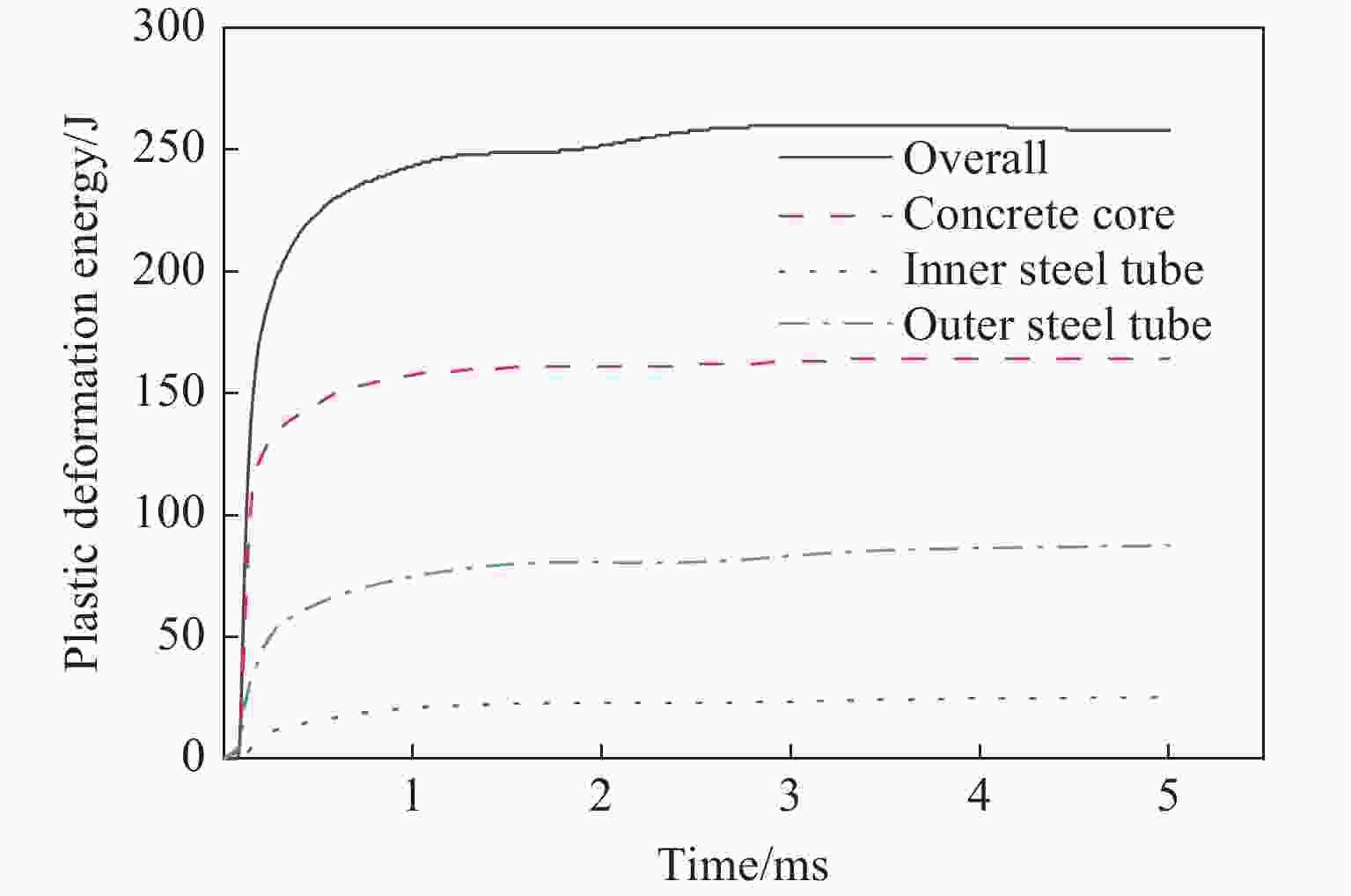

图 8 UHPCFDST柱的塑性变形能时程曲线

Figure 8. Plastic deformation energy-time history curves of the UHPCFDST column

下载: 全尺寸图片幻灯片

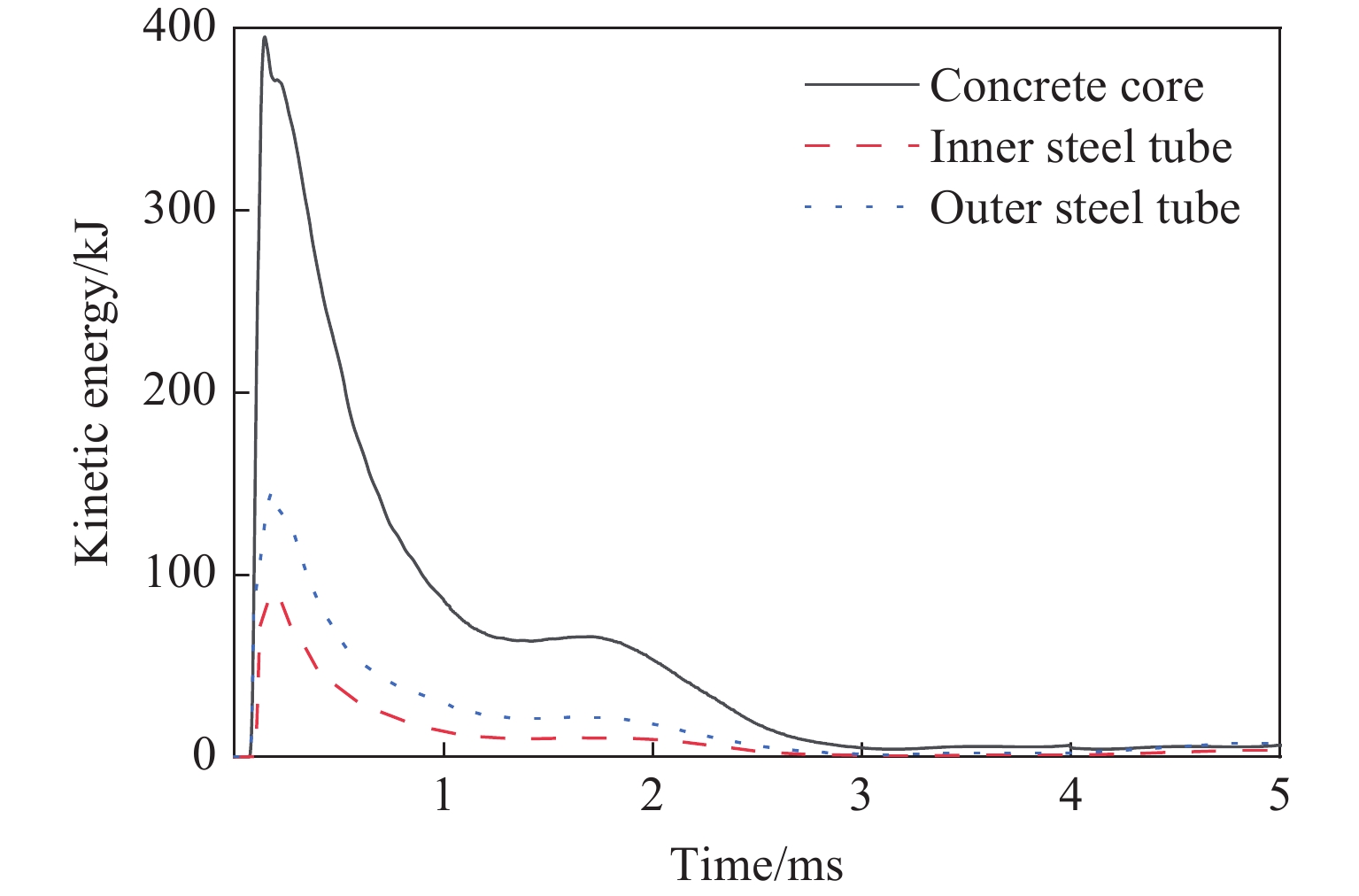

图 9 UHPCFDST柱的动能时程曲线

Figure 9. Kinetic energy-time history curves of the UHPCFDST column

下载: 全尺寸图片幻灯片

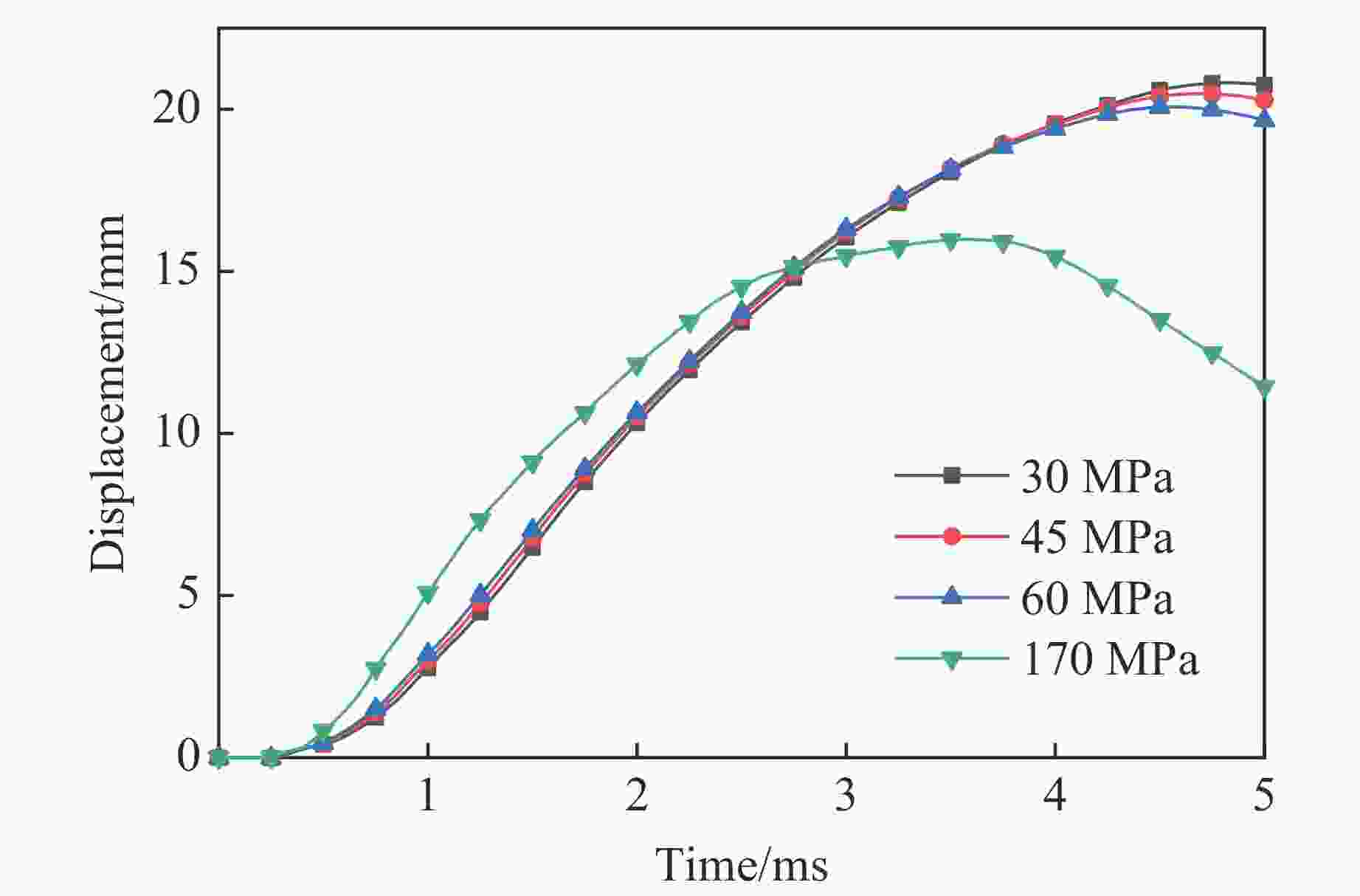

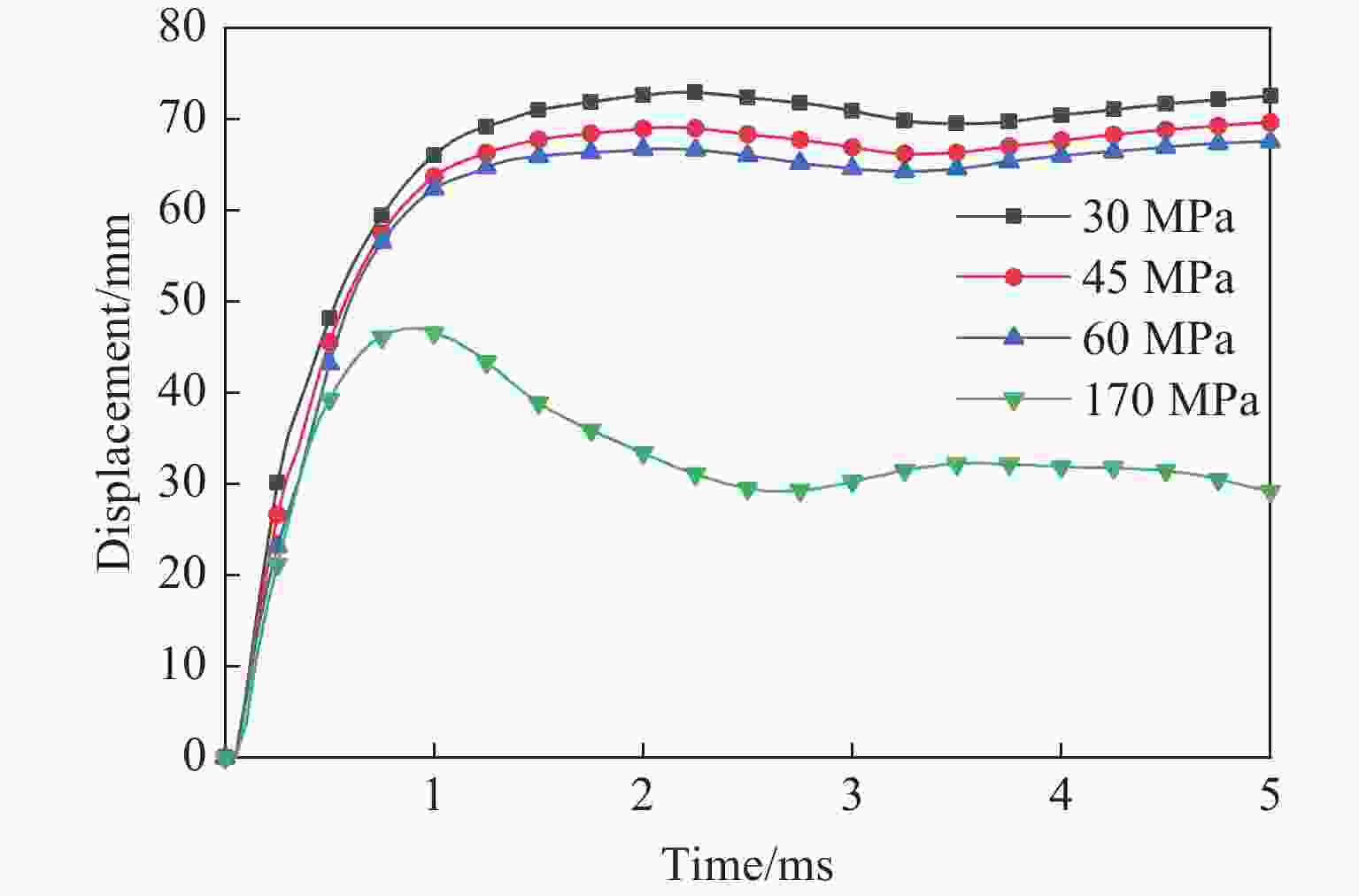

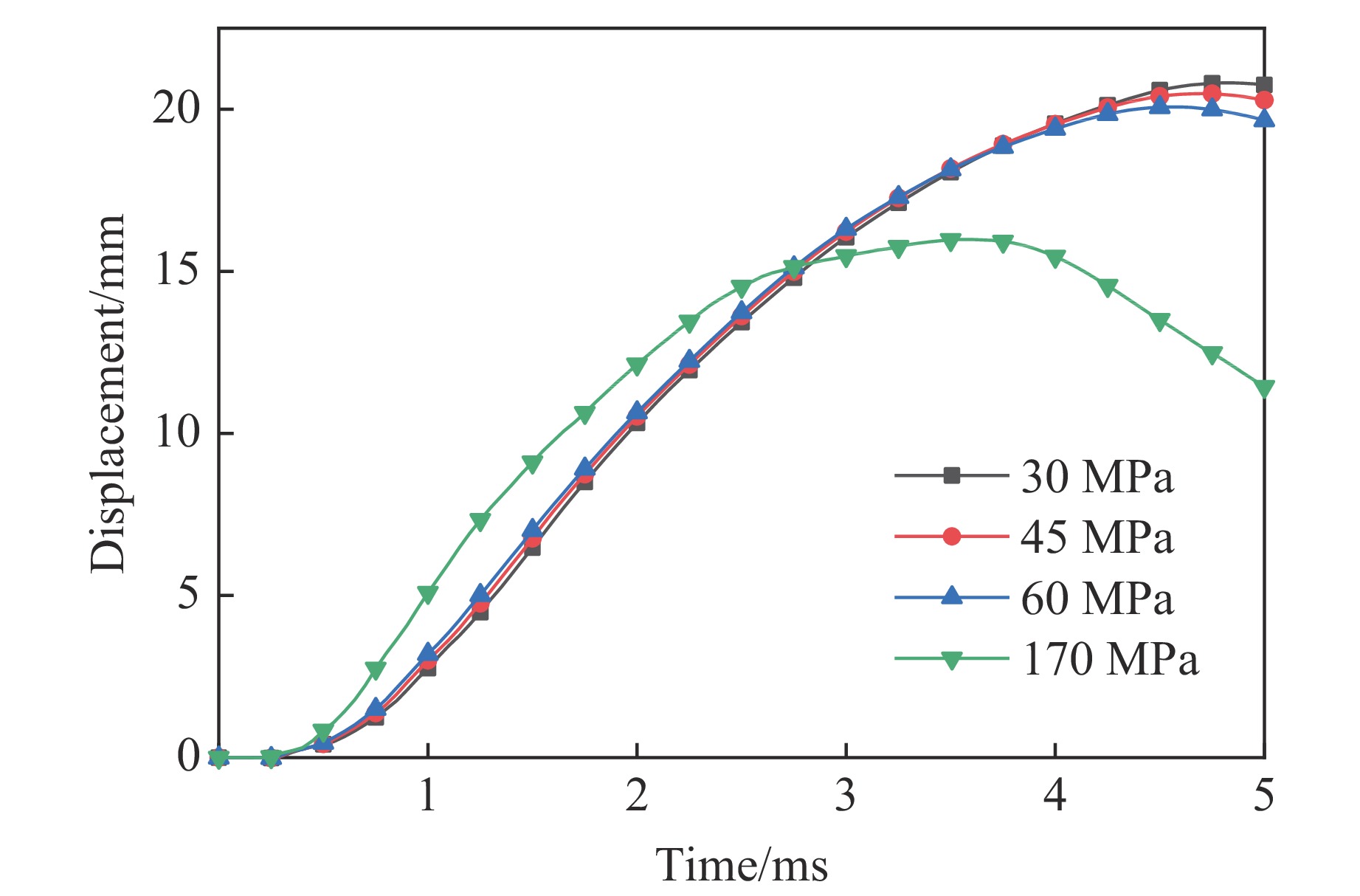

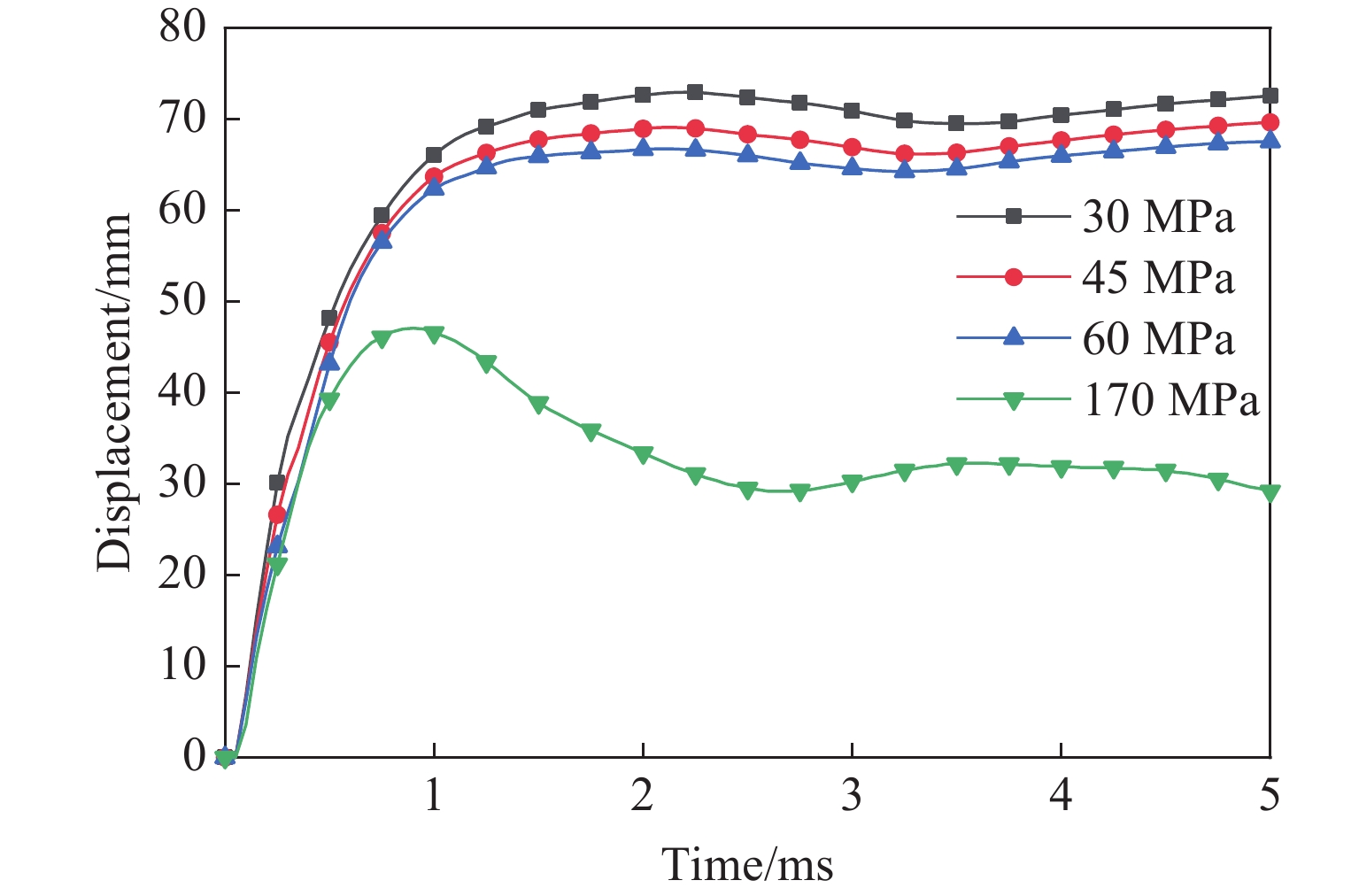

图 10 不同混凝土强度CFDST柱的局部变形时程曲线

Figure 10. Local deformation-time history curves of the CFDST column with different concrete strength

下载: 全尺寸图片幻灯片

图 11 不同混凝土强度CFDST柱的整体变形时程曲线

Figure 11. Overall deformation-time history curves of the CFDST column with different concrete strength

下载: 全尺寸图片幻灯片

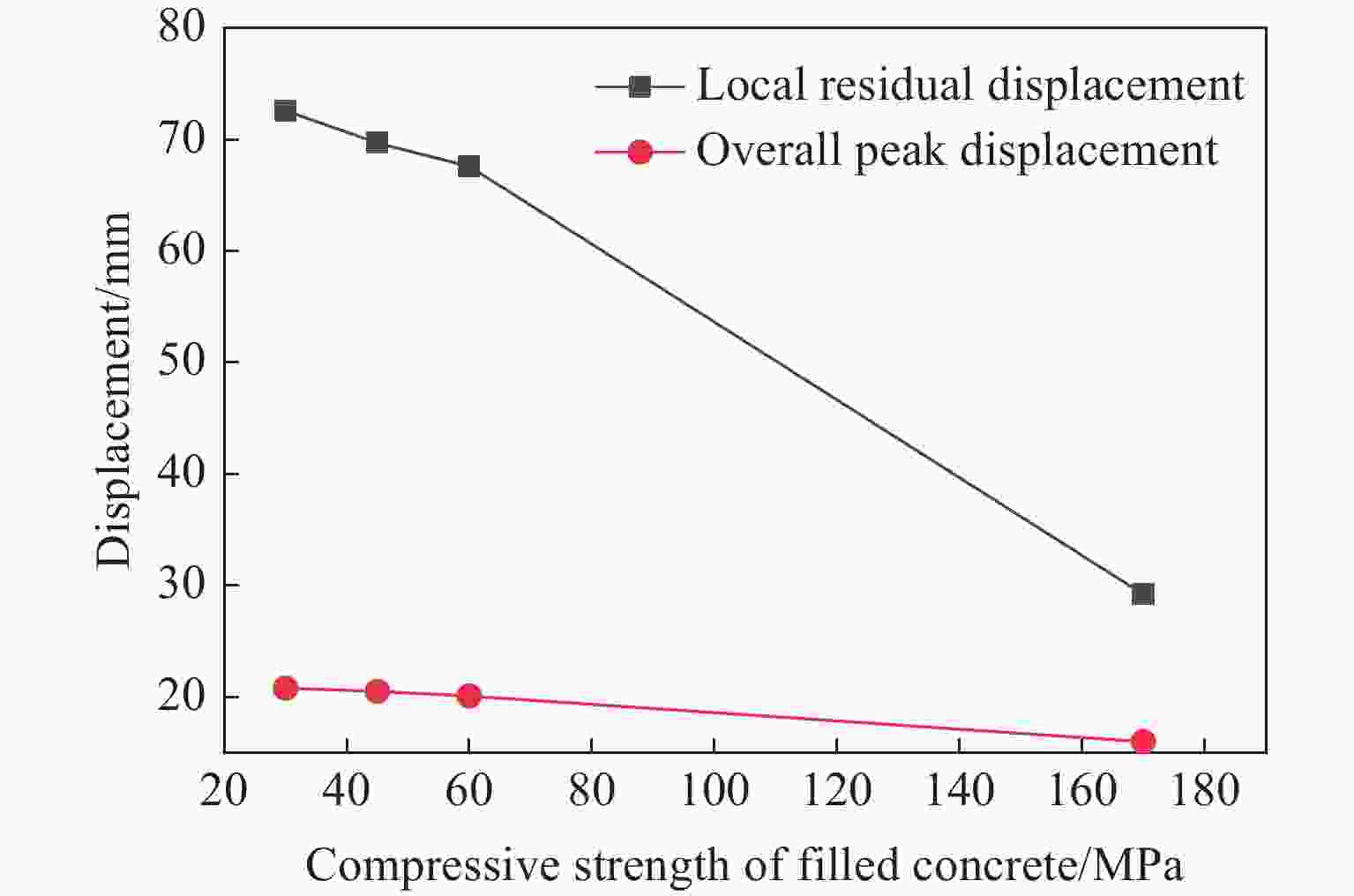

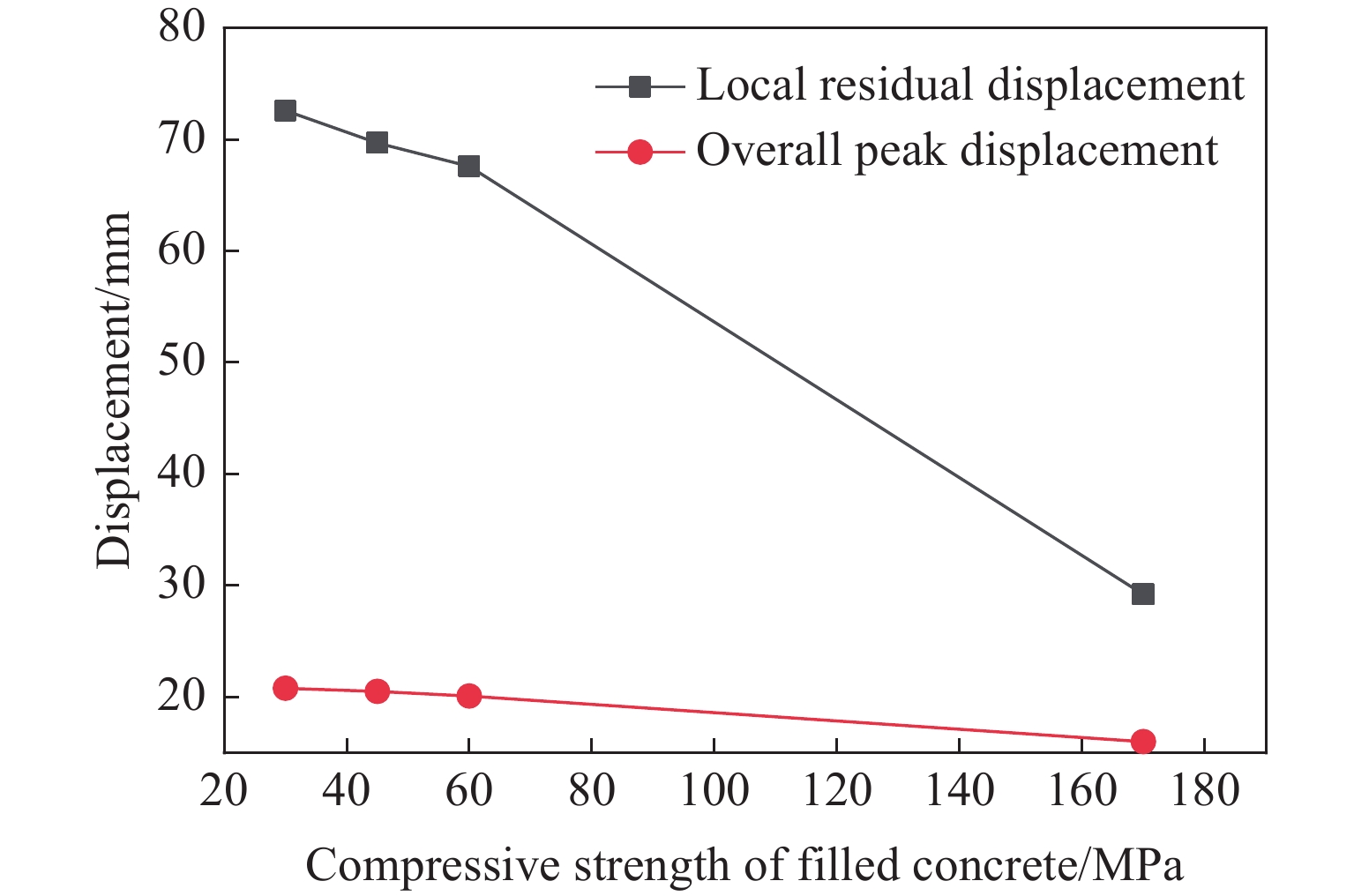

图 12 混凝土强度对CFDST柱变形的影响

Figure 12. Effect of concrete strength on deformation of the CFDST columns

下载: 全尺寸图片幻灯片

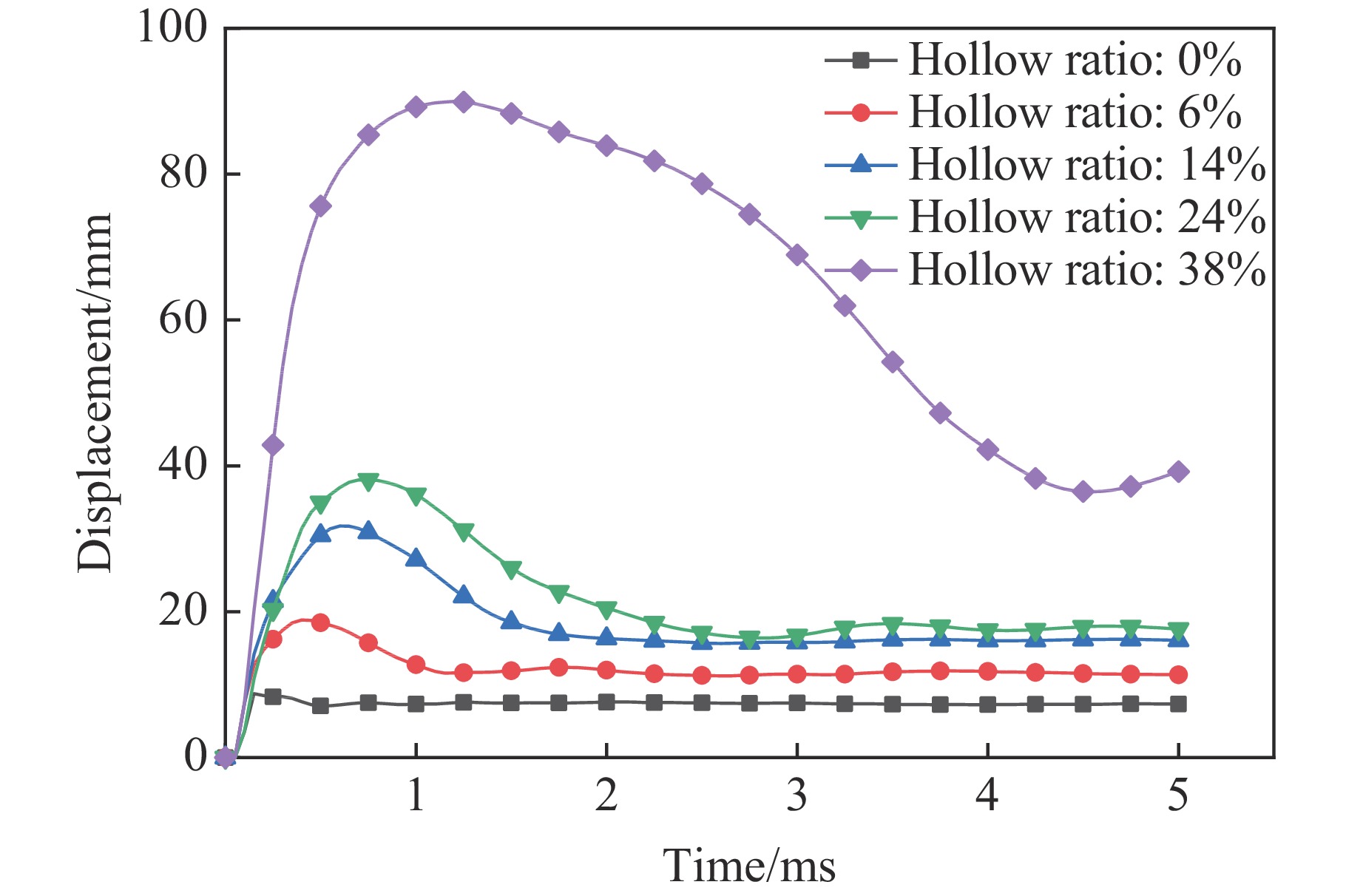

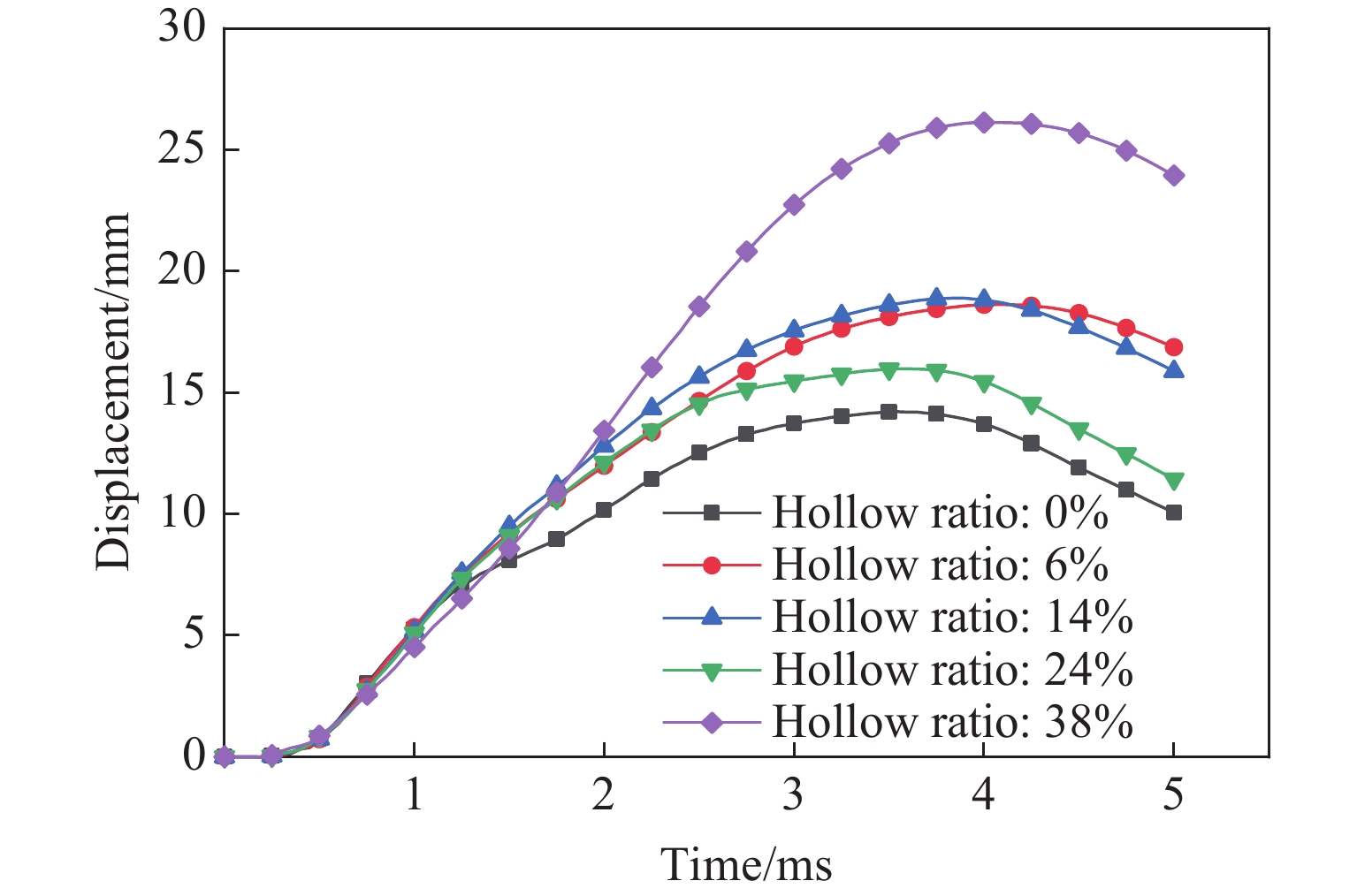

图 13 不同截面空心率UHPCFDST柱局部变形时程曲线

Figure 13. Local deformation-time history curves of the UHPCFDST column with different hollow ratios

下载: 全尺寸图片幻灯片

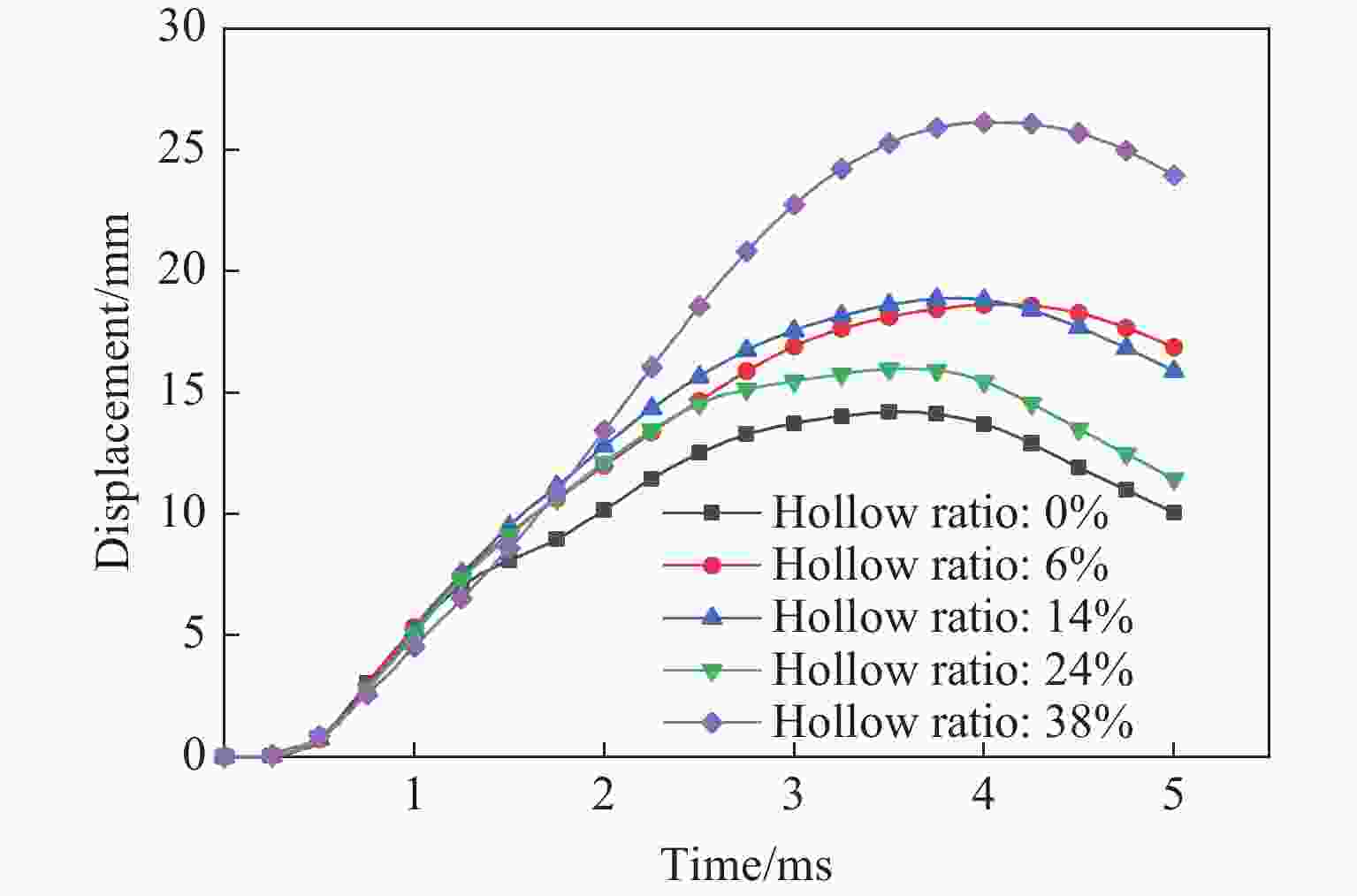

图 14 不同截面空心率UHPCFDST柱整体变形时程曲线

Figure 14. Overall deformation-time history curves of the UHPCFDST column with different hollow ratios

下载: 全尺寸图片幻灯片

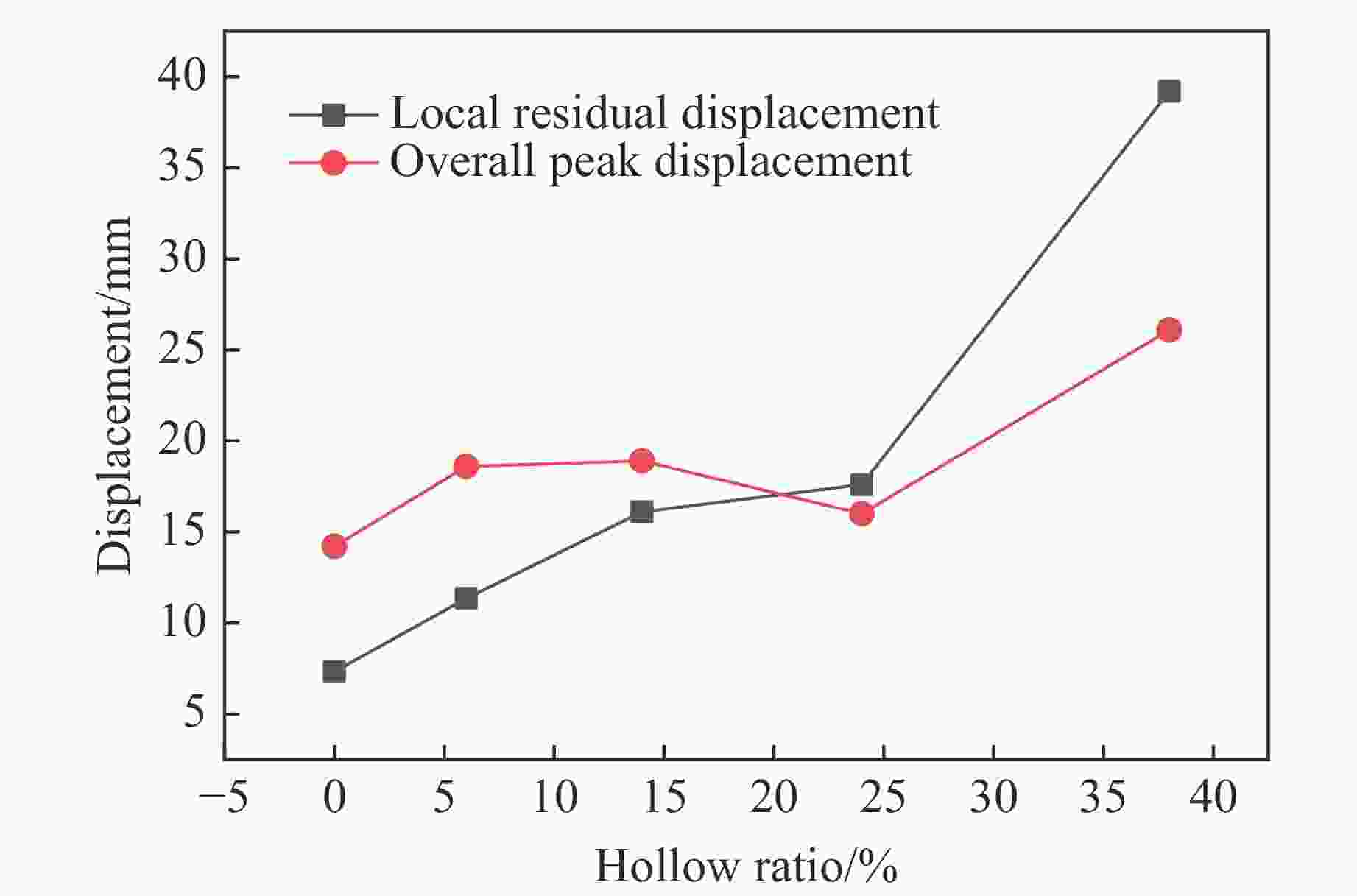

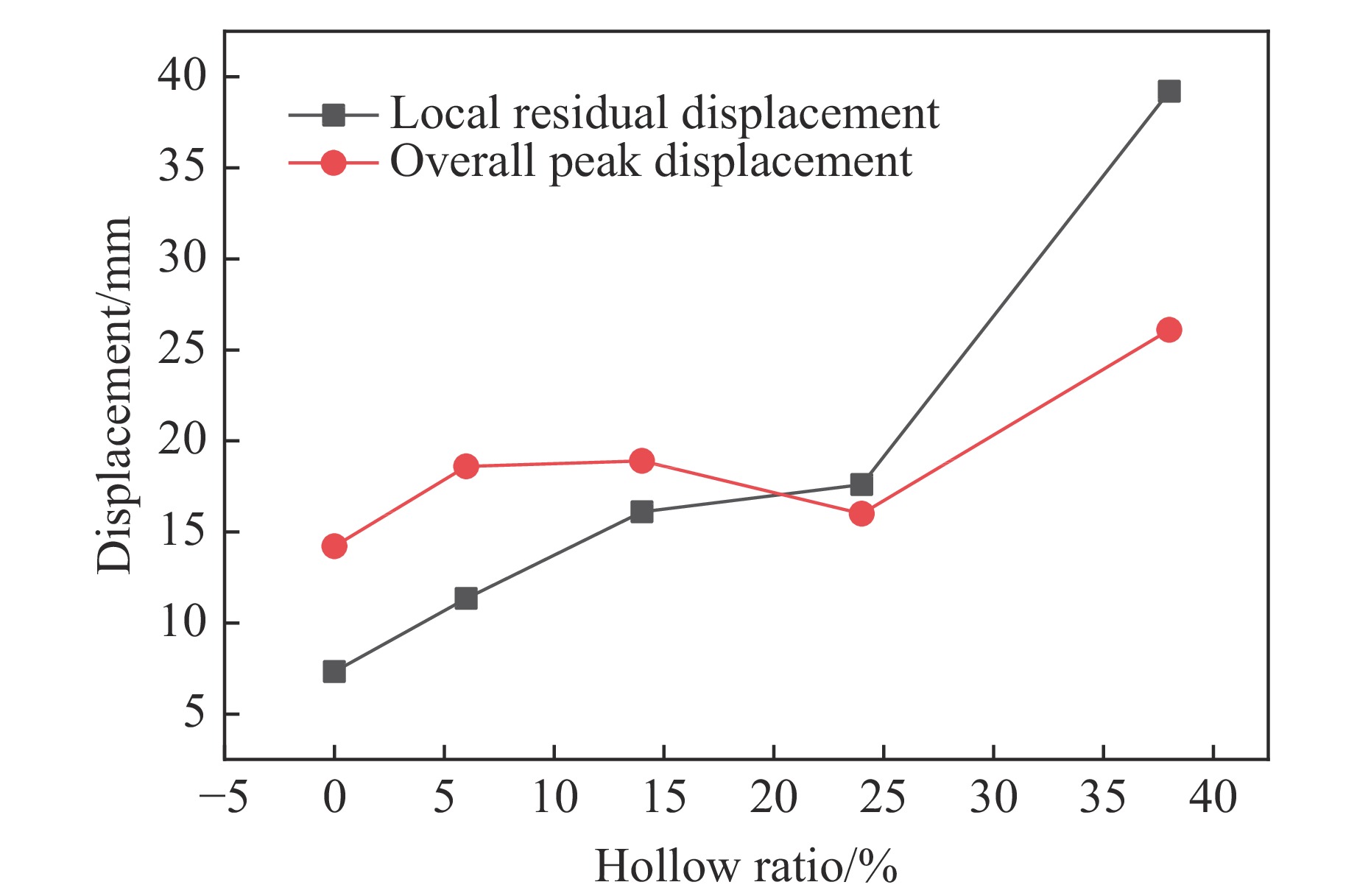

图 15 截面空心率对UHPCFDST柱变形的影响

Figure 15. Influence of cross-section hollow ratios on the UHPCFDST column deformation

下载: 全尺寸图片幻灯片

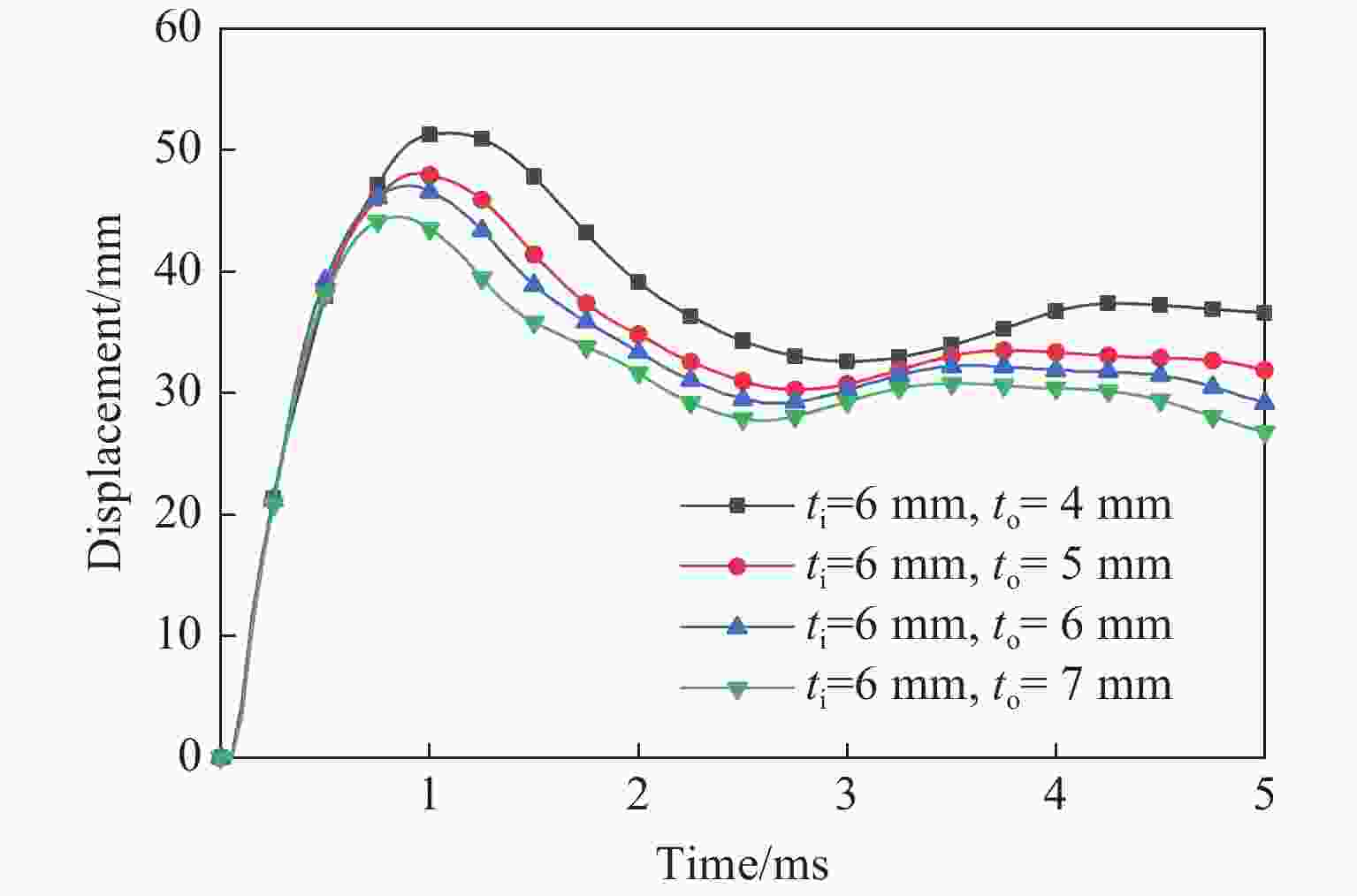

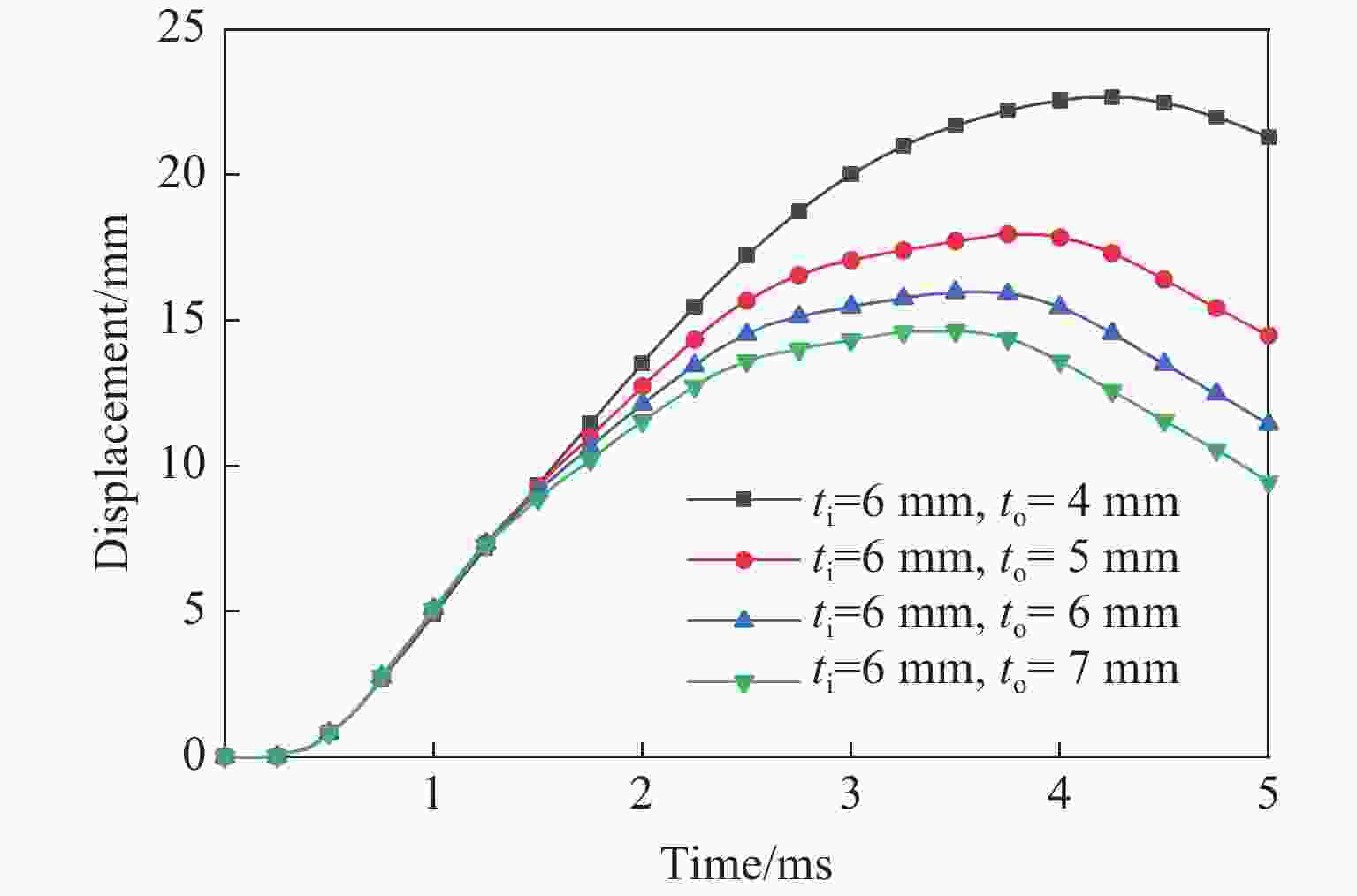

图 16 外钢管厚度变化时UHPCFDST柱的局部变形时程曲线

Figure 16. Local deformation-time history curves of the UHPCFDST column with various outer steel thicknesses

下载: 全尺寸图片幻灯片

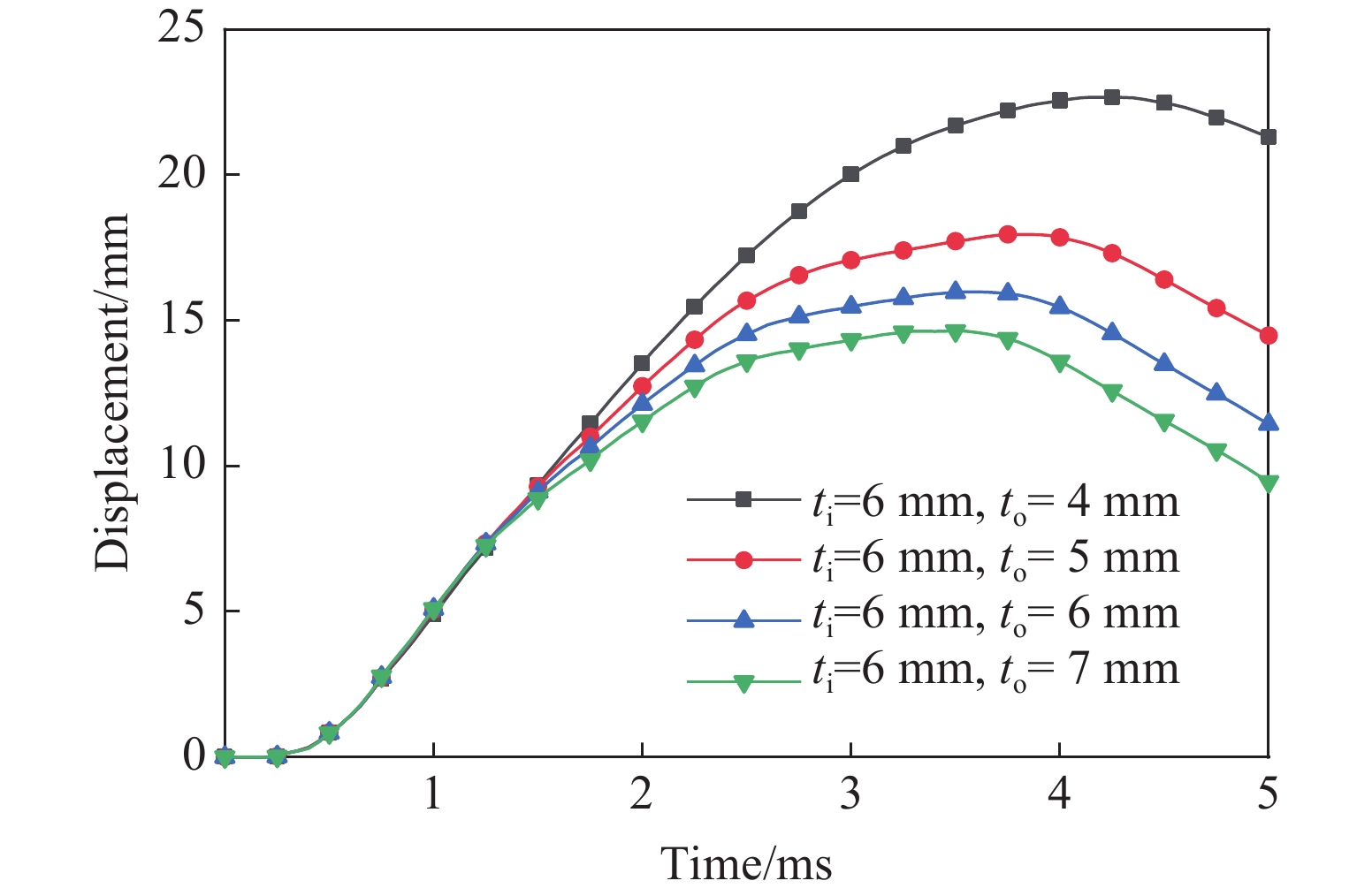

图 17 外钢管厚度变化时UHPCFDST柱的整体变形时程曲线

Figure 17. Overall deformation-time history curves of the UHPCFDST column with various outer steel thicknesses

下载: 全尺寸图片幻灯片

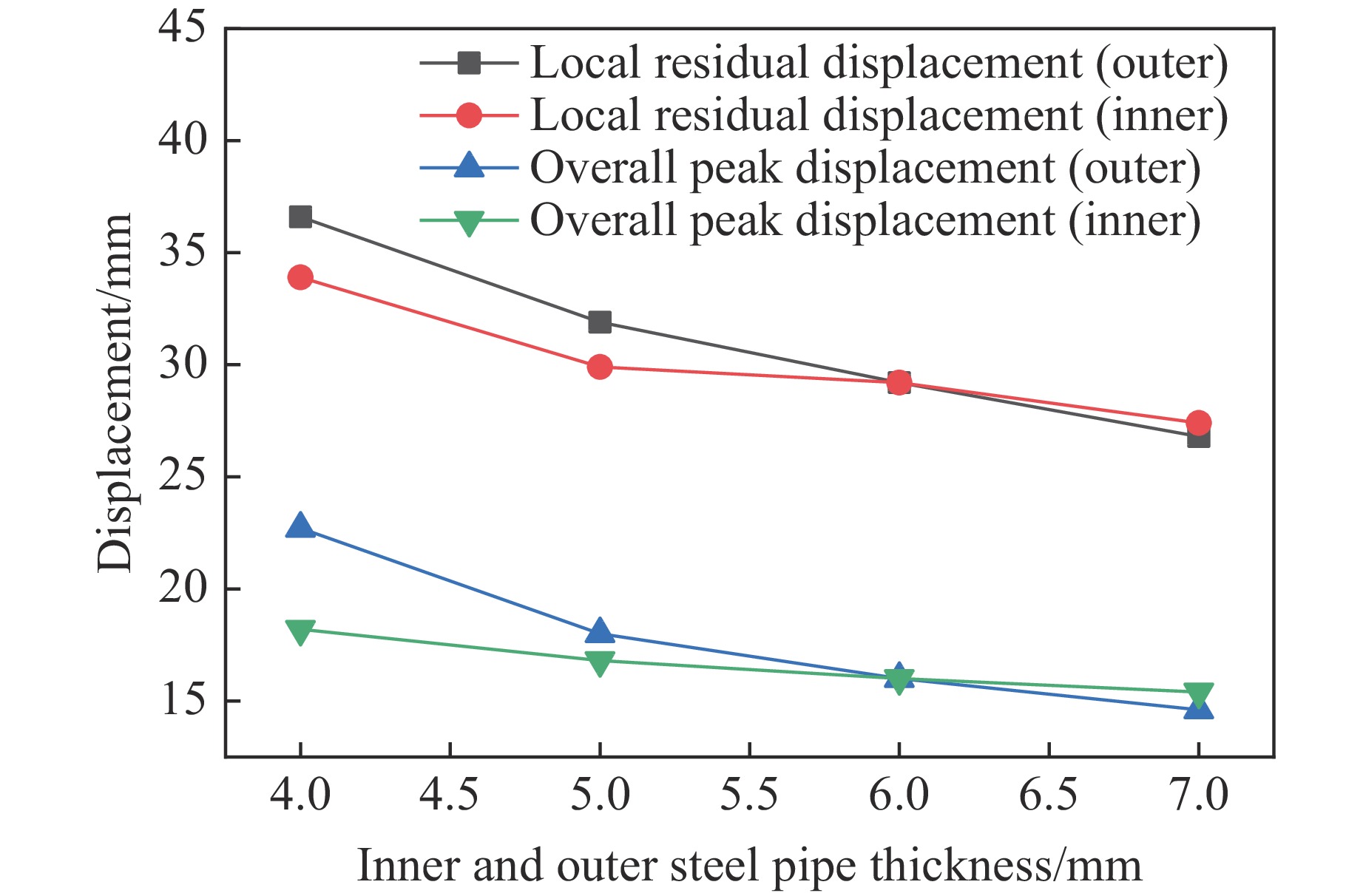

图 18 内外钢管厚度变化对UHPCFDST柱变形的影响

Figure 18. Influence of the thickness of inner and outer steel pipes on the UHPCFDST column deformation

下载: 全尺寸图片幻灯片

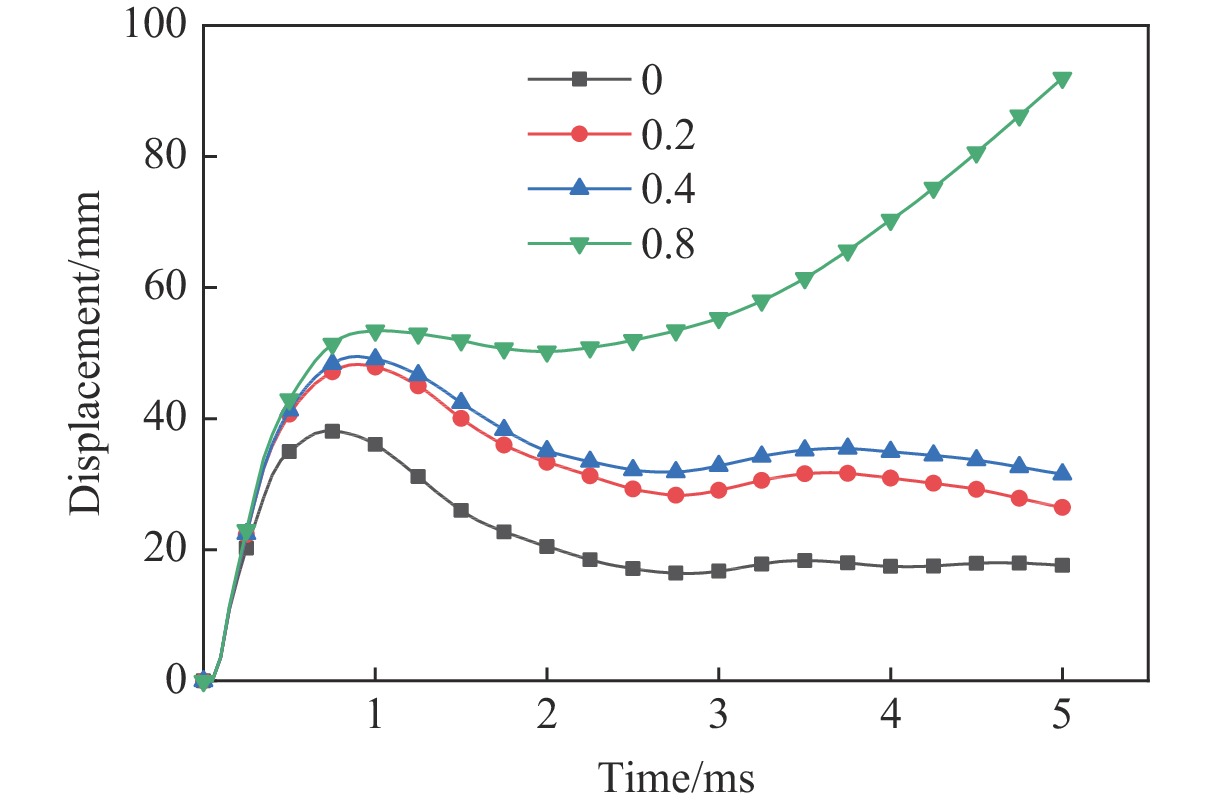

图 19 不同轴压比UHPCFDST柱的局部变形时程曲线

Figure 19. Local deformation-time history curves of the UHPCFDST column under various axial compression ratios

下载: 全尺寸图片幻灯片

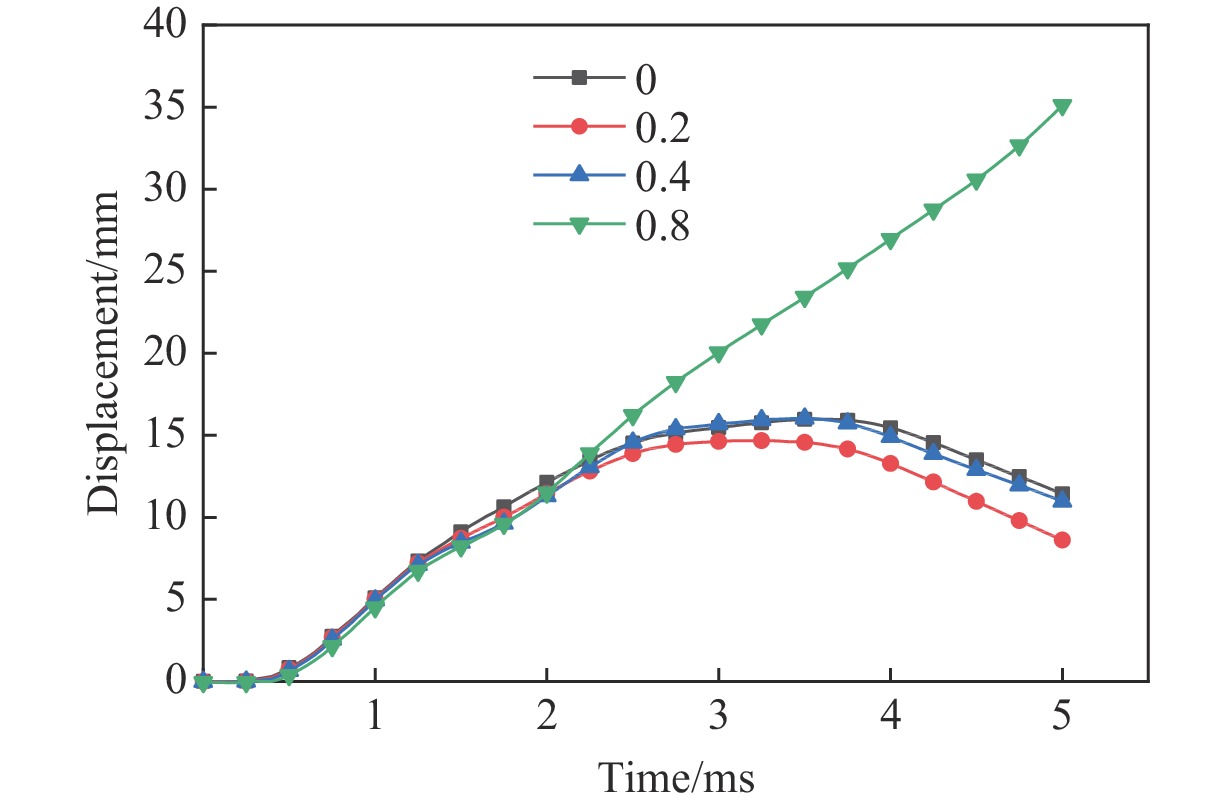

图 20 不同轴压比UHPCFDST柱的整体变形时程曲线

Figure 20. Overall deformation-time history curves of the UHPCFDST column under variousaxial compression ratios

下载: 全尺寸图片幻灯片

表 1 TNT炸药的主要参数^[8]

Table 1. Main parameters of TNT explosives^[8]

A/GPa B/GPa R₁ R₂ $\omega$ $\;\rho$ _e/(kg·m⁻³) D/(m·s⁻¹) p/GPa E/(MJ·kg⁻¹)

373.8 3.75 4.5 0.9 0.35 1 640 5730 19 6.93

下载: 导出CSV

表 2 空气的主要参数

Table 2. Main parameters of air

C₀ C₁ C₂ C₃ C₄ C₅ C₆ $\;\rho$ _a/(kg·m⁻³) E₀/(J·m⁻³) V₀

0 0 0 0 0.4 0.4 0 1.29 2.5 × 10⁵ 1.0

下载: 导出CSV

表 3 钢材的主要参数^[10–12]

Table 3. Main parameters of steel^[10–12]

Material $\;\rho$ _s/(kg·m⁻³) E_s/GPa $\nu$ Y/MPa $\tau$ /GPa C/s⁻¹ P

Steel 7 850 206 0.3 348.5 2.1 6 844 3.91

下载: 导出CSV

表 4 UHPC关键参数

Table 4. Key parameters of UHPC

Material $\;\rho$ ₀/(kg·m^-3) F_c/MPa F_t/MPa $\nu$ B₁ W_LZ/mm $\omega$

UHPC 2 400 170 18 0.19 0.80 6 0.10

下载: 导出CSV

表 5 网格划分细节和结果

Table 5. Meshing details and results
