氢气比例和点火能量对CH<sub>4</sub>-H<sub>2</sub>混合气体爆炸强度影响的实验研究

马秋菊; 邵俊程; 王众山; 刘家平

doi:10.11858/gywlxb.20190803

氢气比例和点火能量对CH₄-H₂混合气体爆炸强度影响的实验研究

doi: 10.11858/gywlxb.20190803

1.
中国矿业大学（北京）煤炭资源与安全开采国家重点实验室，北京　100083
2.
北京理工大学爆炸科学与技术国家重点实验室，北京　100081

基金项目: 国家重点研发计划（2017YFC08003300）；爆炸科学与技术国家重点实验室（北京理工大学）开放课题（KFJJ18-03M）；“煤炭资源与安全开采”国家重点实验室开放基金（SKLCRSM19KFA11）

详细信息

作者简介:
马秋菊（1987－），女，博士，讲师，主要从事燃爆动力学研究. E-mail: ma200609@126.com

中图分类号: O381; TD712.7
计量
- 文章访问数: 10654
- HTML全文浏览量: 4115
- PDF下载量: 27
出版历程
- 收稿日期: 2019-07-03
- 修回日期: 2019-07-23

Experimental Study of the Hydrogen Proportion and Ignition Energy Effects on the CH₄-H₂ Mixture Explosion Intensity

1.
State Key Laboratory of Coal Resources and Safe Mining, China University of Mining & Technology (Beijing), Beijing 100083, China
2.
State Key Laboratory of Explosion Science and Technology, Beijing Institute of Technology, Beijing 100081, China

摘要

摘要: 在20 L标准球形爆炸罐内开展了当量比为1的甲烷-氢气-空气混合气体爆炸实验，通过改变点火能量和氢气体积分数，探讨点火能量和气体比例对其爆炸压力和爆炸强度的影响。研究发现：氢气比例越高，爆炸冲击波传播速度越快，点火能对冲击波传播速度的影响相对较小；点火能量的提高对峰值超压有增强作用，氢气比例低时，此增强作用较显著，氢气比例高时，此增强作用较弱；点火能量对爆炸强度指数K_G的影响较小，而氢气比例对爆炸强度指数K_G的影响十分明显，氢气比例低于50%时，氢气比例的增加对爆炸强度的增强作用较弱，氢气比例高于50%时，氢气的增加对爆炸强度的激励作用急剧增强。另外发现，相同当量比条件下，氢气的爆炸强度指数近似为甲烷爆炸强度指数的10倍。
- CH₄-H₂混合气体 /
- 点火能量 /
- 氢气比例 /
- 爆炸超压 /
- 爆炸强度指数
Abstract: CH₄-H₂mixture explosion experiments were performed in a 20 L spherical explosion vessel with the equivalence ratio of 1. Gas proportion and ignition energy were varied to explore their effects on the explosion pressure and intensity. It is found that higher hydrogen proportion causes higher explosion shock wave propagation speed, while the ignition energy has little effects on the explosion shock wave propagation speed. Higher ignition energy can enhance the explosion overpressure, and this enhancement effect is remarkable when the hydrogen proportion is lower, and is not evident when the hydrogen proportion is higher. The effect of ignition energy on the explosion severity index K_G is not evident, but the effect of hydrogen proportion on K_G is remarkable. The positive effect of hydrogen addition on K_G is very slight at low hydrogen proportion while it becomes much more pronounced at higher hydrogen contents. Furthermore, the explosion intensity of hydrogen is approximately tenfold of that of methane explosion with corresponding same equivalent ratio, and therefore, the presence of hydrogen will greatly enhance the explosion hazard of methane.
- CH₄-H₂ mixture /
- ignition energy /
- hydrogen proportion /
- explosion overpressure /
- gas explosion severity index

HTML全文

在现代高科技战场中，武器装备的不断发展对装甲防护提出了更高的要求^[1]。装甲防护技术从单层开始向多层发展，因此，对于防护材料的分层设计研究成为十分重要的课题，国内外已有一些关于多层金属板抗侵彻性能的研究报道。例如：Iqbal等^[2]利用ABAQUS/EXPLICIT建立了锥头弹体和靶板的三维模型，发现了单层板的抗侵彻性能高于接触式双层板；Durmus等^[3]利用标准卵形头子弹对单层和接触式双层钢板进行了撞击试验，发现单层板比双层板的抗侵彻性能好；Gupta等^[4]利用平头、半球形和卵形弹对单层和双层薄铝板进行了撞击试验，发现单层板和双层板的抗侵彻性能接近，靶体对卵形头弹的弹道极限最低，其次是平头弹和半球形弹；邓云飞等^[5]利用卵形头杆弹正撞击单层板和等厚接触式3层板的试验，探讨了靶板结构对其抗侵彻特性的影响；任善良等^[6]基于单层金属板的穿透理论和试验研究，提出了平头弹侵彻等厚接触式双层金属板的穿透模型，模型预测结果与试验数据吻合较好；邓云飞等^[7]利用卵形头、平头及半球形头杆弹正撞击等厚接触式双层板试验，发现叠层顺序对双层靶体抗侵彻性能的影响与弹体头部形状相关。

综合上述研究结果可以发现，目前对于多层板的抗侵彻性能研究，侵彻体大多采用弹丸，靶板最多分3层，研究结果依据靶体结构、分层方法及侵彻体形状而各异。然而对于飞机、轻型装甲车辆，毁伤破片是主要的毁伤元，因此，研究破片对于多层板的侵彻以及靶板的分层情况对抗侵彻性能的影响具有重要的意义。

本研究选用钨合金球形破片，对Q235钢单层板和接触式等厚双层板进行冲击试验研究，以获得两种防护结构的弹道极限。在此基础上，建立数值仿真模型，开展接触式等厚3层、4层、5层和6层Q235钢板的数值仿真，通过量纲分析方法，得到分层数与弹道极限之间的关系，以期为未来装甲防护设计提供参考。

1. 弹道极限试验

1.1 试验装置

使用口径为12.7 mm的弹道枪发射破片，破片速度由装药量以及弹托与子弹药筒配合的紧密程度控制。采用通断靶测速法，利用NGL202-Z型六通道测速仪的测速装置进行靶前速度与靶后速度的测试。选用直径为9.45 mm、质量为8.05 g的钨合金球形破片，对7.2 mm和(3.6+3.6) mm厚Q235钢板进行冲击试验。试验原理如图1所示，图2为弹托、破片及小药筒照片。

图 1 试验原理图

Figure 1. Experimental schematic

下载: 全尺寸图片幻灯片

图 2 弹托、破片及小药筒

Figure 2. Sabot, fragments and small cartridge

下载: 全尺寸图片幻灯片

1.2 试验结果及分析

钨合金球侵彻7.2 mm和(3.6+3.6) mm厚Q235钢板的试验结果见表1。

表 1 破片侵彻试验结果

Table 1. Experimental results of fragment penetrating plate

Target type	Initial velocity/(m∙s⁻¹)	Residual velocity/(m∙s⁻¹)	Phenomenon
Single layer plate 7.2 mm	494.3		Embedment
	598.8	248.6	Penetration
	662.0	350.2	Penetration
	718.5	413.3	Penetration
	726.4	423.0	Penetration
	734.1	454.3	Penetration
	766.1	479.2	Penetration
	787.3	504.9	Penetration
	837.0	558.9	Penetration
Double layer plate (3.6+3.6) mm	455.3		Embedment
	532.7		Embedment
	604.0	194.2	Penetration
	619.0	224.4	Penetration
	631.4	246.1	Penetration
	652.5	281.8	Penetration
	738.0	400.7	Penetration
	819.0	493.2	Penetration

下载: 导出CSV

| 显示表格

通过比较弹道极限来评估靶板的抗侵彻性能。利用能量守恒和动量定理的R-I公式^[8]，获得弹靶系统的弹道极限，具体表达式为

${v_1} = \left\{ \begin{aligned} & 0\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;\;0 \leqslant {v_0} \leqslant {v_{50}}\\ & \alpha {\left( {v_0^p - v_{50}^p} \right)^{\frac{1}{p}}}\;\;\;\;\;\;{v_0} > {v_{50}} \end{aligned} \right.$

(1)

式中： ${v_0}$ 为初始速度（m/s）； ${v_1}$ 为残余速度（m/s）； ${v_{50}}$ 为弹道极限（m/s）； $\alpha = {m_{\rm{p}}}/\left( {{m_{\rm{p}}} + {m_{{\rm{pl}}}}} \right)$ ， ${m_{\rm{p}}}$ 和 ${m_{{\rm{pl}}}}$ 分别为子弹质量和冲塞质量； $\alpha$ 和p可通过对试验数据进行最小二乘法拟合得到。

根据冲击试验结果（见表1），通过（1）式拟合得到球形破片侵彻7.2 mm厚Q235钢单层板的弹道极限为523.7 m/s，侵彻(3.6+3.6) mm厚Q235钢多层板的弹道极限为555.6 m/s。在总厚度相等的情况下，对于钨合金球，接触式等厚双层板的抗侵彻性能高于单层板。

1.3 失效模式分析

图3为单层板冲击试验后破片与冲塞状态。可以看出，以598.8 m/s的速度撞击靶板时，破片只有轻微的变形；随着侵彻速度的增加，破片的变形增大；当侵彻速度为837.0 m/s时，破片发生碎裂。

图 3 单层板冲击试验后破片与冲塞状态

Figure 3. Fragmentation and plug after single layer impacting experiment

下载: 全尺寸图片幻灯片

钨合金球侵彻单层板的过程中，当初始速度小于穿透速度时，单层板的主要失效模式是隆起和盘形凹陷。在撞击过程中，破片挤压靶板，靶板产生与破片形状相同的隆起变形。受撞击的靶板部分，由于靶板弯曲而造成较小的盘形凹陷变形^[9]，如图4（a）所示。当初始速度大于穿透速度时，单层板的主要失效模式是绝热剪切冲塞破坏。在撞击过程中，破片挤压靶板，靶板表面因塑性变形向外翻起，出现翻唇现象^[10]。当破片侵入靶板时，靶板发生较大的应变。当这种应变超过靶板的许可应变时，靶板在该处发生断裂。由于撞击过程进展很快，局部断裂产生的热不能及时散出，使这部分材料急速升温，从而降低该处的抗剪强度，发生绝热剪切现象。当绝热剪切延伸到靶板背面时，塞块脱离靶板，完成冲塞，结束侵彻，冲塞与破片以相同的速度向前运动。试验后单层板的状态如图4所示。

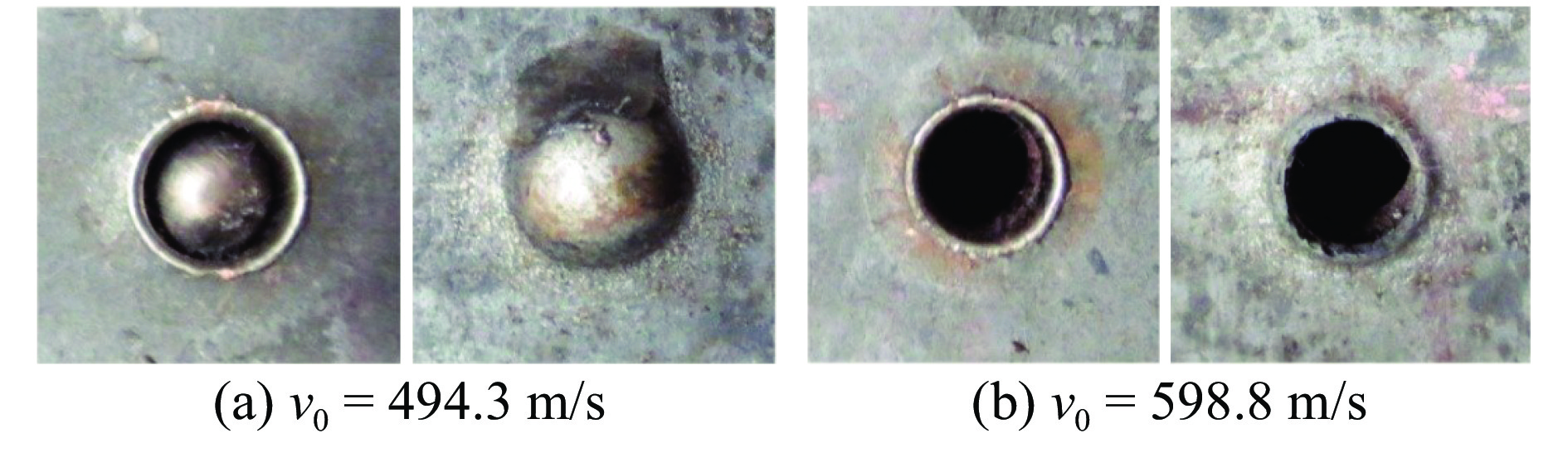

图 4 试验后的单层板状态

Figure 4. Single-layer plate after experiment

下载: 全尺寸图片幻灯片

钨合金球侵彻双层板的过程中，当初始速度小于穿透速度时，双层板与单层板的主要失效模式相同，即隆起和盘形凹陷。在撞击过程中，破片挤压第1层板，第1层板受挤压产生向下的压力，挤压第2层板，两层板同时产生与破片形状相同的隆起变形。受撞击的靶板部分，由于靶板弯曲而造成较小的盘形凹陷变形，如图5（a）所示。当初始速度大于穿透速度时，双层板中第1层板的失效模式与单层板相似。撞击过程中，破片挤压靶板，靶板发生应变。由于撞击过程进展很快，发生绝热剪切，形成冲塞，冲塞与破片以相同的速度向前运动。由于受破片和冲塞的共同作用，第2层板被压缩变薄，出现隆起破坏，并形成一个塞块。试验后双层板的状态如图5所示。

图 5 试验后的双层板状态

Figure 5. Double-layer plate after the test

下载: 全尺寸图片幻灯片

为了进一步研究多层板的抗侵彻性能，对钨合金球侵彻接触式等厚3层、4层、5层、6层板进行数值模拟，并通过量纲分析方法，分析分层数对靶板弹道极限的影响。

2. 数值模拟及分析

2.1 仿真模型建立

根据试验内容，建立数值仿真所需的有限元模型。根据模型的对称性，为减少计算时间，简化运算，建立破片及靶板的1/4有限元模型。为提高计算精确度，采用六面体单元进行网格划分，靶板和破片直接作用区域进行网格局部加密。在对称边界施加对称约束，靶板边界处施加非反射边界，定义破片与靶板的接触算法为面面侵蚀算法，靶板与靶板间的接触算法为自由接触算法。有限元模型如图6所示。

图 6 有限元模型

Figure 6. Finite element model

下载: 全尺寸图片幻灯片

2.2 破片与靶板材料模型的确定

由于钨合金具有明显的应变率特征^[11]，选用PLASTIC_KINEMATIC材料模型，其参数如表2所示，ETAN表示切线模量，BETA表示硬化参数，SRC、SRP表示应变率参数，FS表示失效应变。

表 2 钨合金球的材料模型参数

Table 2. Material model parameters of tungsten alloy ball

Density/(g·cm^–3)	Young modulus/GPa	Poisson’s ratio	Yield stress /MPa	ETAN/MPa
18.2	357	0.303	1 506	762

BETA	SRC	SRP	FS	VP
1	3.9	6	1.2	0

下载: 导出CSV

| 显示表格

破片侵彻靶板属于高速冲击问题，冲击过程伴随着高应变率、高温、高压和冲击波的传播，使用Johnson-Cook本构模型进行描述。对于涉及冲击波的行为，可以用Grüneisen 状态方程表征^[12]。参考文献[13]的相关参数，根据实际试验进行微调，主要参数如表3所示。

表 3 Q235钢靶板的材料模型参数

Table 3. Material model parameters of Q235 steel plate

Density/(g·cm^–3)	G/GPa	A/MPa	B/MPa	c	m	n
7.8	77.3	300	347	0.1	0.55	0.08

T_m/K	T_r/K	D₁	D₂	D₃	D₄	D₅
1 795	300	0.3	0.9	2.8	0	0

下载: 导出CSV

| 显示表格

2.3 基于试验的数值仿真

利用上述仿真模型进行钨合金球侵彻7.2 mm厚Q235钢单层板和(3.6+3.6) mm厚双层板的数值模拟，结果列于表4。将数值模拟与试验结果进行对比，如图7所示。

表 4 破片侵彻靶板的仿真结果

Table 4. Simulation results of fragmentation penetrating the plate

Target type	Initial velocity/(m∙s⁻¹)	Residual velocity/(m∙s⁻¹)		Relative error/%	Phenomenon
Target type	Initial velocity/(m∙s⁻¹)	Simulation	Experiment	Relative error/%	Phenomenon
Single-layer plate 7.2 mm	494.3				Embedment
	598.8	243.8	248.6	1.93	Penetration
	662.0	340.3	350.2	2.83	Penetration
	718.5	408.9	413.3	1.06	Penetration
	726.4	410.7	423.0	2.91	Penetration
	734.1	435.8	454.3	4.07	Penetration
	766.1	467.3	479.2	2.48	Penetration
	787.3	487.8	504.9	3.39	Penetration
	837.0	541.5	558.9	3.11	Penetration
Double-layer plate (3.6+3.6) mm	532.7				Embedment
	604.0	189.5	194.2	2.42	Penetration
	619.0	217.4	224.4	3.12	Penetration
	631.4	237.4	246.1	3.54	Penetration
	652.5	270.5	281.8	4.01	Penetration
	738.0	383.2	400.7	4.37	Penetration
	819.0	470.7	493.2	4.56	Penetration

下载: 导出CSV

| 显示表格

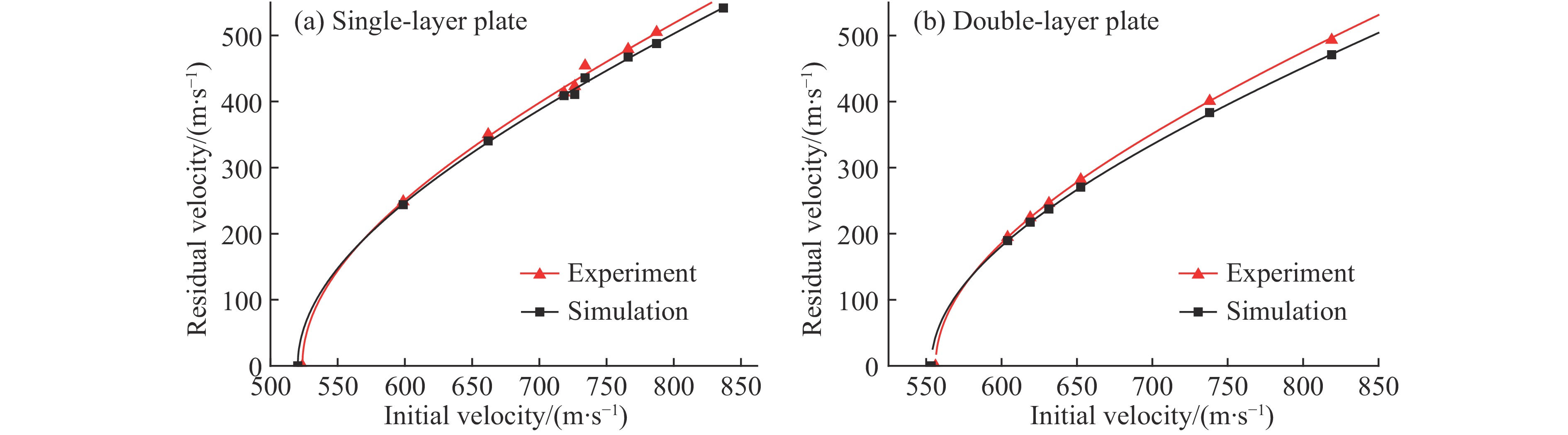

图 7 数值模拟和试验得到的残余速度的比较

Figure 7. Comparison of residual velocity obtained by numerical simulation and experiment

下载: 全尺寸图片幻灯片

从表4可以看出，在试验速度的间隔范围内，数值模拟得到的速度与试验数据吻合较好，最大相对误差在5%以内。通过数值模拟得到钨合金球侵彻7.2 mm厚Q235钢单层板和(3.6+3.6) mm厚Q235钢多层板的弹道极限分别为520.3 m/s和552.7 m/s，与试验弹道极限的相对误差分别为0.65%和0.52%。破片侵彻靶板从即将穿透靶板到完全穿透靶板的速度是弹道极限范围。因此，对试验得到的弹道极限附近速度进行仿真，预估其弹道极限范围，仿真结果如图8所示。从图8（a）可以看出，钨合金球侵彻单层板的弹道极限范围为520～524 m/s。从图8（b）可以看出，钨合金球侵彻双层板的弹道极限范围为552～557 m/s。因此，仿真结果与试验结果吻合。

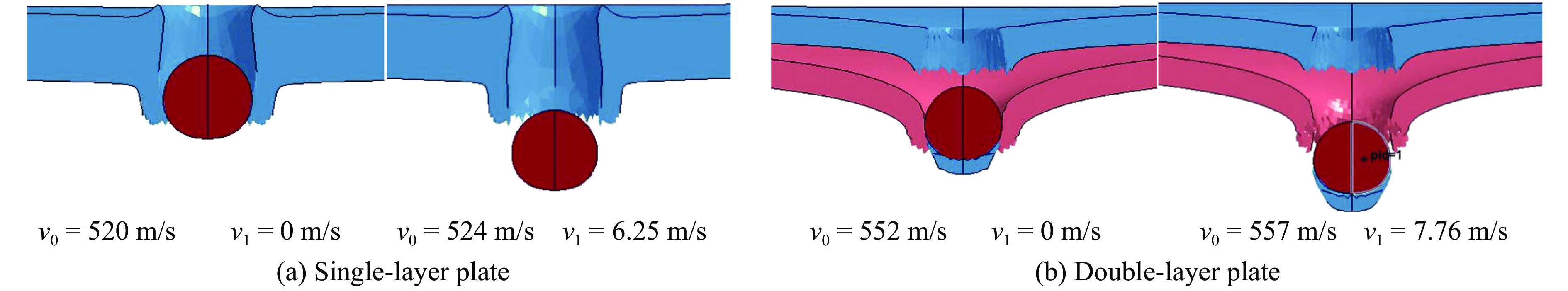

图 8 仿真结果

Figure 8. Simulation results

下载: 全尺寸图片幻灯片

2.4 钨合金球侵彻多层靶的数值模拟

根据数值模拟结果（见表5），通过（1）式拟合得到钨合金球侵彻接触式等厚3层、4层、5层、6层板的弹道极限，分别为527.9、512.7、507.2、500.7 m/s。

表 5 破片侵彻靶板的仿真结果

Table 5. Simulation results of fragmentation penetrating the plate

Target type	Initial velocity/(m∙s⁻¹)	Residual velocity/(m∙s⁻¹)	Phenomenon
Three-layer plate (2.4+2.4+2.4) mm	550	115	Penetration
	600	228	Penetration
	630	267	Penetration
	680	342	Penetration
	700	360	Penetration
	750	417	Penetration
Four-layer plate (1.8+1.8+1.8+1.8) mm	520	64	Penetration
	550	157	Penetration
	600	250	Penetration
	650	318	Penetration
	700	381	Penetration
	750	434	Penetration
Five-layer plate (1.44+1.44+1.44+1.44+1.44) mm	550	168	Penetration
	600	258	Penetration
	650	325	Penetration
	700	389	Penetration
	750	441	Penetration
Six-layer plate (1.2+1.2+1.2+1.2+1.2+1.2) mm	550	184	Penetration
	600	265	Penetration
	650	332	Penetration
	700	394	Penetration
	750	450	Penetration

下载: 导出CSV

| 显示表格

对拟合得到的弹道极限附近速度进行仿真，仿真结果如图9所示。钨合金球侵彻接触式等厚3层、4层、5层、6层板的弹道极限范围分别为526～531、512～515、507～511和500～504 m/s。在图10中给出不同分层数等厚接触式多层板的数值拟合曲线。从图10中可以看出，分层数越多，弹道极限越小，靶板的抗侵彻性能越差。此外，侵彻速度越大，分层数对靶板抗侵彻性能的影响越小。

图 9 多层板的数值模拟结果

Figure 9. Numerical simulation of multi-layer plate

下载: 全尺寸图片幻灯片

图 10 多层板残余速度的数值模拟

Figure 10. Numerical residual velocity of multi-layer plate

下载: 全尺寸图片幻灯片

为了实现对不同分层的多层板弹道极限的预估，通过量纲分析，定量地研究分层数对多层板弹道极限的影响，获得分层数与弹道极限之间的关系，以期为未来装甲防护设计提供参考。

3. 分层数对弹道极限的影响

3.1 分层数对弹道极限的影响的量纲分析

破片垂直侵彻多层叠合板过程中，影响其弹道极限的因素包括破片和靶板两方面，相关因素主要有：（1）破片参数，即密度 ${\rho _{\rm{p}}}$ 、杨氏模量 ${E_{\rm{p}}}$ 、屈服极限 ${\sigma _{{\rm{sp}}}}$ 、直径 ${d_{\rm{p}}}$ 、质量 ${m_{\rm{p}}}$ ；（2）靶板参数，即密度 ${\rho _{\rm{t}}}$ 、杨氏模量 ${E_{\rm{t}}}$ 、屈服极限 ${\sigma _{{\rm{st}}}}$ 、抗剪强度 ${\sigma _{{\text{τ}}{\rm{t}}}}$ 、抗拉强度 ${\sigma _{{\rm{ft}}}}$ 、靶板层数n、每层靶板的厚度H。下标“p”表示弹，下标“t”表示靶板。

弹道极限 ${v_{{\rm{50}}}}$ 与影响因素之间的函数关系为

${v_{{\rm{50}}}} = f\left( {{\rho _{\rm{p}}},{E_{\rm{p}}},{\sigma _{{\rm{sp}}}},{d_{\rm{p}}},{m_{\rm{p}}},{\rho _{\rm{t}}},{E_{\rm{t}}},{\sigma _{{\rm{st}}}},{\sigma _{{\text{τ}}{\rm{t}}}},{\sigma _{{\rm{ft}}}},n,H} \right)$

(2)

取 ${d_{\rm{p}}}$ 、 ${\rho _{\rm{t}}}$ 、 ${\sigma _{{\rm{st}}}}$ 作为量纲独立变量，根据柏金汉定理^[14]得

$\begin{aligned} & \prod = \frac{{{v_{50}}\sqrt {{\rho _{\rm{t}}}} }}{{\sqrt {{\sigma _{{\rm{st}}}}} }},{\prod _1} = \frac{{{\rho _{\rm{p}}}}}{{{\rho _{\rm{t}}}}},{\prod _2} = \frac{{{E_{\rm{p}}}}}{{{\sigma _{{\rm{st}}}}}},{\prod _3} = \frac{{{\sigma _{{\rm{sp}}}}}}{{{\sigma _{{\rm{st}}}}}},{\prod _4} = \frac{{{m_{\rm{p}}}}}{{d_{\rm{p}}^3{\rho _{\rm{t}}}}},{\prod _5} = \frac{{{E_{\rm{t}}}}}{{{\sigma _{{\rm{st}}}}}},{\prod _6} = \frac{{{\sigma _{{\text{τ}}{\rm{t}}}}}}{{{\sigma _{{\rm{st}}}}}},\\ & {\prod _7} = \frac{{{\sigma _{{\rm{ft}}}}}}{{{\sigma _{{\rm{st}}}}}},{\prod _8} = n,{\prod _9} = \frac{H}{{{d_{\rm{p}}}}} \end{aligned}$

（2）式可改写成

$\frac{{{v_{50}}\sqrt {{\rho _{\rm{t}}}} }}{{\sqrt {{\sigma _{{\rm{st}}}}} }} = f\left( {\frac{{{\rho _{\rm{p}}}}}{{{\rho _{\rm{t}}}}},\frac{{{E_{\rm{p}}}}}{{{\sigma _{{\rm{st}}}}}},\frac{{{\sigma _{{\rm{sp}}}}}}{{{\sigma _{{\rm{st}}}}}},\frac{{{m_{\rm{p}}}}}{{d_{\rm{p}}^3{\rho _{\rm{t}}}}},\frac{{{E_{\rm{t}}}}}{{{\sigma _{{\rm{st}}}}}},\frac{{{\sigma _{{\text{τ}}{\rm{t}}}}}}{{{\sigma _{{\rm{st}}}}}},\frac{{{\sigma _{{\rm{ft}}}}}}{{{\sigma _{{\rm{st}}}}}},n,\frac{H}{{{d_{\rm{p}}}}}} \right)$

(3)

弹体结构、材料和靶板的材料不变，则 $\dfrac{{{\rho _{\rm{p}}}}}{{{\rho _{\rm{t}}}}}$ 、 $\dfrac{{{E_{\rm{p}}}}}{{{\sigma _{{\rm{st}}}}}}$ 、 $\dfrac{{{\sigma _{{\rm{sp}}}}}}{{{\sigma _{{\rm{st}}}}}}$ 、 $\dfrac{{{m_{\rm{p}}}}}{{d_{\rm{p}}^3{\rho _{\rm{t}}}}}$ 、 $\dfrac{{{E_{\rm{t}}}}}{{{\sigma _{{\rm{st}}}}}}$ 、 $\dfrac{{{\sigma _{{\text{τ}}{\rm{t}}}}}}{{{\sigma _{{\rm{st}}}}}}$ 、 $\dfrac{{{\sigma _{{\rm{ft}}}}}}{{{\sigma _{{\rm{st}}}}}}$ 均为常数，则（3）式可简化为

$\frac{{{v_{50}}\sqrt {{\rho _{\rm{t}}}} }}{{\sqrt {{\sigma _{{\rm{st}}}}} }} = f\left( {n,\frac{H}{{{d_{\rm{p}}}}}} \right)$

(4)

利用钨合金球侵彻等厚接触式多层板的5组数据，得到（4）式中所需的数据，见表6。

表 6 相关物理量与无量纲量

Table 6. Related physical quantities and dimensionless quantities

H/m	${{v_{{\rm{50}}}}}$ /(m∙s⁻¹)	n	${\dfrac{H}{{{d_{\rm{p}}}}}}$	${\dfrac{{{v_{50}}\sqrt {{\rho _{\rm{t}}}} }}{{\sqrt {{\sigma _{{\rm{st}}}}} }}}$
0.002 40	527.9	3	0.254 0	0.003 041
0.001 80	512.7	4	0.190 5	0.002 954
0.001 44	507.2	5	0.152 4	0.002 922
0.001 20	500.7	6	0.127 0	0.002 885

下载: 导出CSV

| 显示表格

将表6中的数据代入（4）式进行回归，得出弹道极限与靶板分层数目的无量纲关系式

$\frac{{{v_{50}}\sqrt {{\rho _{\rm{t}}}} }}{{\sqrt {{\sigma _{{\rm{st}}}}} }} = 0.002\;75 + \frac{{0.000\;218}}{{{n^2}}} + \frac{{0.001\;05H}}{{{d_{\rm{p}}}}}$

(5)

当使用与模型相同的破片结构、材料及靶板材料时，由（5）式可得到不同厚度靶板、大于2层的不同分层数所对应的弹道极限，进而预估不同分层情况靶板的抗侵彻能力，也可对给定弹道极限与层数，确定与模型材料相同的靶板厚度，为装甲防护设计提供参考。

3.2 基于无量纲关系式的验证计算

（1）将钨合金球侵彻双层板试验所得到的结果带入无量纲关系式（（5）式），计算得出的弹道极限为556.2 m/s，与试验所得的弹道极限555.6 m/s相比，相对误差为0.112%，可看出（5）式的计算结果与试验吻合较好。

（2）为了更好地验证关系式（（5）式）的可靠性，进行 $\varnothing$ 9.45 mm钨合金球侵彻7.2 mm厚Q235钢接触式等厚8层板的仿真，结果列于表7。通过拟合，确定其弹道极限为496 m/s。由（5）式计算获得的对应的弹道极限为495.3 m/s，与仿真结果进行对比，相对误差为0.141%。因此，无量纲关系（5）式具有一定的可靠性。

表 7 破片侵彻靶板的仿真结果

Table 7. Simulation results of fragment penetrating the plate

Target type	Initial velocity /(m∙s⁻¹)	Residual velocity/(m∙s⁻¹)	Phenomenon
Eight-layer plate (0.9+0.9+0.9+0.9+0.9+0.9+0.9+0.9) mm	550	196	Penetration
	600	284	Penetration
	650	356	Penetration
	700	410	Penetration
	750	472	Penetration

下载: 导出CSV

| 显示表格

4. 结　论

（1）直径为9.45 mm、质量为8.05 g的钨合金球侵彻7.2 mm厚 Q235钢单层板的弹道极限为523.7 m/s，侵彻(3.6+3.6) mm厚Q235钢叠合板的弹道极限为555.6 m/s。在靶板总厚度不变的情况下，接触式等厚双层板抗钨合金球破片的侵彻性能高于单层板。

（2）靶板的失效模式与靶板厚度、靶板性能及破片侵彻速度有关。对于确定的靶板而言，破片的侵彻速度以弹道极限为分水岭，即无论对于单层板还是接触式双层板，破片侵彻速度小于弹道极限时靶板的失效模式与侵彻速度大于弹道极限时是不同的，且当破片的侵彻速度大于弹道极限时，双层靶的第1层和第2层的失效模式也不同。

（3）对于确定厚度的靶板，当等厚靶的分层数大于2层，随着分层数的增加，靶板的抗侵彻性能降低。用量纲分析方法得到的靶板分层数与破片弹道极限的关系，可对相关研究提供预估计算，也可为装甲防护设计提供参考。

图 1 20 L球形爆炸罐及实验装置

Figure 1. 20 L spherical explosion vessel and experimental devices

下载: 全尺寸图片幻灯片

图 2 爆炸超压-时间历程曲线

Figure 2. Overpressure-time curves for each case

下载: 全尺寸图片幻灯片

图 3 不同氢气体积分数时峰值超压随点火能量的变化

Figure 3. Peak overpressure varying with ignition energy under different volume fractions of hydrogen

下载: 全尺寸图片幻灯片

图 4 不同点火能量下峰值超压随氢气体积分数的变化

Figure 4. Peak overpressure varying with volume fraction of hydrogen under different ignition energies

下载: 全尺寸图片幻灯片

图 5 不同点火能时K_G随氢气体积分数的变化

Figure 5. K_G varying with the volume fraction of hydrogen under different ignition energies

下载: 全尺寸图片幻灯片

表 1 实验中CH₄-H₂-Air混合物的组分比例

Table 1. Mixture compositions in the explosion test

X/% Equivalence ratio ψ = 1
w(H₂)/% w(CH₄)/% w(Air)/%

0 0 9.50 90.50
0.3 3.58 8.35 88.07
0.5 7.19 7.19 85.62
0.7 12.67 5.43 81.90
1.0 29.58 0 70.42

下载: 导出CSV
