2024年  第38卷  第4期

封面
2024 年 4 期封面
2024, 38(4): .
摘要:
目次
2024 年 4 期目次
2024, 38(4): .
摘要:
前言
聚合氮和氮的化合物专题 • 前言
2024, 38(4): 1-1.
摘要:
聚合氮和氮的化合物专题
高压下主族金属富氮化合物的结构与含能特性
翟航, 杨锦坭, 王建云, 李全
2024, 38(4): 040101. doi: 10.11858/gywlxb.20230810
摘要:

氮是地球大气的主要成分,体积分数约为78%。在常温常压下,氮以三键的形式(N≡N)结合为稳定的双原子分子。然而,在极端高压的作用下,氮气可以解离成含有双键(N=N)甚至单键(N―N)的固体聚合氮结构。由于N≡N与N=N、N―N之间存在巨大的能量差异,其转变过程中伴随着巨大的能量释放,因此,聚合氮是备受关注的高能量密度物质。然而,单质聚合氮必须在高于百万大气压(100 GPa)的环境下才能实现实验制备,苛刻的合成条件极大地限制了其发展及应用。研究发现,金属元素的引入可降低反应势垒,提供化学压力,有效降低聚合氮的合成压强,并形成丰富多样的聚合氮构型。为此,本文重点介绍了高压下主族金属氮化物的结构和含能特性研究进展,讨论了金属富氮化合物在高压下稳定的物理机制,并对未来新型富氮化合物的设计和制备方向提出展望。

高能量密度氮的研究进展
袁嘉男, 李建福, 王晓丽
2024, 38(4): 040102. doi: 10.11858/gywlxb.20230797
摘要:

氮在常压下是非常稳定的元素,以氮气分子形式存在。研究发现,氮在高温高压下能够形成聚合结构,这种结构具有极高的能量密度,而且分解产物为无污染的氮气,从应用角度上看,它能够作为新型环保高能量密度材料。随后,人们对其进行了大量的研究,得到了氮在高压条件下的相图,并且合成出立方偏转氮、层状聚合氮等结构。然而,纯氮聚合结构的合成条件比较严苛,在常压下很难保存。人们又转向分子结构氮和惰性气体氮化物等,希望能够得到常压下稳定的高能量密度氮结构。为此,针对目前高能量密度氮的理论和实验进展进行了简要的介绍,并对未来高能量密度氮的发展方向进行了探讨。

硝酸铷高压相变和物理性质的第一性原理研究
王晓雪, 丁雨晴, 王晖
2024, 38(4): 040103. doi: 10.11858/gywlxb.20240776
摘要:

采用基于密度泛函理论的第一性原理计算,并结合CALYPSO晶体结构预测软件,系统地探索了零温下RbNO3的高压结构与物理性质。基于RbNO3-Ⅳ相的实验数据,比较了4种不同泛函的准确性,发现PBEsol泛函的准确性最高。基于该泛函预测到RbNO3在零温下的相变序列为R3mPnmaPmmn (实验Ⅴ相),相变压强依次为1.7 和8.2 GPa,2次相变均为一级相变,体积坍塌率分别为3.73%和2.54%。研究结果表明,低压下RbNO3可能存在有别于实验(常温常压下)给出的P31结构的低温新相。3个相在各自能量稳定的压强范围内均满足“伯恩-黄昆”弹性稳定性判据,且在整个布里渊区中均不存在声子虚频现象,表明它们均具有动力学稳定性。电子性质分析表明,3个相均为半导体,相变引起的带隙变化普遍较小,加压普遍地抑制了铷离子的电荷向硝酸根离子转移。所预测的高压相变序列及各个相的弹性、晶格动力学、电子结构性质可为后续实验与理论研究提供参考。

K2N2中一维氮链的压力诱导聚合
陈磊, 张云, 陈雨轩, 魏群, 张美光
2024, 38(4): 040104. doi: 10.11858/gywlxb.20240719
摘要:

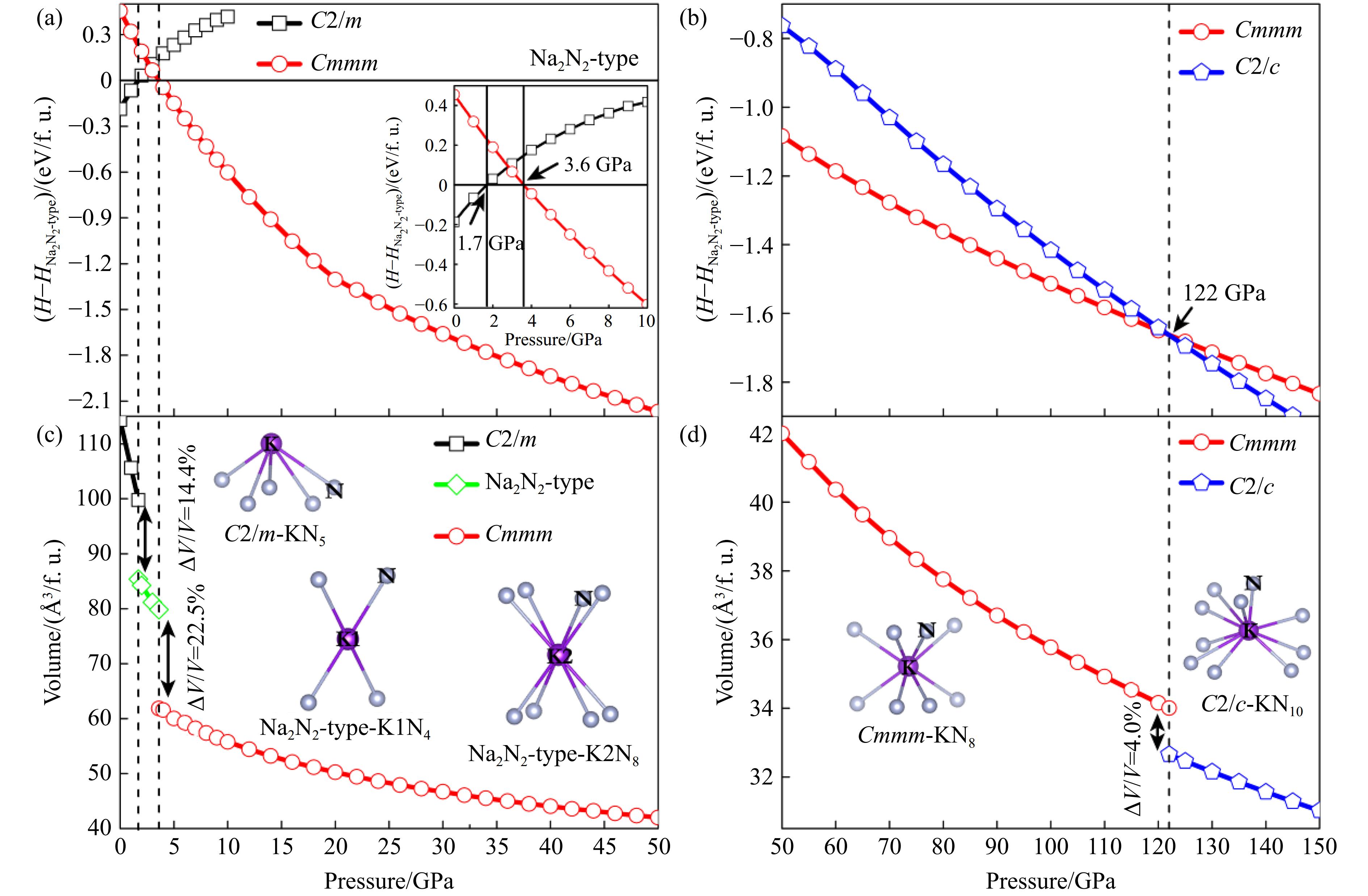

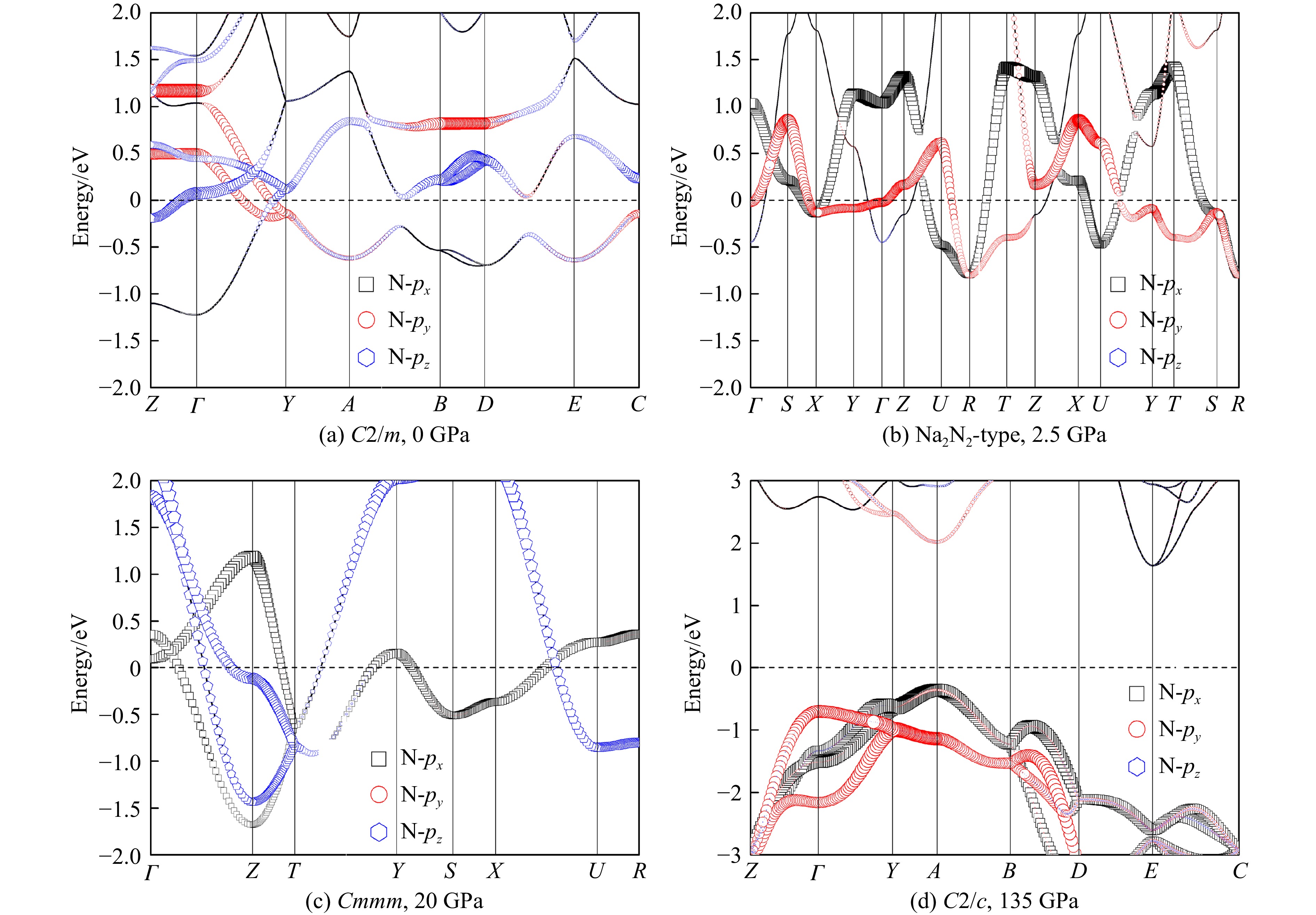

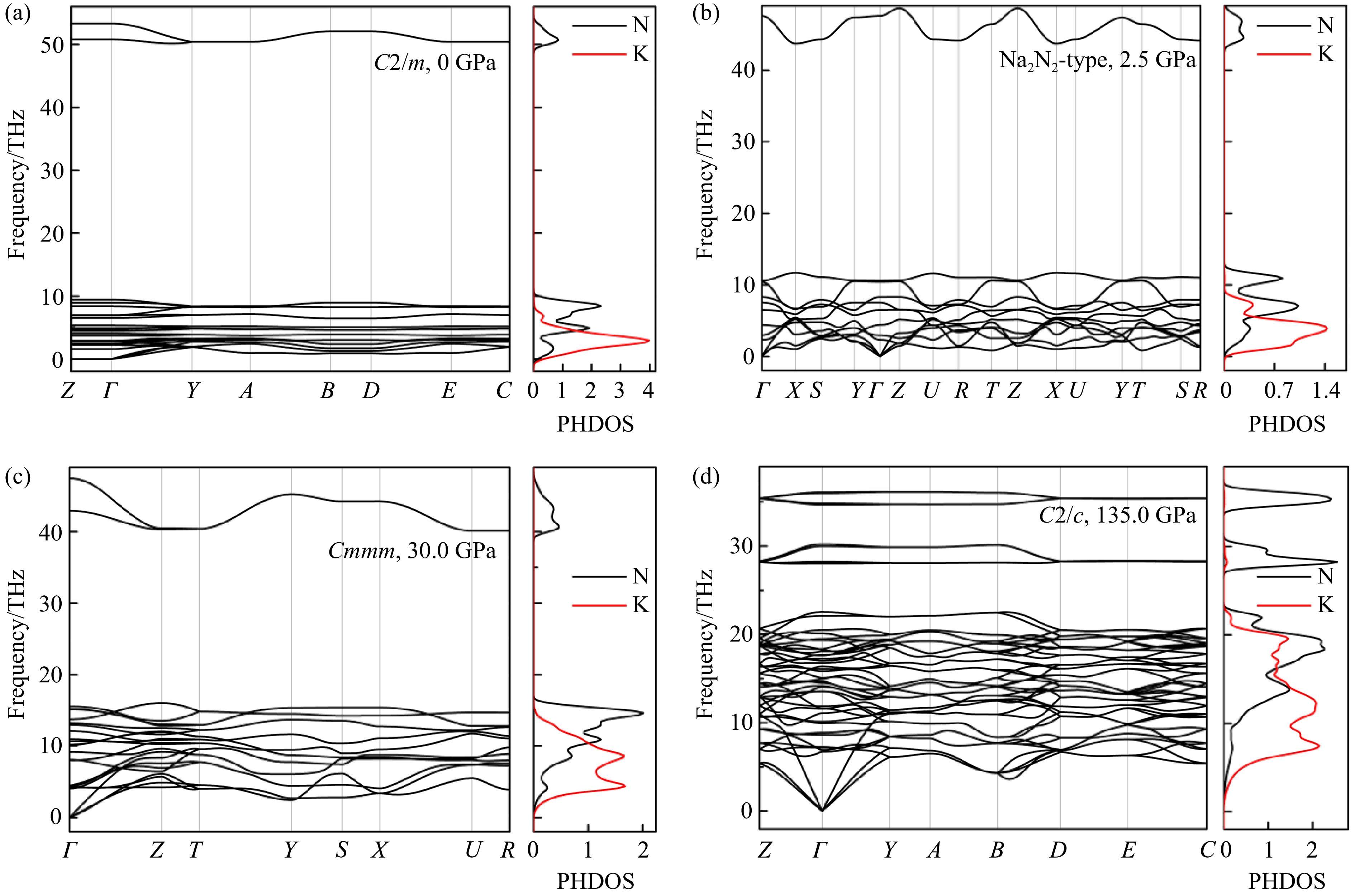

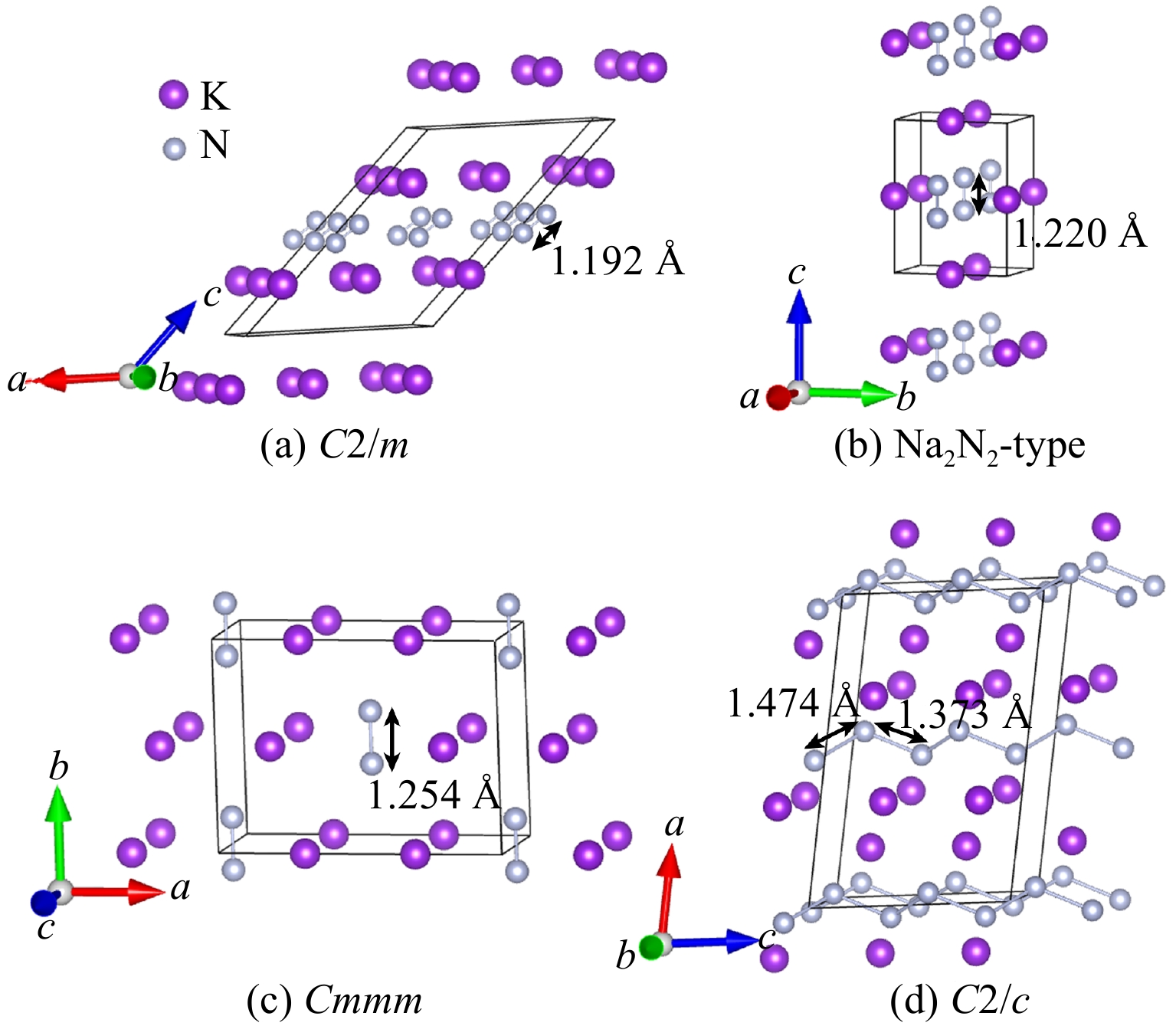

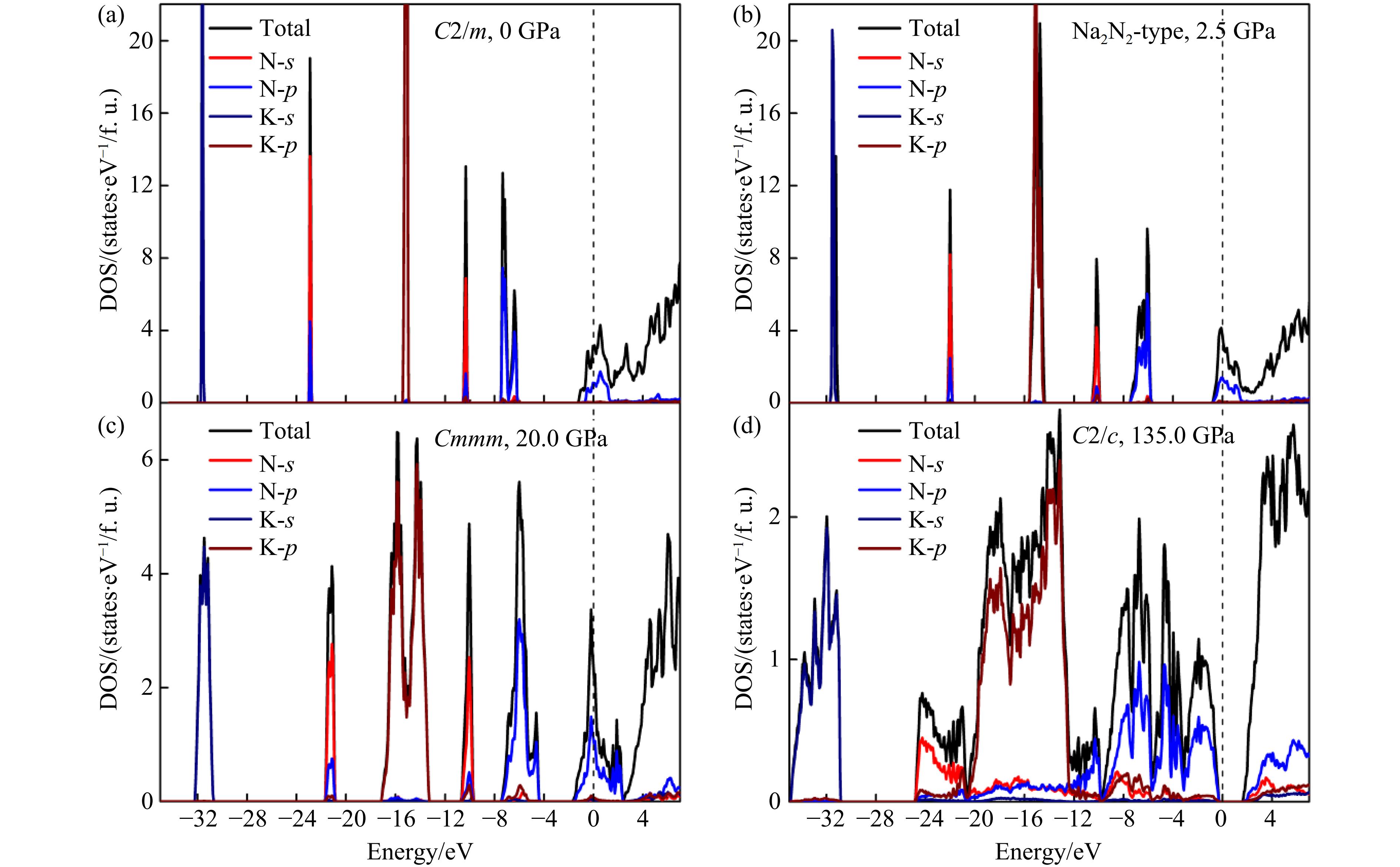

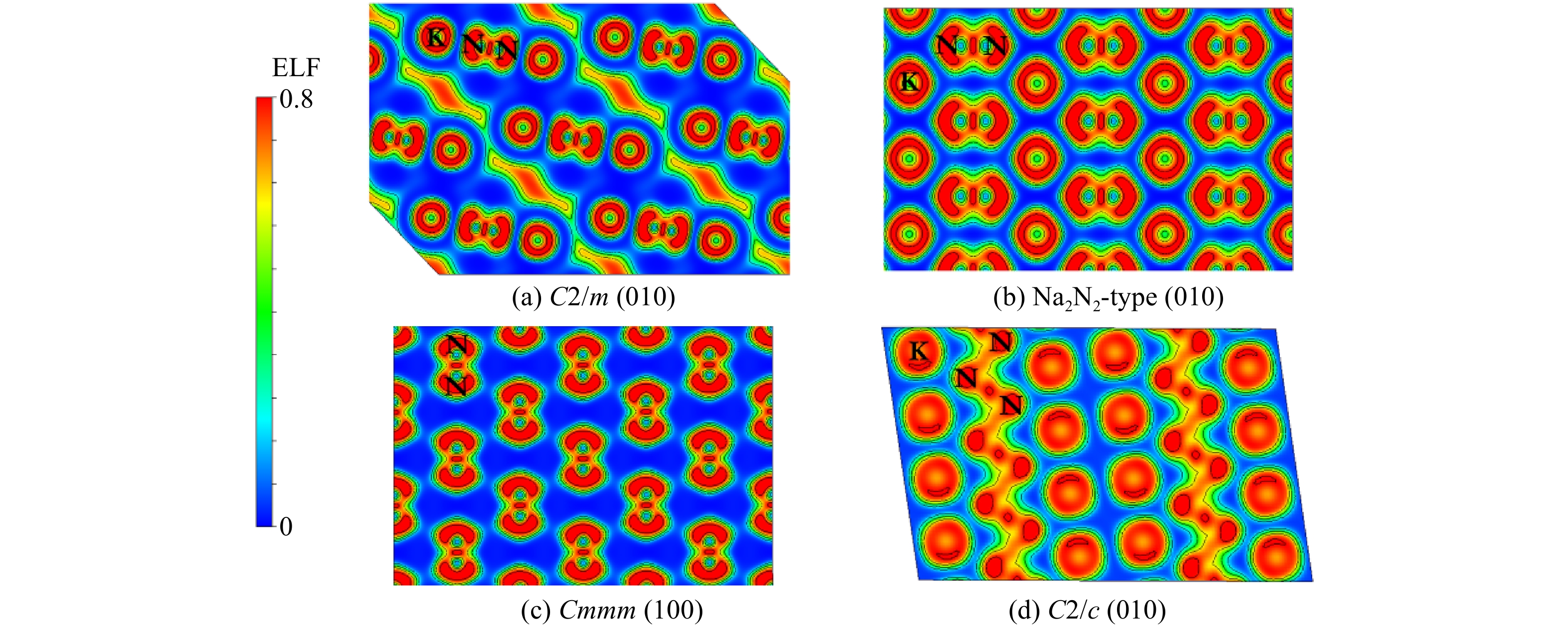

采用先进的粒子群晶体结构搜索方法对K2N2在0~150 GPa压强范围内进行晶体结构预测,结果表明,K2N2的基态稳定相为单斜C2/m结构,且在1.7、3.6和122 GPa压强下的结构分别为Na2N2型、CmmmC2/c。体积随压强的变化关系显示C2/m→Na2N2型、Na2N2型→CmmmCmmmC2/c这3个相变均为一级相变,对应的体积坍塌分别为14.4%、22.5%和4.0%。在K2N2高压相变过程中,K原子的配位数从5增加到10,并伴随着N-N成键性质的变化,即从基态C2/m结构中的准分子N=N双键聚合为高压C2/c相中的N―N单键链。C2/m、Na2N2型、Cmmm相表现出金属性,而高压C2/c相表现出半导体(带隙为2.0 eV)性质。电子结构计算和电子局域函数分析表明,K2N2的高压结构相变来源于高压下K-p孤对电子的激活及其与N原子的成键。

关于层状结构聚合氮存在性的探讨
刘静仪, 吴彬彬, 陶雨, 蒲梅芳, 周春银, 雷力
2024, 38(4): 040105. doi: 10.11858/gywlxb.20240821
摘要:

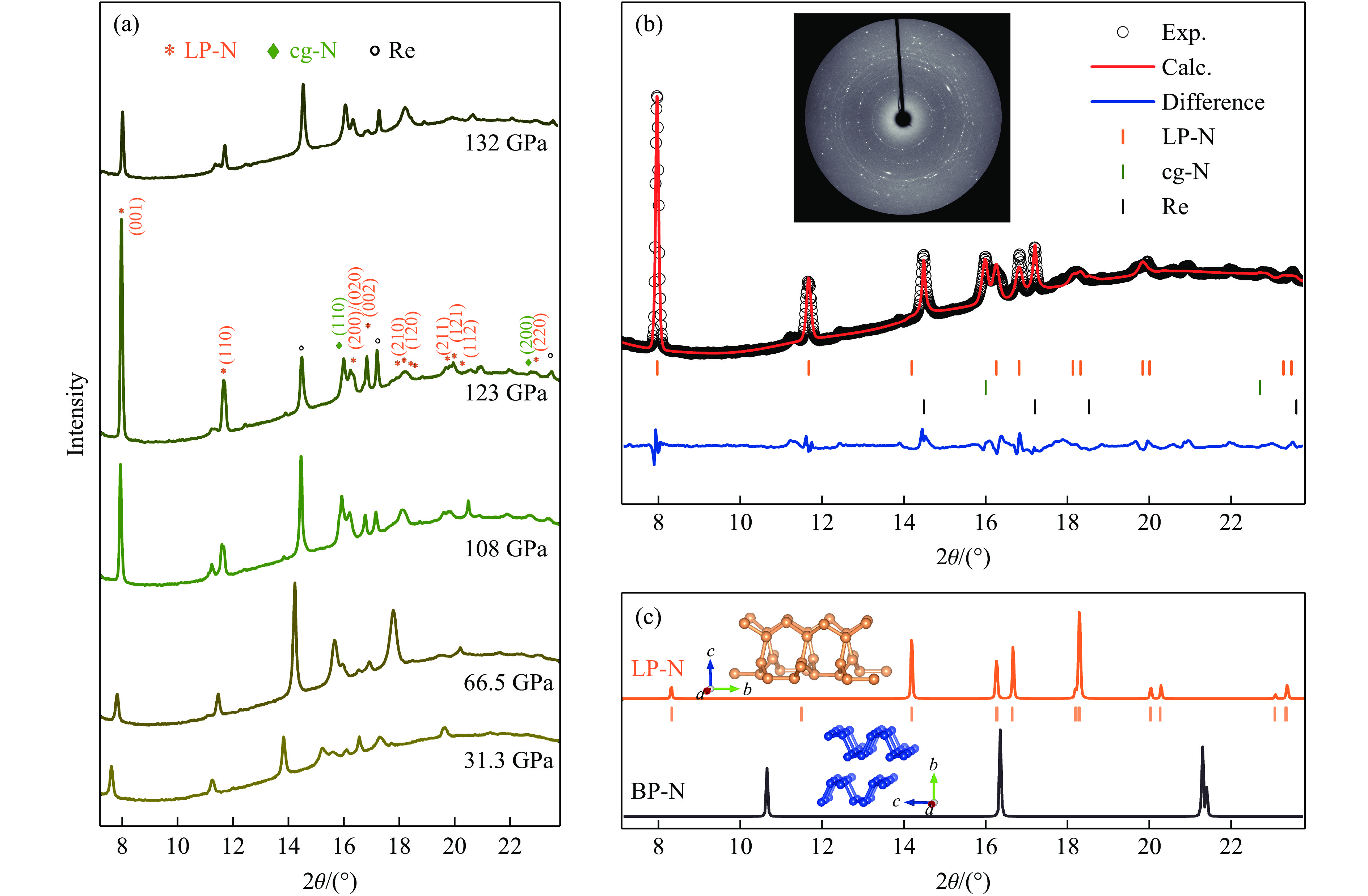

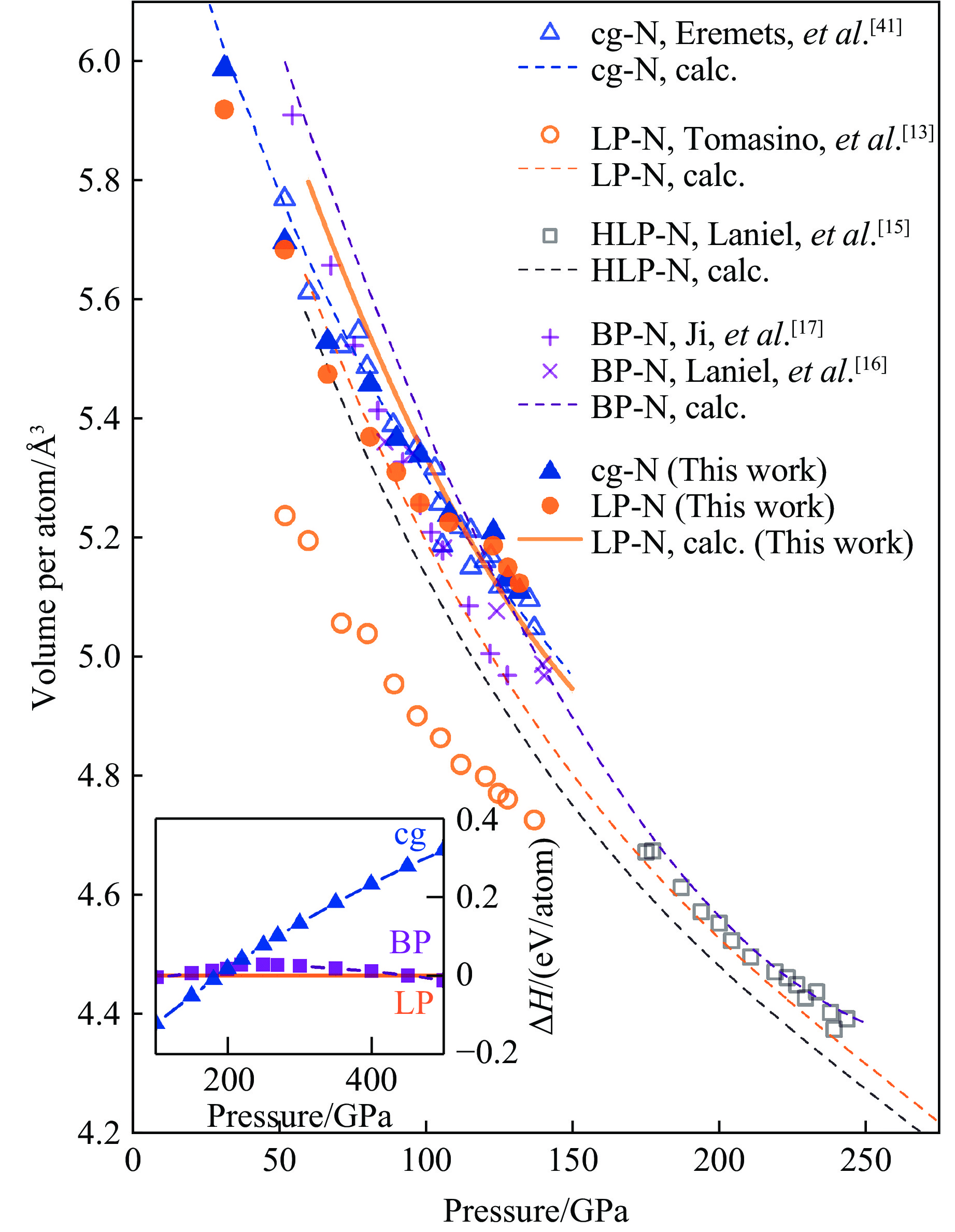

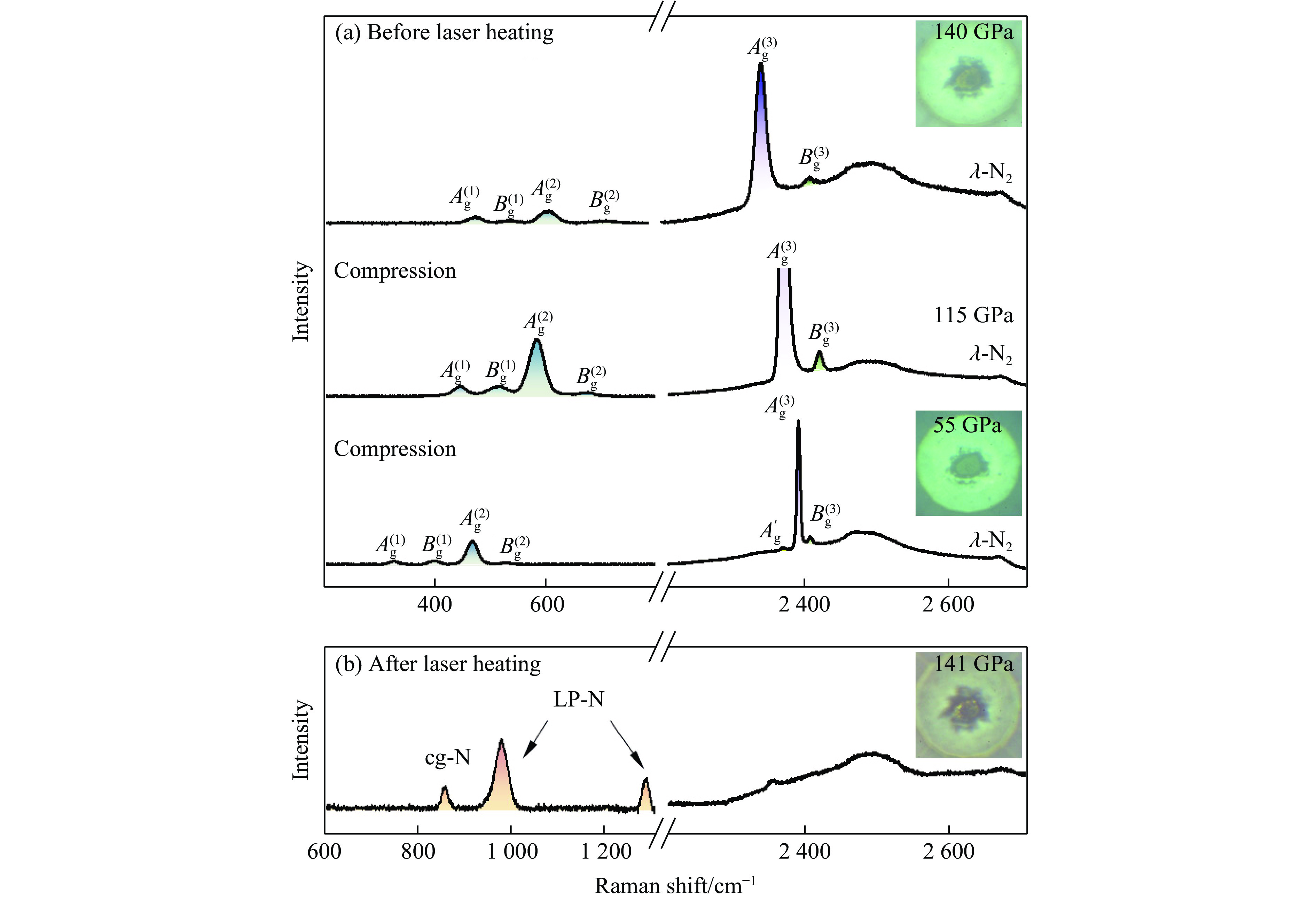

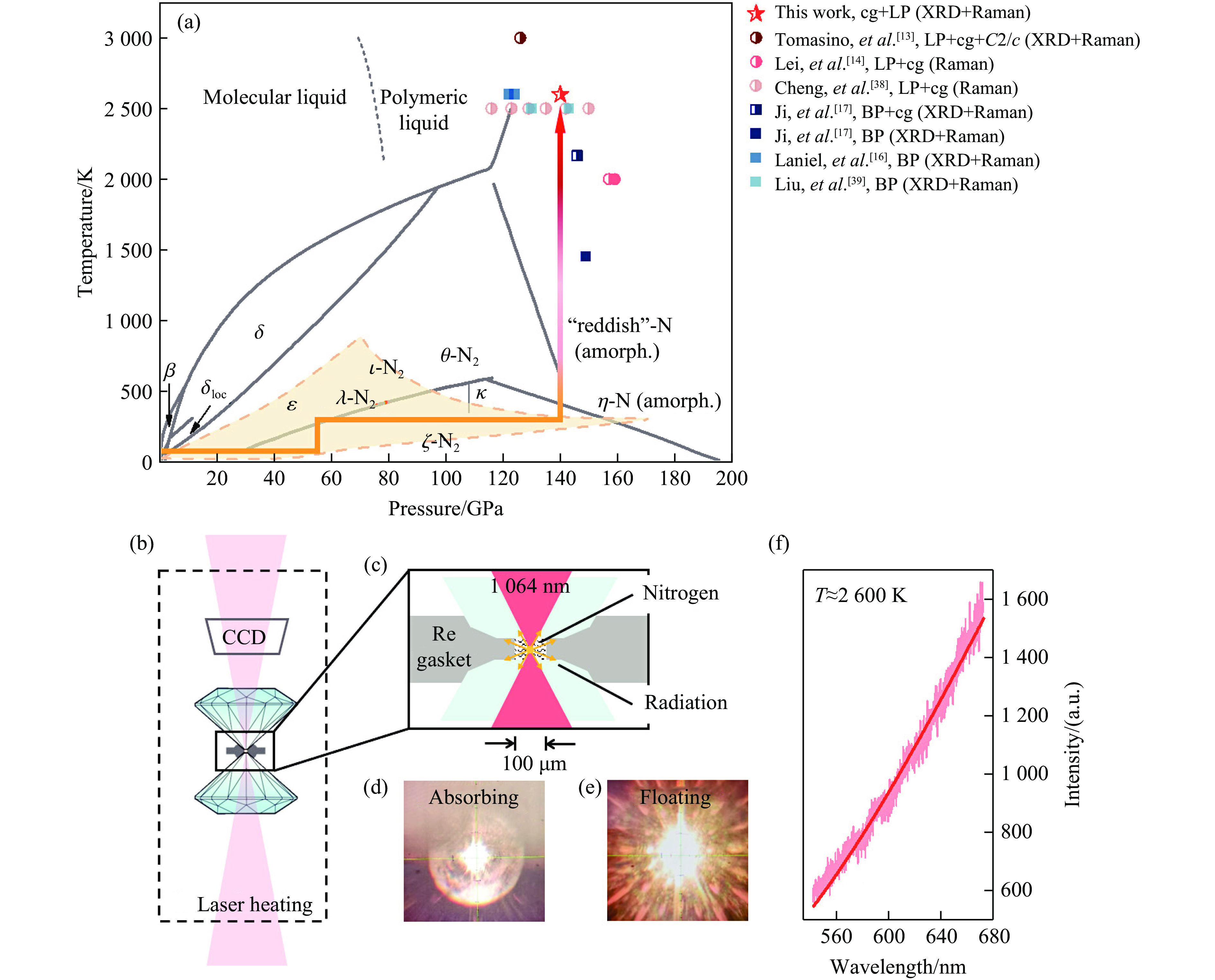

在高温高压的极端条件下,分子晶体氮会打破传统三键机制向单键聚合态转变。氮在高压下的独特解离机制使聚合氮的研究意义超越了含能材料范畴,在基础物理学领域亦有深刻的科学意义。继立方偏转聚合氮cg-N(空间群I213)之后,第2个在实验上被发现的层状结构聚合氮LP-N(空间群Pba2)一直存在争议。主要的问题在于,LP-N的结构除了没有被高压X射线衍射实验验证之外,还与随后被发现的黑磷结构聚合氮BP-N(空间群Cmca)具有相近的合成温压条件和合成路径以及几乎相同的拉曼光谱特征。LP-N的合成很可能具有独特的相变动力学势垒。为此,选择独辟蹊径,从低温固态分子氮λ-N2出发,利用双面激光加热金刚石压砧技术,结合高压同步辐射X射线衍射和高压拉曼光谱分析方法,在约140 GPa、2600 K的条件下观察到了具有Pba2结构的聚合氮LP-N。结合第一性原理计算,分析了它的原子体积随压力的变化关系(p-V曲线),并探讨了LP-N高温高压合成动力学因素。研究结果不仅使我们更全面地认识LP-N,还进一步揭示了聚合氮的高压路径依赖特性。

高压物性与结构
压力环境对纳米晶金刚石石墨化的影响
于少楠, 王文丹, 何强, 杨雨滔, 唐名轩, 马小娟, 李星翰
2024, 38(4): 041101. doi: 10.11858/gywlxb.20240715
摘要:

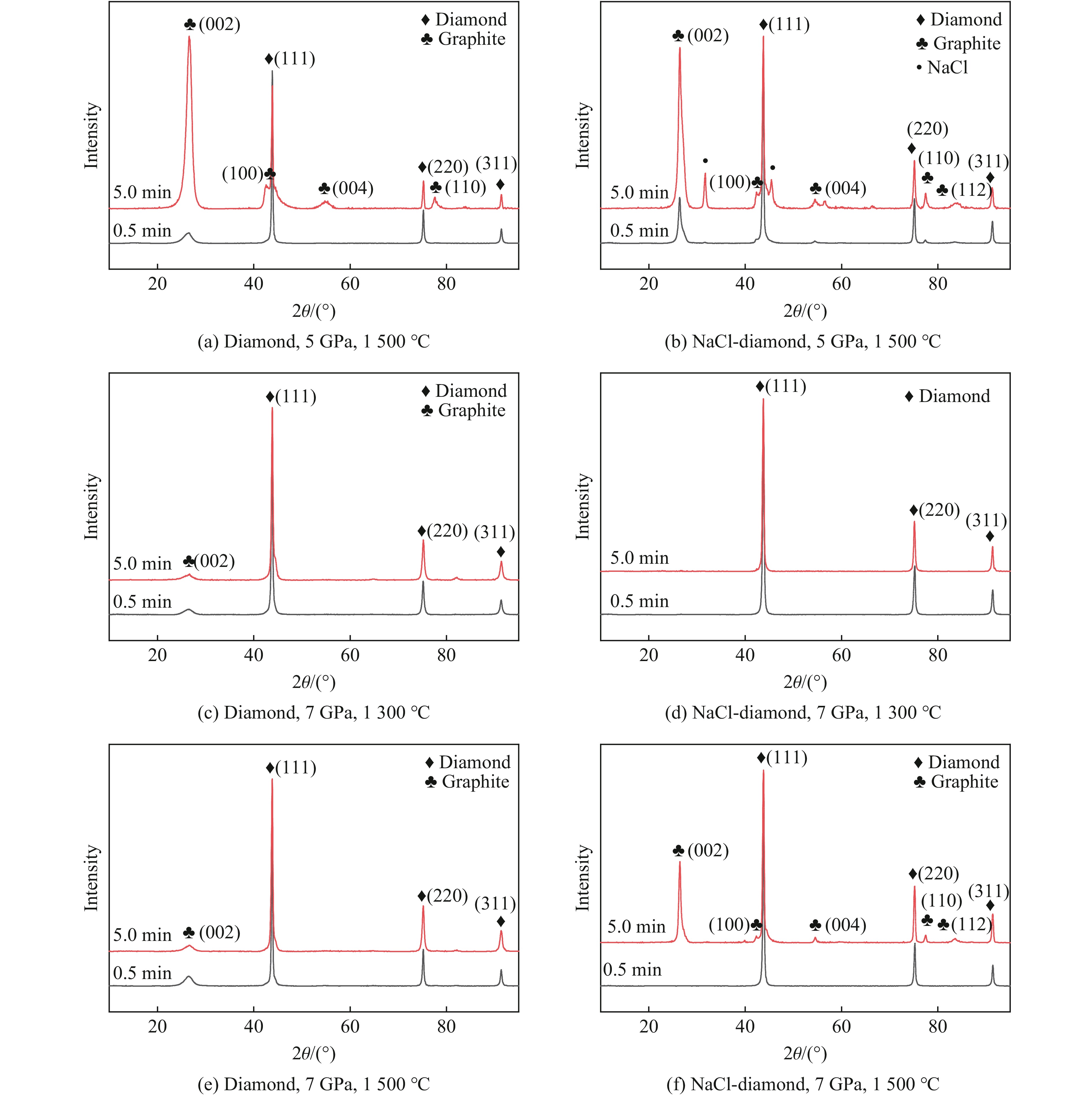

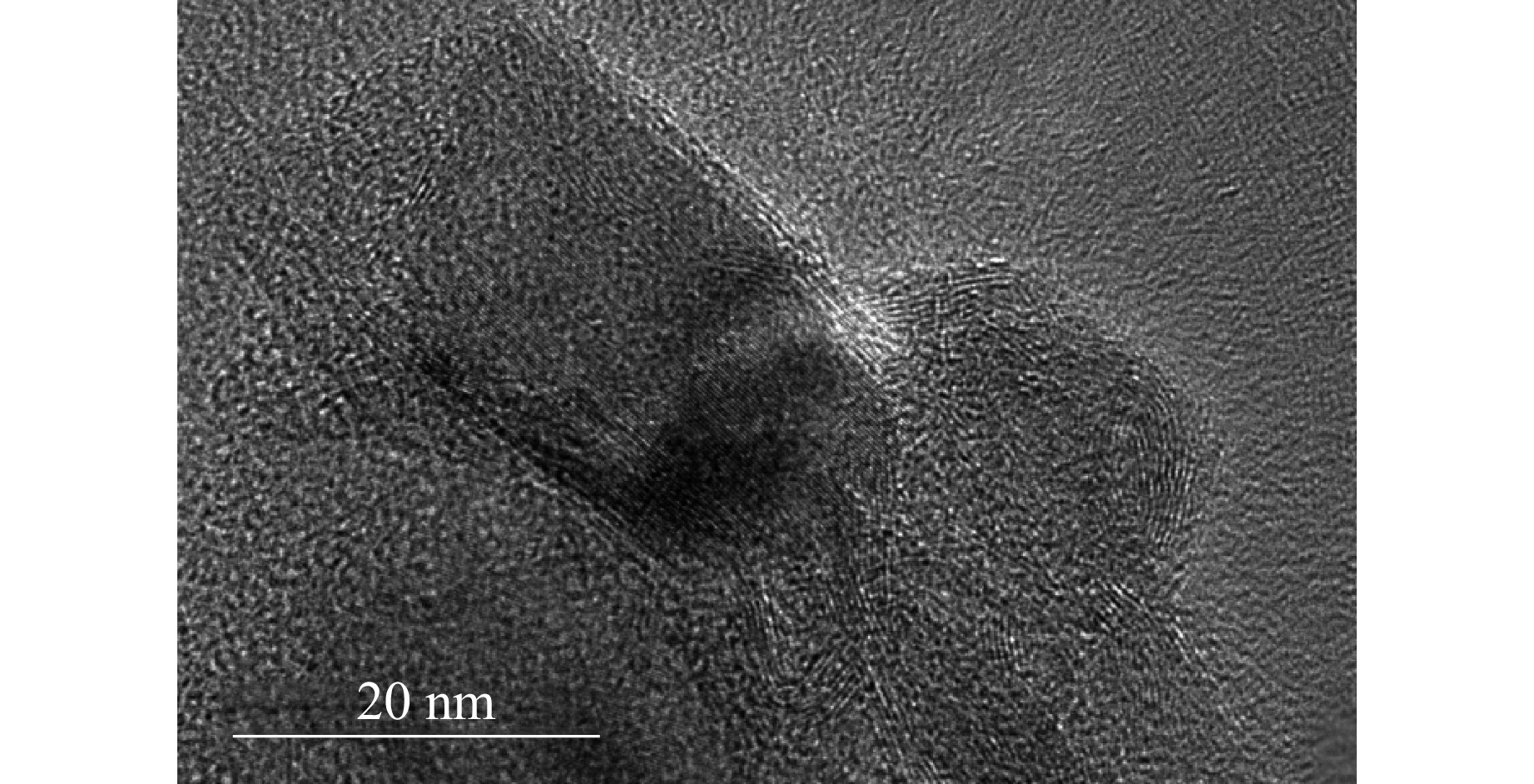

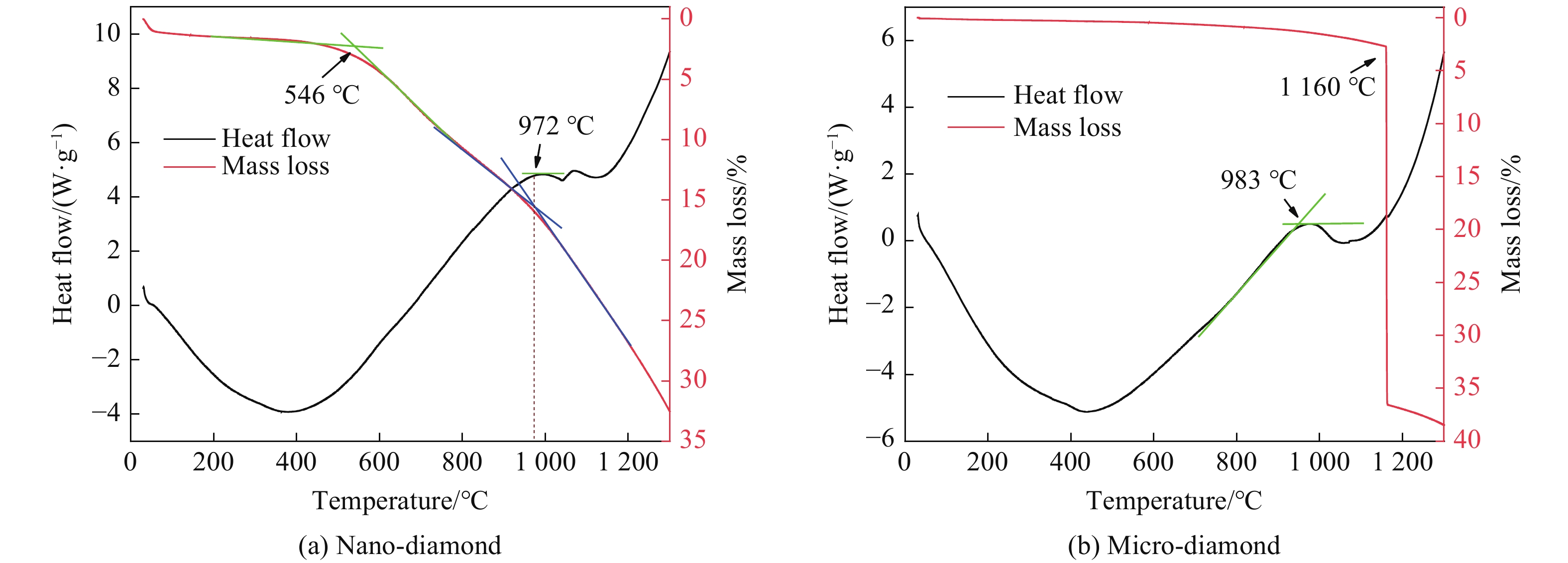

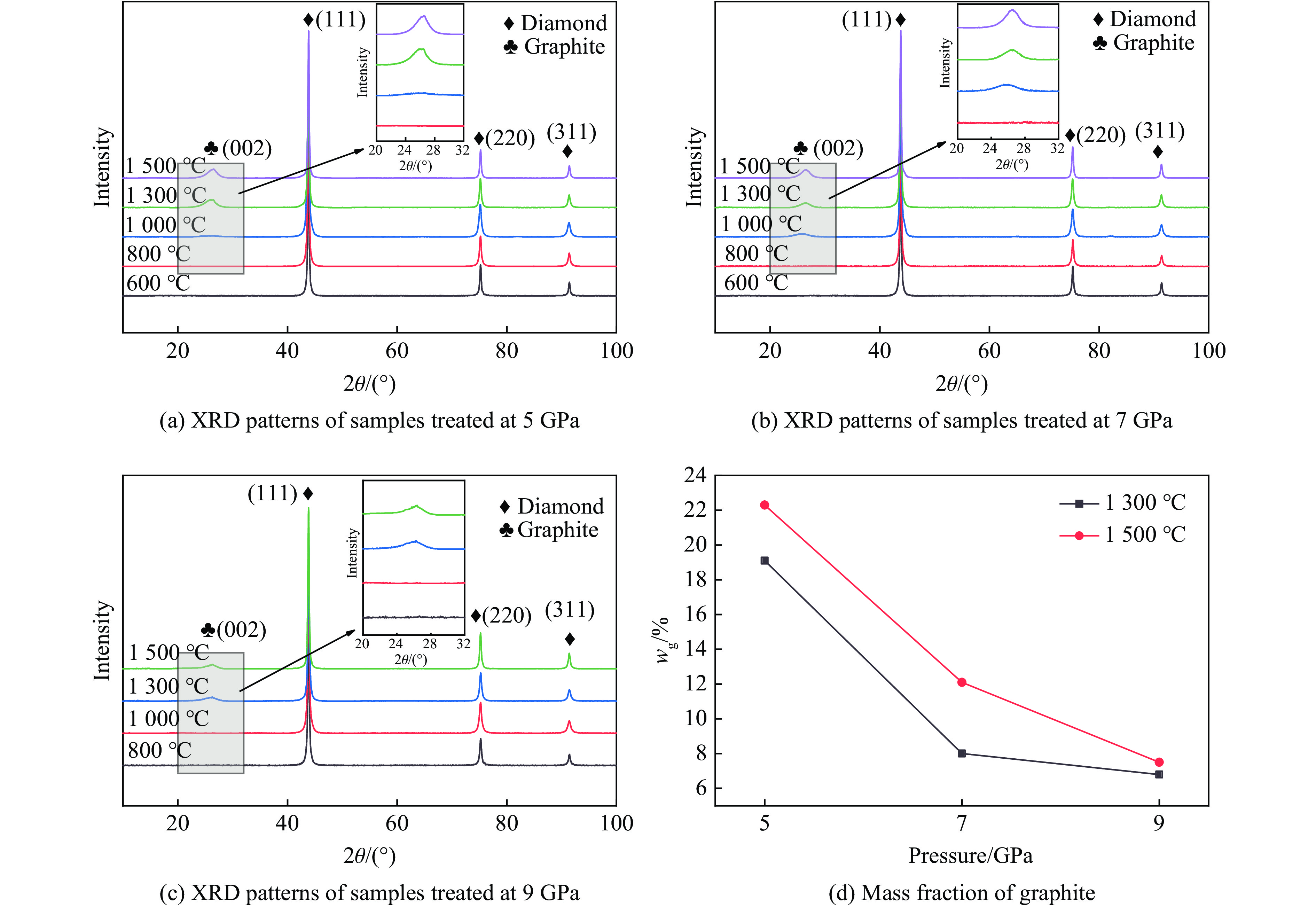

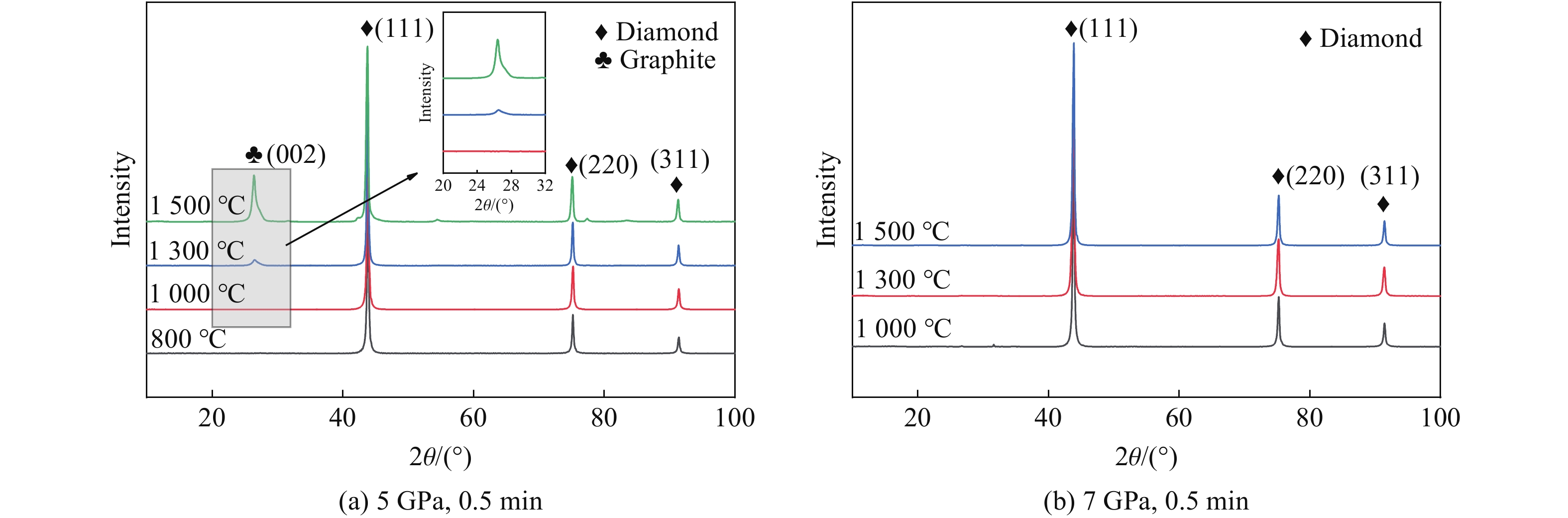

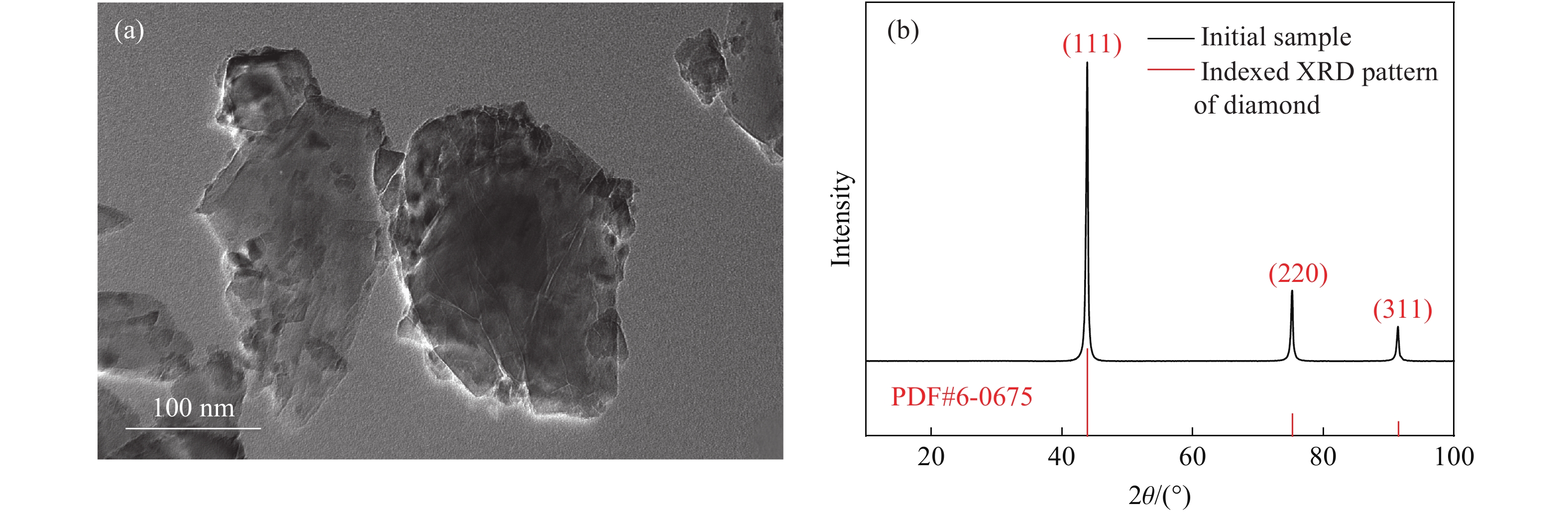

高压下纳米金刚石石墨化对多晶金刚石烧结体的性能具有非常重要的影响。为此,在5~9 GPa、600~1500 ℃的压力温度范围,分别对平均晶粒尺寸为50 nm的纯纳米金刚石粉末和NaCl-纳米金刚石混合粉末的石墨化温度进行了研究。结合粉末X射线衍射的物相定量分析方法,分析了非静水压(纯金刚石粉末)和准静水压(NaCl-纳米金刚石混合粉末)下纳米金刚石在不同压力和温度下的石墨化程度。结果表明:5 GPa时,纯纳米金刚石粉末石墨化的起始温度在800 ℃以上,9 GPa时则在1000~1300 ℃之间;在约7 GPa的压力下,较短的保温时间内纳米金刚石的石墨化温度由非静水压环境中的1000 ℃提高到准静水压环境中的1500 ℃以上。

B-C-N-Ti四元超硬复合材料的高压烧结
黄鸿东, 于晓辉, 贺端威
2024, 38(4): 041102. doi: 10.11858/gywlxb.20240769
摘要:

以金刚石、立方氮化硼(cBN)和钛(Ti)为初始材料,通过高温高压反应烧结制备了B-C-N-Ti四元超硬复合材料。结果表明:在高温高压下,Ti与金刚石及cBN反应生成TiC0.7N0.3和TiB2;TiC0.7N0.3作为黏结相以键合金刚石和cBN晶粒,适量Ti的加入可以有效地提高烧结体的韧性;反应生成的TiC0.7N0.3和TiB2等陶瓷相以及cBN对金刚石晶粒的包裹提高了烧结体的抗氧化性。当金刚石、cBN和Ti的摩尔比为2∶1∶0.10时,在压力为12 GPa、温度为2000℃、保温5 min的条件下得到的烧结样品性能较好,其维氏硬度达到 (49.0±1.2) GPa,韧性为(14.2±0.6) MPa·m1/2,空气氛围下的起始氧化温度为921 ℃。

高压下物质的动态响应
脉冲应力冲击下30CrMnMo钢的绝热剪切失效行为
程昊, 王猛, 李想, 曲禹同, 吴海龙, 刘子禛, 李博
2024, 38(4): 044101. doi: 10.11858/gywlxb.20230812
摘要:

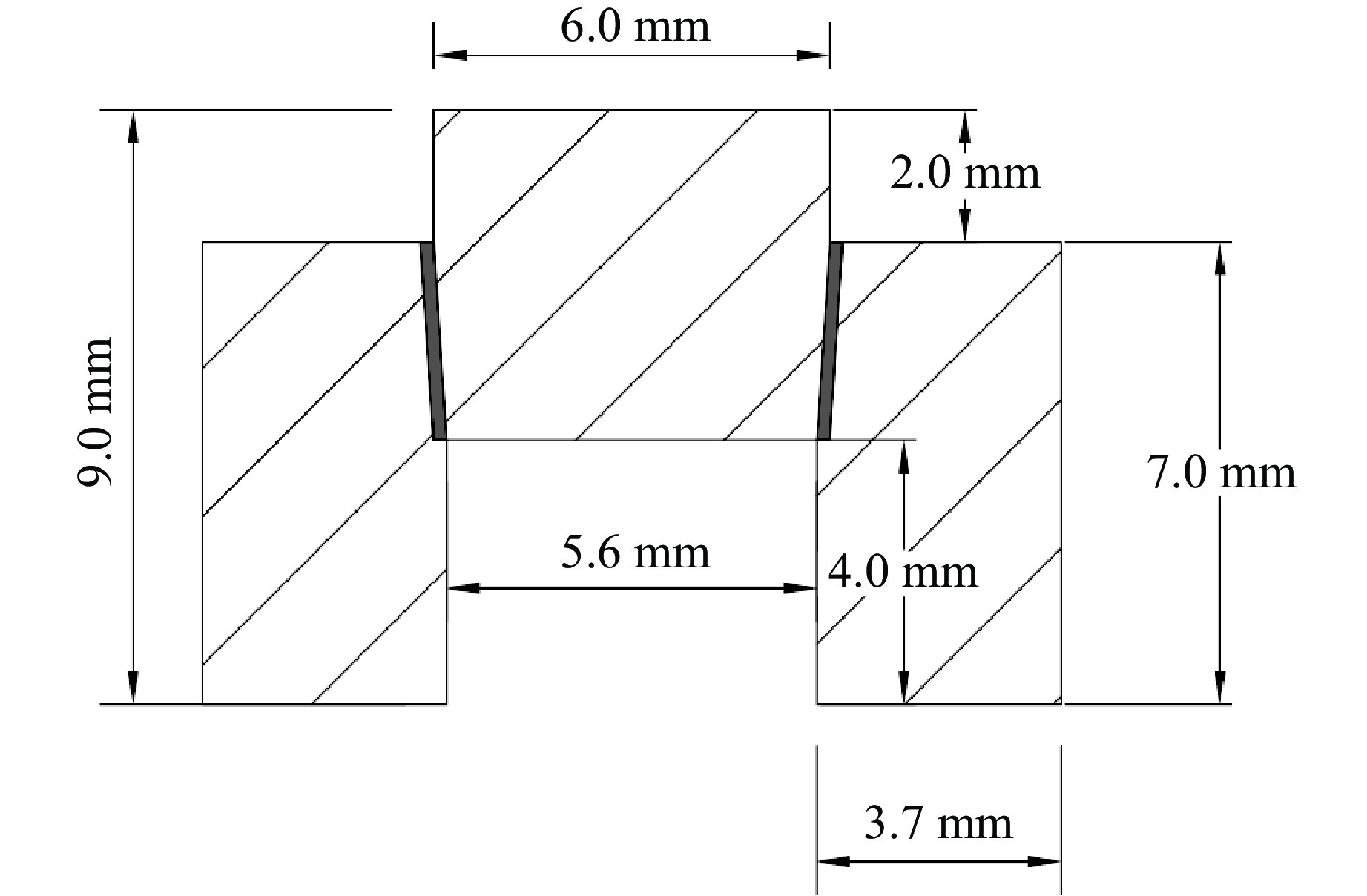

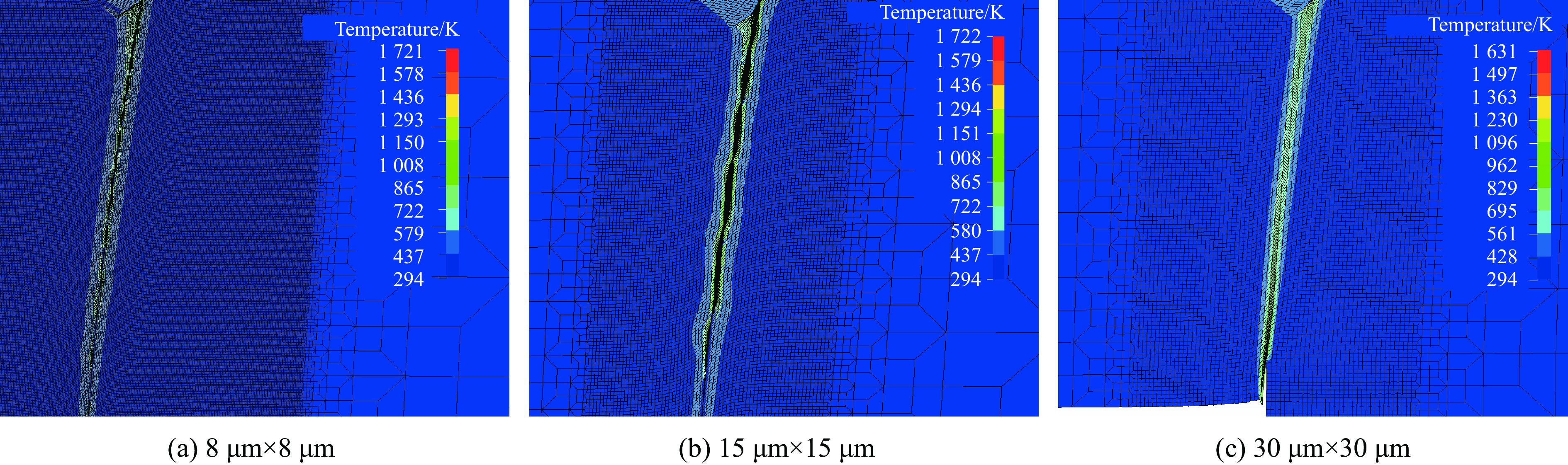

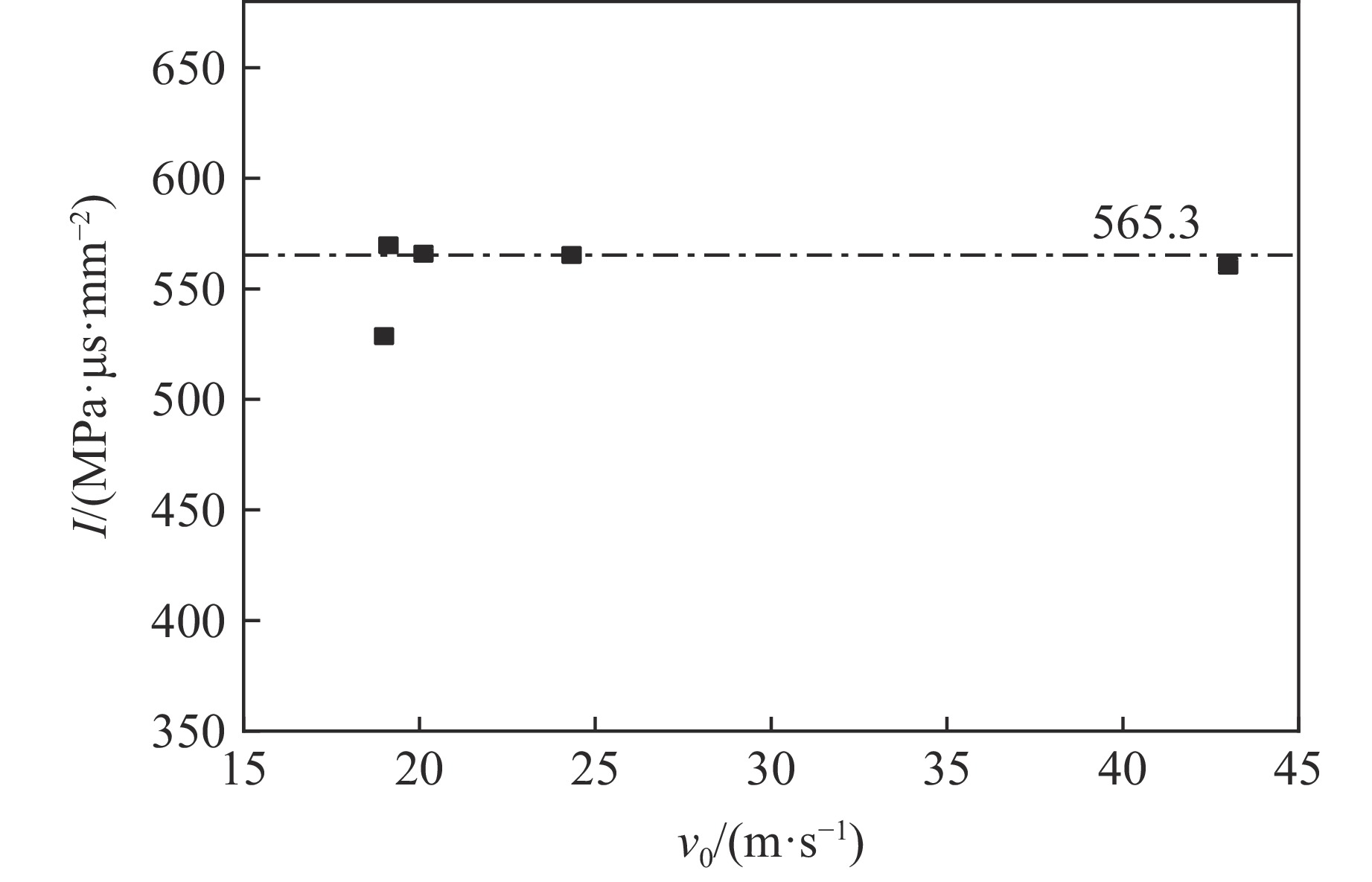

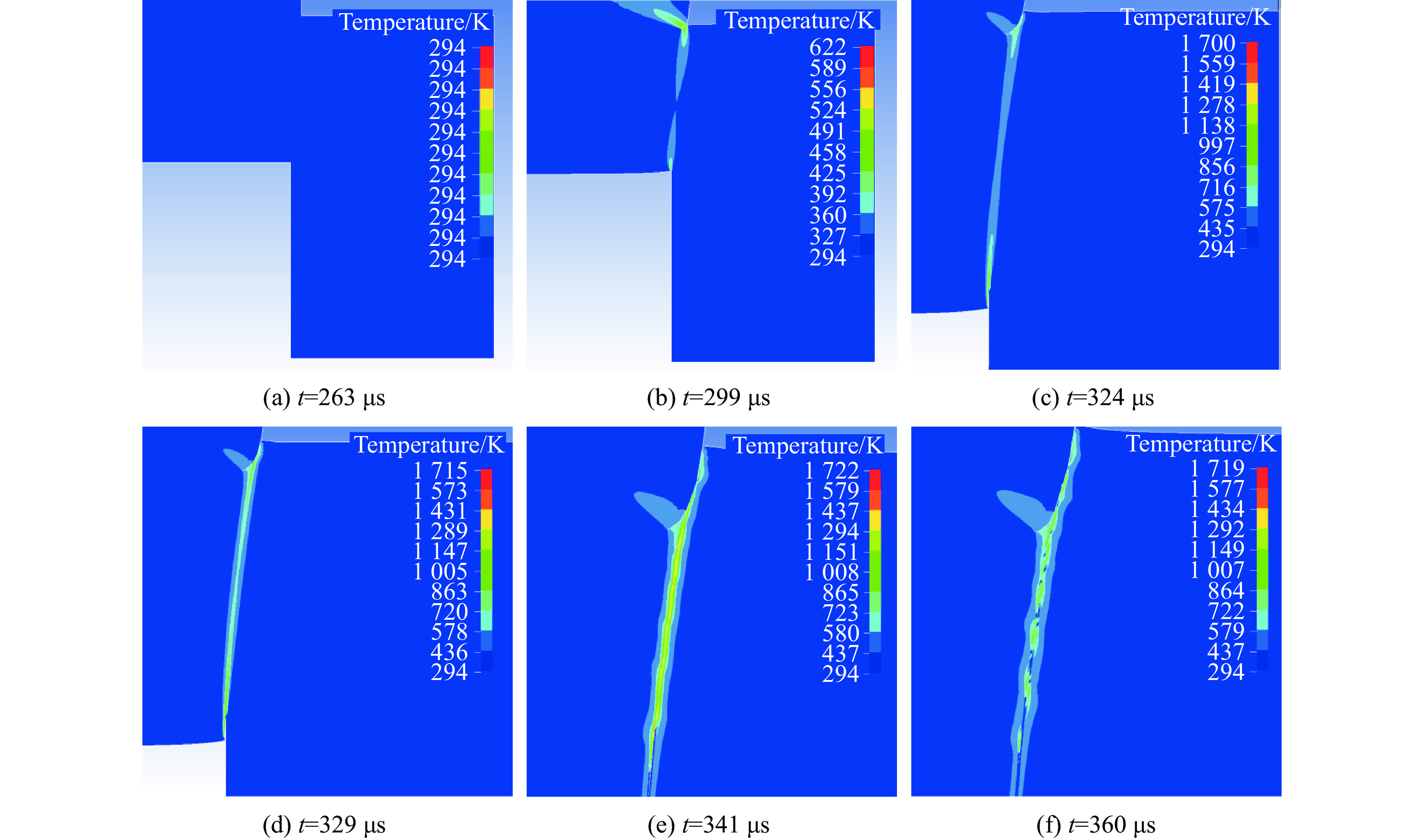

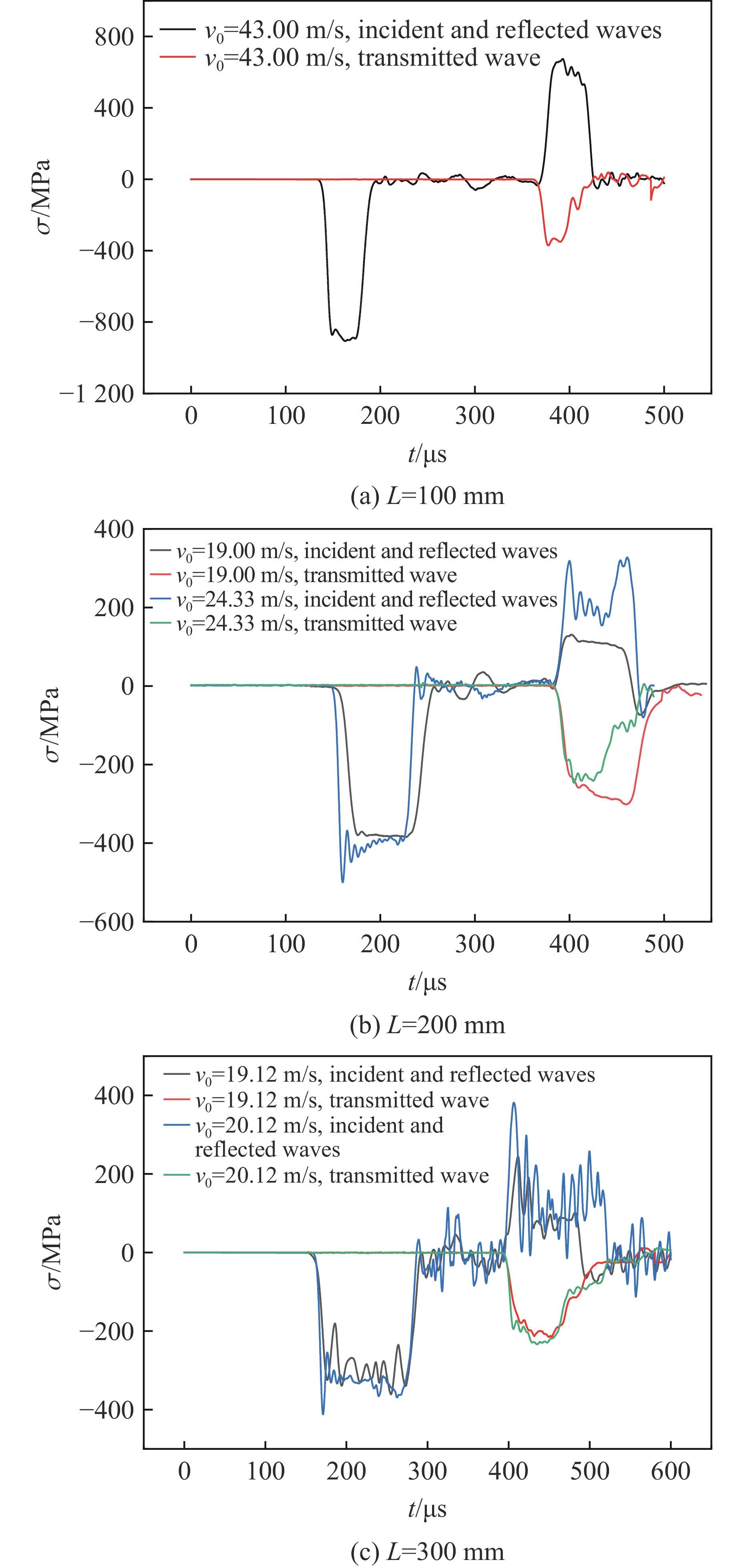

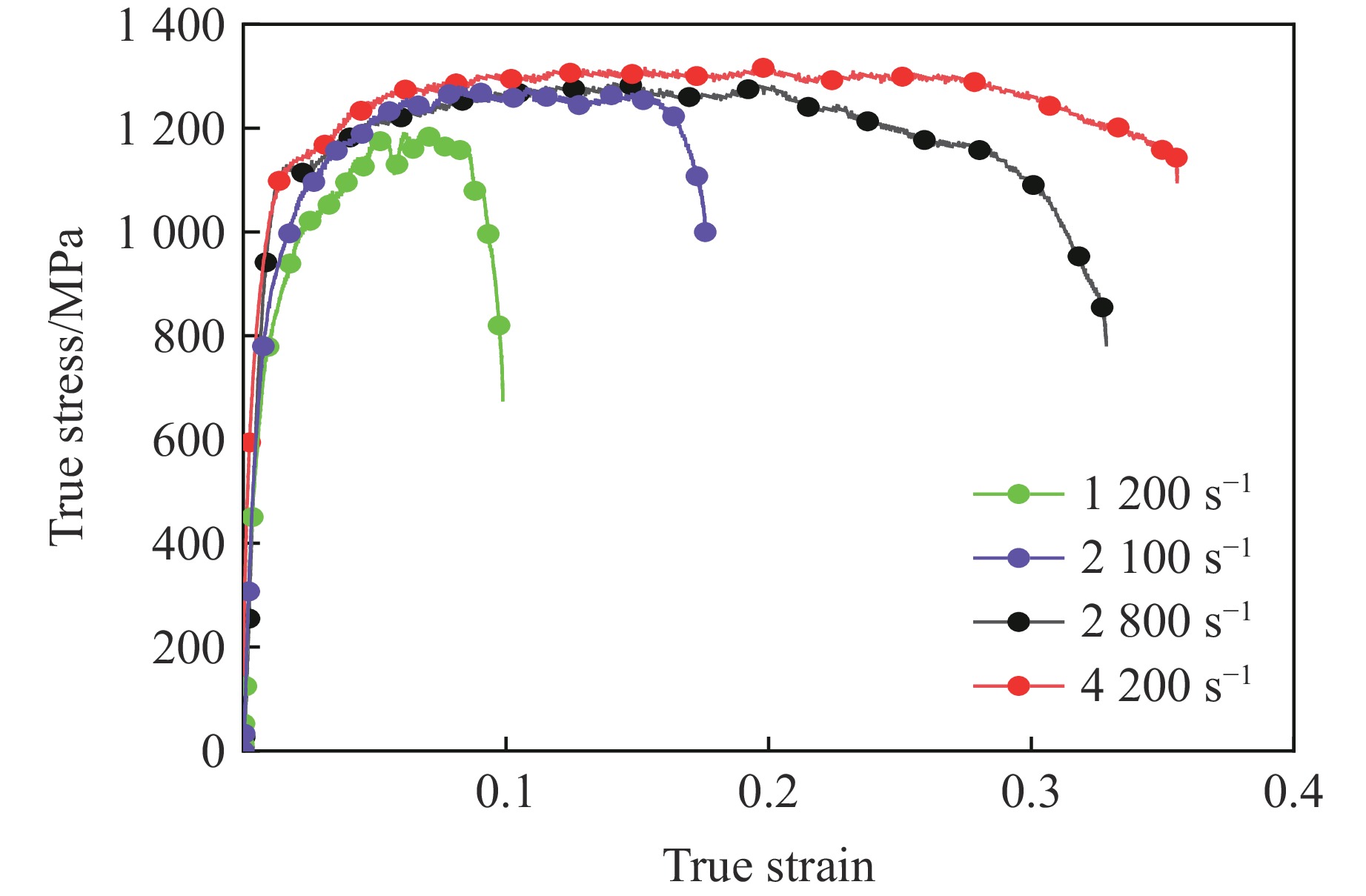

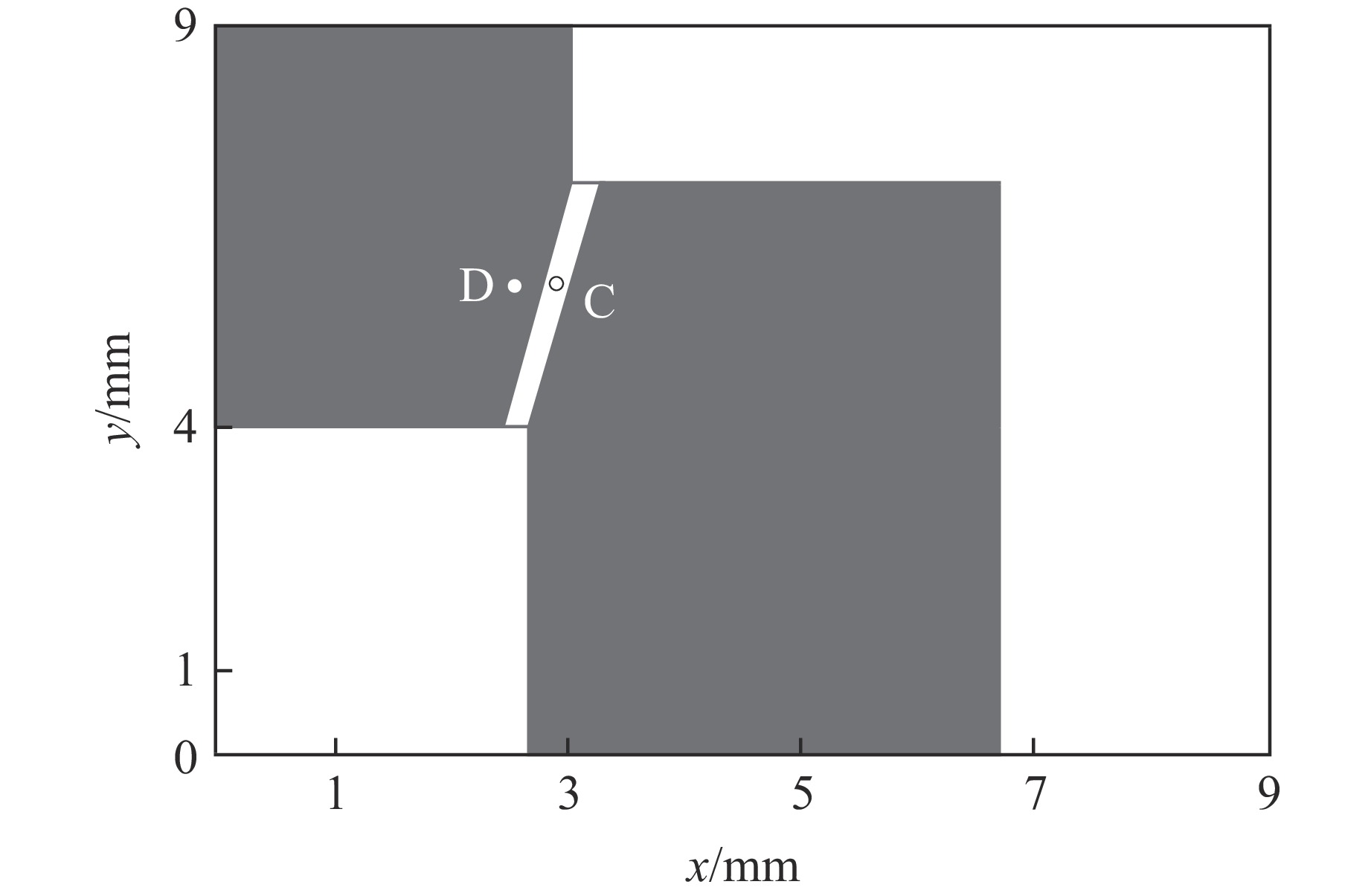

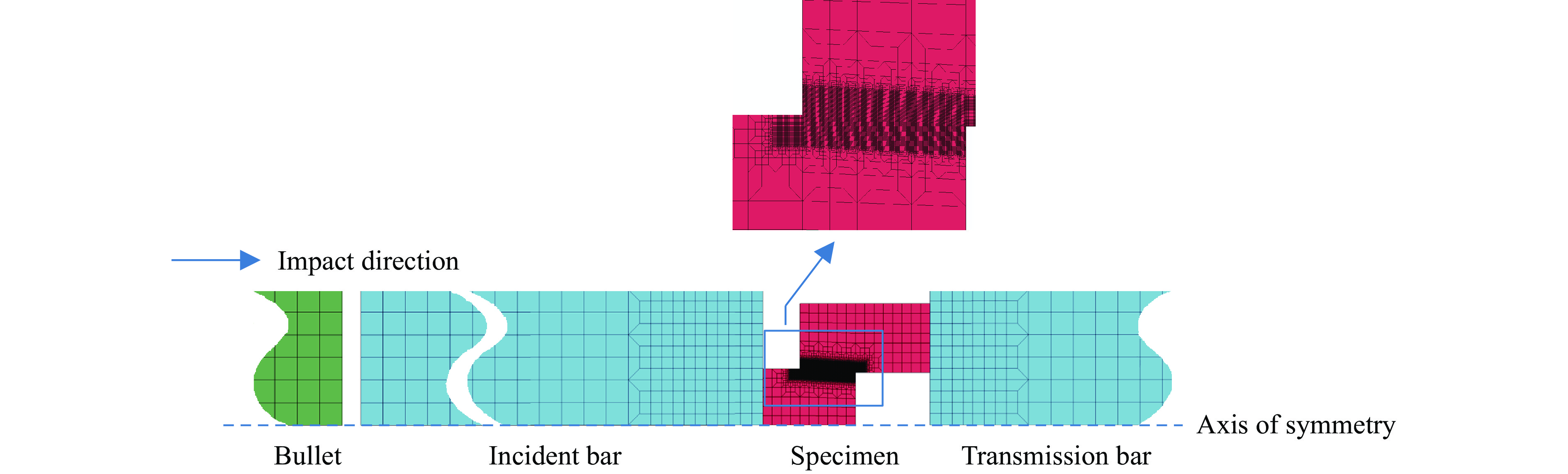

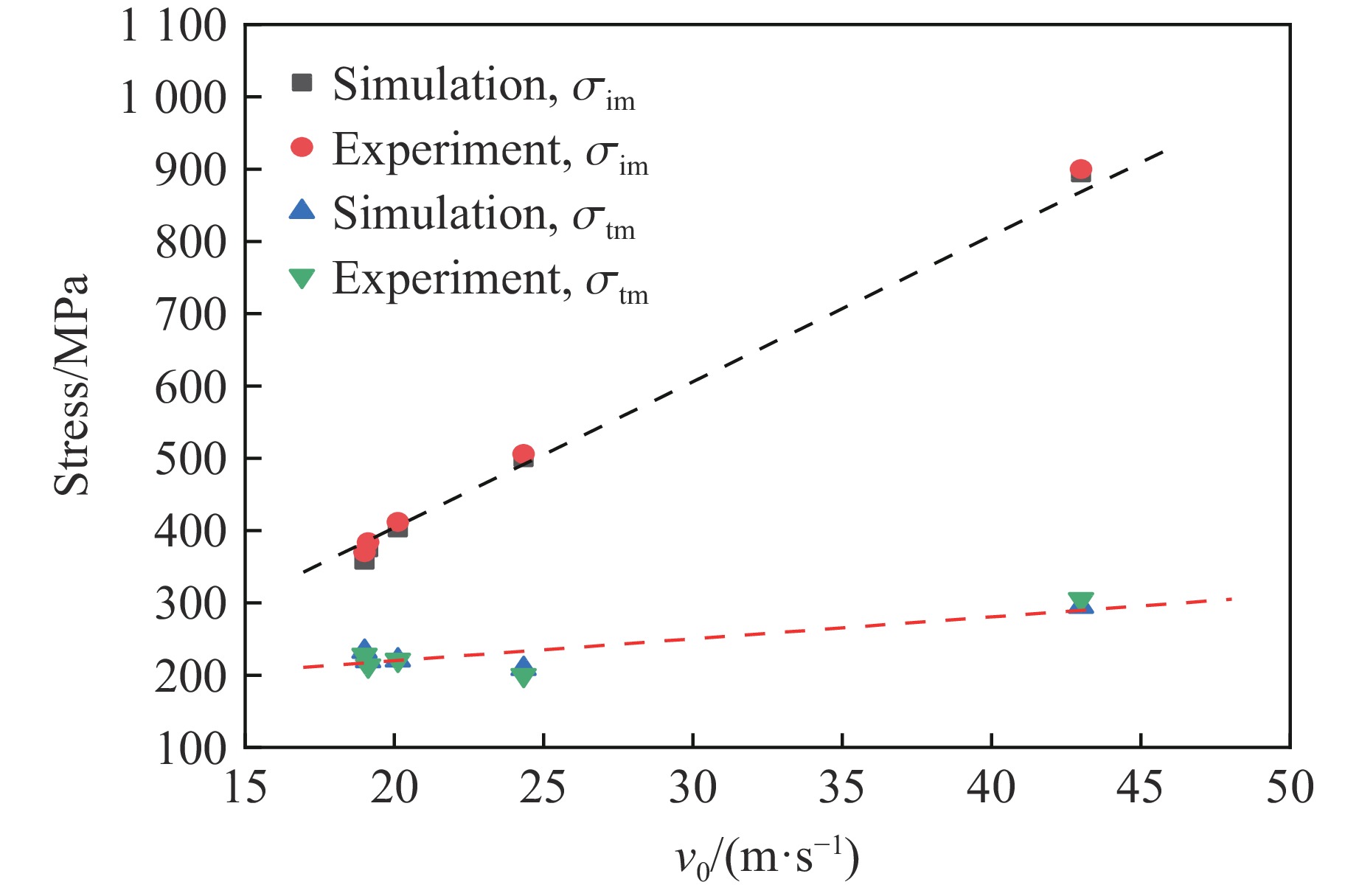

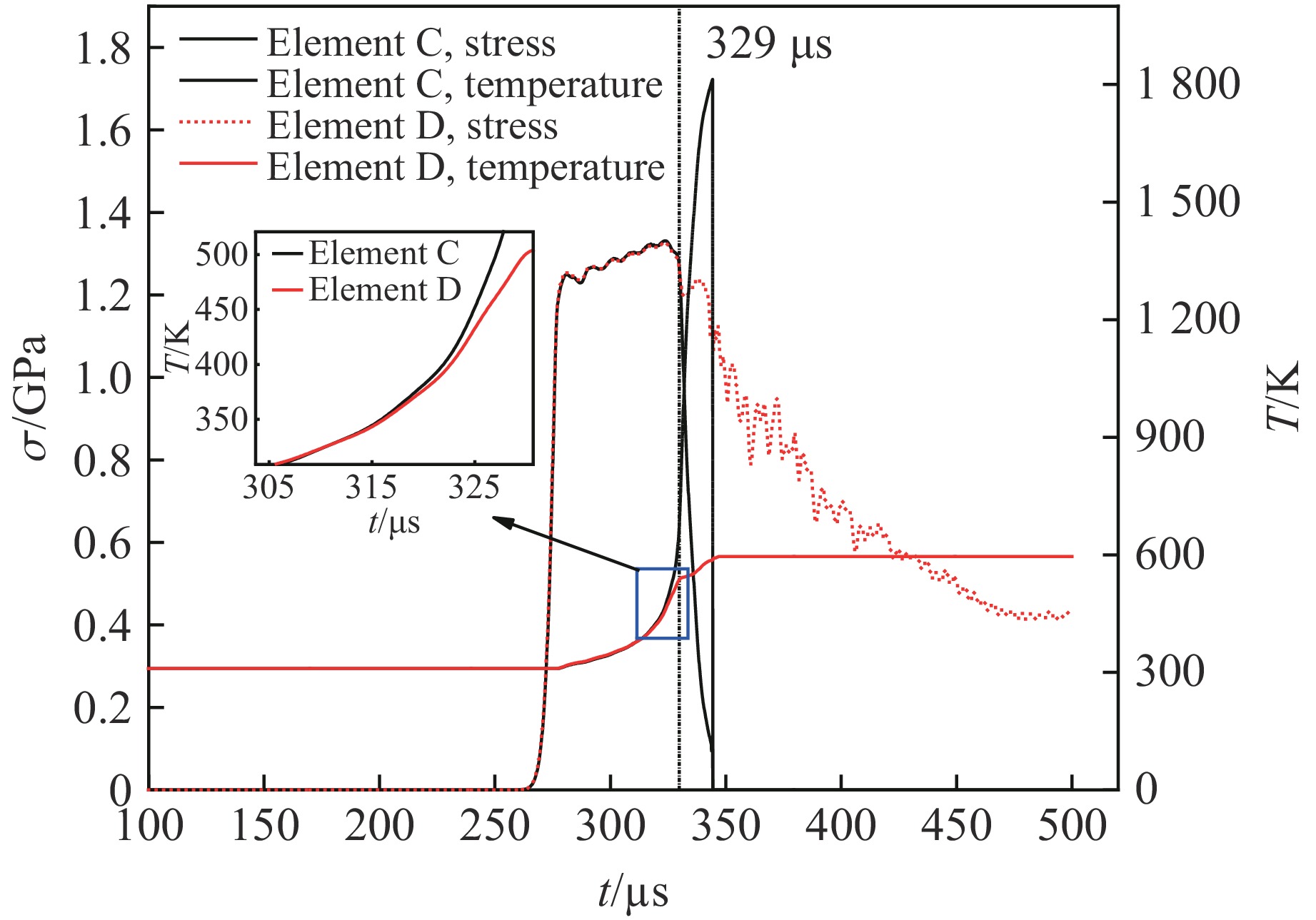

为研究30CrMnMo钢在脉冲应力冲击载荷下的绝热剪切失效及演化特性,利用分离式霍普金森压杆对一种轴对称帽型试件进行冲击剪切实验,并运用LS-DYNA动力学有限元软件对不同入射脉冲应力载荷下的剪切失效演化及剪切区温度分布进行数值模拟。结果表明,帽型试件的绝热剪切失效与脉冲应力比冲量相关,对于30CrMnMo钢帽型试件,其绝热剪切失效对应的脉冲应力比冲量近似为常量。数值模拟中,当网格尺寸小于剪切带宽度时,能够有效模拟剪切带内的局部温升热点特性。绝热剪切演化表现为失稳由帽型试件剪切区拐角处启动并同时向中心传播,剪切带内外材料主要经历均匀剪切变形和失稳快速扩展2个阶段。

爆轰加载下TATB基钝感炸药的冲击-卸载-再冲击实验装置设计与模拟
樊辉, 刘坤, 谷岩, 孙占峰
2024, 38(4): 044102. doi: 10.11858/gywlxb.20230826
摘要:

在一些特殊的工程应用和意外事故中,炸药内部可能会受到多次冲击压缩和卸载作用从而使其起爆性能发生变化,因此,需要一种可以模拟多次冲击和卸载的实验加载装置,用以研究炸药在复杂载荷下的起爆响应。基于爆轰加载原理,提出并设计了一种可以实现完全卸载的冲击-卸载-再冲击的爆轰加载实验装置,利用数值模拟对该装置进行了仿真设计和参数优化,并通过实验验证了数值模拟的准确性和装置设计的可行性。结果表明:利用所设计的爆轰加载装置驱动钨镁双层飞片撞击TATB基钝感炸药,通过调整装置中的间隙宽度,可以对炸药实现完全卸载的冲击-卸载-再冲击加载,为后续研究炸药在复杂载荷多次冲击下的起爆响应提供了一种新的实验技术。

碳纤维复合靶板抗破片冲击性能研究
李巧歌, 梁增友, 王春光, 郝永强
2024, 38(4): 044103. doi: 10.11858/gywlxb.20240720
摘要:

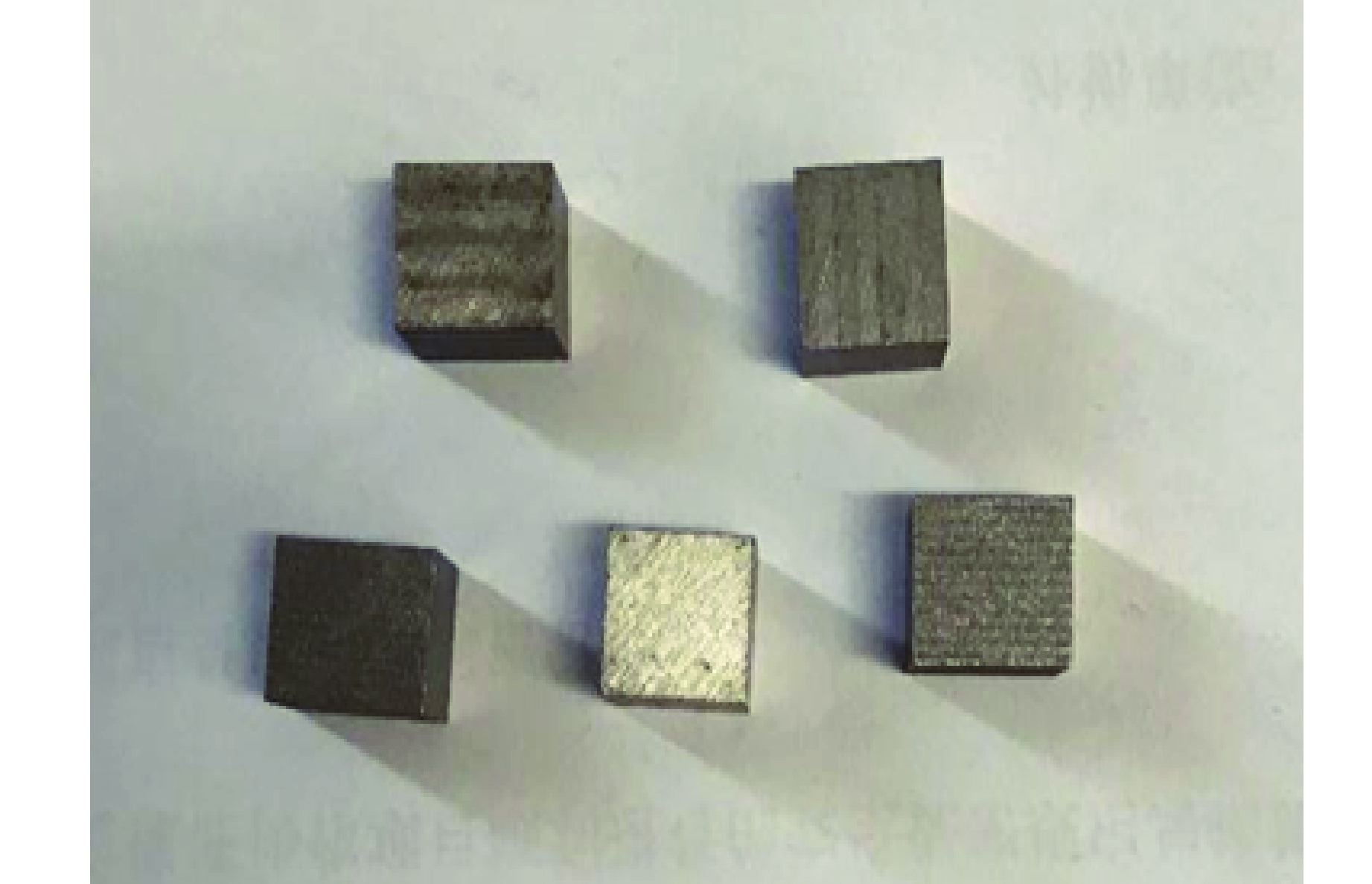

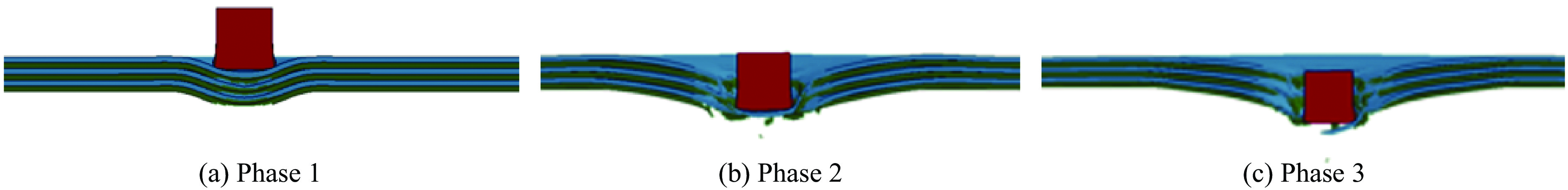

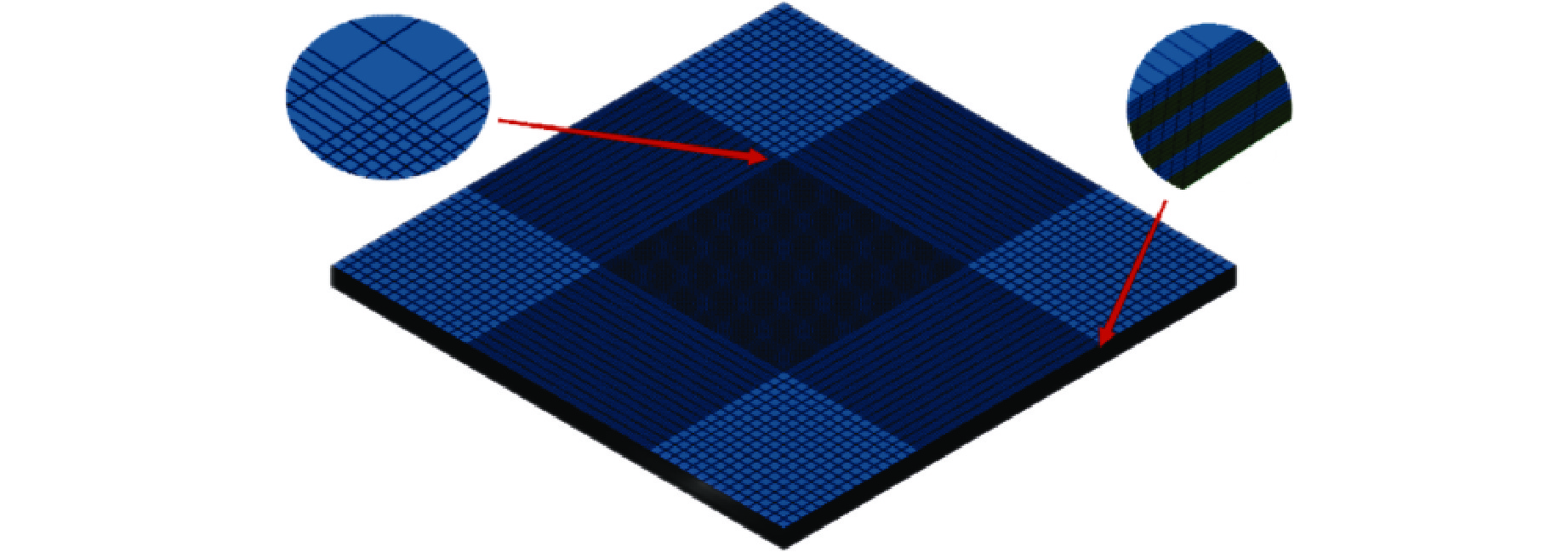

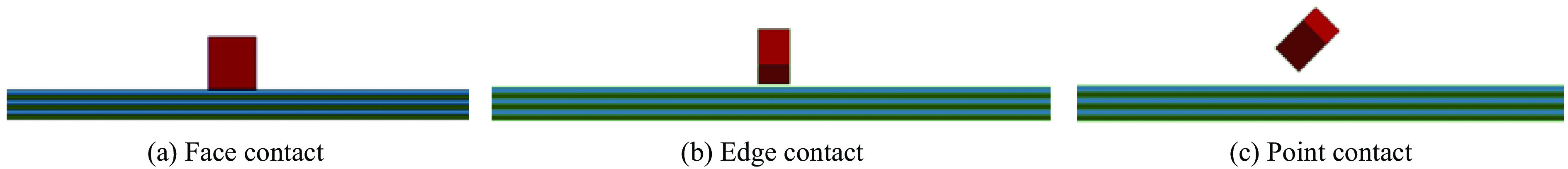

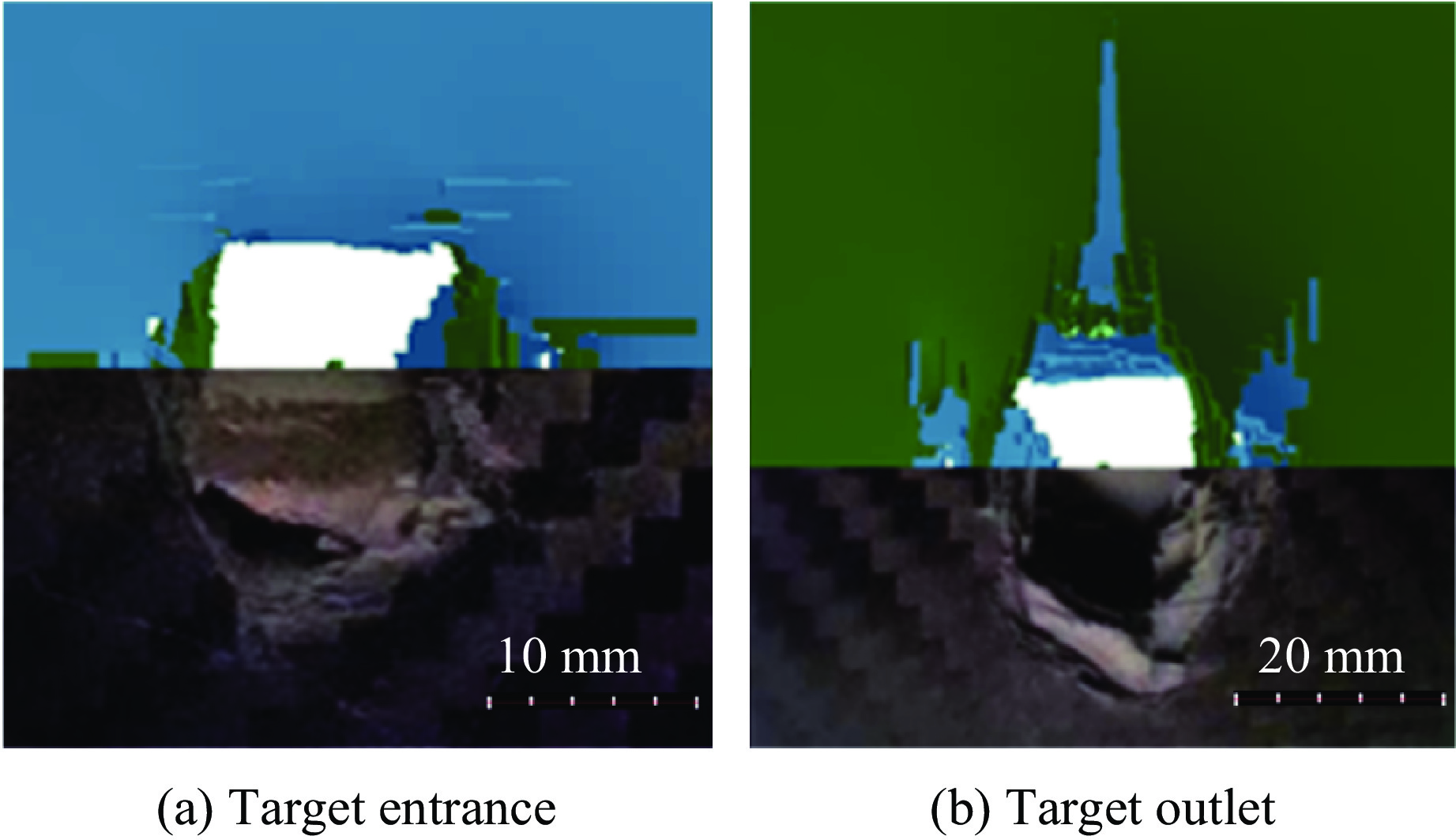

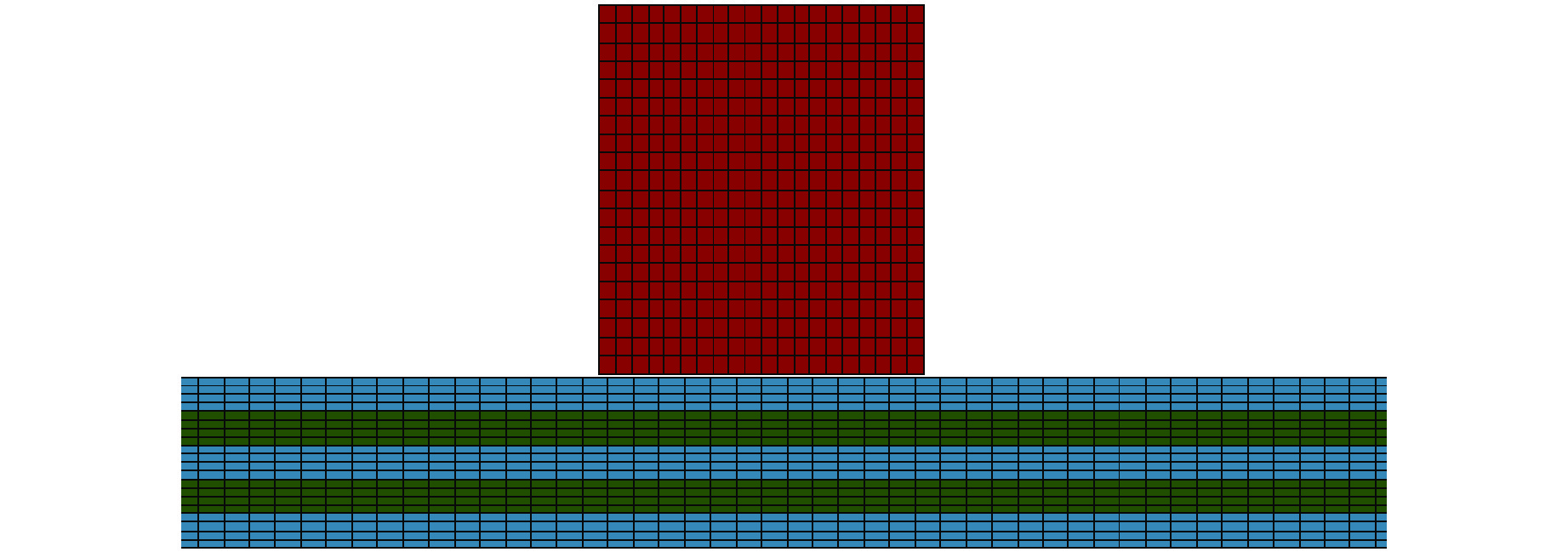

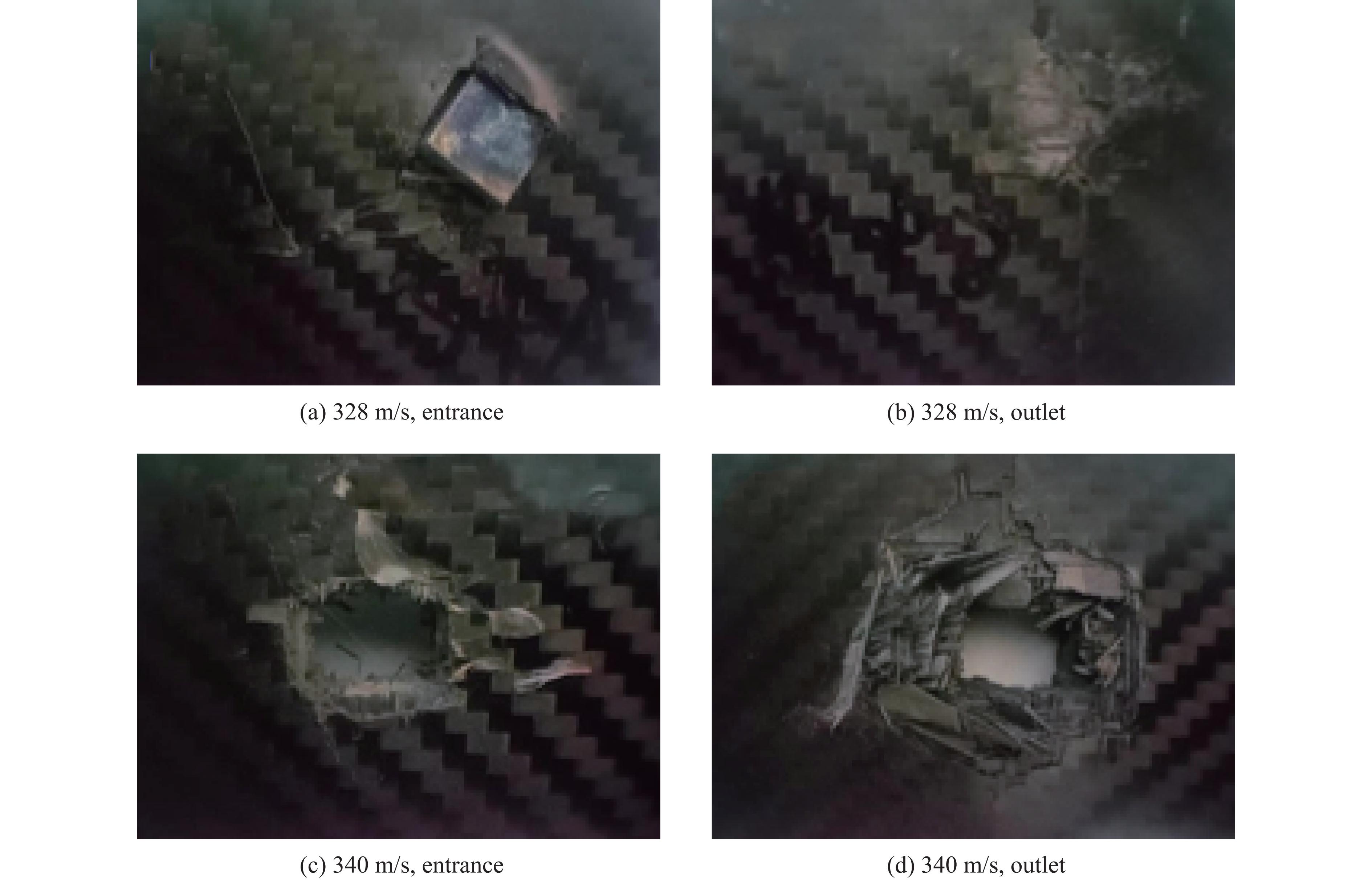

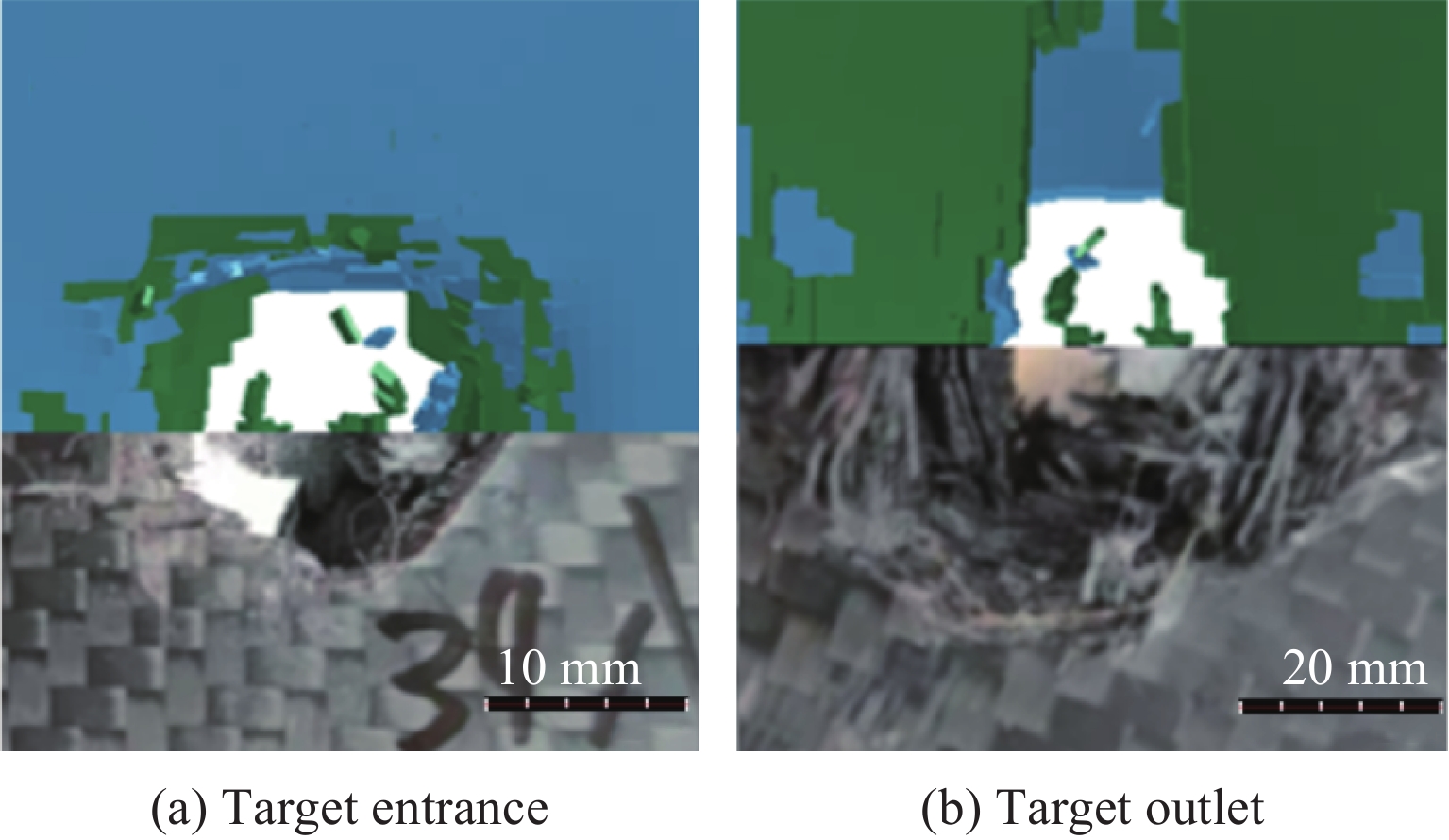

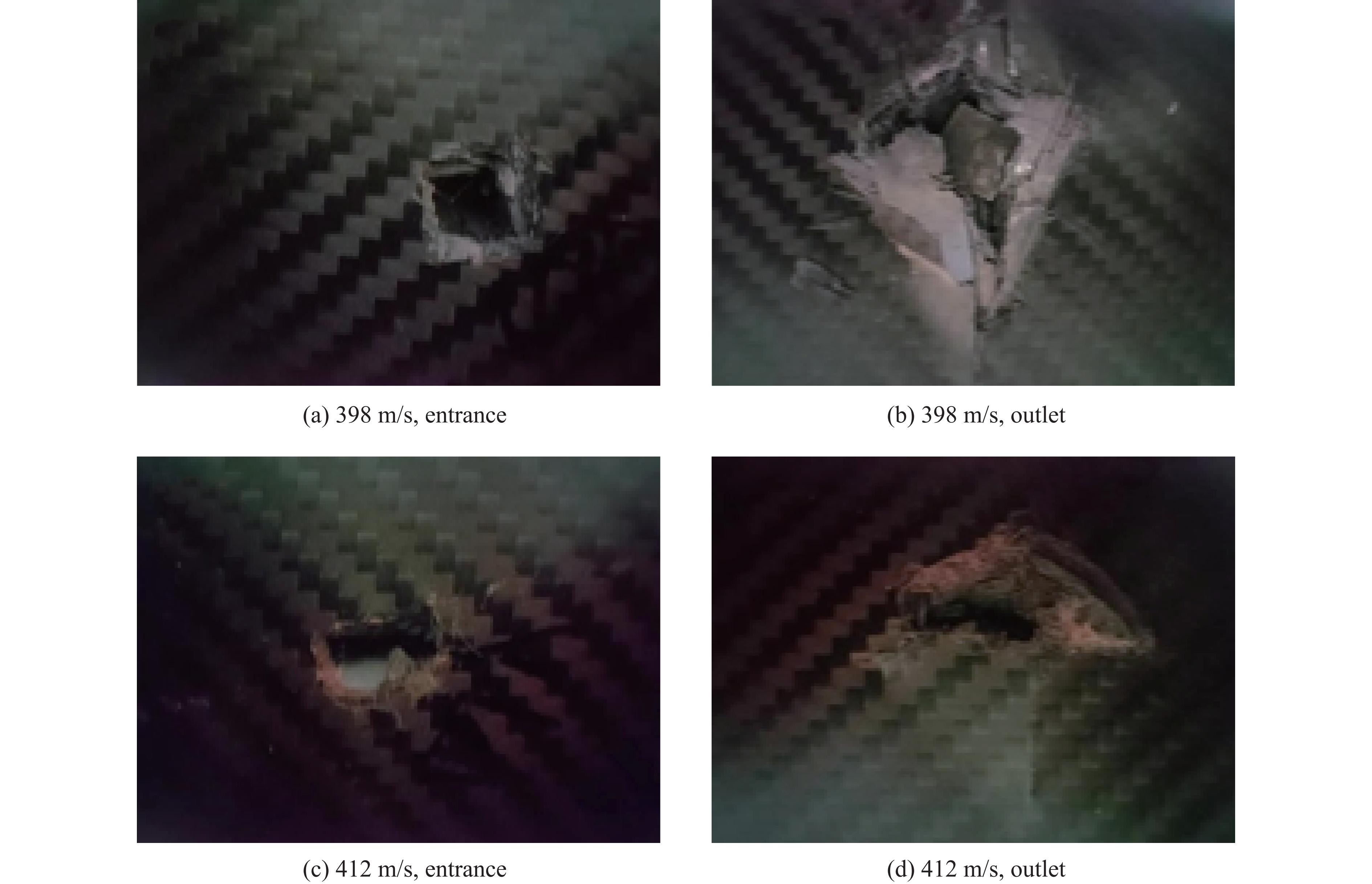

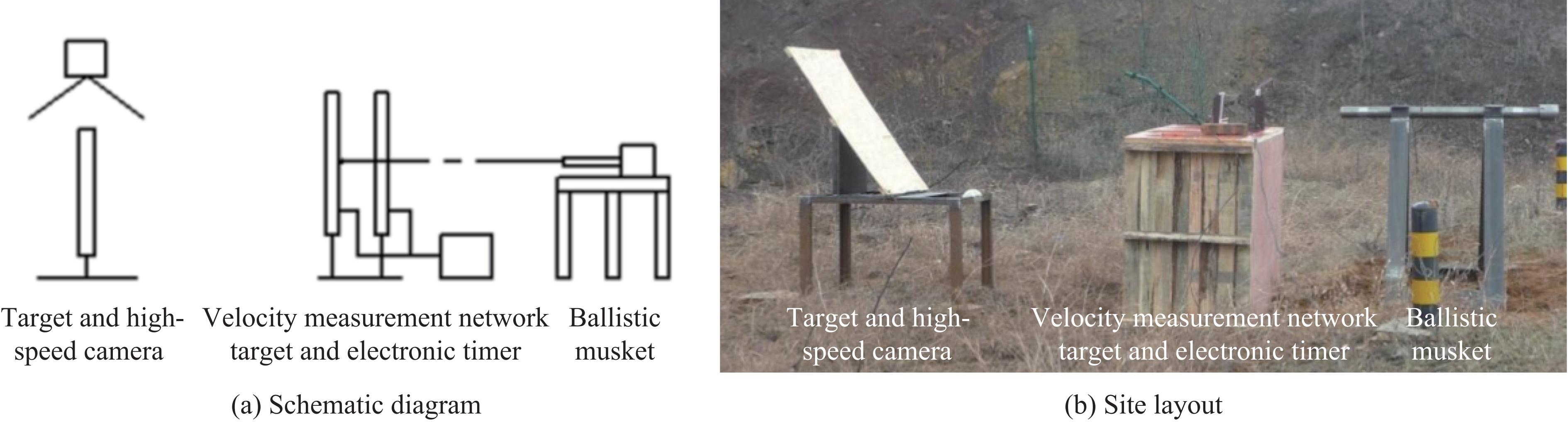

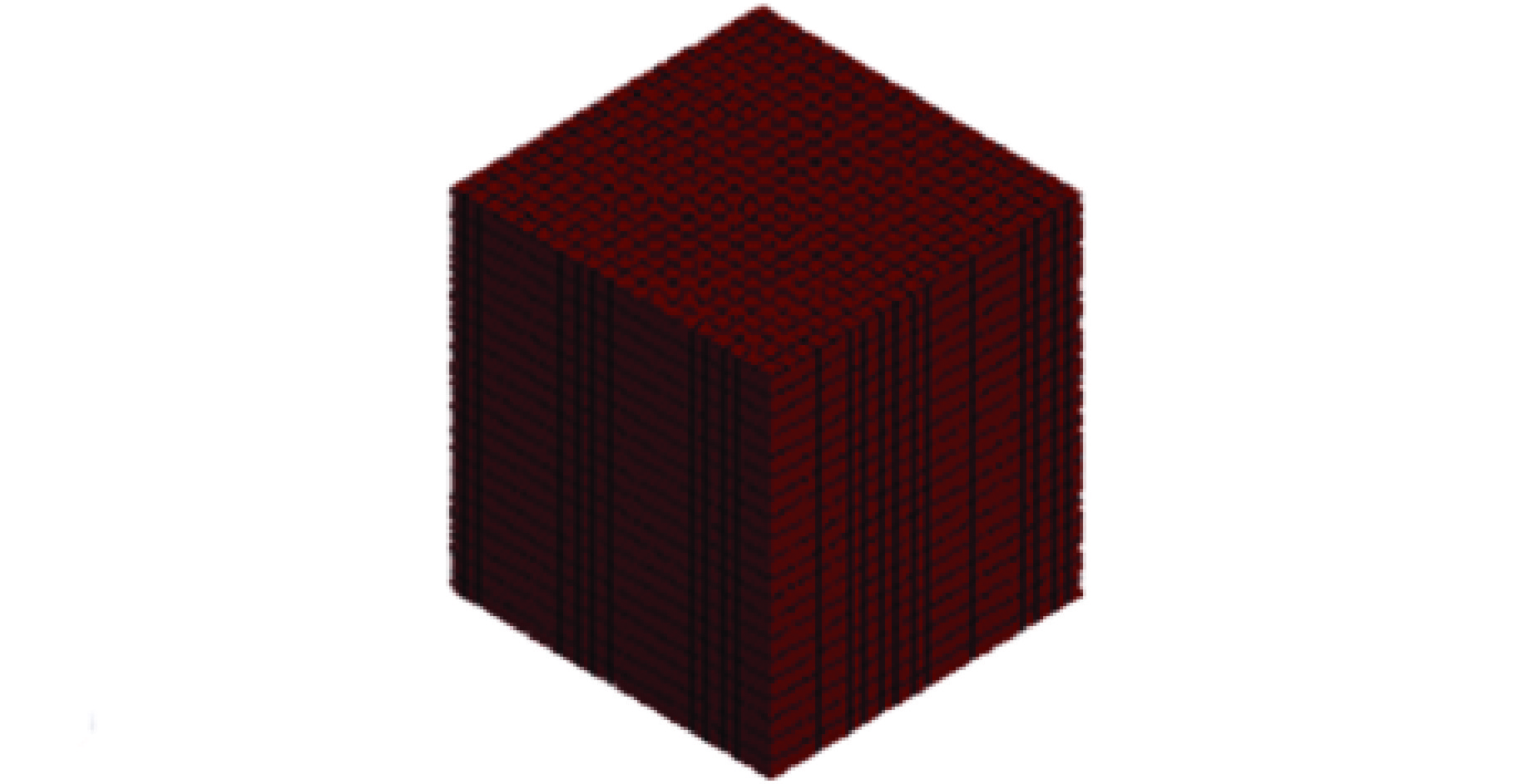

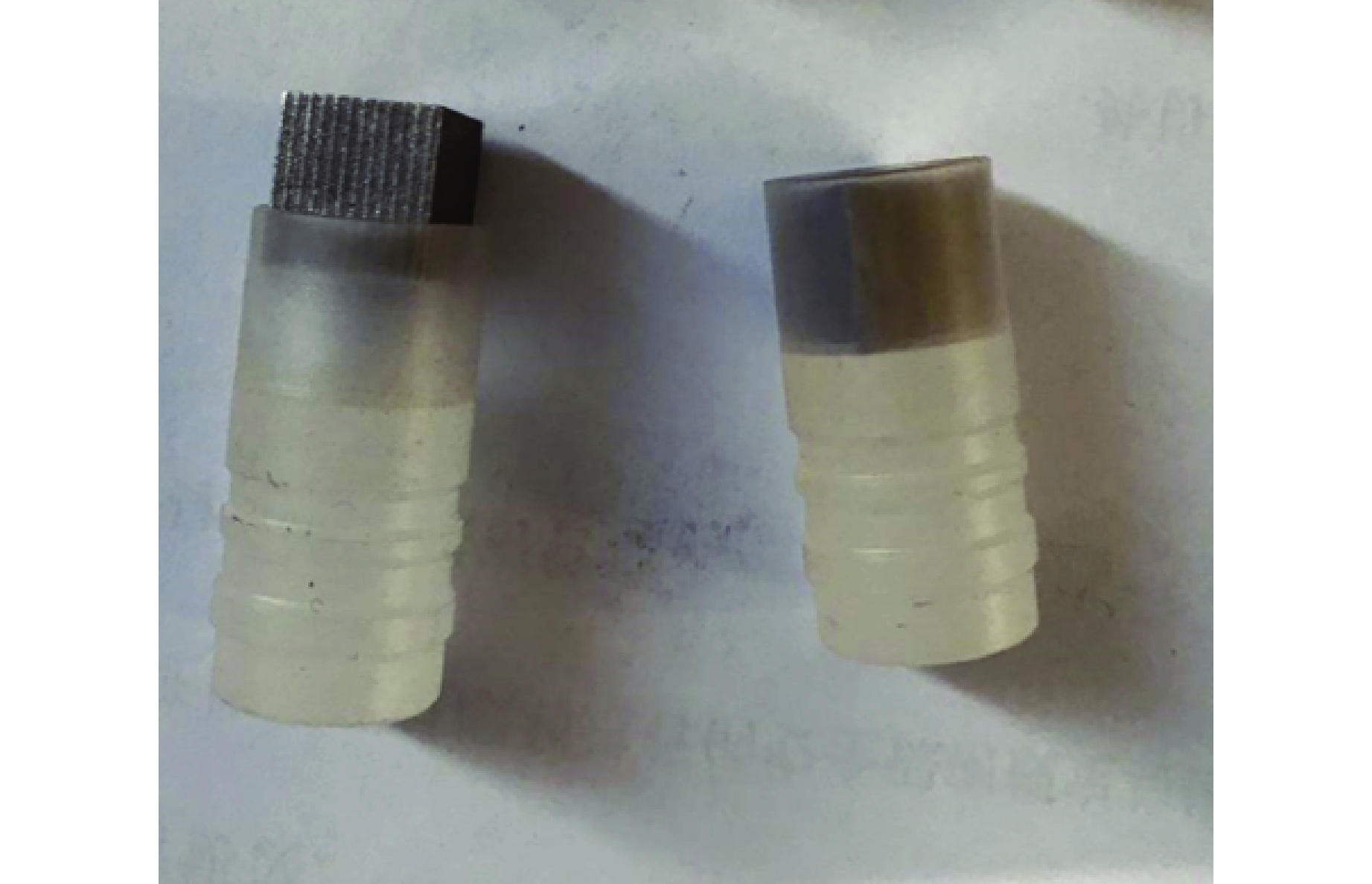

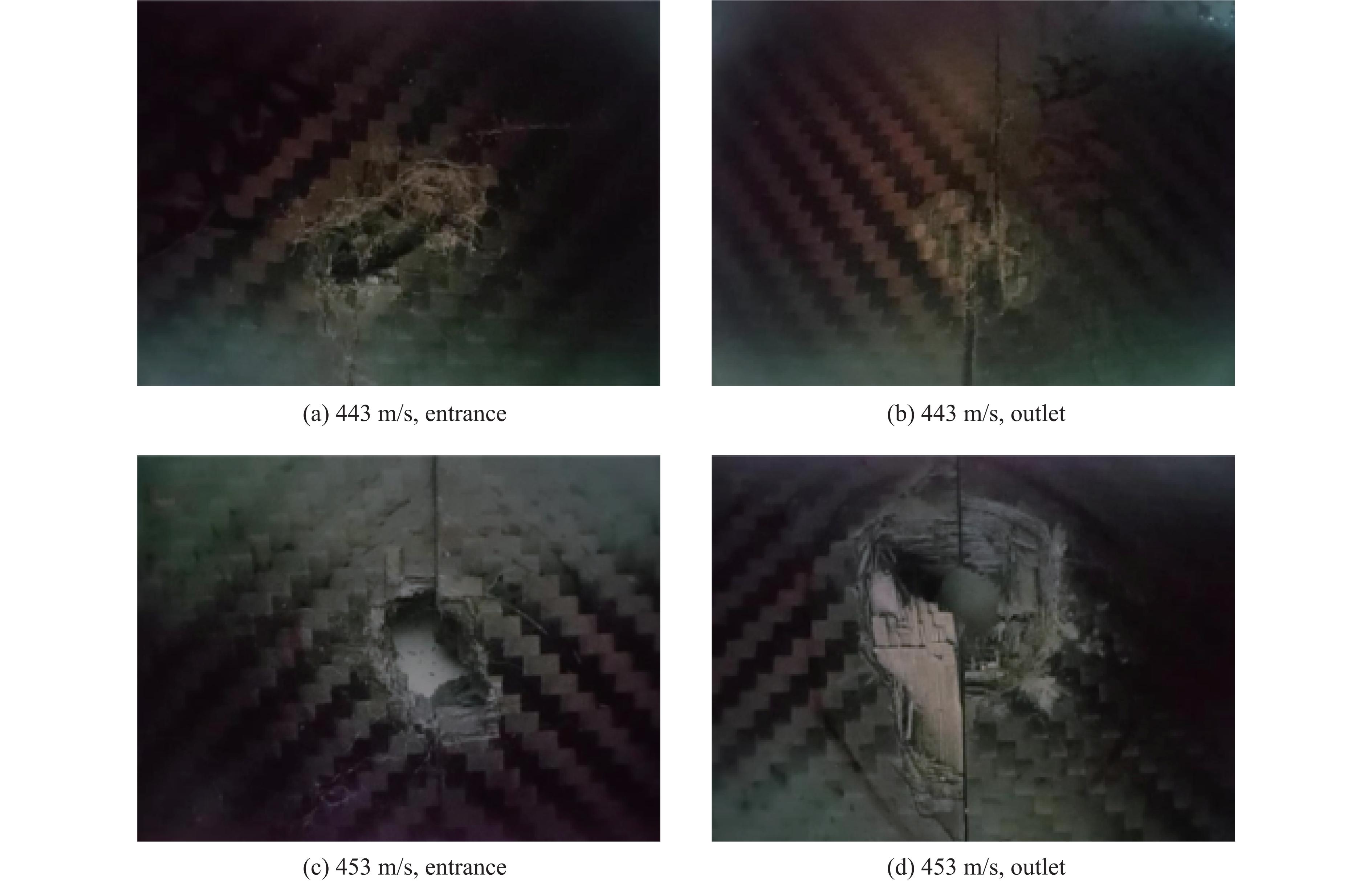

为探究碳纤维复合材料的抗破片侵彻性能,进行了8 g立方体钢破片侵彻厚度分别为5、10、15 mm碳纤维复合材料靶板试验,获取破片着靶速度,并回收破片、靶板,观测靶板破坏情况。根据试验情况进行数值模拟,探究破片侵彻碳纤维复合材料靶板的过程及碳纤维复合材料靶板的破坏机理,由此得到靶板破坏形式与破片速度的关系:破片速度大于弹道极限时,靶板以纤维的剪切破坏为主;破片速度逐渐降低时,纤维的拉伸破坏、基体破裂与纤维层分层多种破坏形式所占比重随着破片速度的变化而变化。

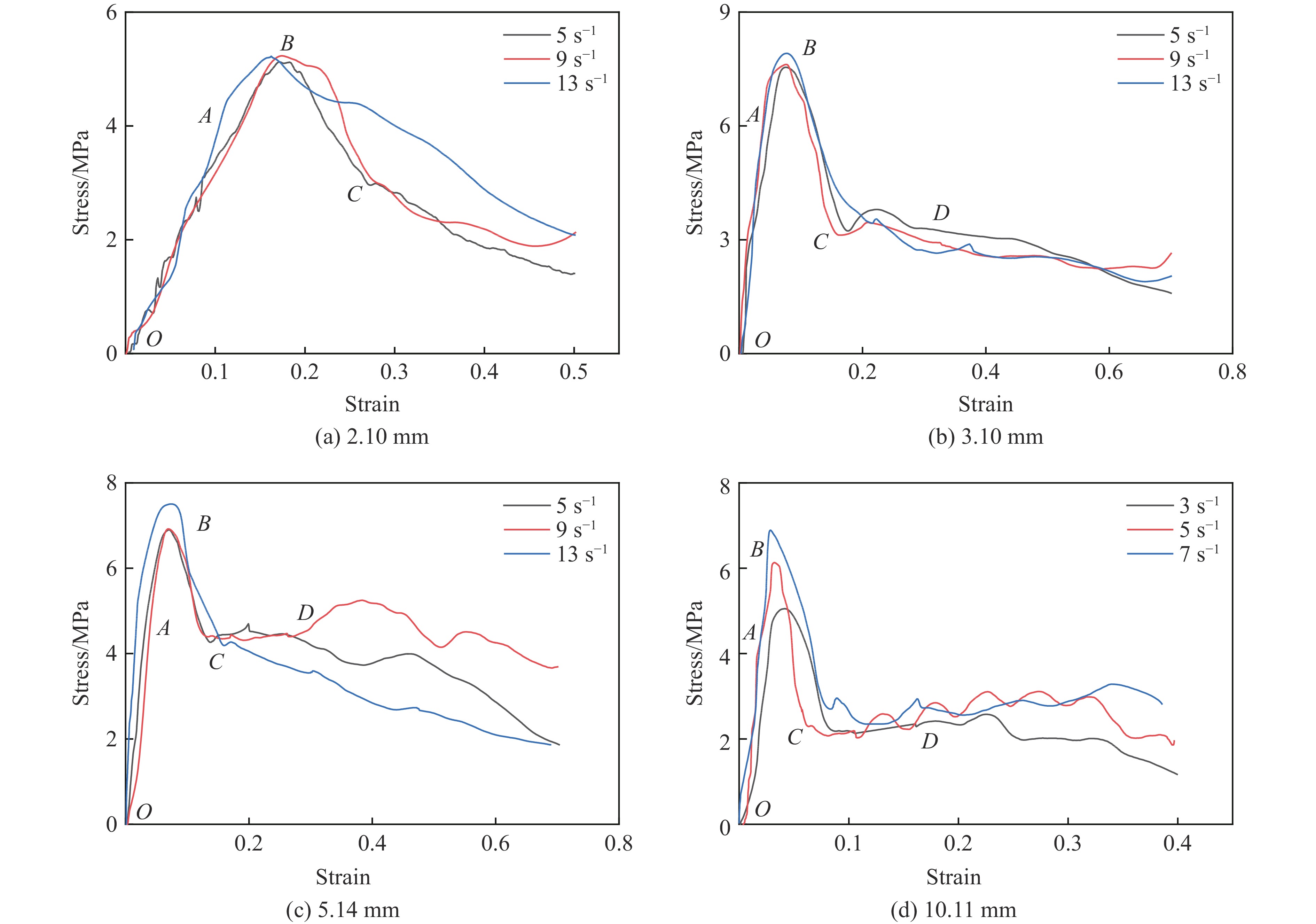

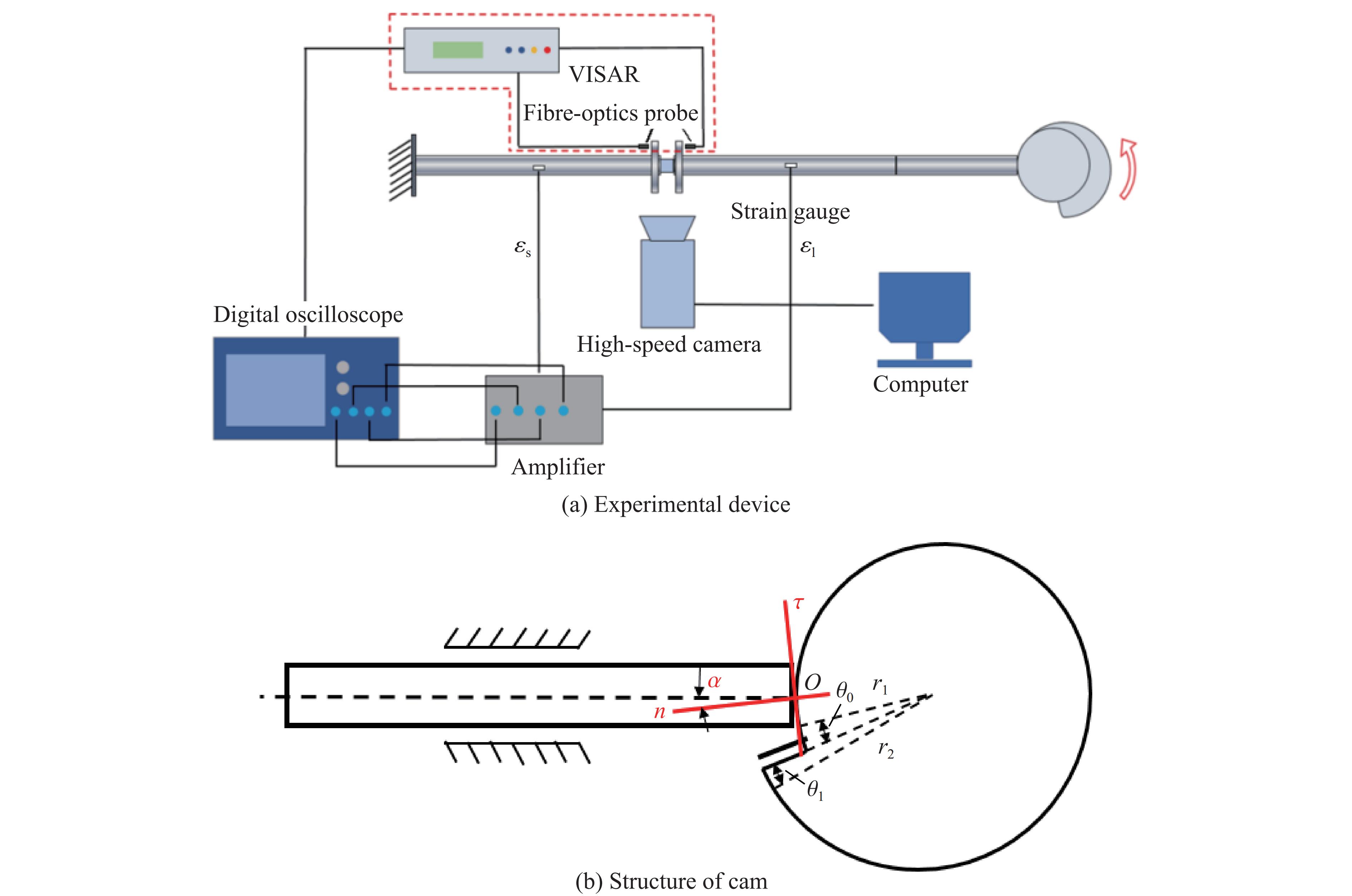

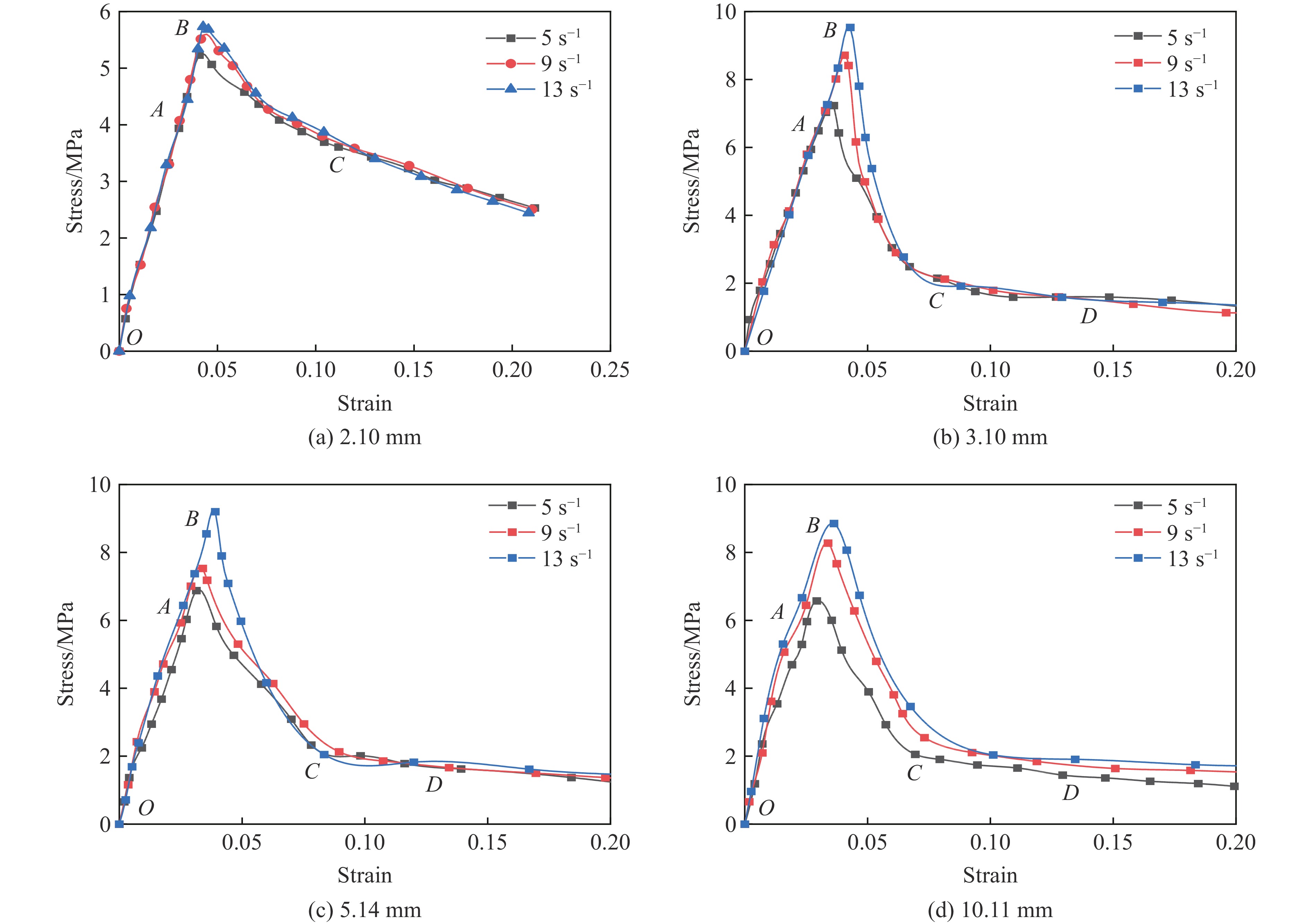

中等应变率下纸蜂窝结构的力学性能研究
马昊, 陈美多, 袁良柱, 王鹏飞, 徐松林
2024, 38(4): 044104. doi: 10.11858/gywlxb.20240701

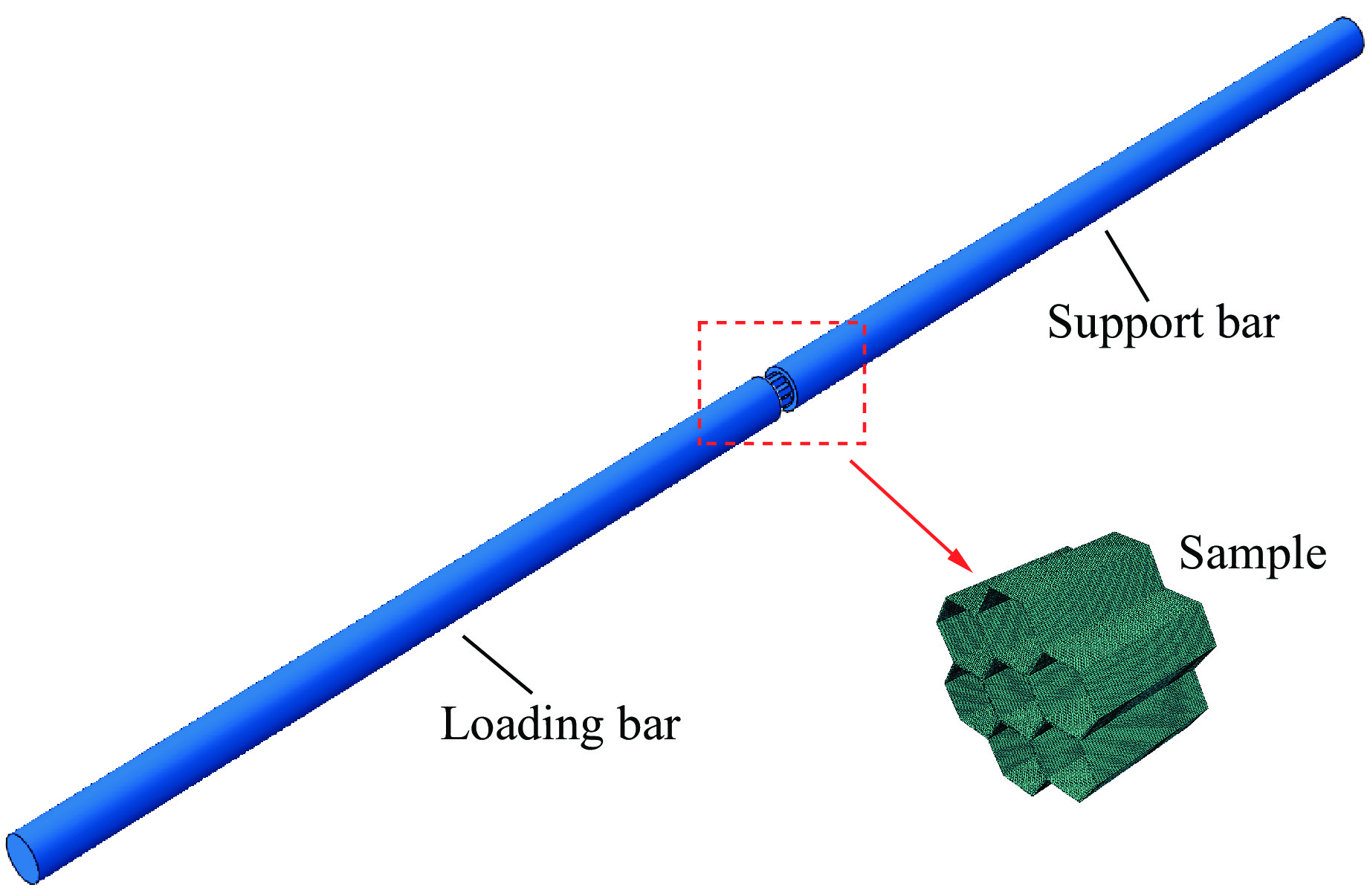

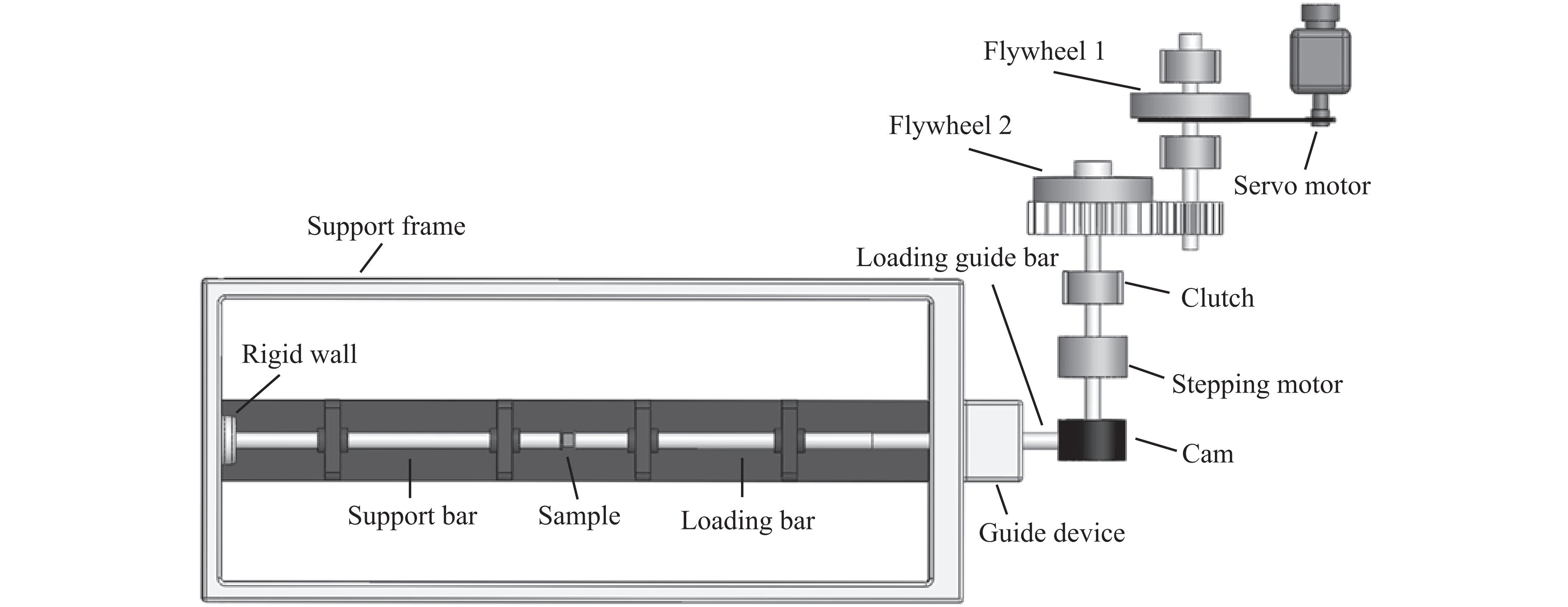

摘要:

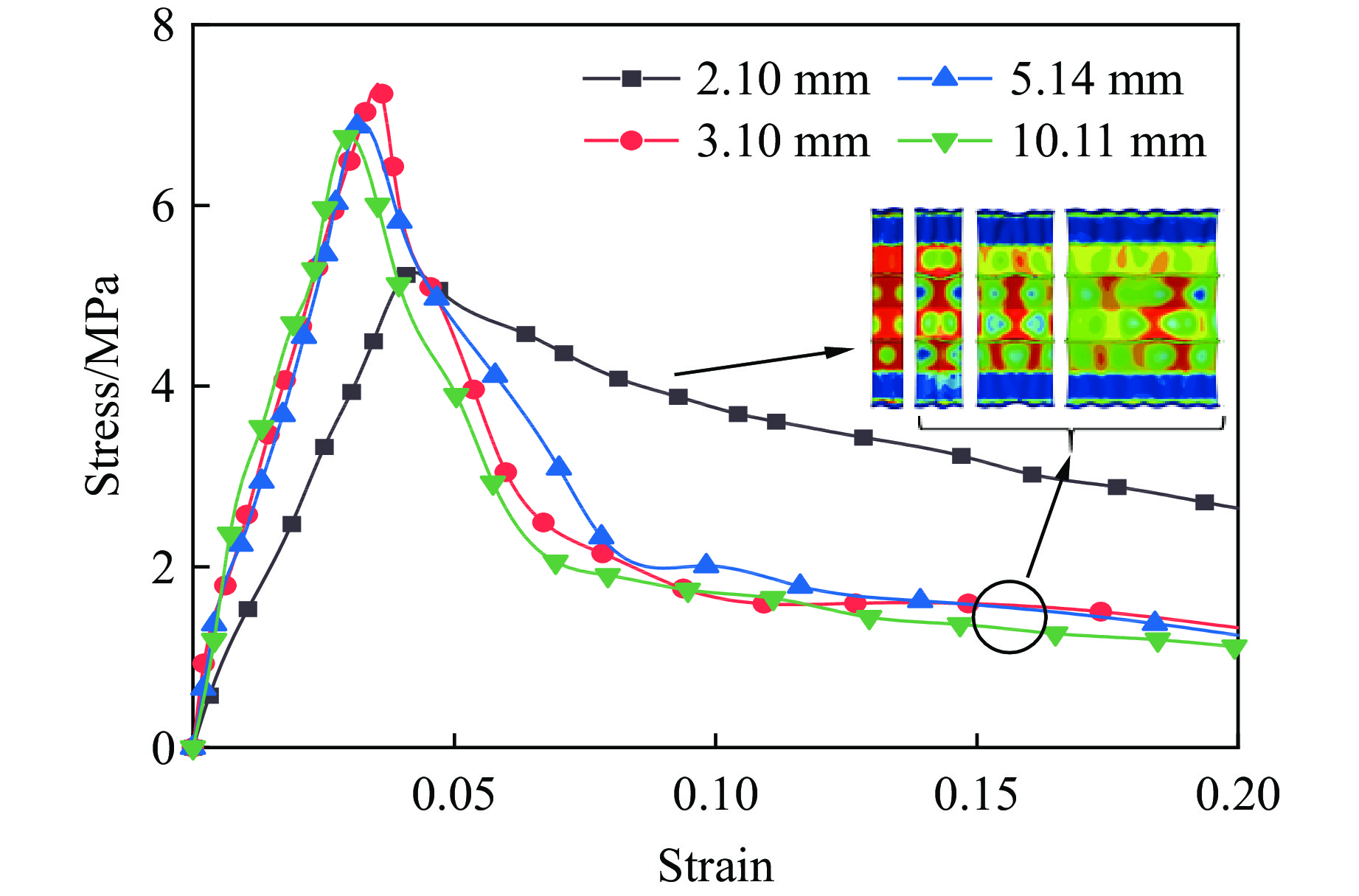

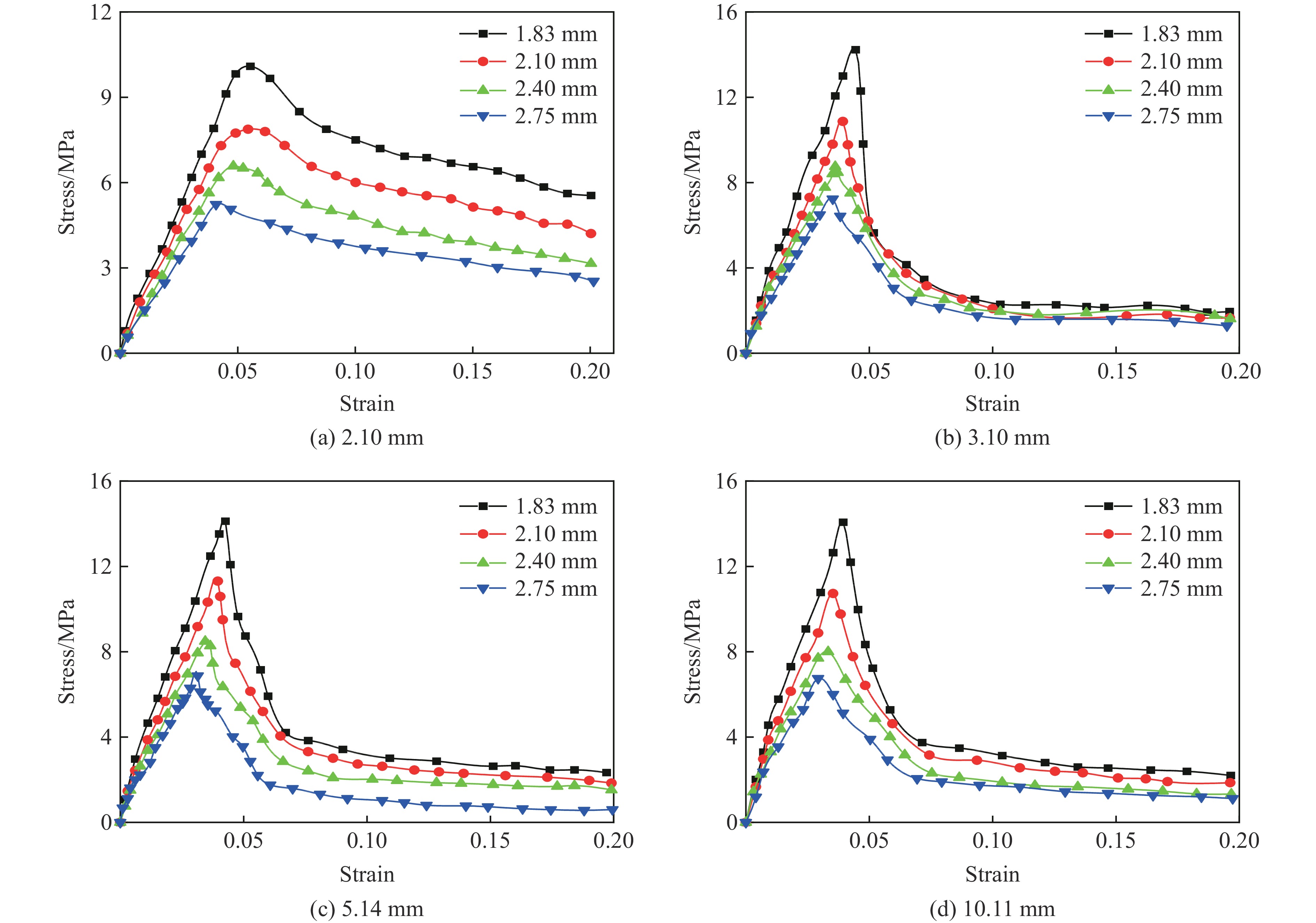

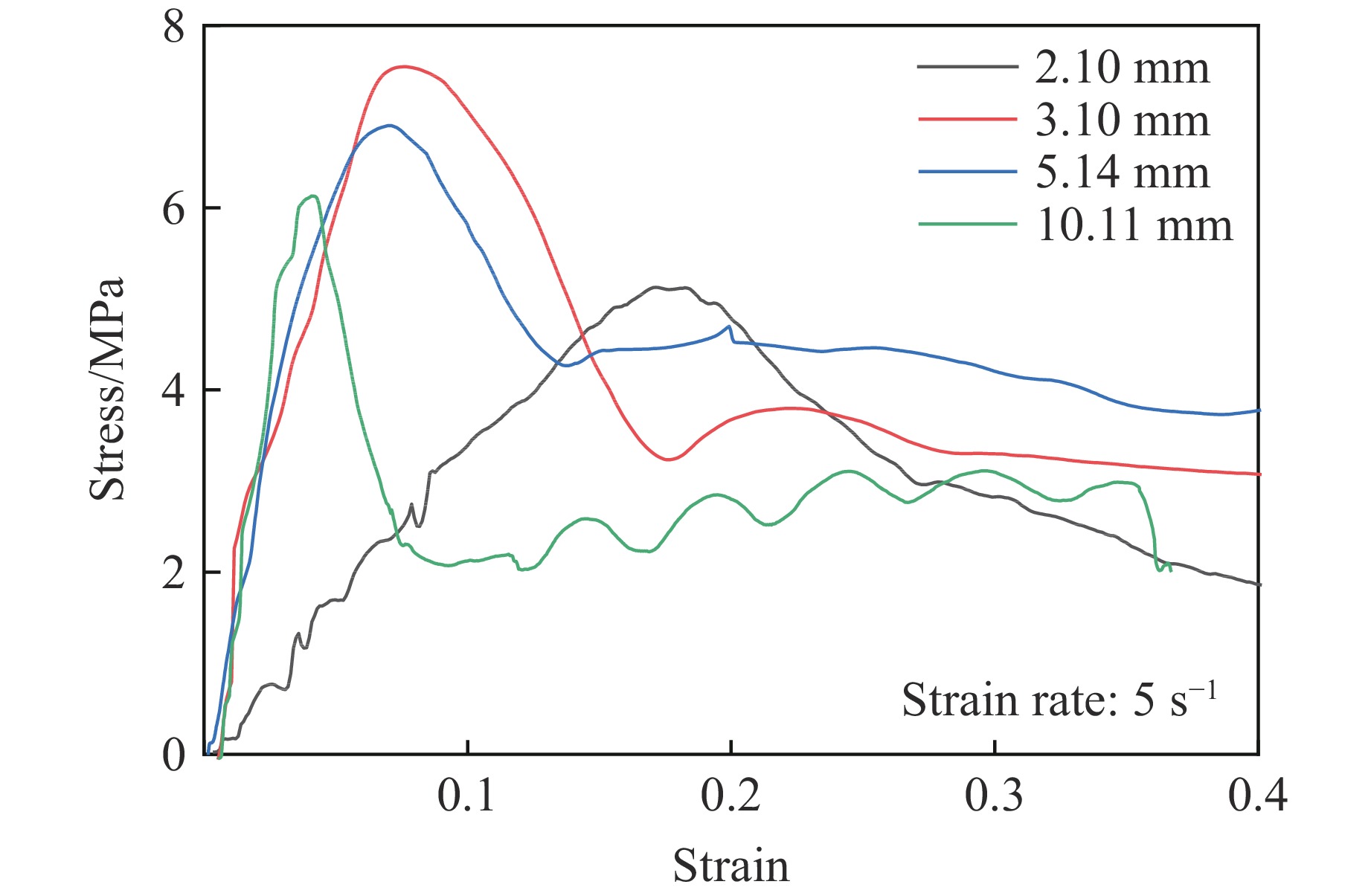

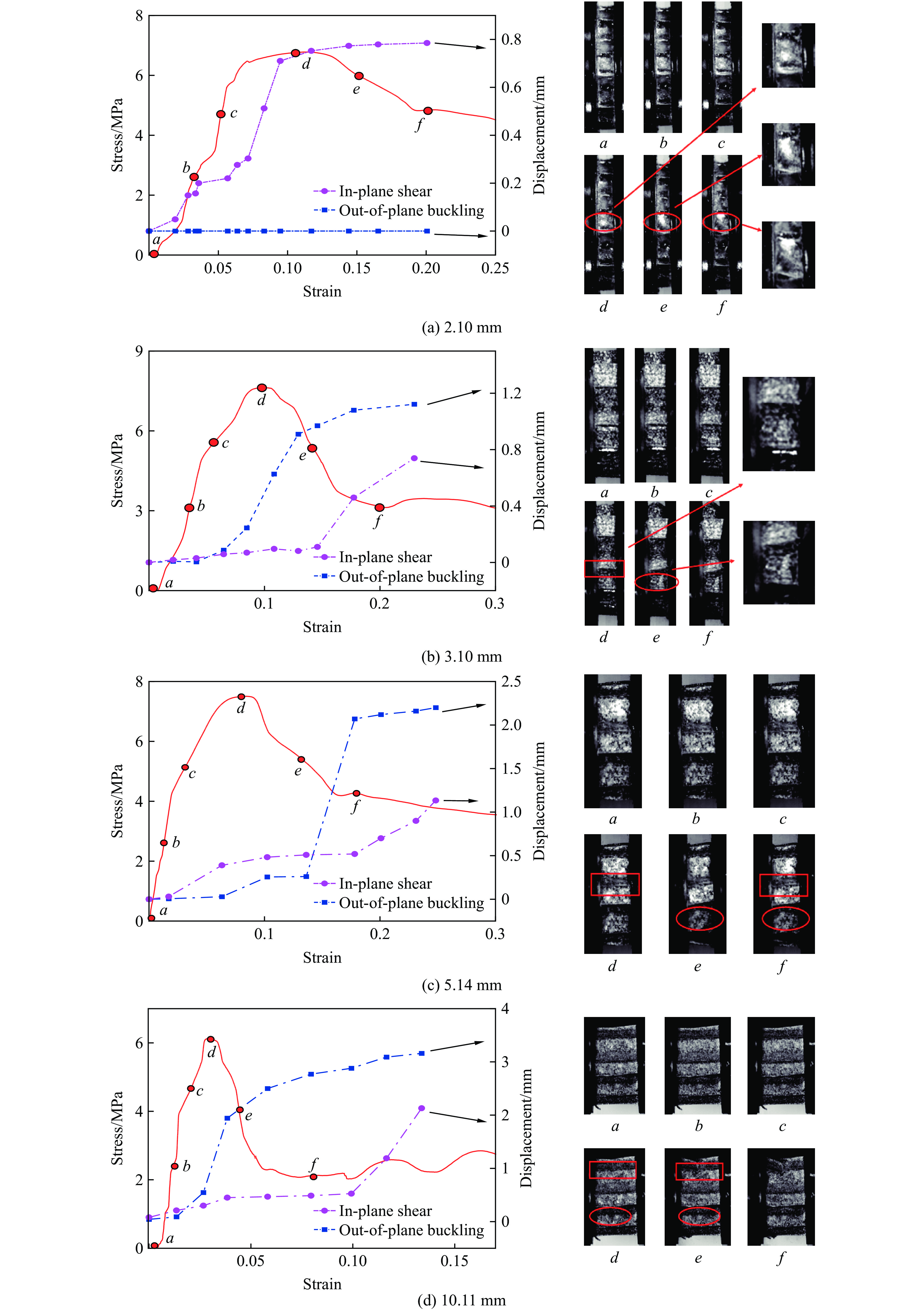

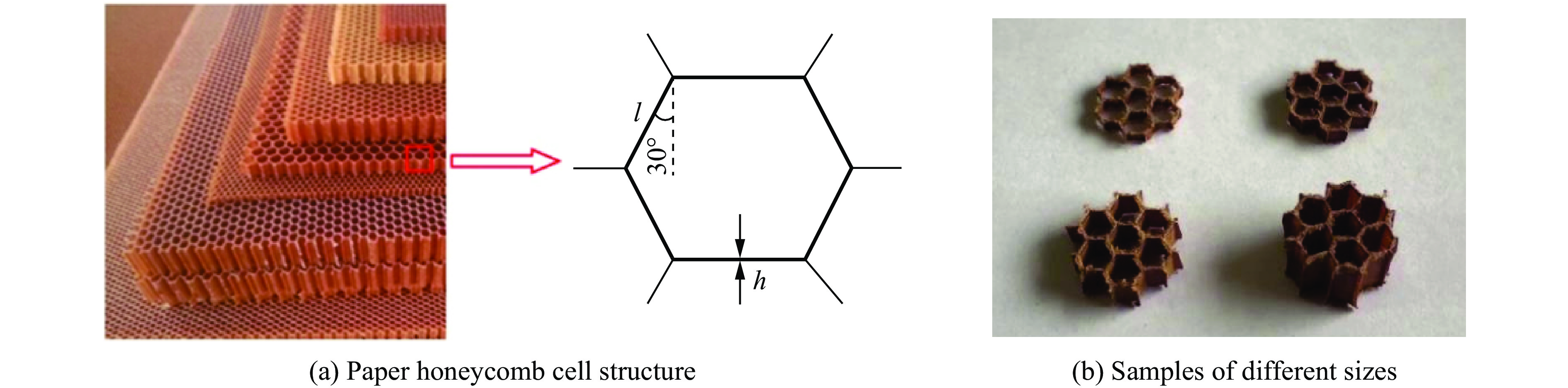

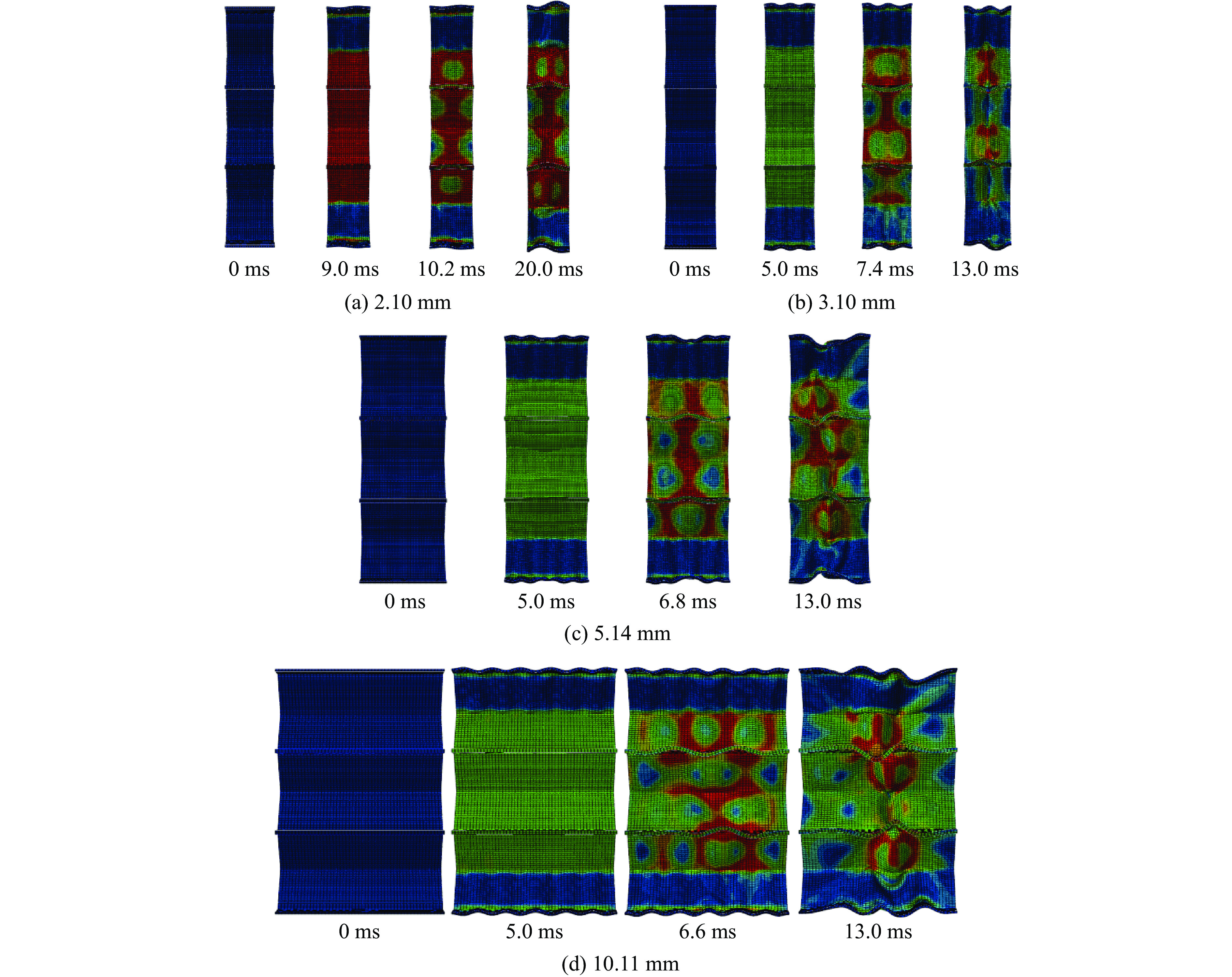

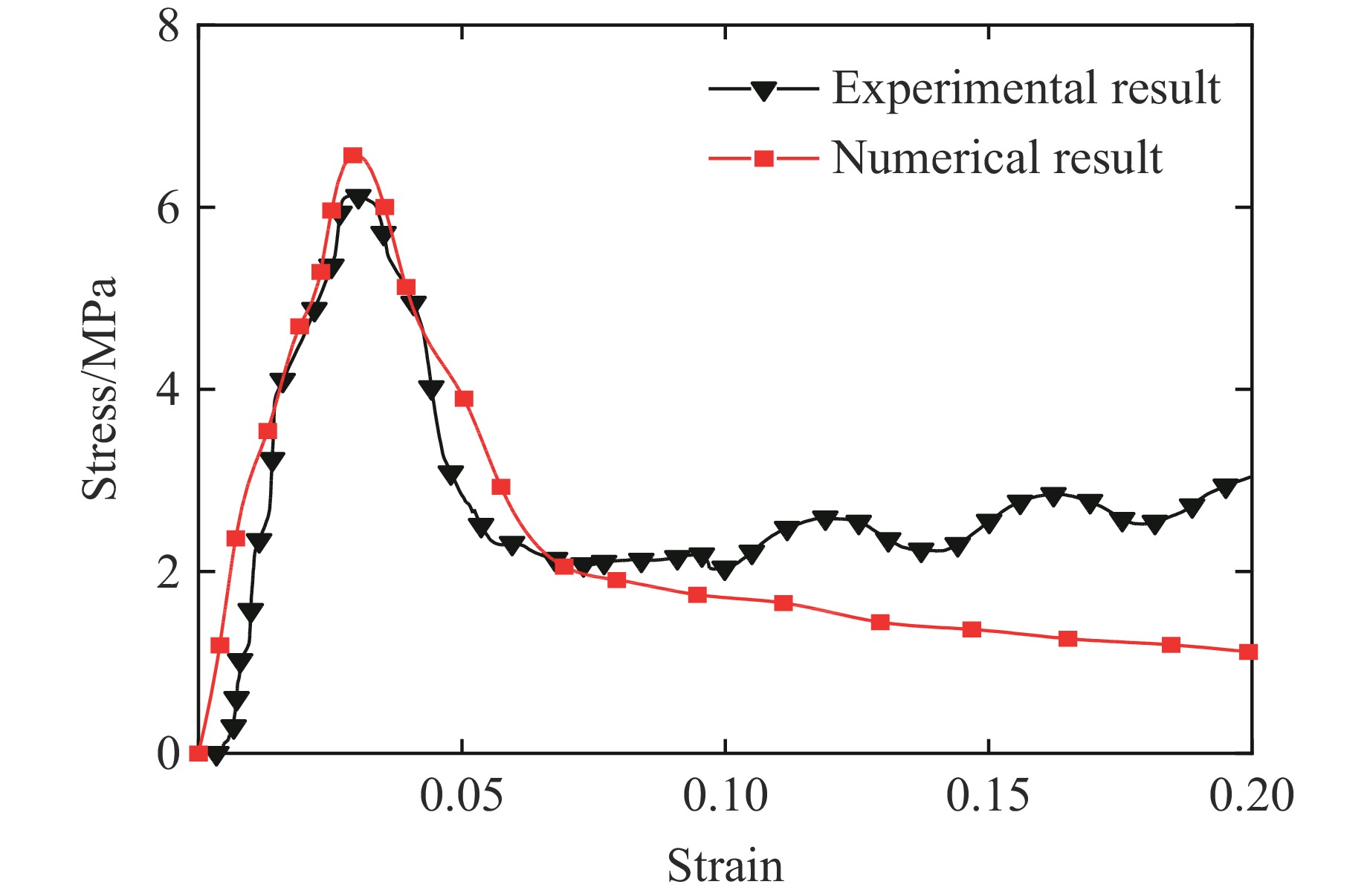

应用新研制的中应变率实验装置结合激光干涉测速系统完成了纸蜂窝结构的动态加载实验,研究纸蜂窝结构在中应变率下的力学性能;结合高速摄影和数字图像相关方法,得到纸蜂窝结构的变形过程和动态失效机制,并采用数值方法进一步探究其动态失效机制。结果表明:纸蜂窝结构表现出明显的应变率效应;厚度为2.10 mm的纸蜂窝屈服强度明显低于其他3种尺寸,表现出异常尺寸效应,应力-应变曲线下降段也有较大差异。产生异常尺寸效应的主要原因是,随着试样尺寸的增大,纸蜂窝结构的破坏模式发生了变化。中应变率加载过程中,纸蜂窝结构的失效机制为破坏模式的转变—由面外壁屈曲破坏转变为面内剪切破坏。本研究还利用数值模型分析了胞元宽度的变化对结构力学性能的影响,该研究结果对于薄壁结构的优化设计具有很好的参考意义。

含损伤的无机防弹玻璃的JH2本构模型

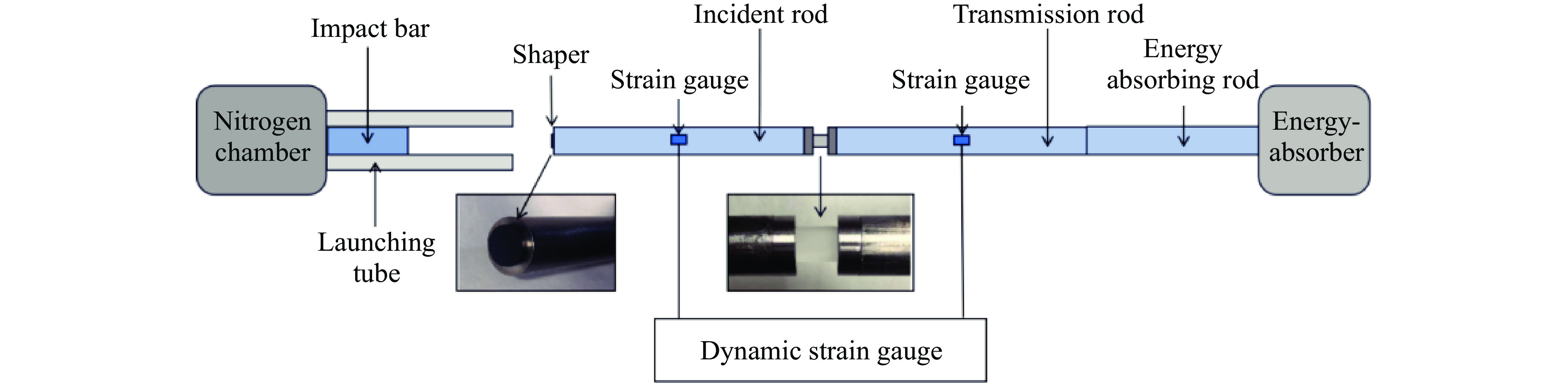

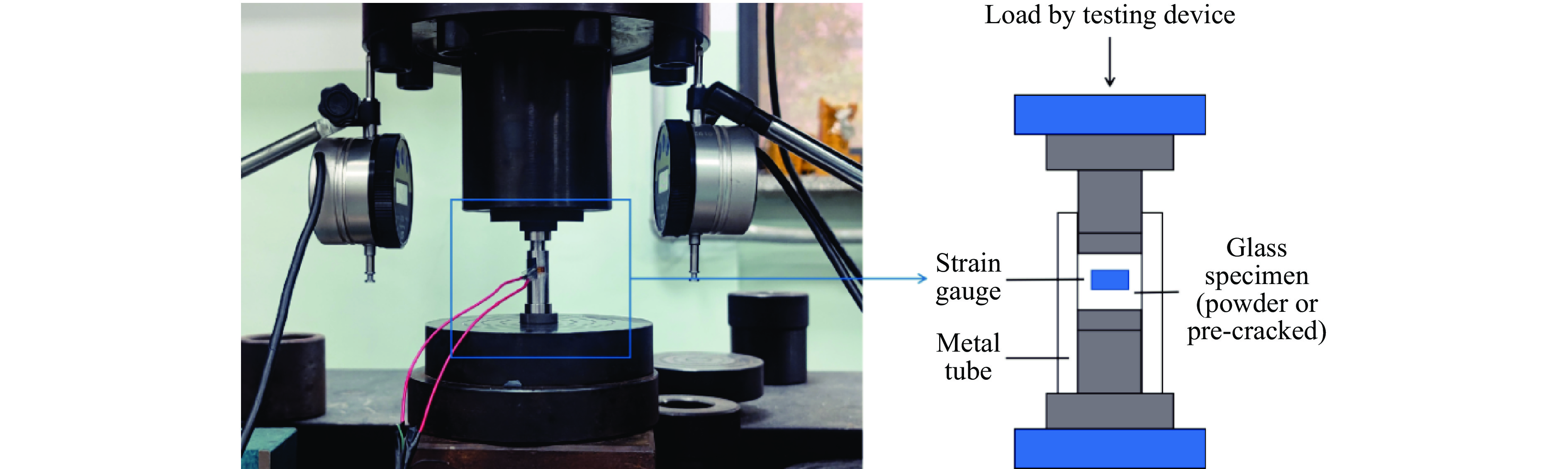

史刘彤, 黄友奇, 高玉波, 贾哲, 李志豪
2024, 38(4): 044105. doi: 10.11858/gywlxb.20240704
摘要:

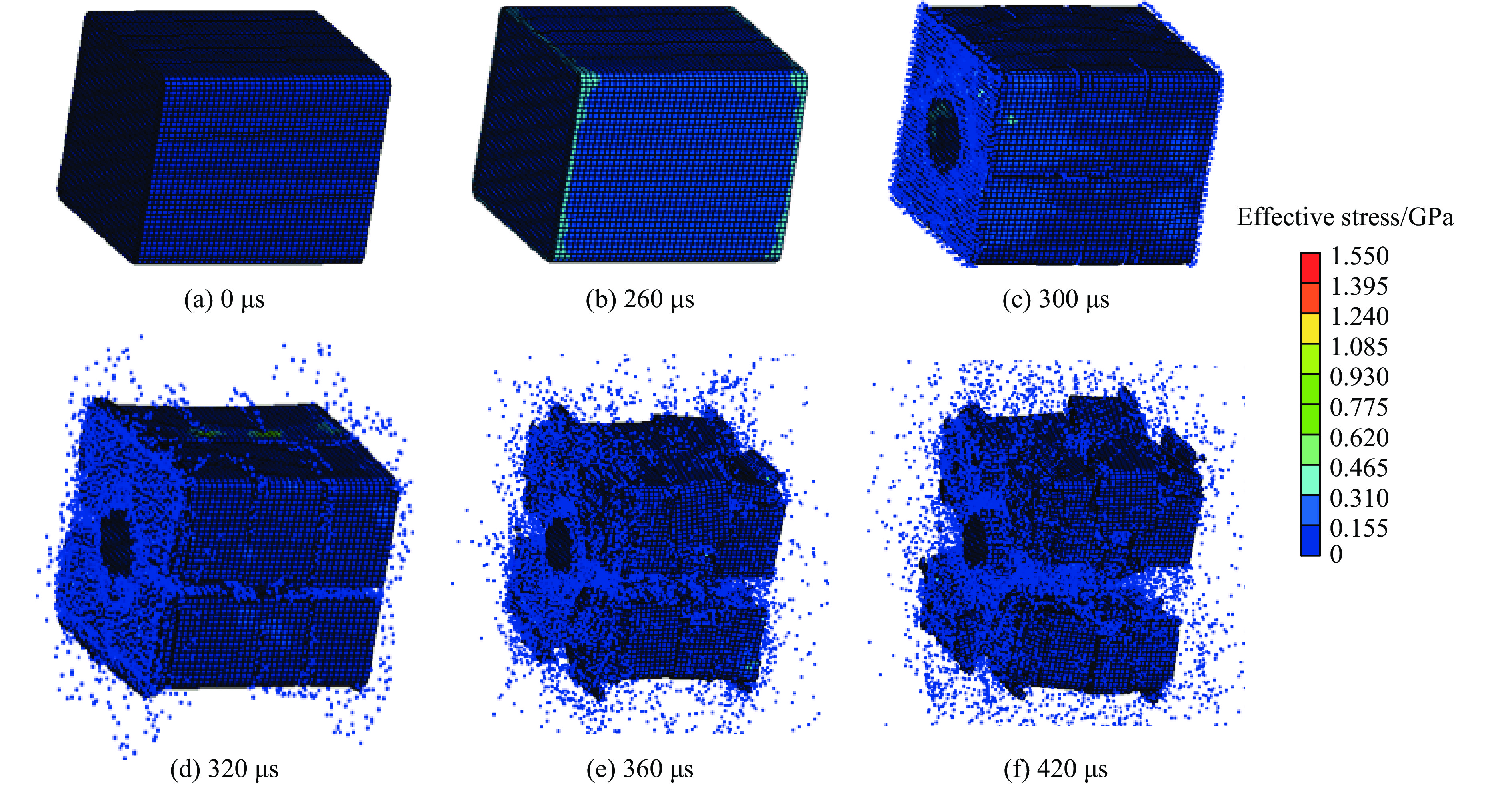

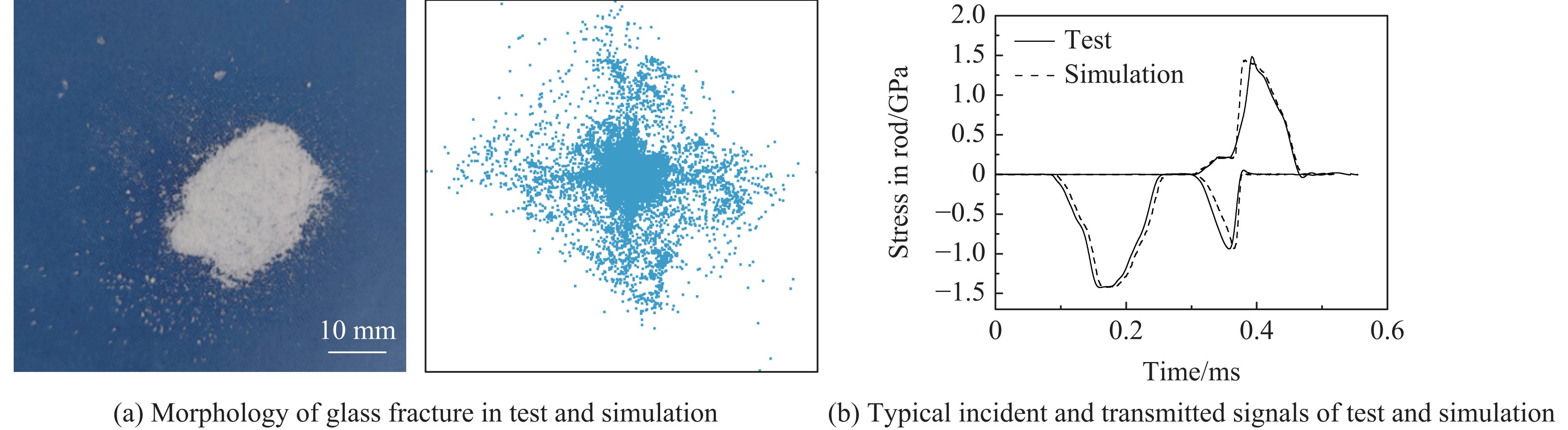

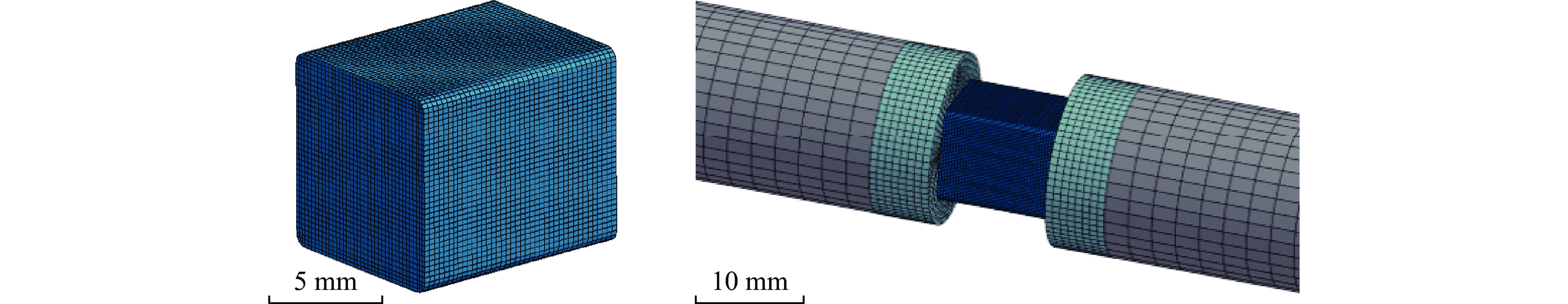

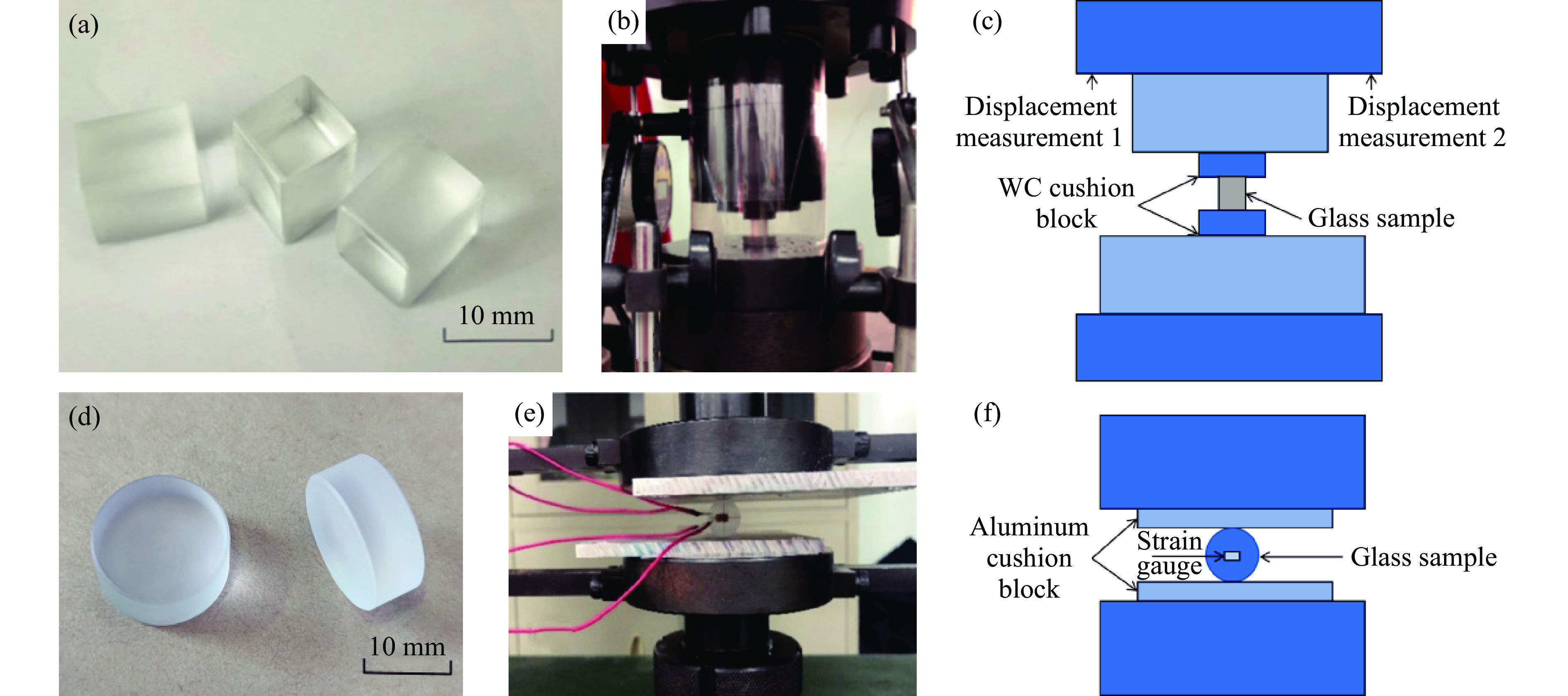

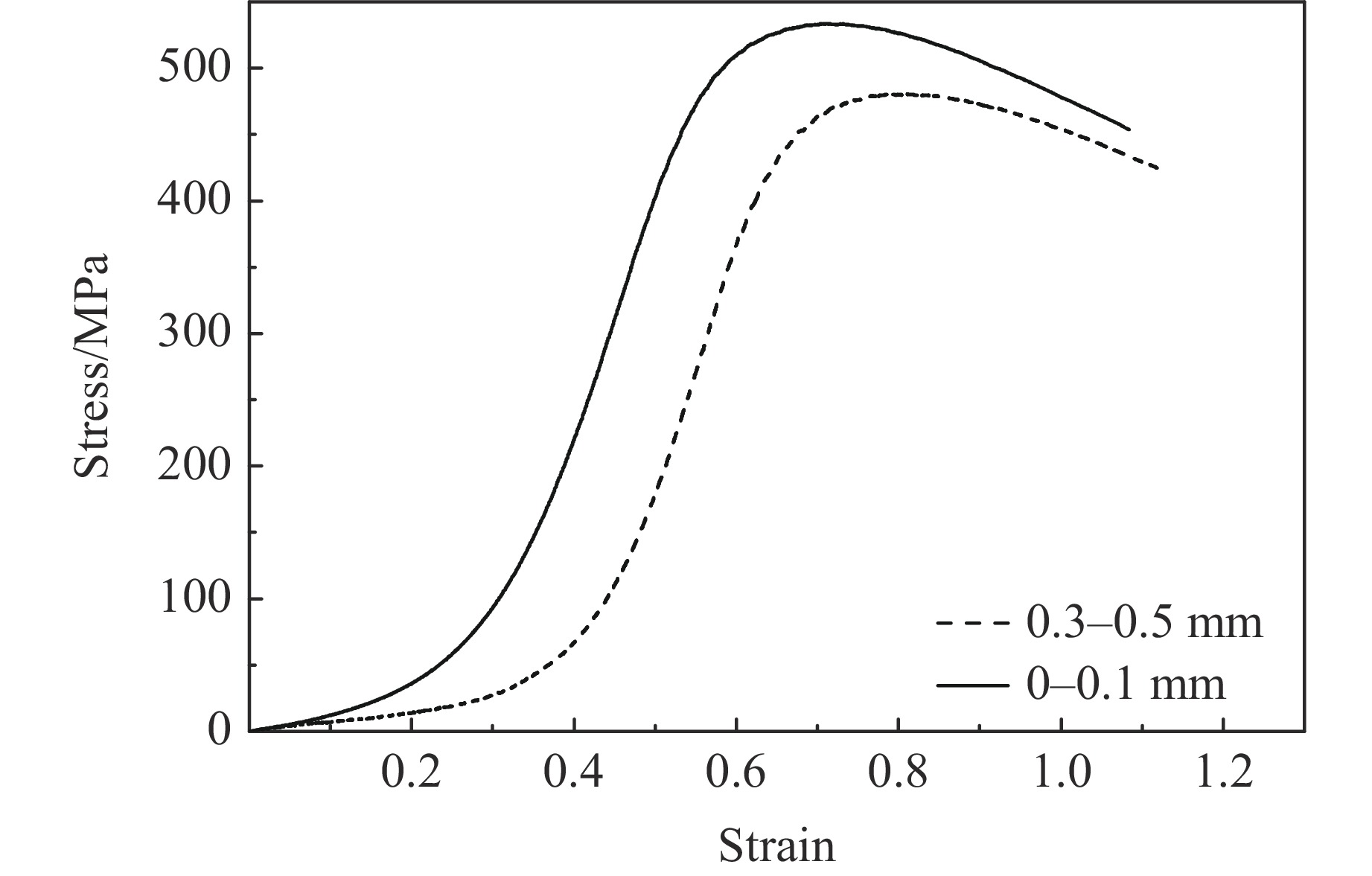

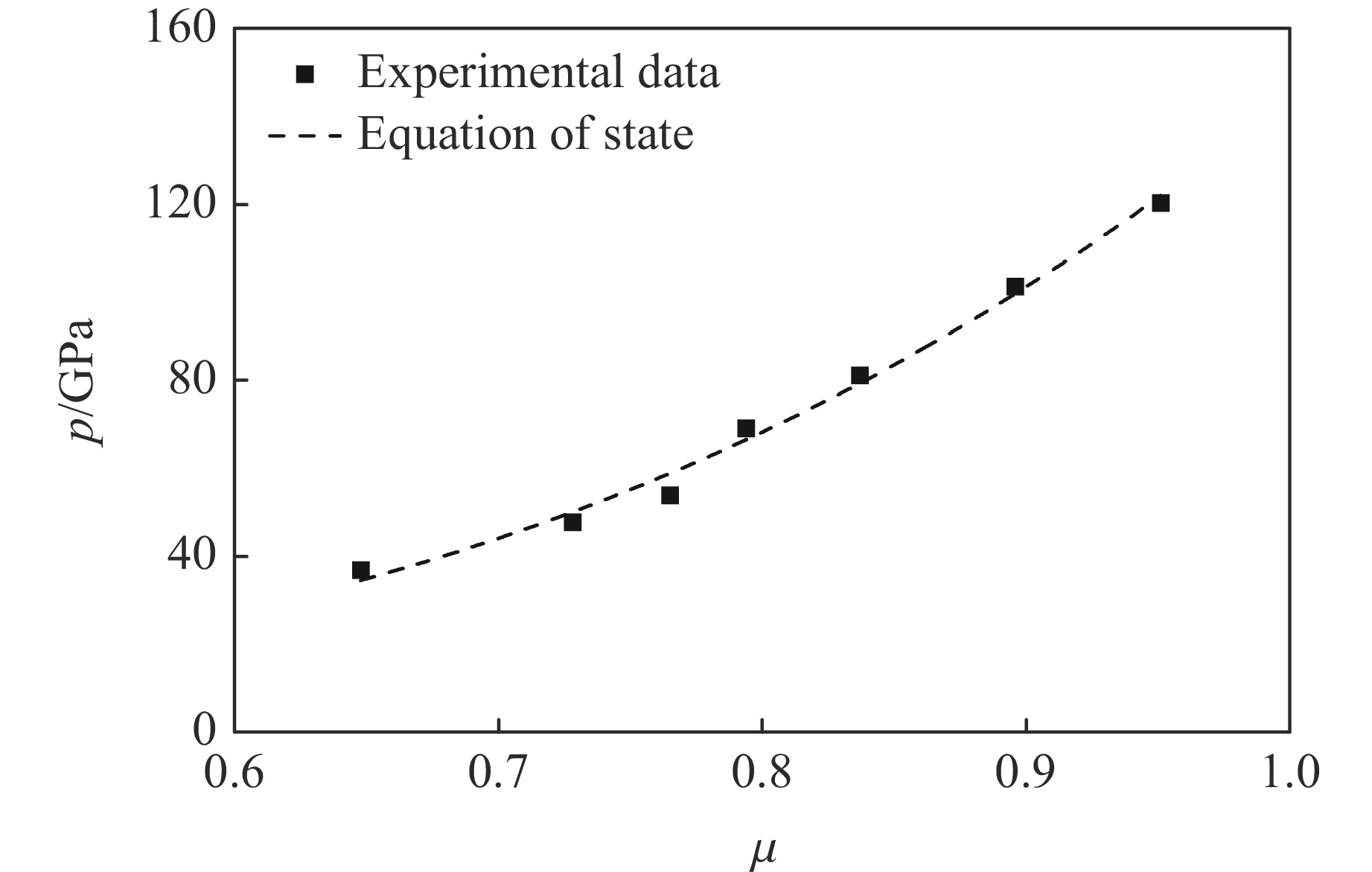

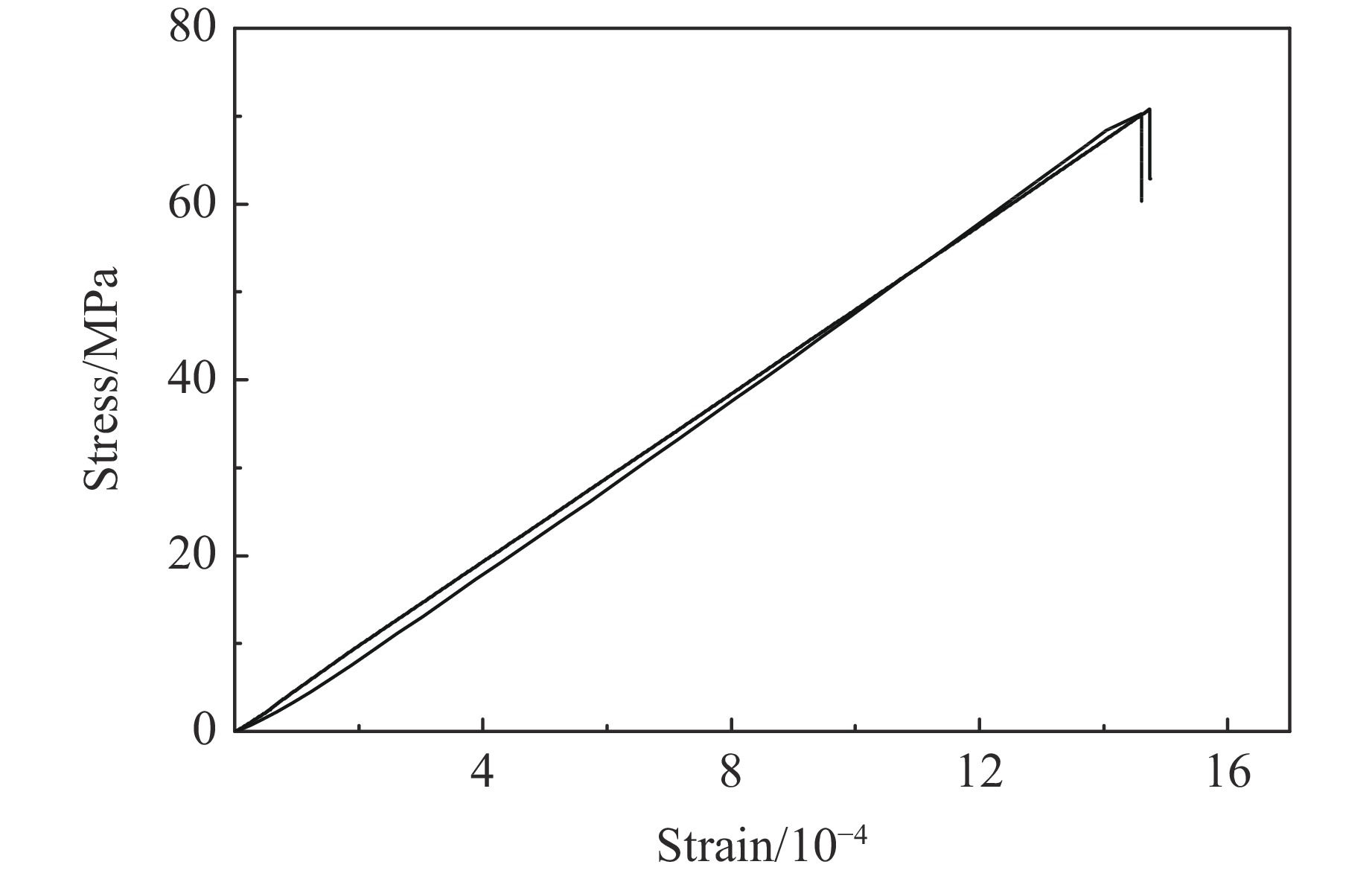

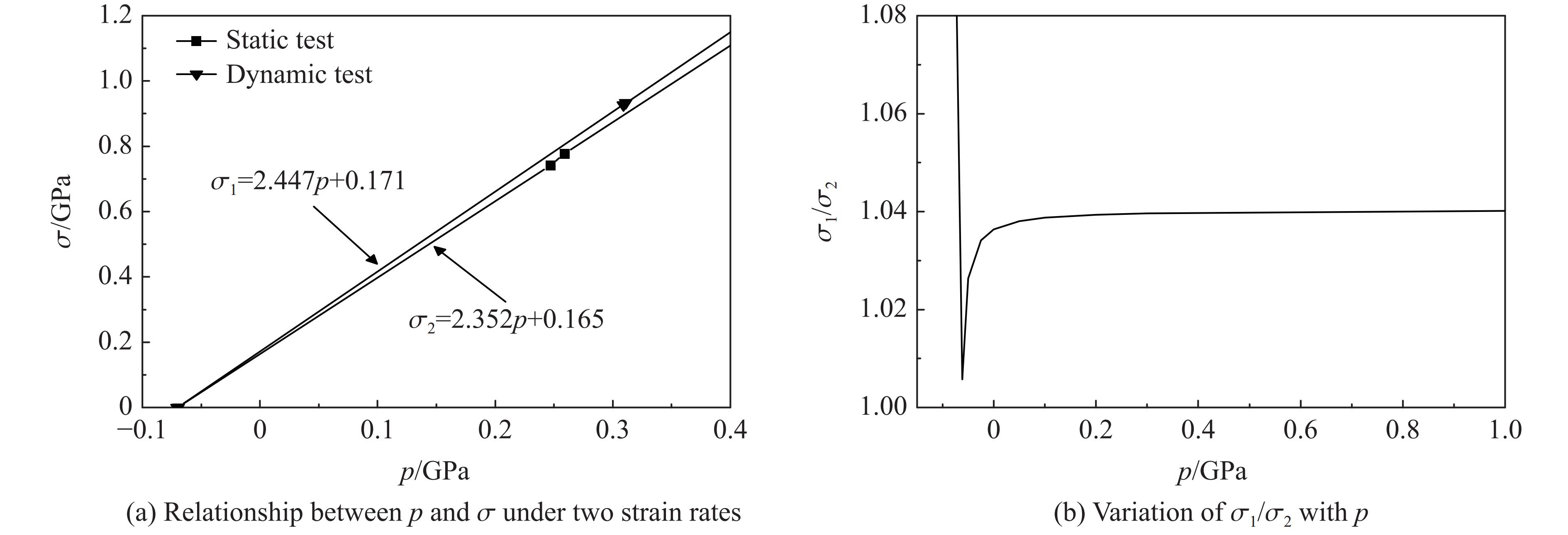

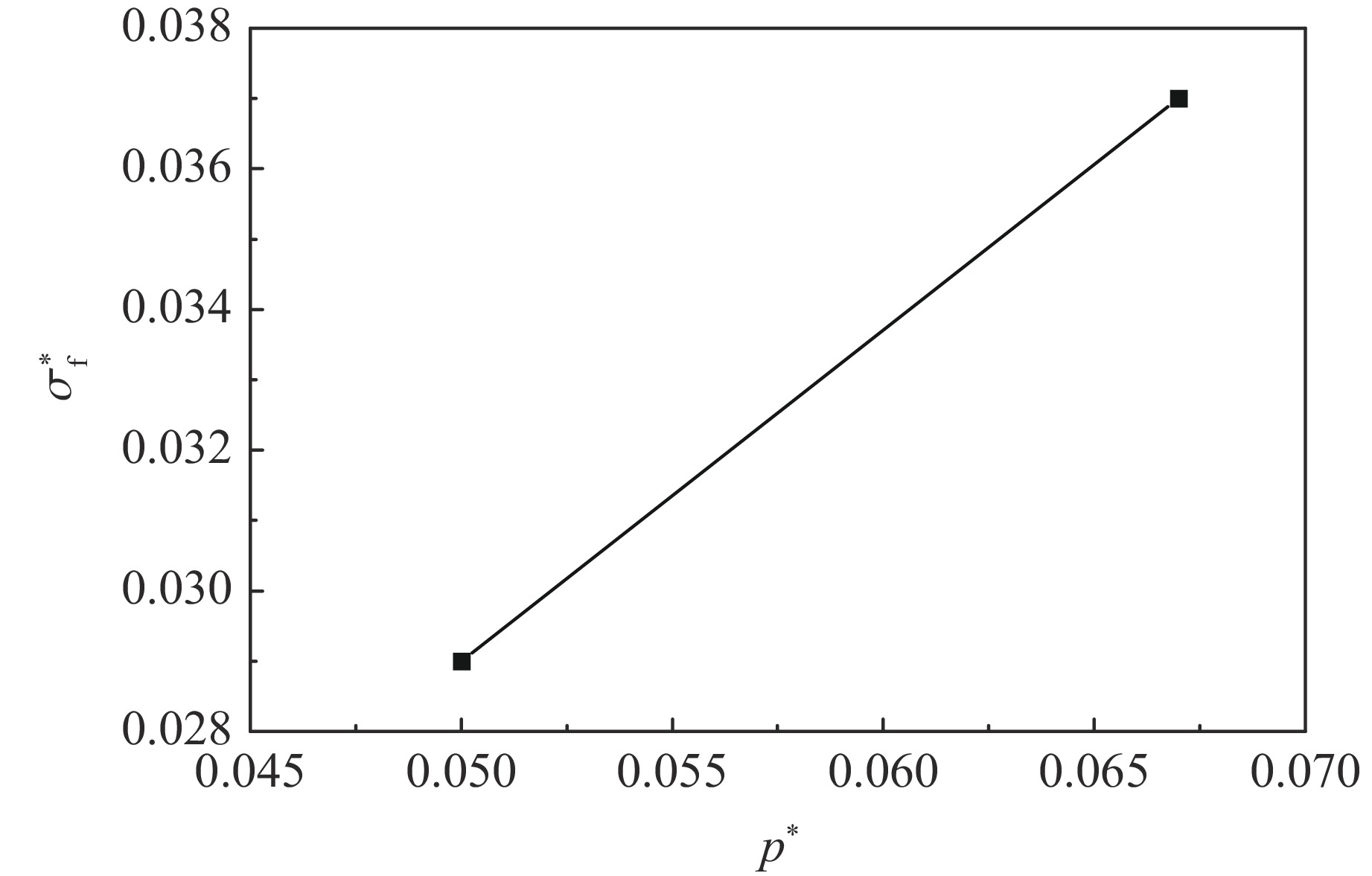

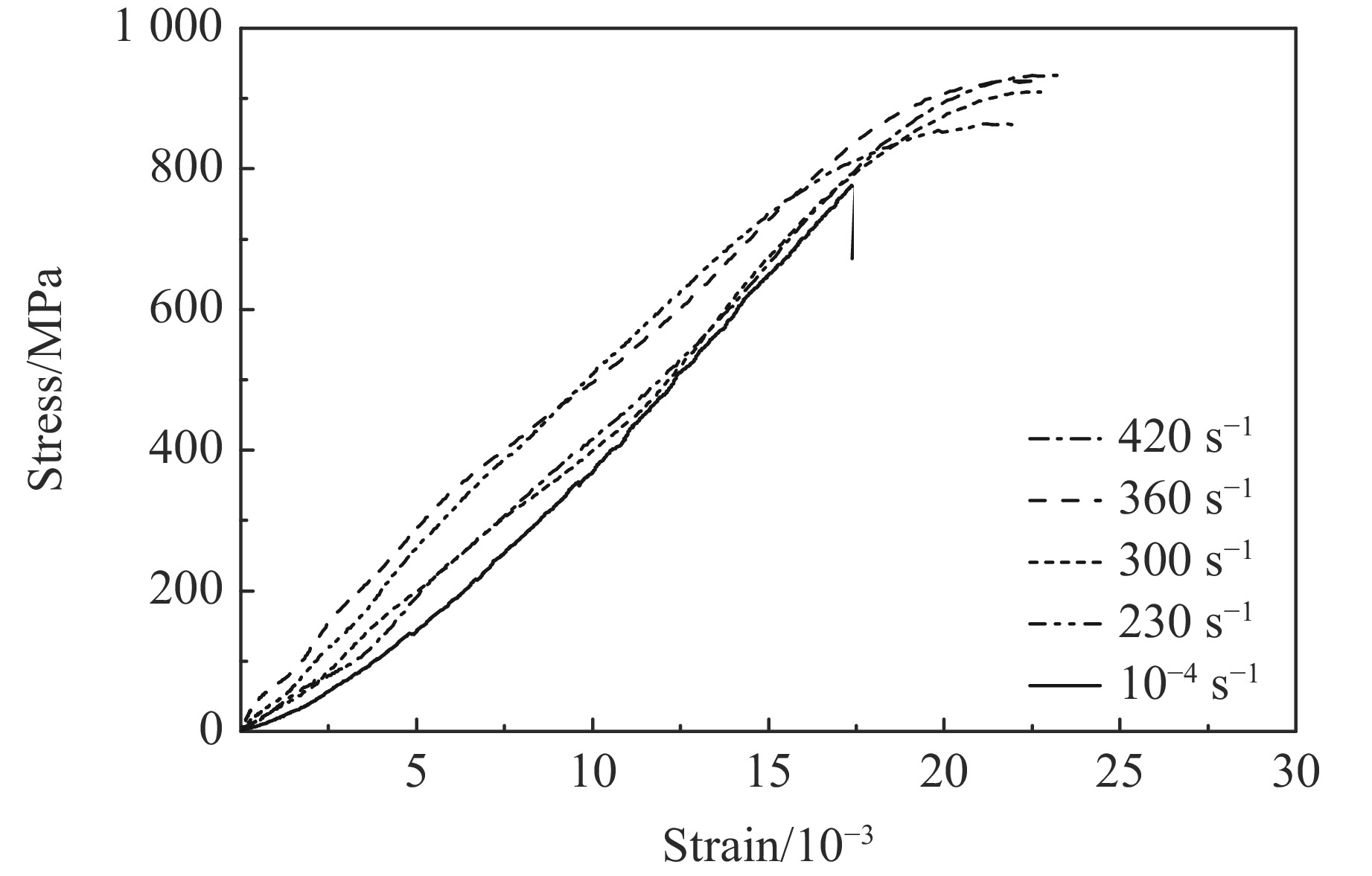

防弹玻璃具有良好的抗冲击性能,能够抵御枪弹、爆炸碎片以及其他高速飞行物体的攻击性威胁,广泛应用于安全防护领域。为探究防弹玻璃的无机玻璃层在冲击加载下的动态力学性能及本构关系,首先,采用电子万能试验机和分离式霍普金森压杆(split Hopkinson pressure bar, SHPB)试验装置,获得了不同应变率下材料的拉伸和压缩力学性能,结果表明,无机玻璃具有明显的应变率效应,材料强度随应变率的升高而增大。其次,借鉴土力学三轴围压试验,设计了适用于本研究的高强围压套筒,测试了完全损伤条件下玻璃颗粒的力学性能,发现其强度明显低于完整状态下无机玻璃的强度。最后,结合试验数据构建了含损伤无机玻璃的JH2本构模型,采用非线性有限元软件 LS-DYNA 模拟了材料在SHPB加载下的压缩过程,通过对比试验结果与模拟结果,验证了本构模型的有效性。

高压科学应用

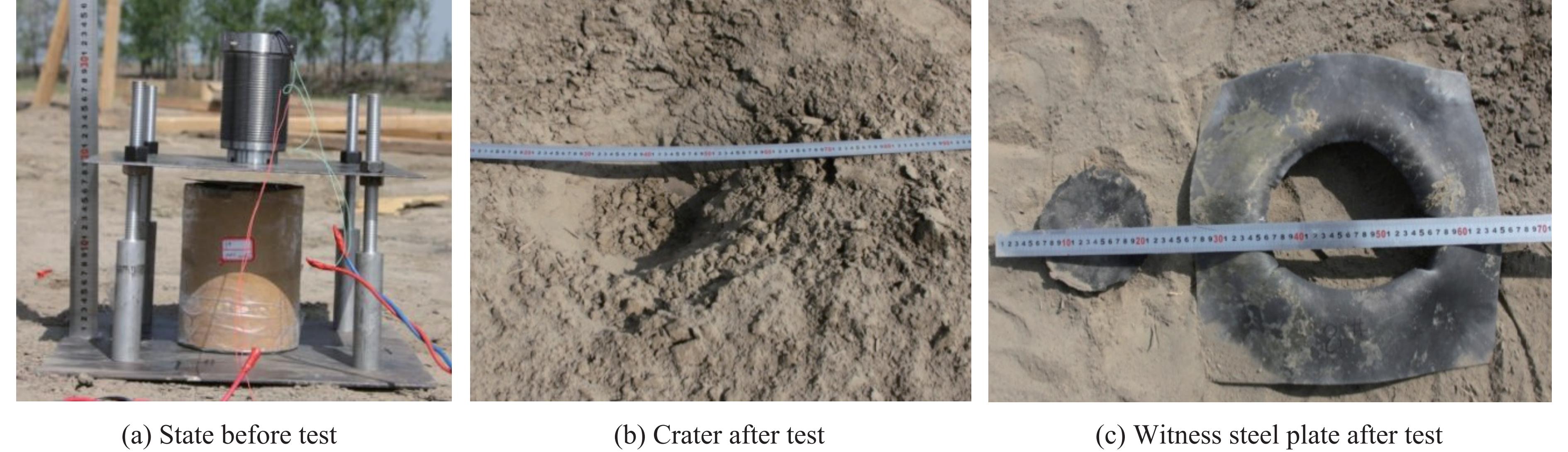

动能侵彻弹装药起爆可靠性试验及敏感因素分析
杨慧, 王可慧, 王伟光, 李洋, 沈子楷, 段建, 戴湘晖
2024, 38(4): 045101. doi: 10.11858/gywlxb.20240729
摘要:

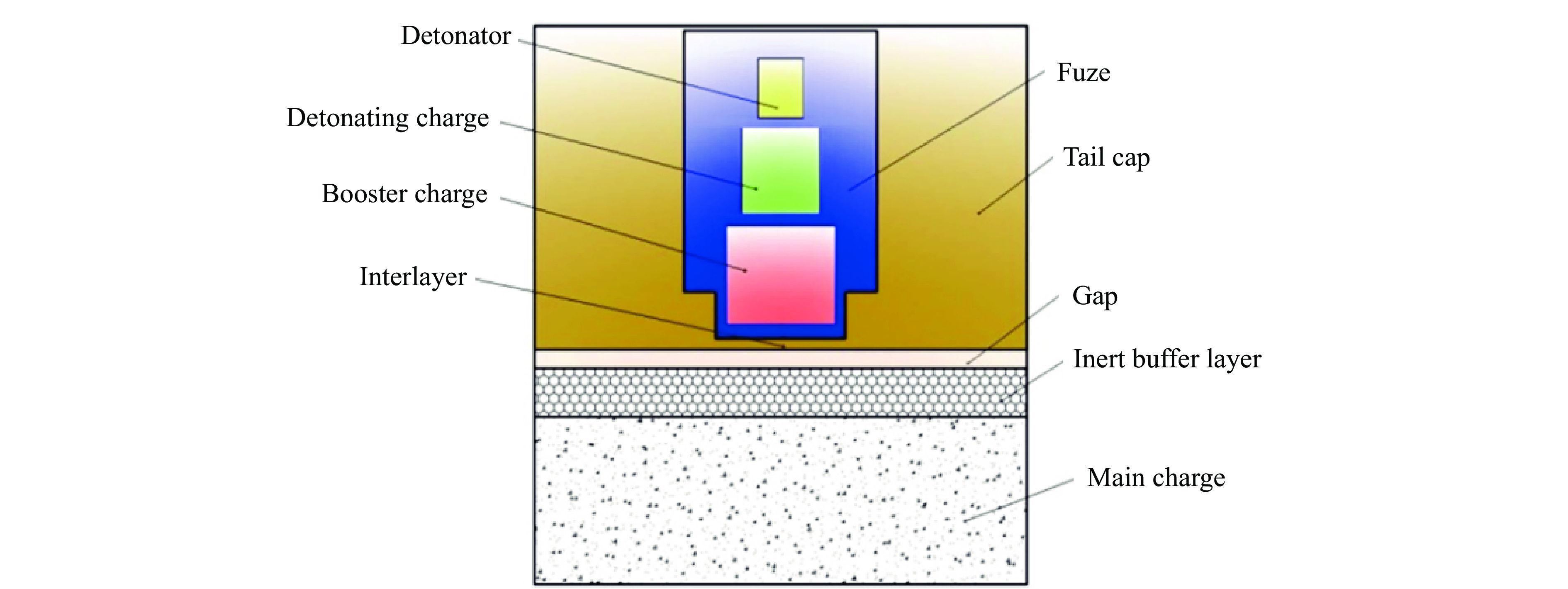

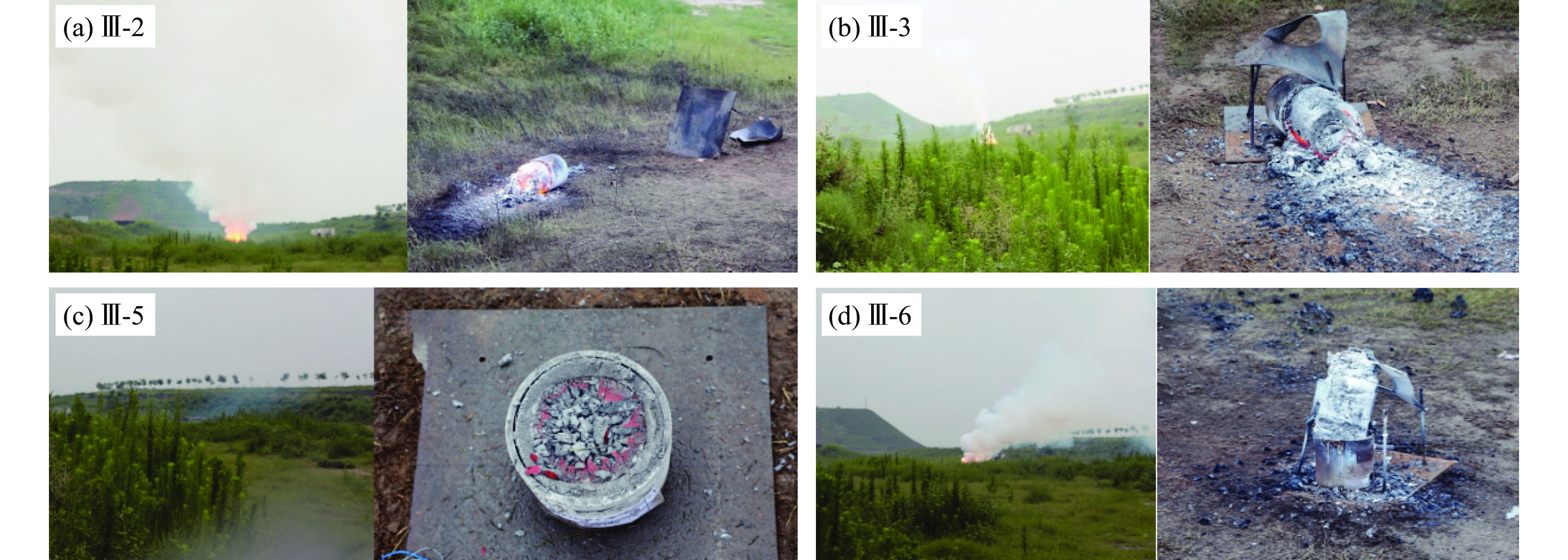

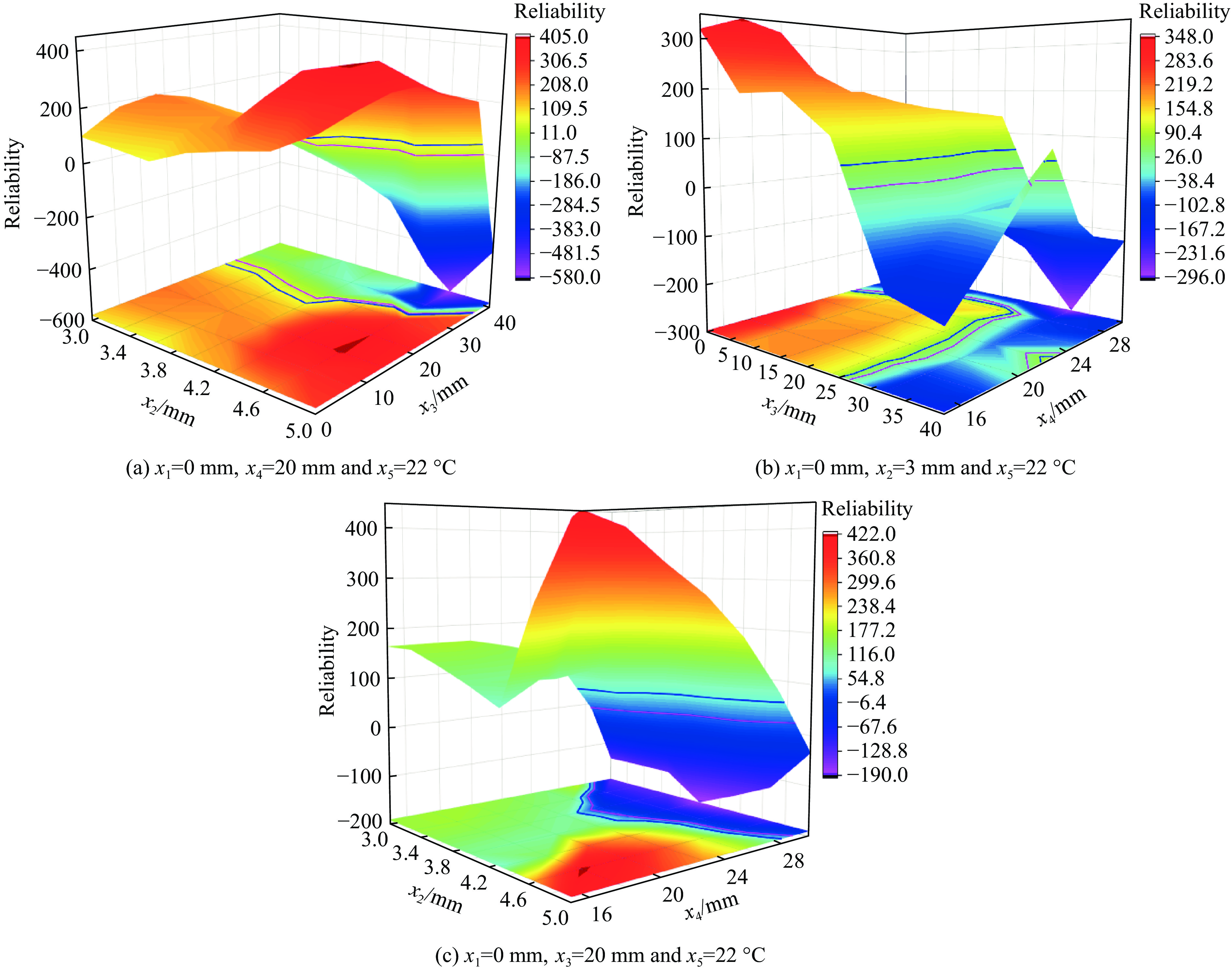

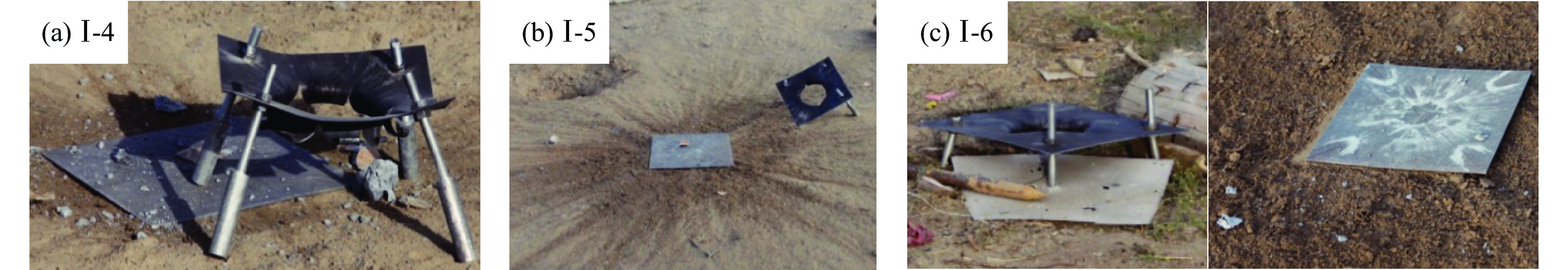

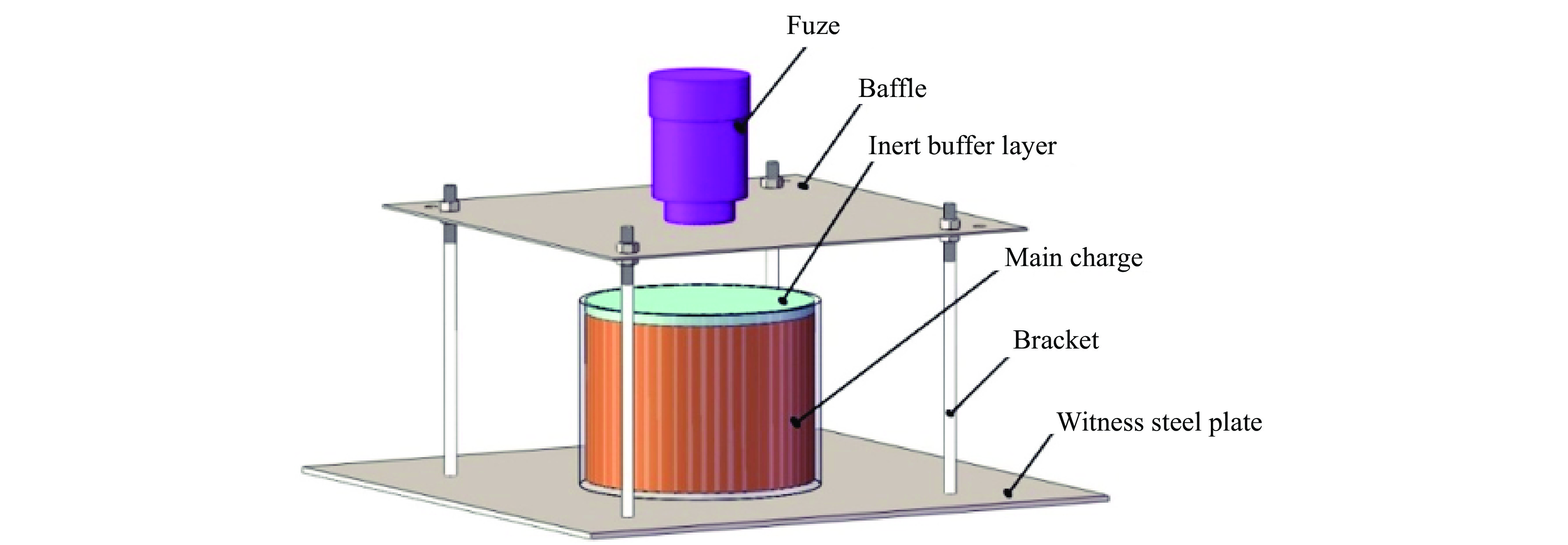

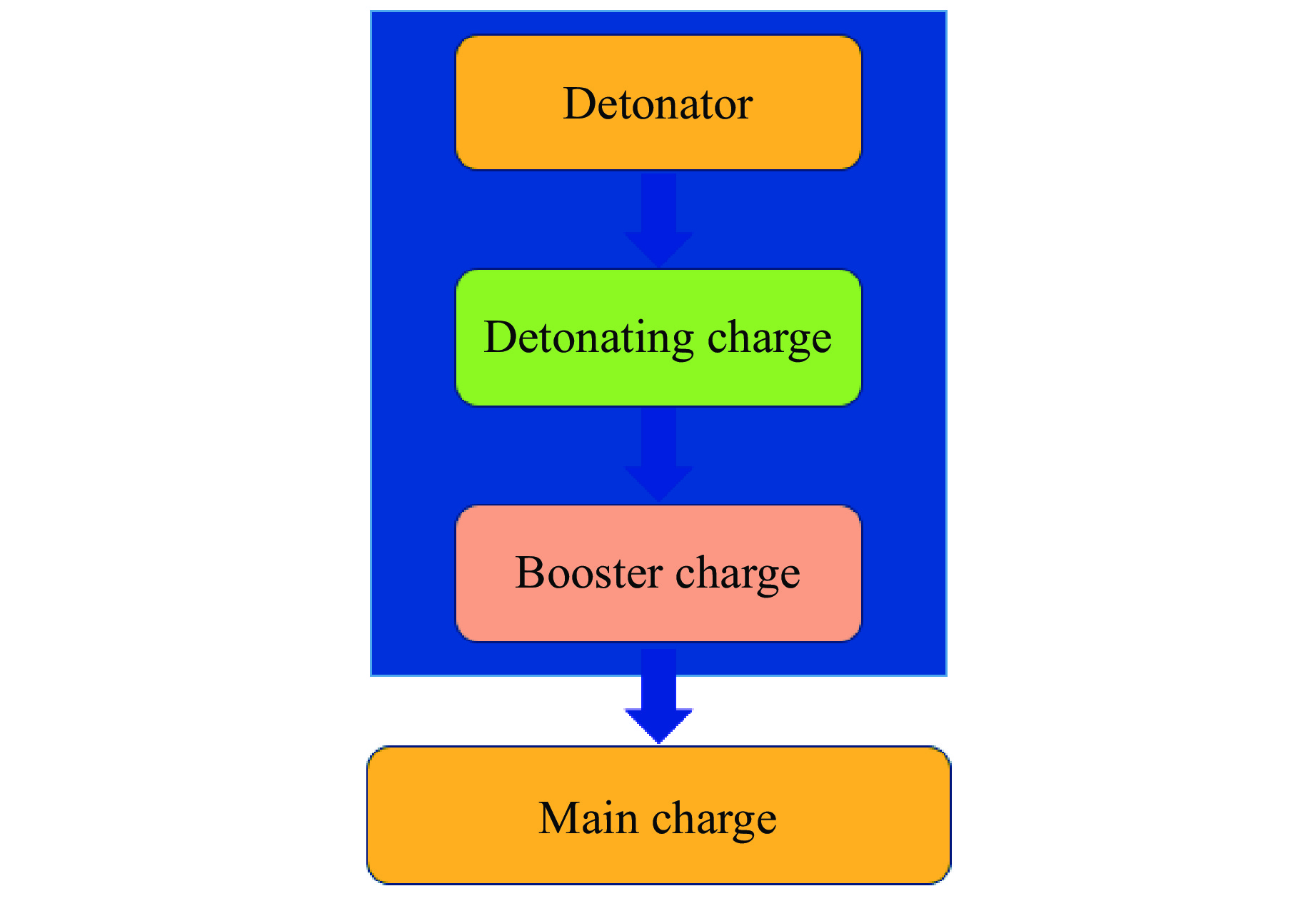

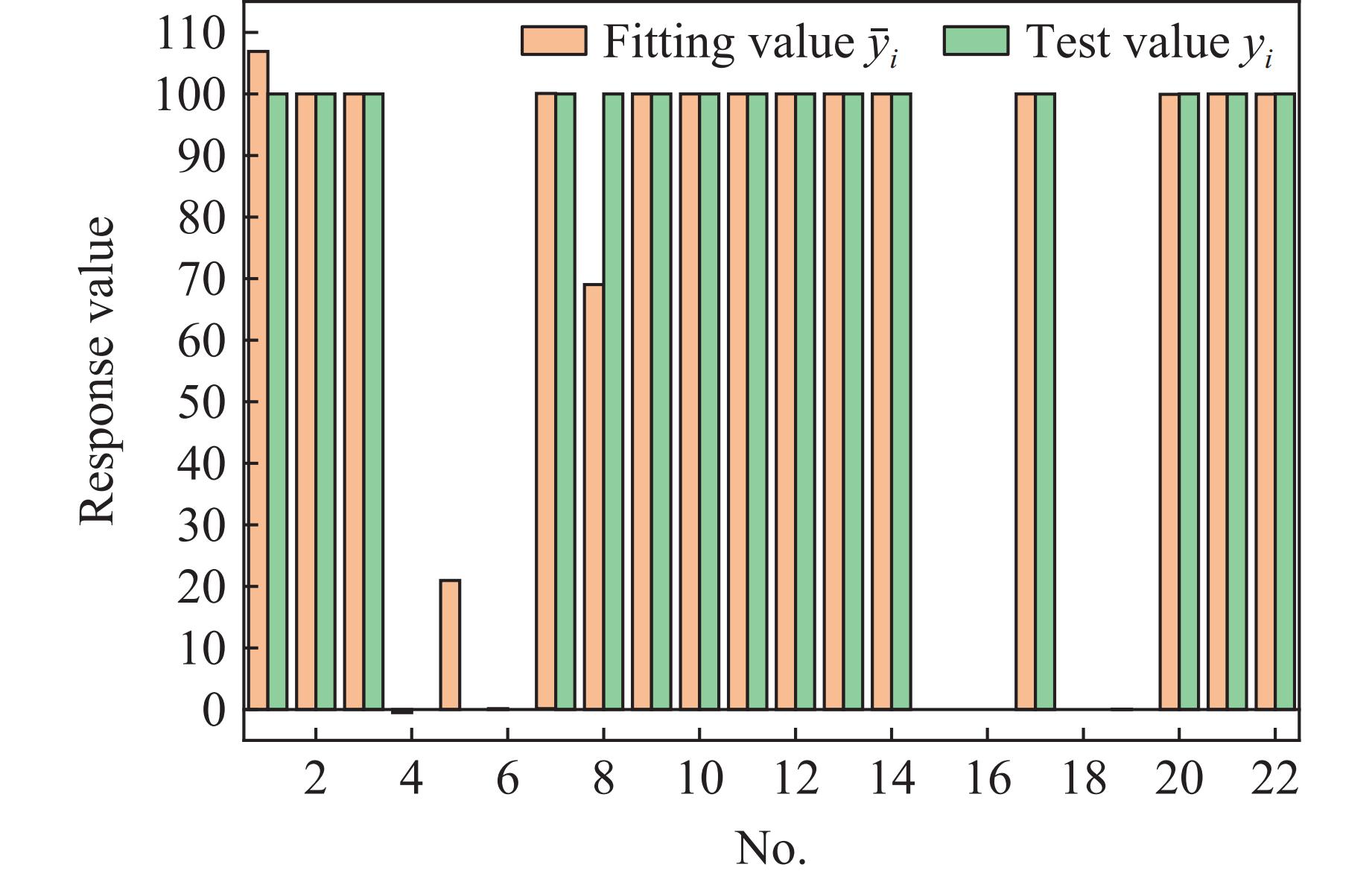

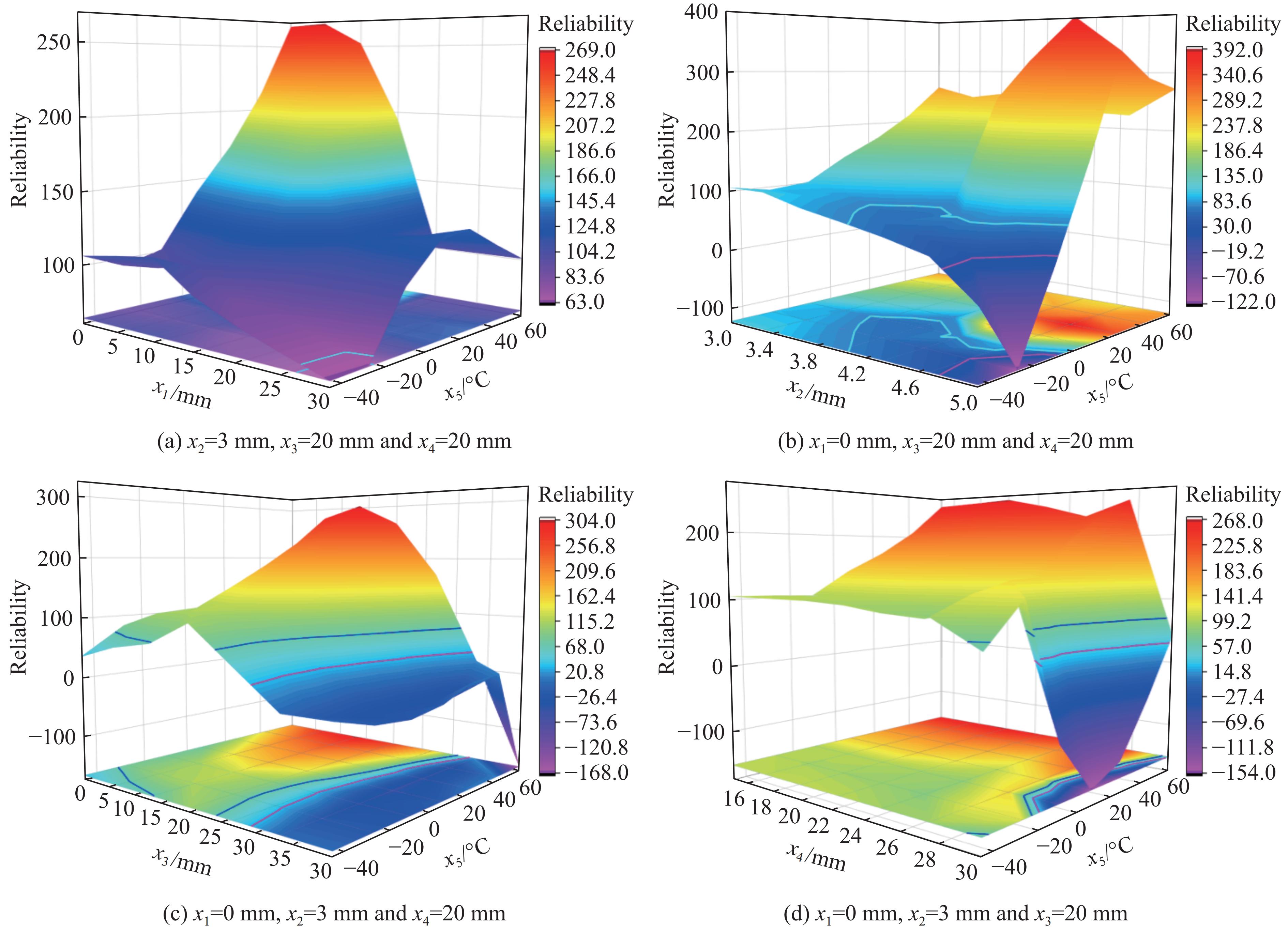

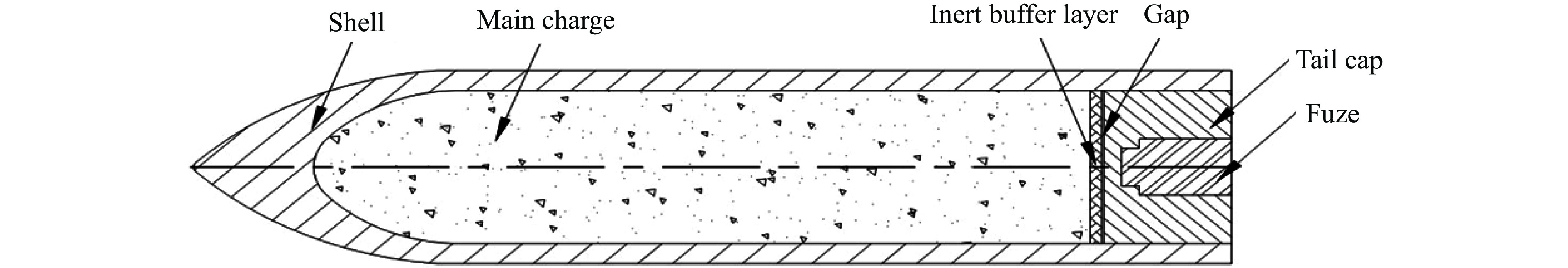

为研究弹体结构设计对弹体装药起爆可靠性的影响,设计了一种低成本、便捷式引战静态匹配试验装置,开展了不同条件下引信与装药的传爆裕度试验。基于移动最小二乘法,构建了可表征起爆可靠性的多变量响应函数,定量分析了各敏感因素及其耦合作用对起爆可靠性的影响规律。结果表明:传爆间隙和缓冲层厚度对弹体装药起爆影响较大,而隔板厚度在预设3~5 mm范围内的影响较小;为保证动能侵彻弹在使用环境温度范围内可靠作用,引信相对偏离位置、隔板厚度、传爆间隙以及缓冲层厚度分别不应超过25、3.5、25以及22 mm。该试验装置、分析方法及研究成果可为动能侵彻弹结构设计及可靠性验证提供借鉴和指导。

低温环境对乳化炸药爆炸性能的影响
刘赛, 韩体飞, 王猛, 陈凯强, 刘广鹏, 姜鑫, 孙彦臣
2024, 38(4): 045201. doi: 10.11858/gywlxb.20240712
摘要:

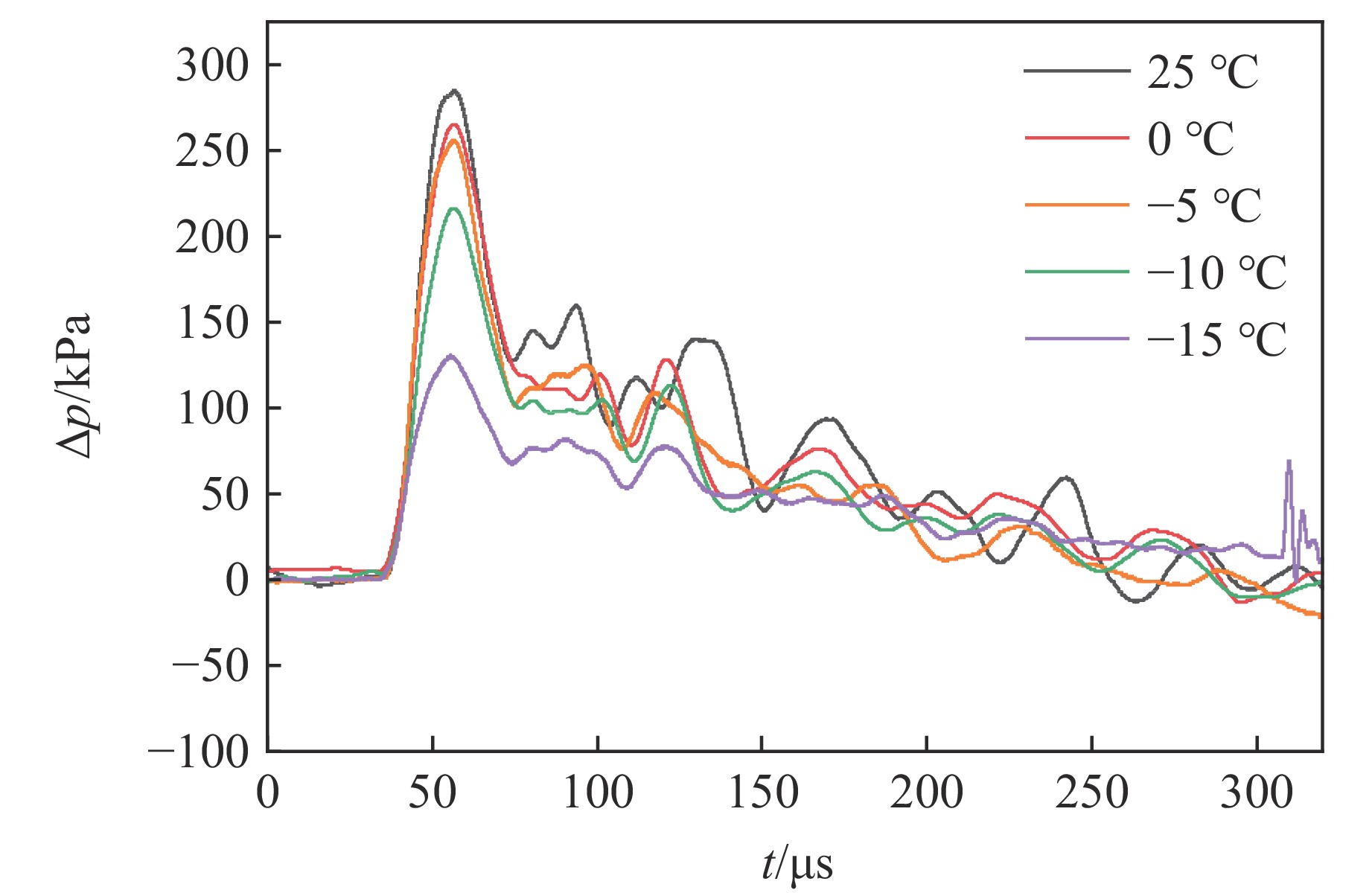

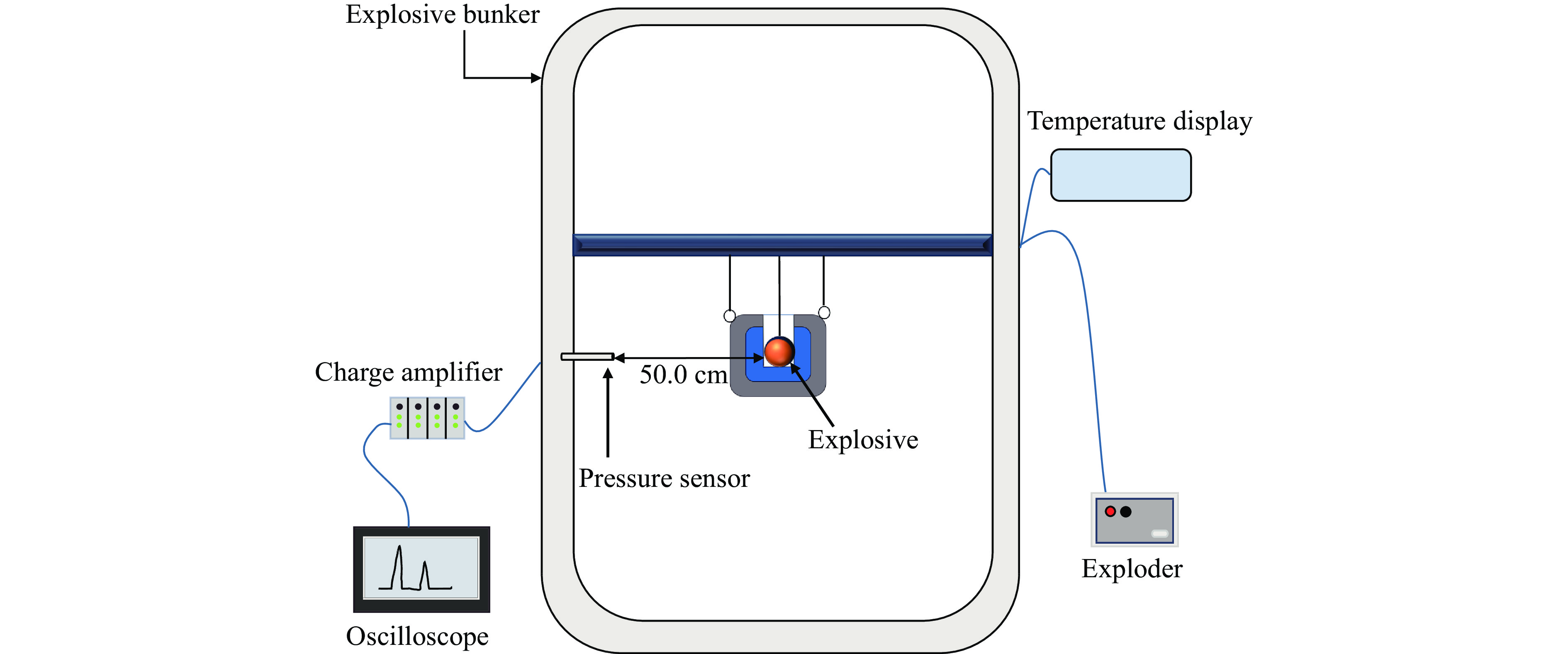

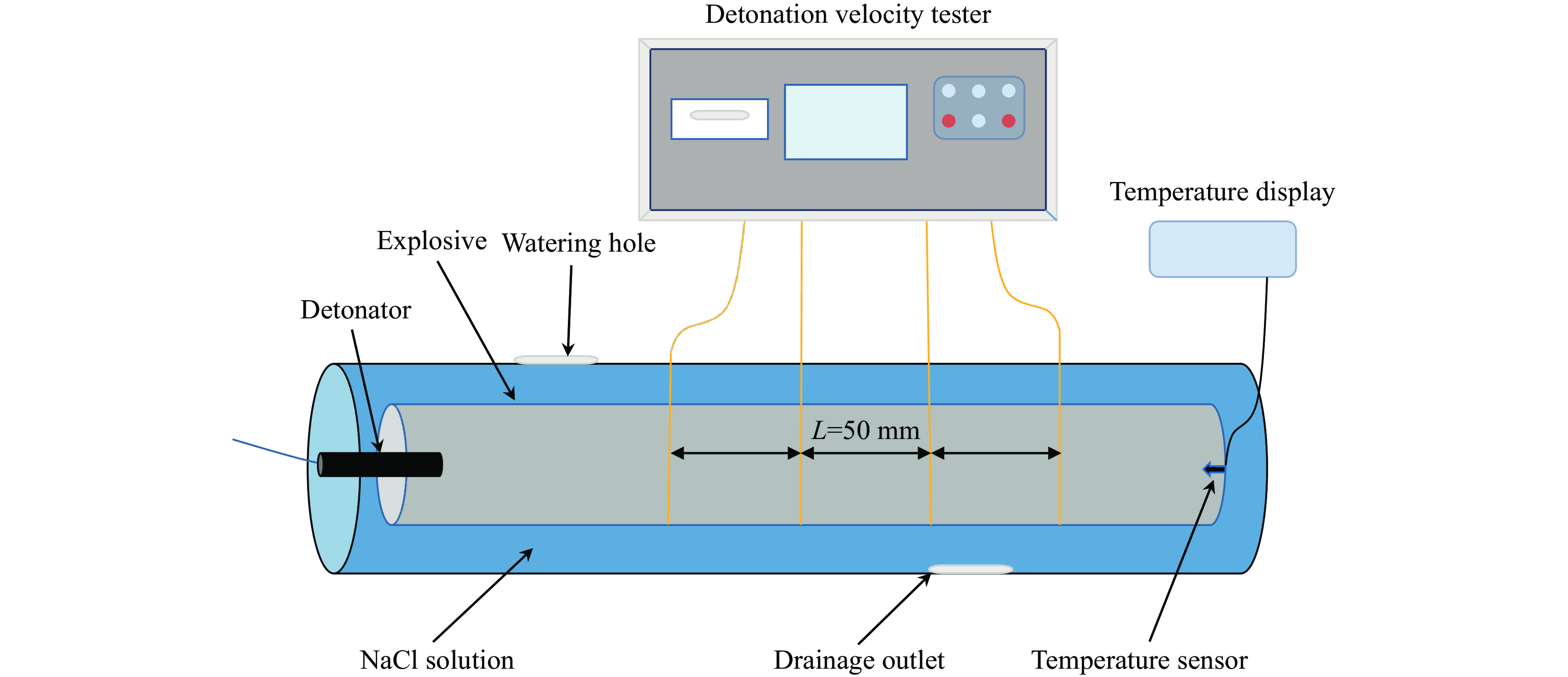

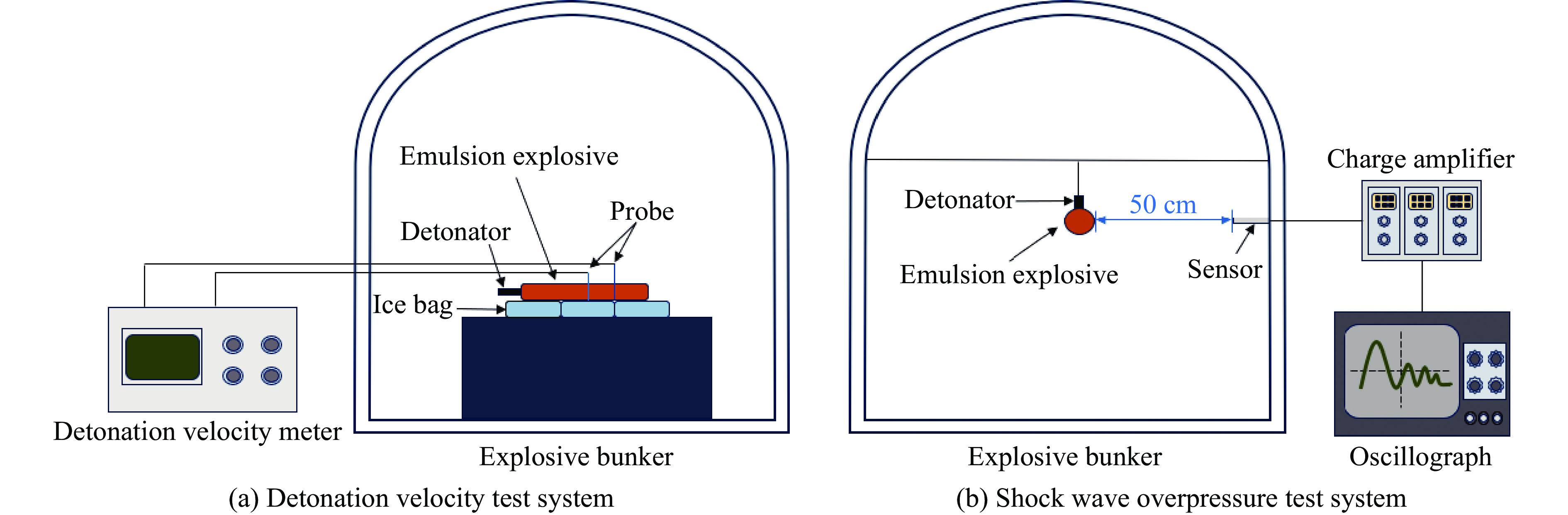

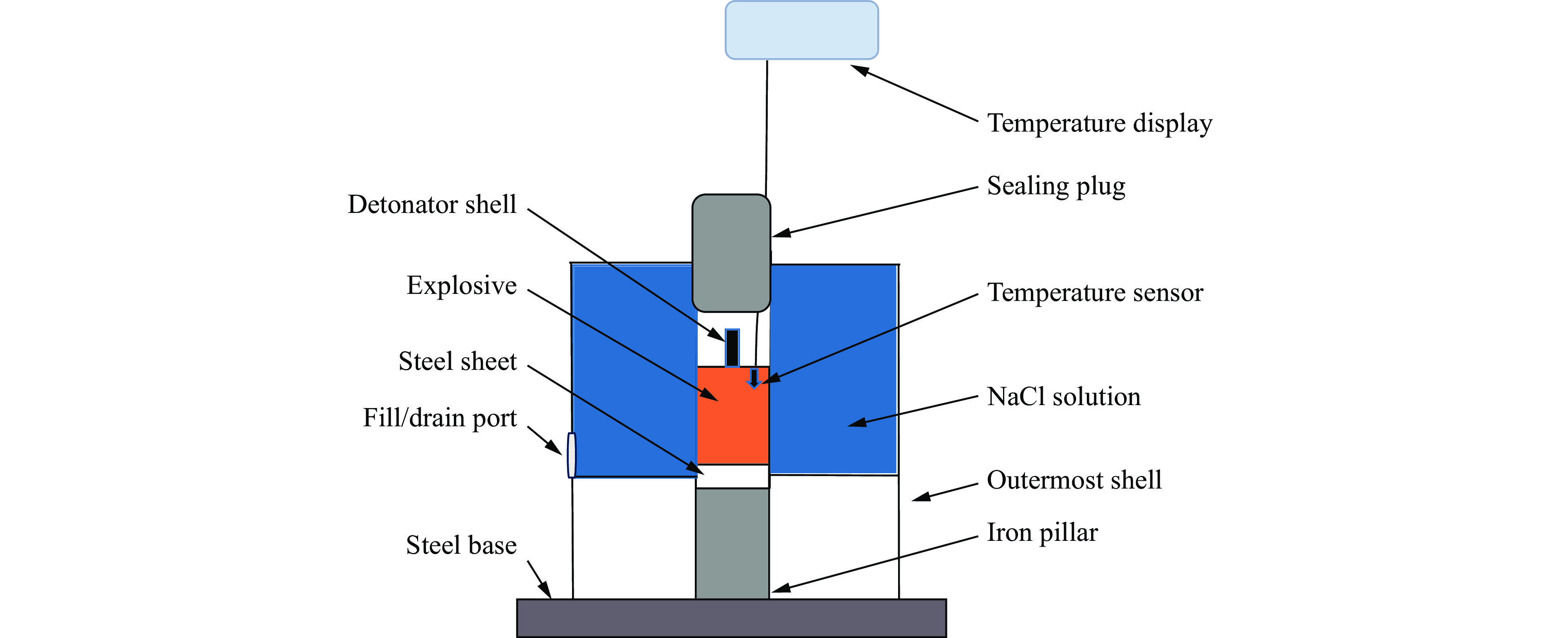

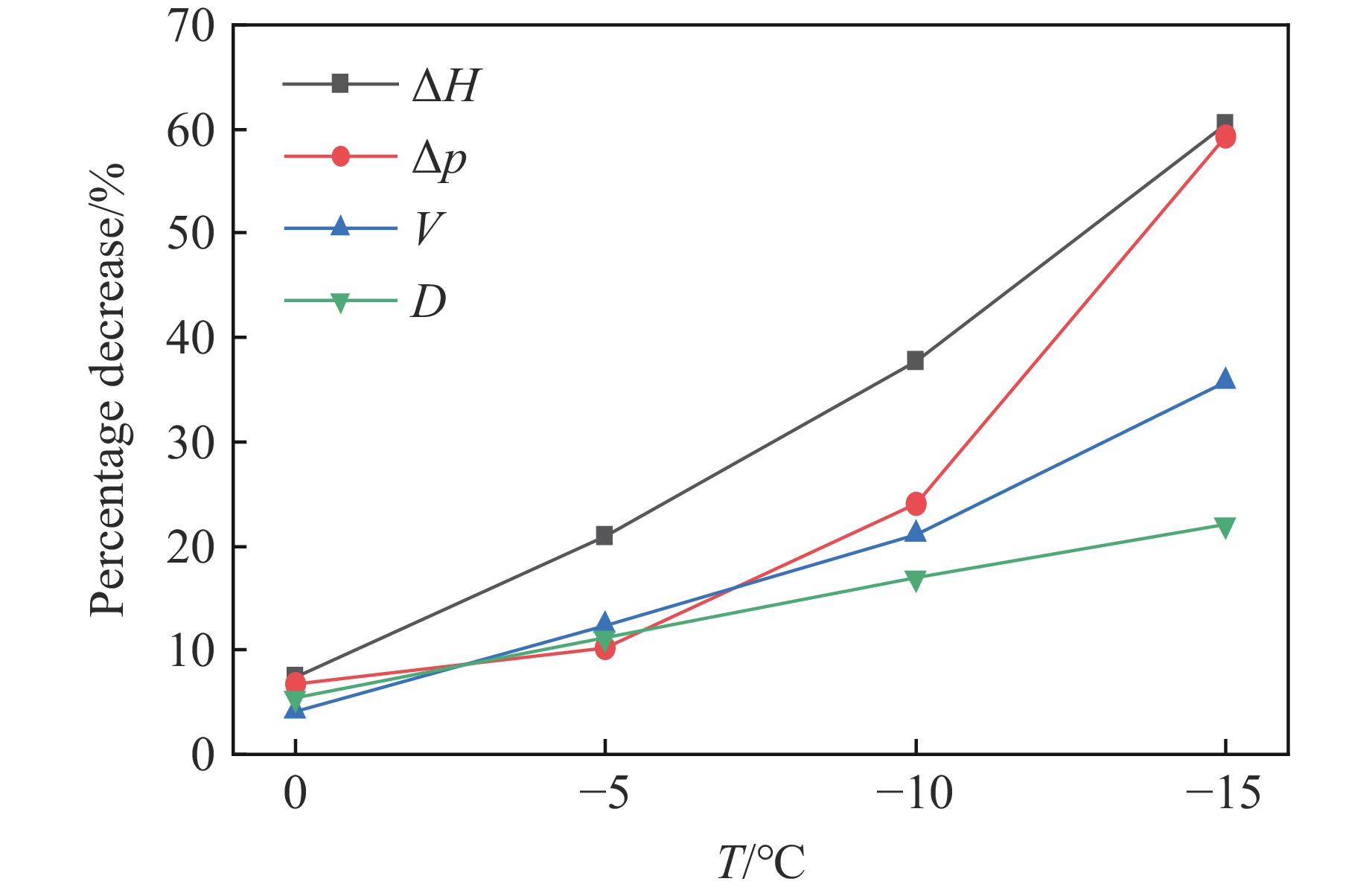

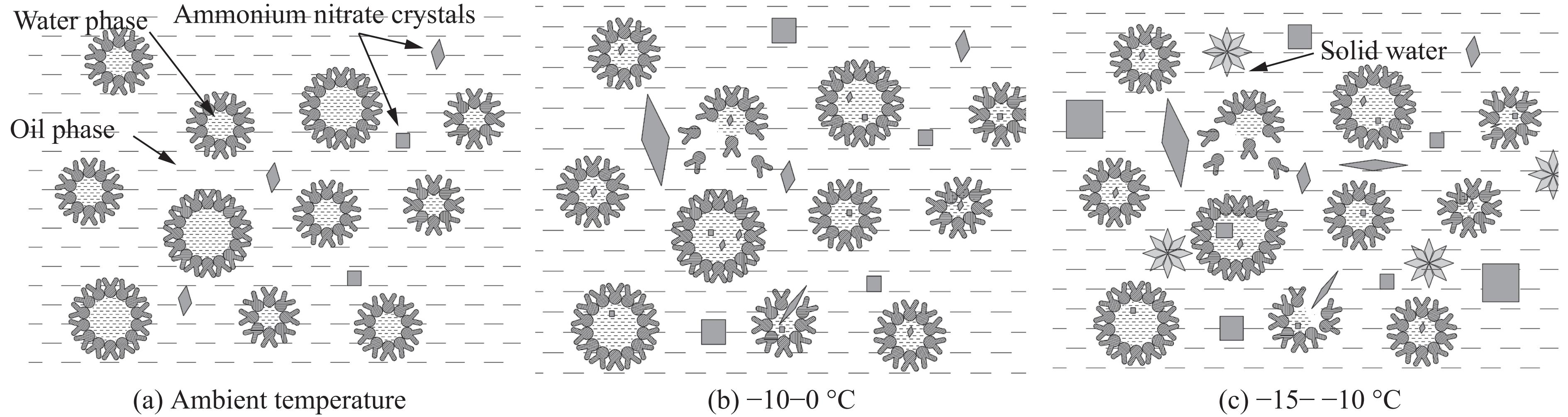

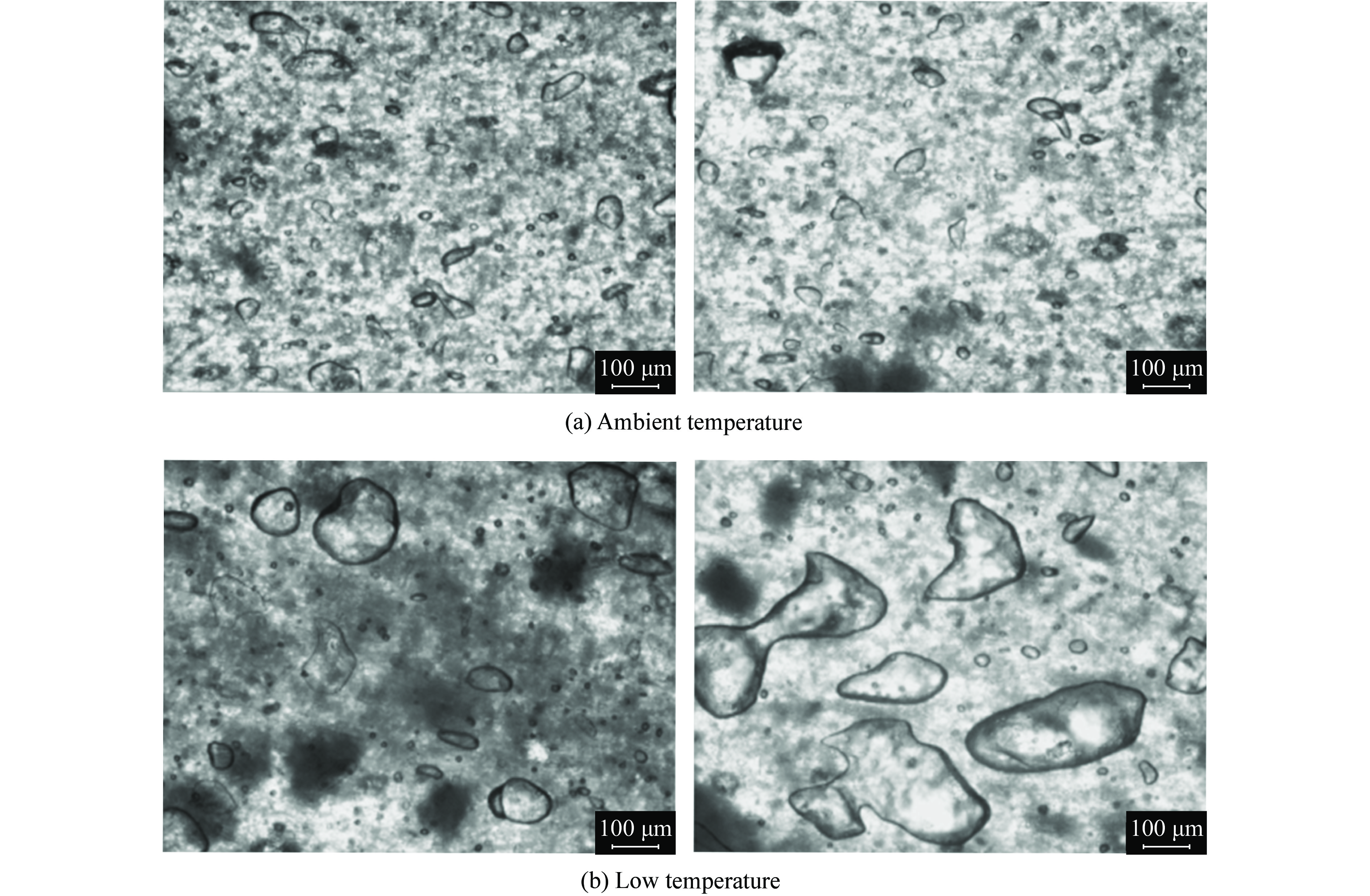

在低温条件下乳化炸药爆炸性能的下降会严重影响爆破效果,研究药体温度改变后乳化炸药爆炸性能的变化规律具有一定的工程应用价值。为此,设计了一系列乳化炸药药体温度精确控制装置,对药体温度为25、0、−5、−10、−15 ℃的乳化炸药的爆速、猛度、做功能力及空中爆炸冲击波超压进行测量,并观察乳化炸药的微观结构。实验结果表明:当药体温度由25 ℃降至−15℃时,炸药的爆速由4227 m/s降至3291 m/s,猛度由13.0 mm降至5.2 mm,做功能力由323 mL降至208 mL,爆炸冲击波超压由284.9 kPa降至115.8 kPa。随着药体温度的降低,硝酸铵析晶量增加,乳胶粒子的局部结构被破坏,致使乳化炸药的微观结构发生变化,爆炸性能降低。低温环境对乳化炸药猛度的影响最大,对爆速的影响最小;随着温度的降低,爆炸性能的降幅增大。在工程应用中,需综合考虑爆炸性能的降幅进行爆破参数设计。

模拟高原环境下敏化方式对乳化炸药爆轰性能的影响研究
陈正严, 吴红波, 蔡心远, 马成帅, 谢守东
2024, 38(4): 045202. doi: 10.11858/gywlxb.20230838
摘要:

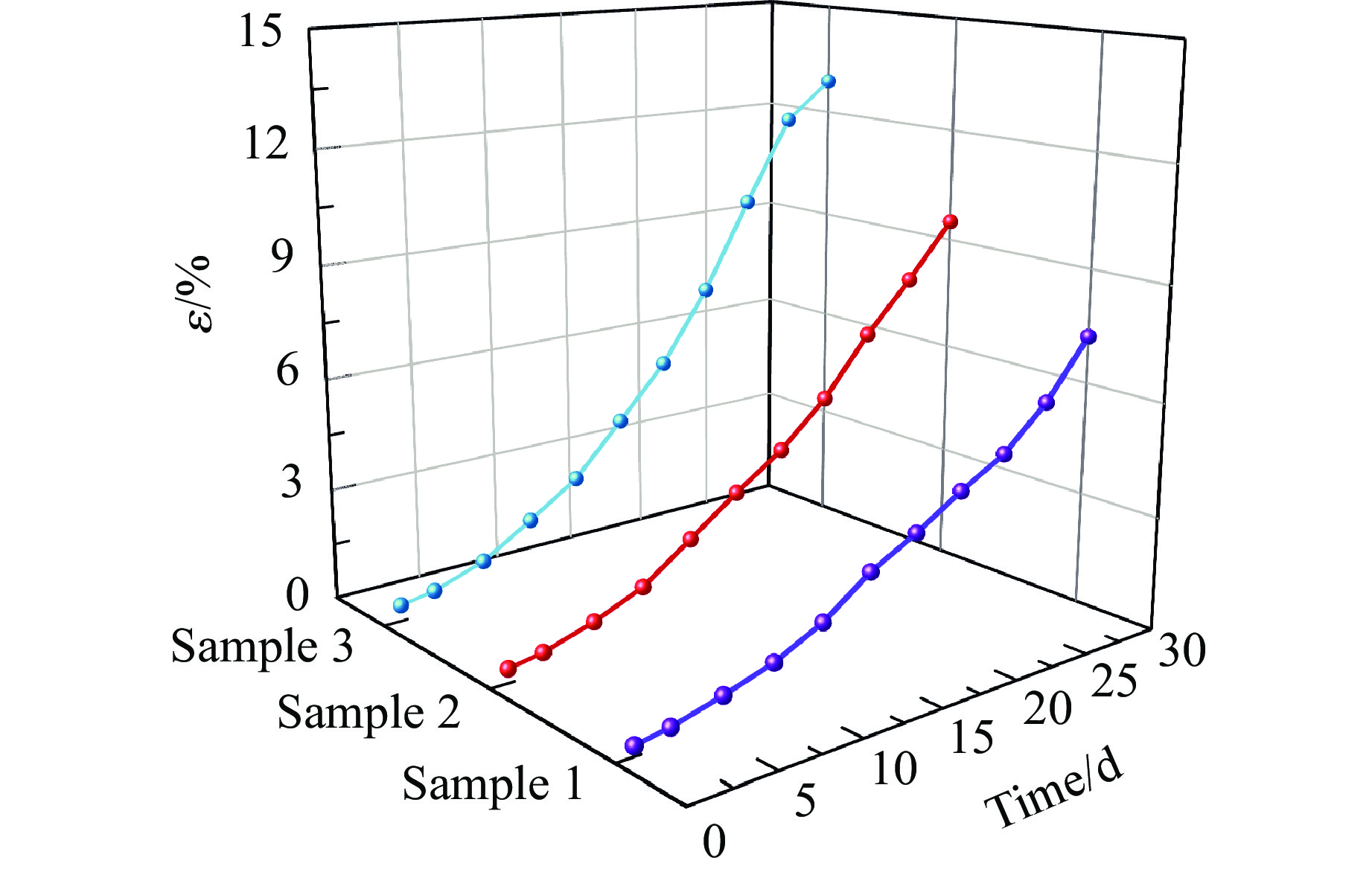

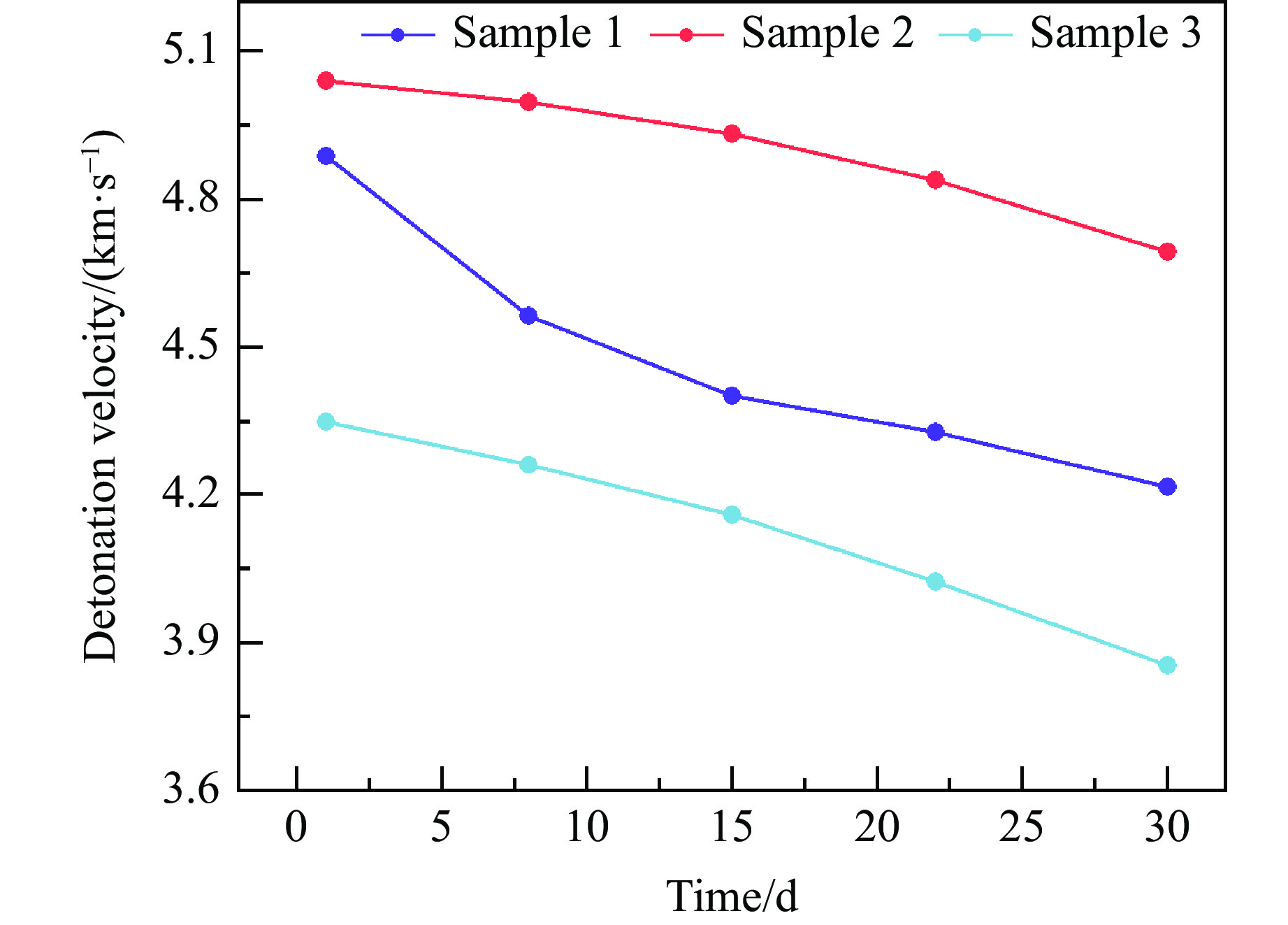

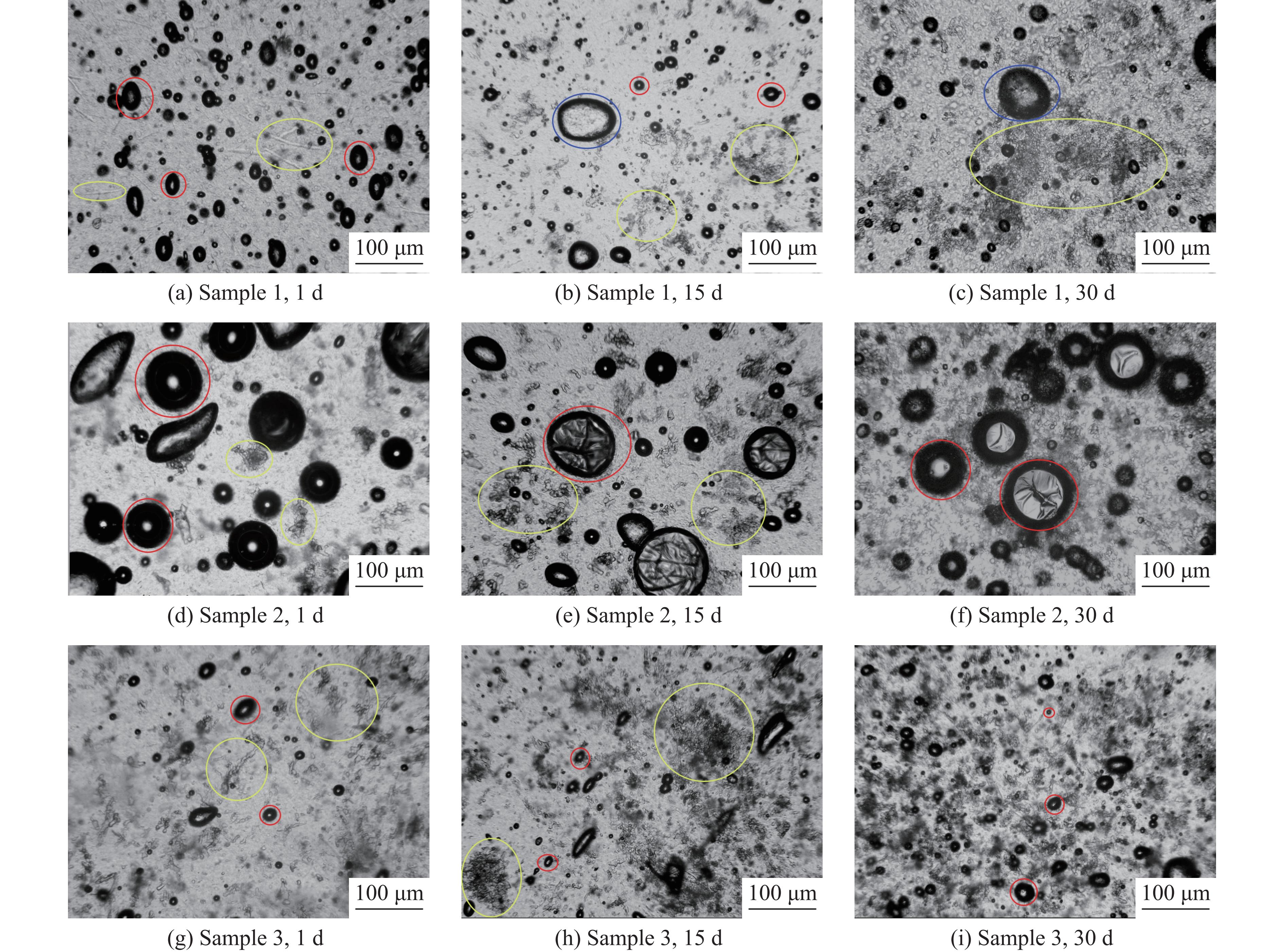

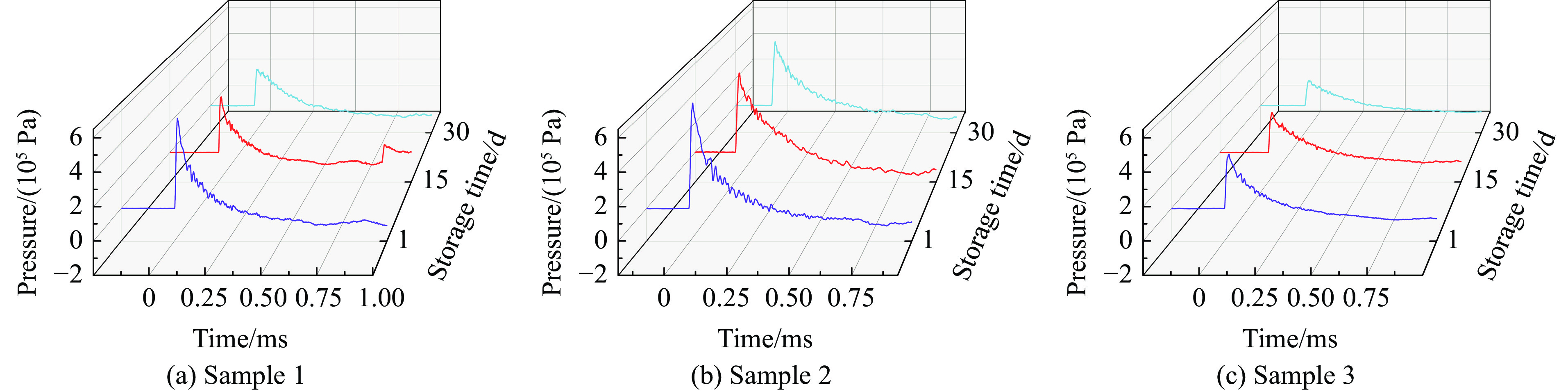

为研究高原环境对不同敏化方式乳化炸药的影响程度,选取3种典型的敏化材料制备乳化炸药样品,模拟并对比分析了高原环境(−20 ℃、约0.05 MPa)储存后乳化炸药的微观结构和爆轰性能变化。结果表明:低温低压下的高原环境主要从加剧破坏乳化体系稳定性与热点分布两方面影响炸药的性能,在该环境下化学敏化炸药相较于物理敏化炸药的析晶程度较低,但热点变化较大,导致爆轰性能下降;物理敏化中,膨胀珍珠岩炸药晶体的生长方式更加复杂,因此更易破乳析晶,储存稳定性与爆轰性能均有明显降低;相对而言,树脂微球炸药在低温低压下的析晶程度与爆轰性能均较稳定。综合上述结果,树脂微球乳化炸药具有更好的高原适应性。

挤压/冲击工况下圆柱形锂离子电池失效的影响因素分析
顾丽蓉, 王敬德, 张新春, 黄子轩, 齐文睿, 张英杰
2024, 38(4): 045301. doi: 10.11858/gywlxb.20240708
摘要:

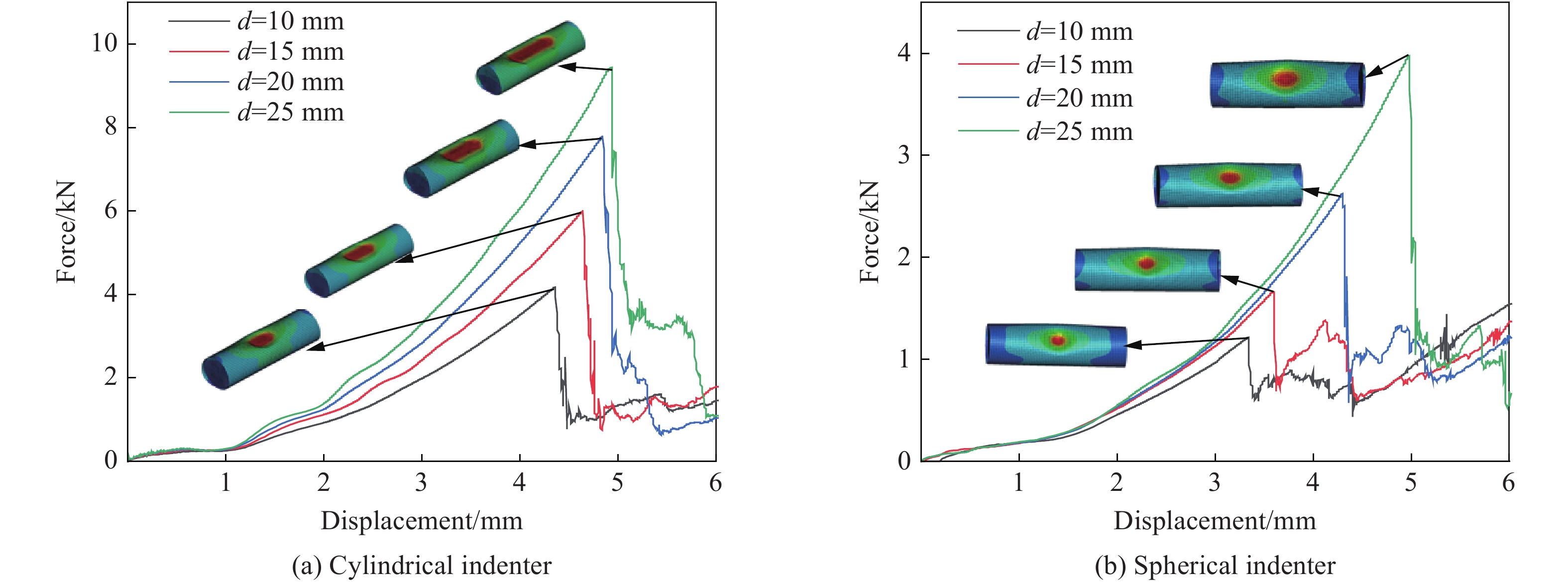

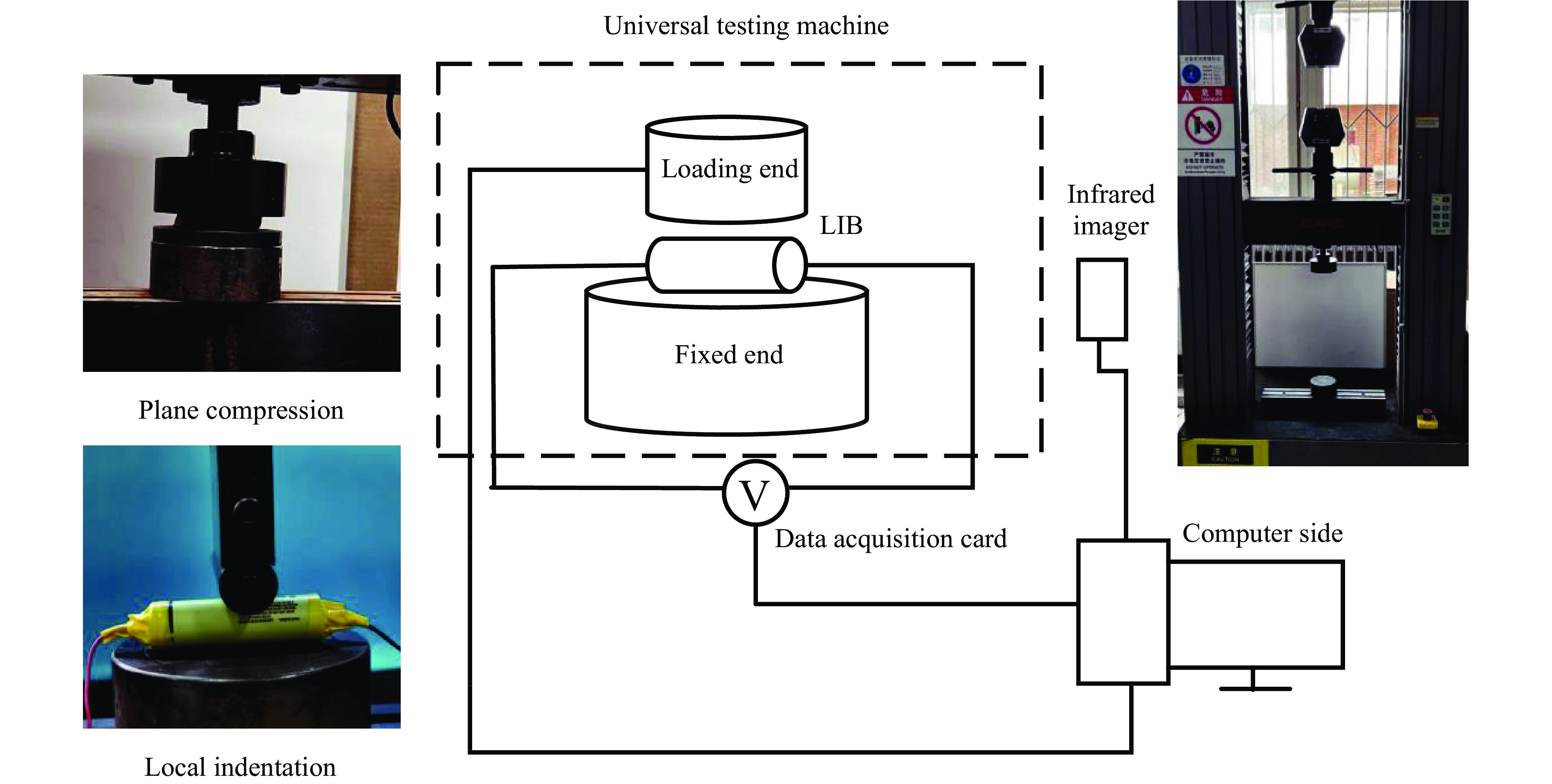

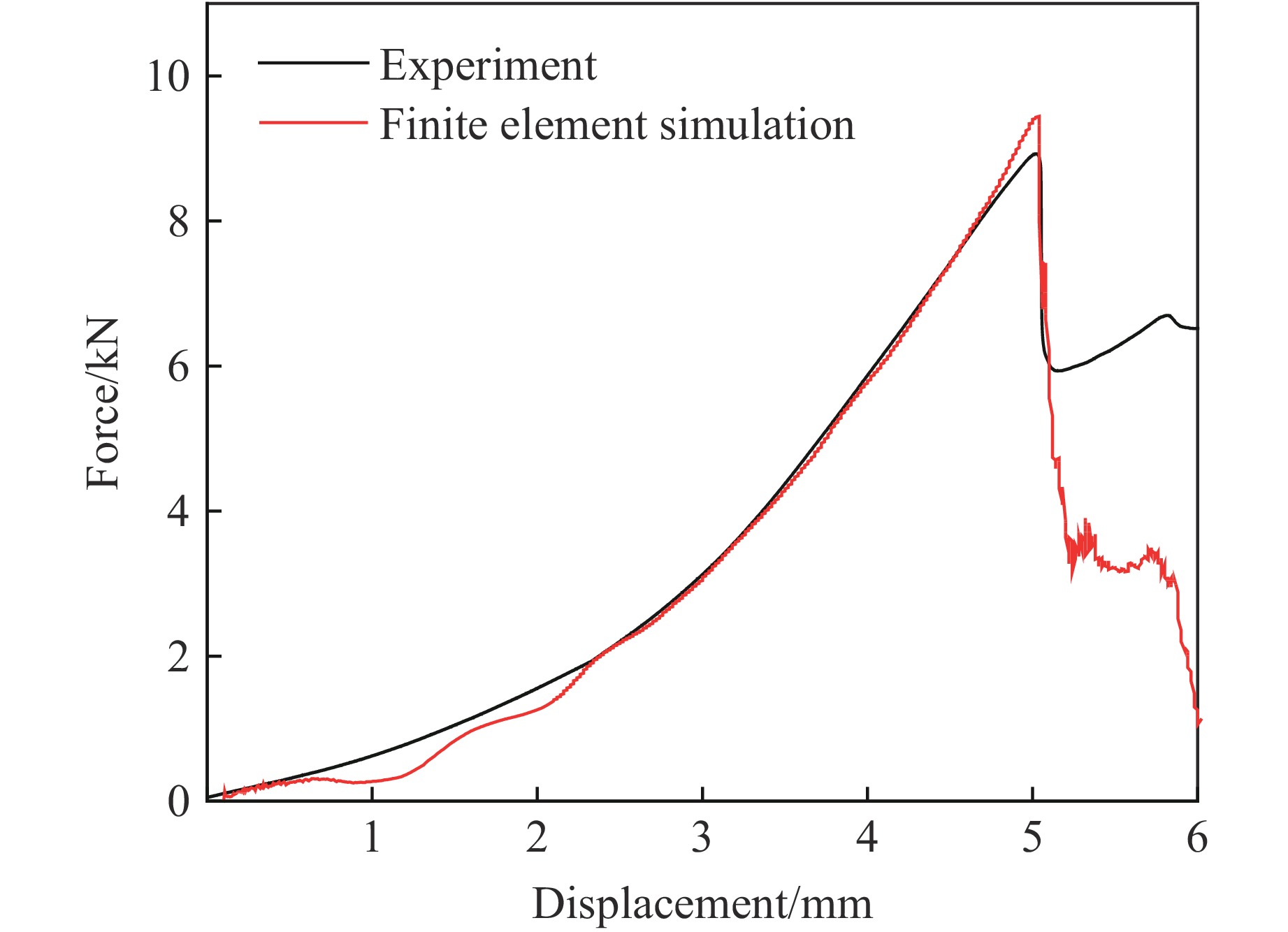

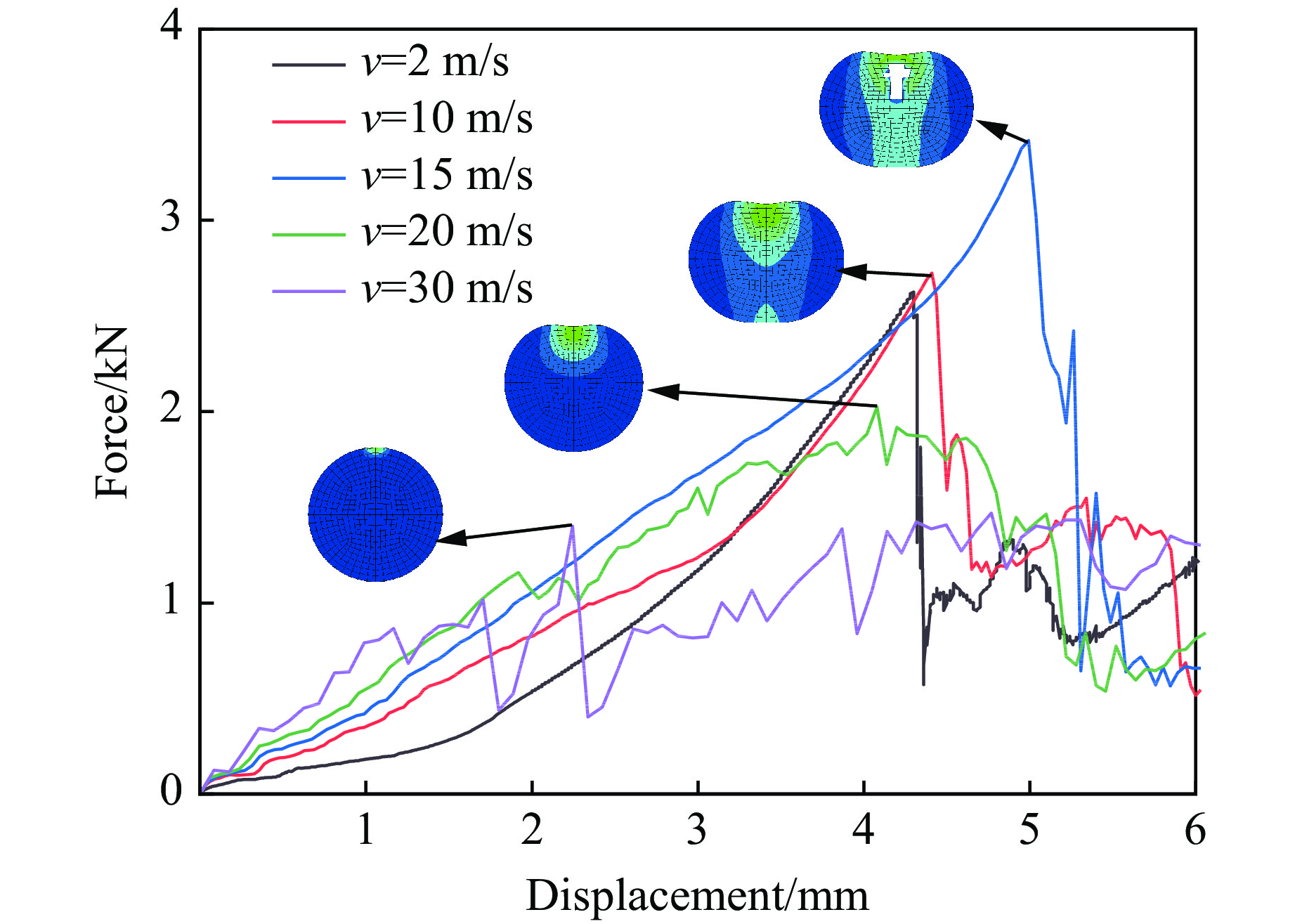

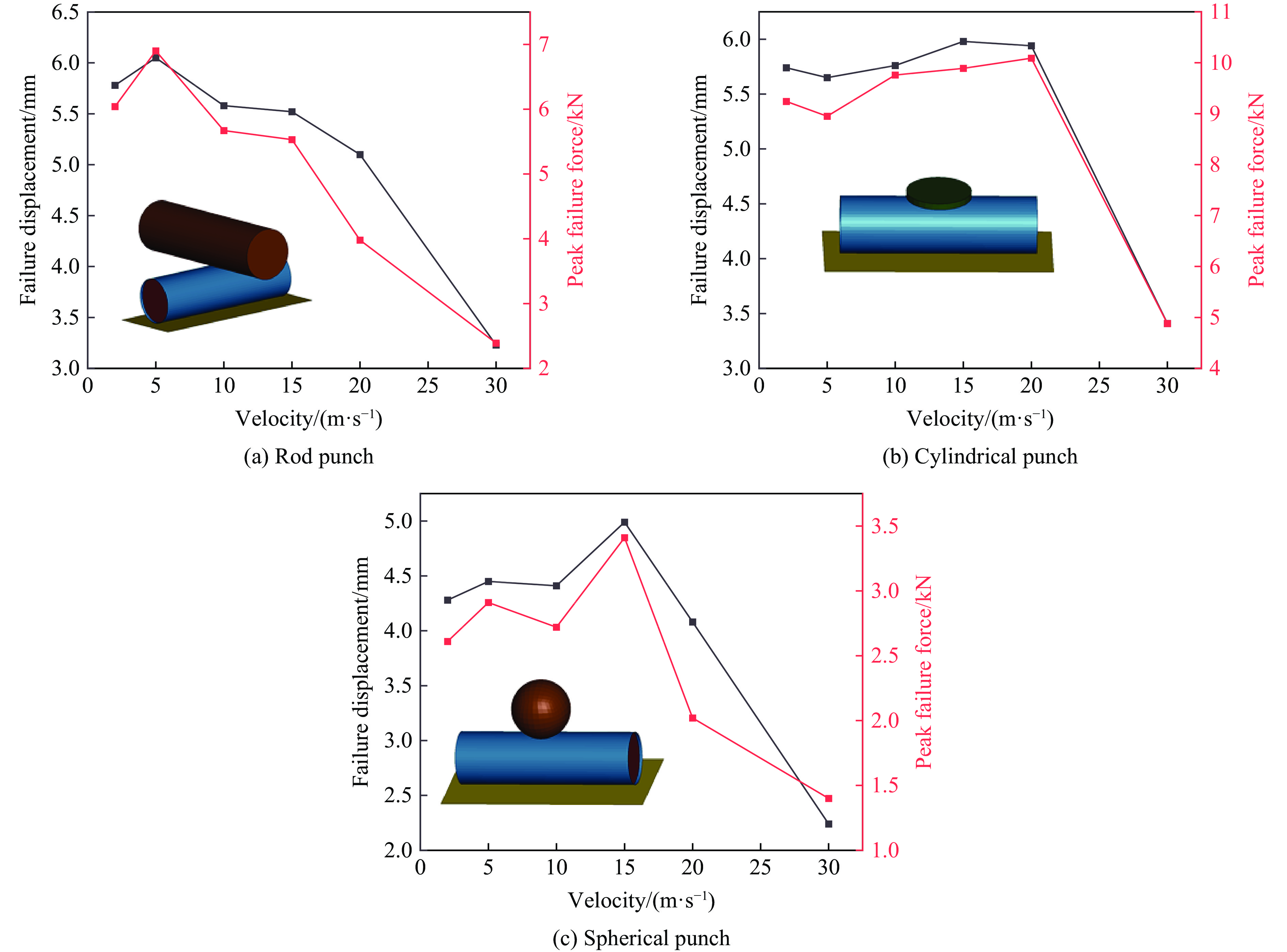

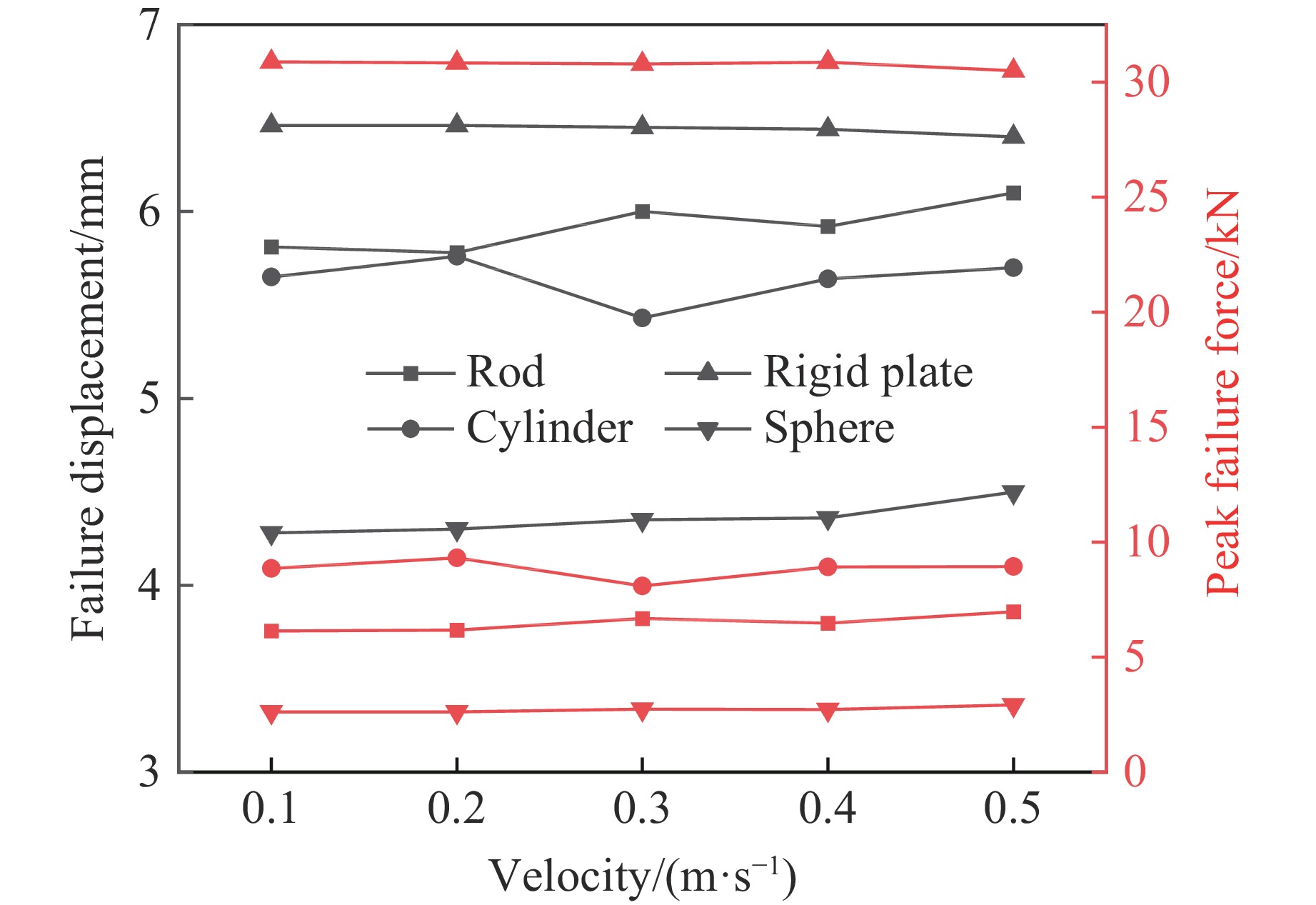

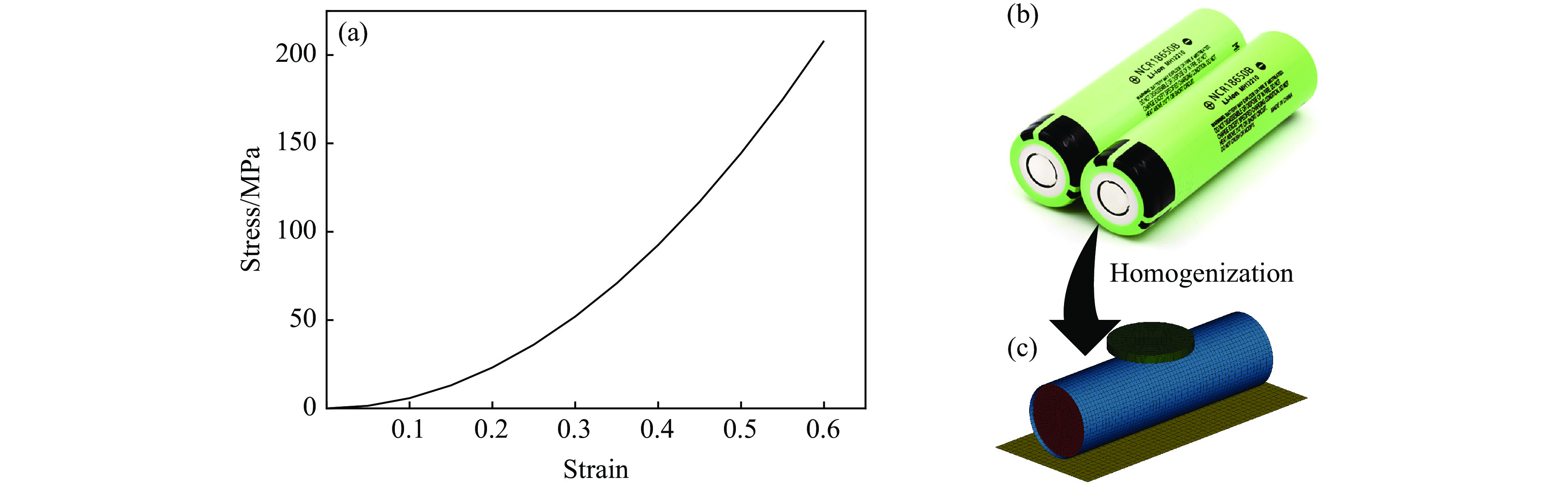

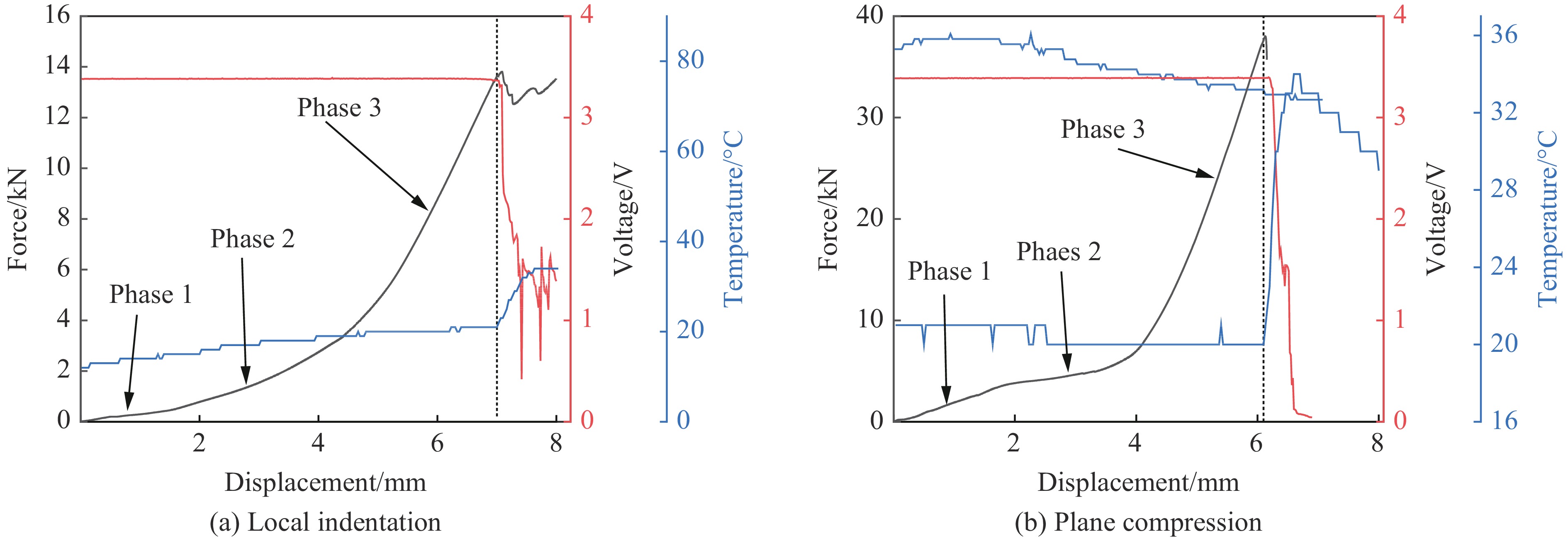

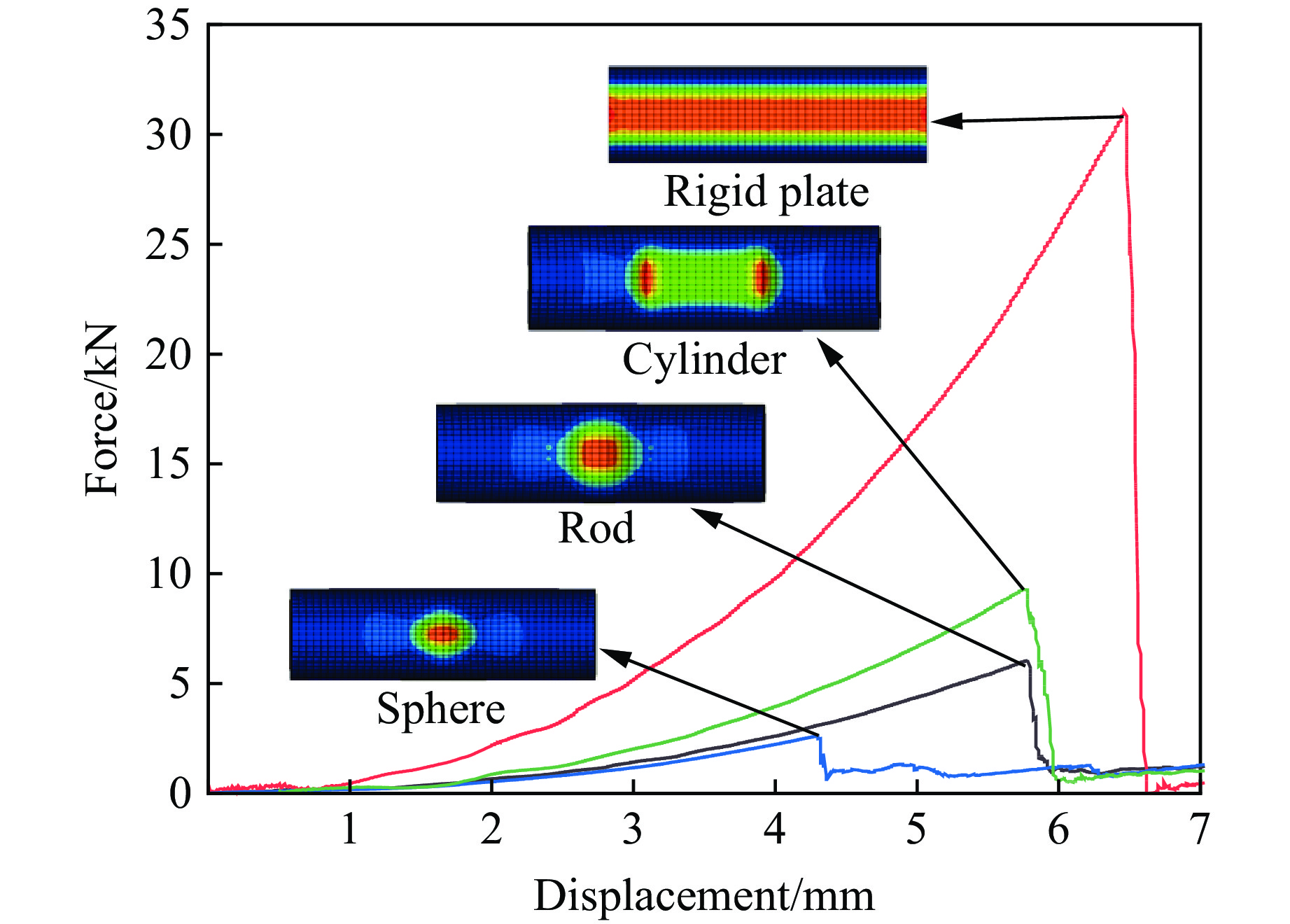

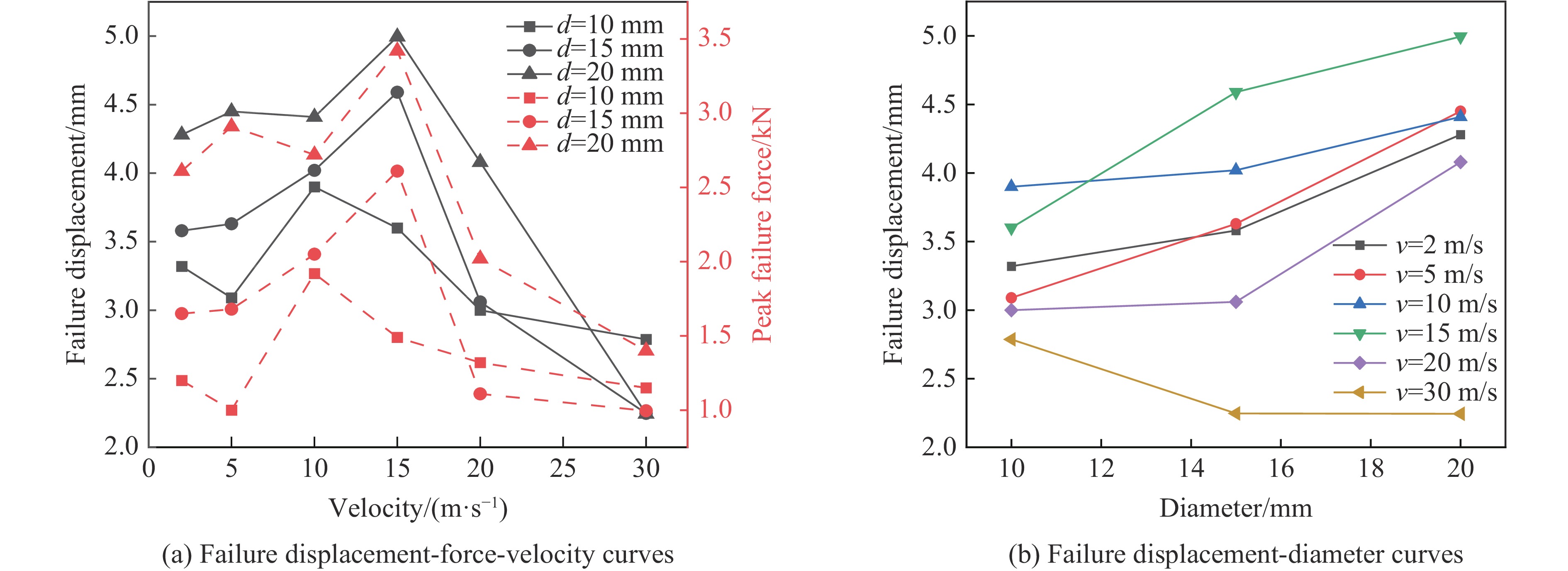

锂离子电池在受到挤压、冲击载荷时会发生内部短路而引发热失控,因此,研究电池失效影响因素对电池结构耐撞性设计具有重要意义。以圆柱形锂离子电池为研究对象,利用自制的平面压缩和局部压痕实验系统,研究不同挤压/冲击工况下锂离子电池的力-电-热响应,并与有限元模拟结果进行对比分析,结果表明,实验与有限元模拟结果具有较好的一致性。基于显式非线性有限元方法,研究了加载速度、压头形状和压头直径对锂离子电池失效行为和力学响应的影响。研究表明:局部压痕相较于平面压缩更容易导致锂离子电池失效;随着压头直径的减小,电池的峰值力显著降低,失效位移相应减小;失效位移随着冲击速度的增加而增大,但当冲击速度超过15 m/s时,失效位移开始减小。研究结果将对锂离子电池的耐撞性多目标优化设计和安全性评估提供一定的指导。

花岗岩板双基火药切槽爆破破坏过程研究
王多良, 李洪伟, 梁昊, 李世影, 吴延梦, 赵静, 李纯志, 肖忠良
2024, 38(4): 045302. doi: 10.11858/gywlxb.20240711
摘要:

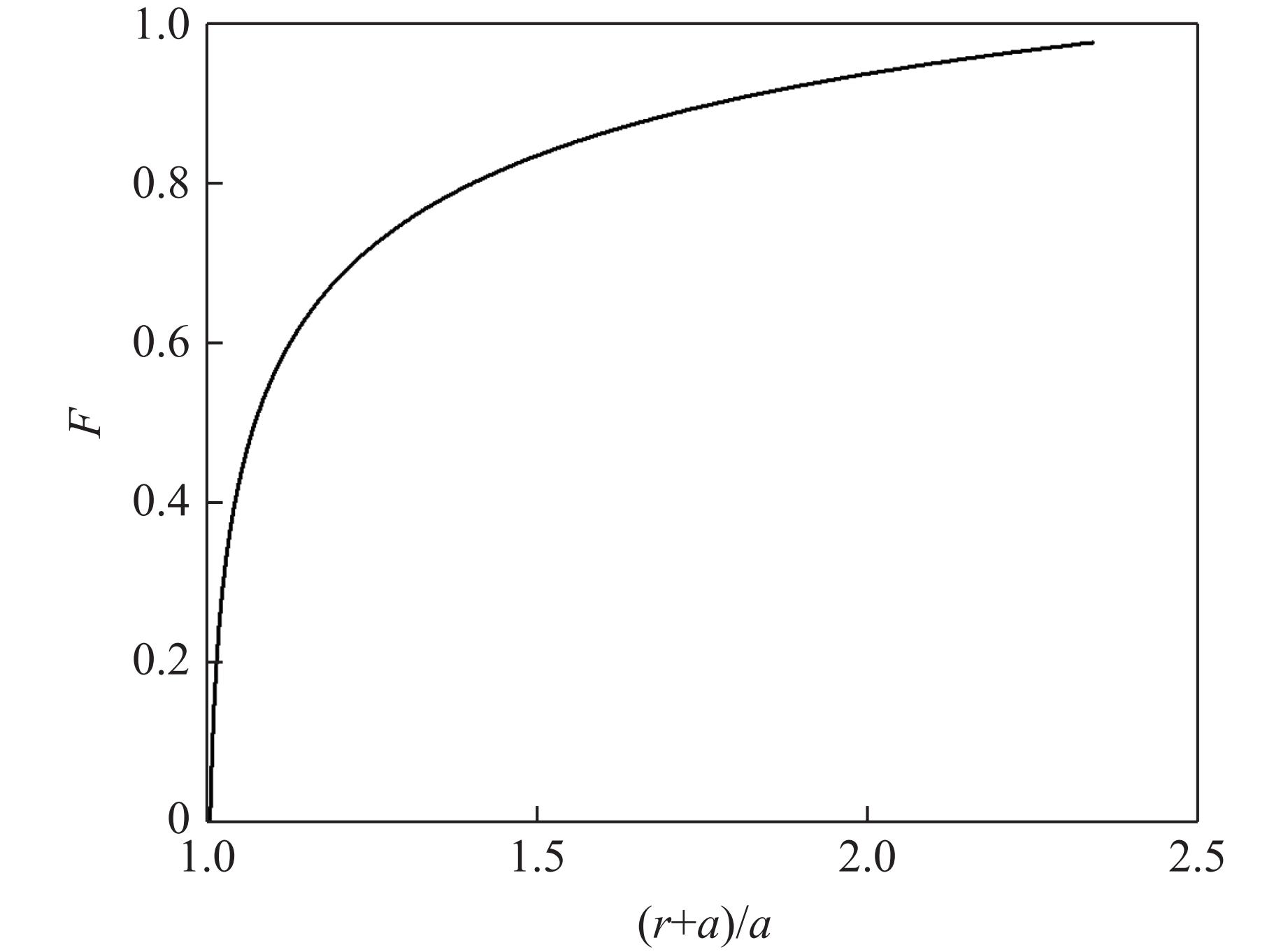

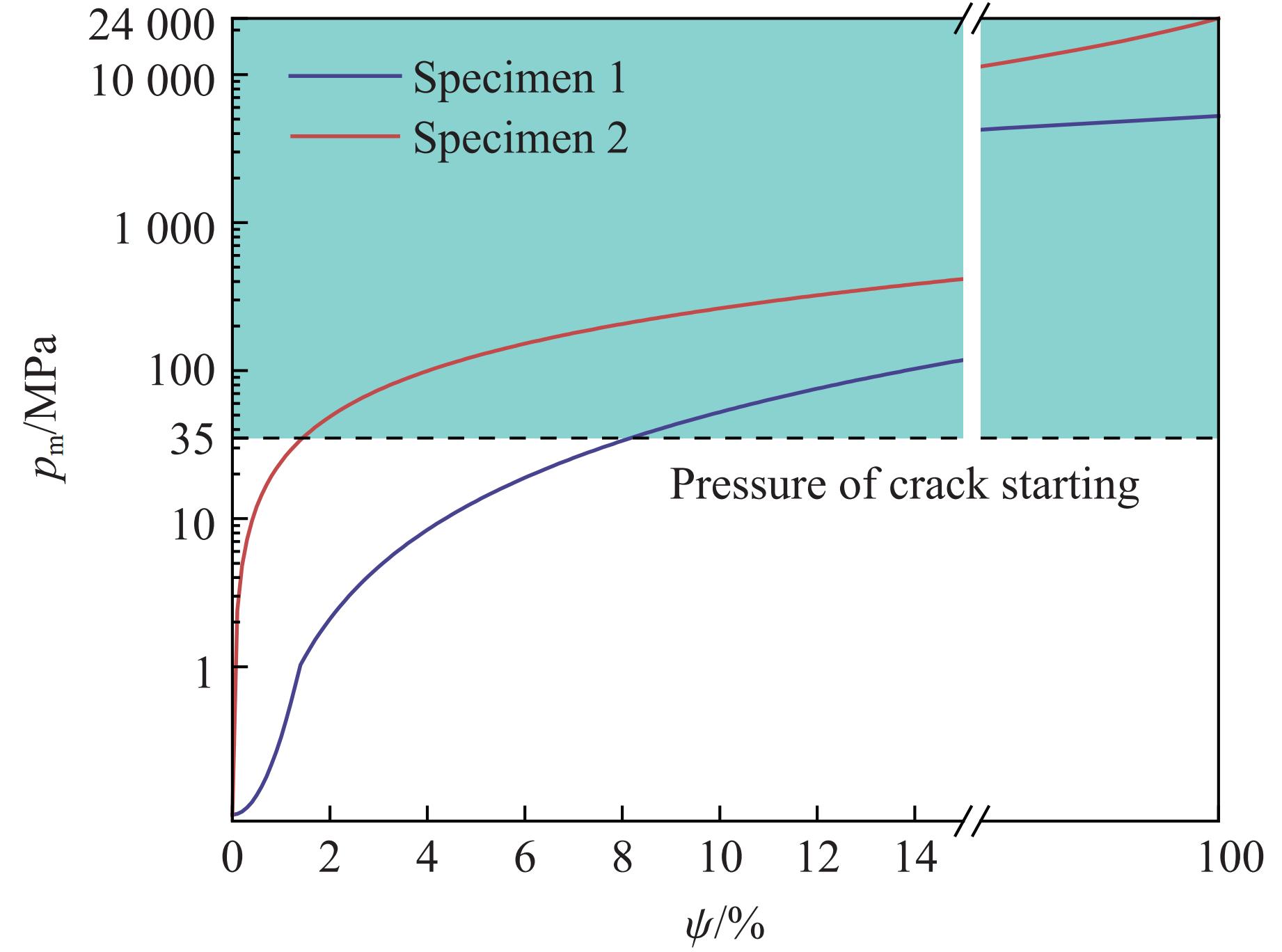

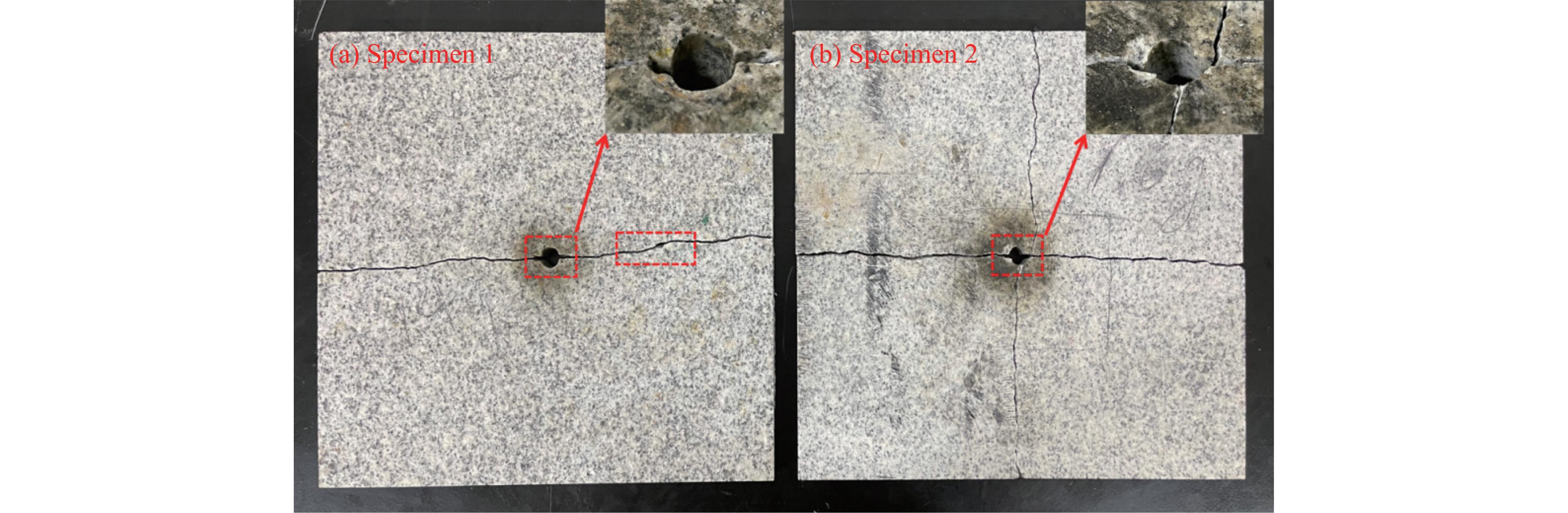

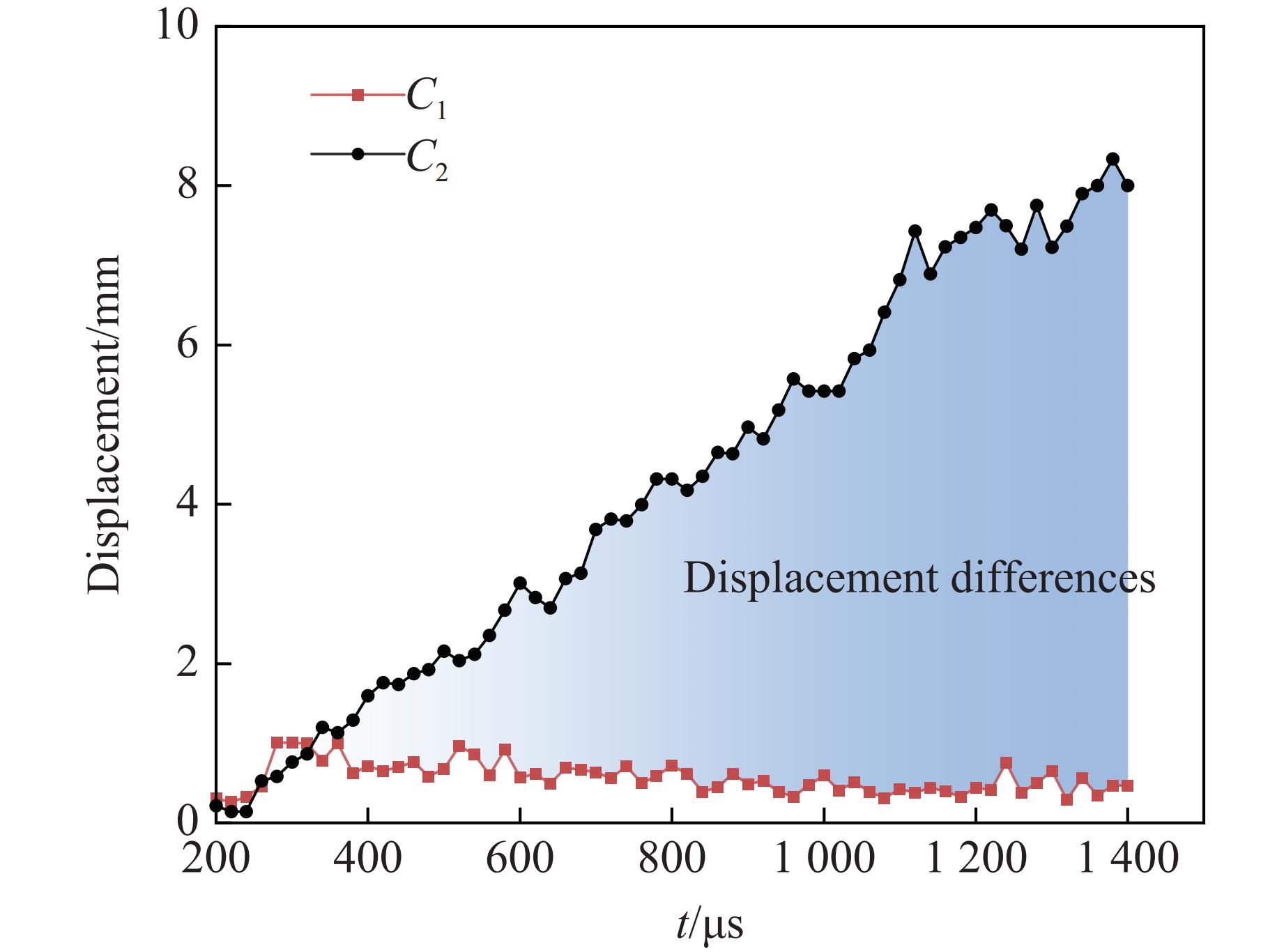

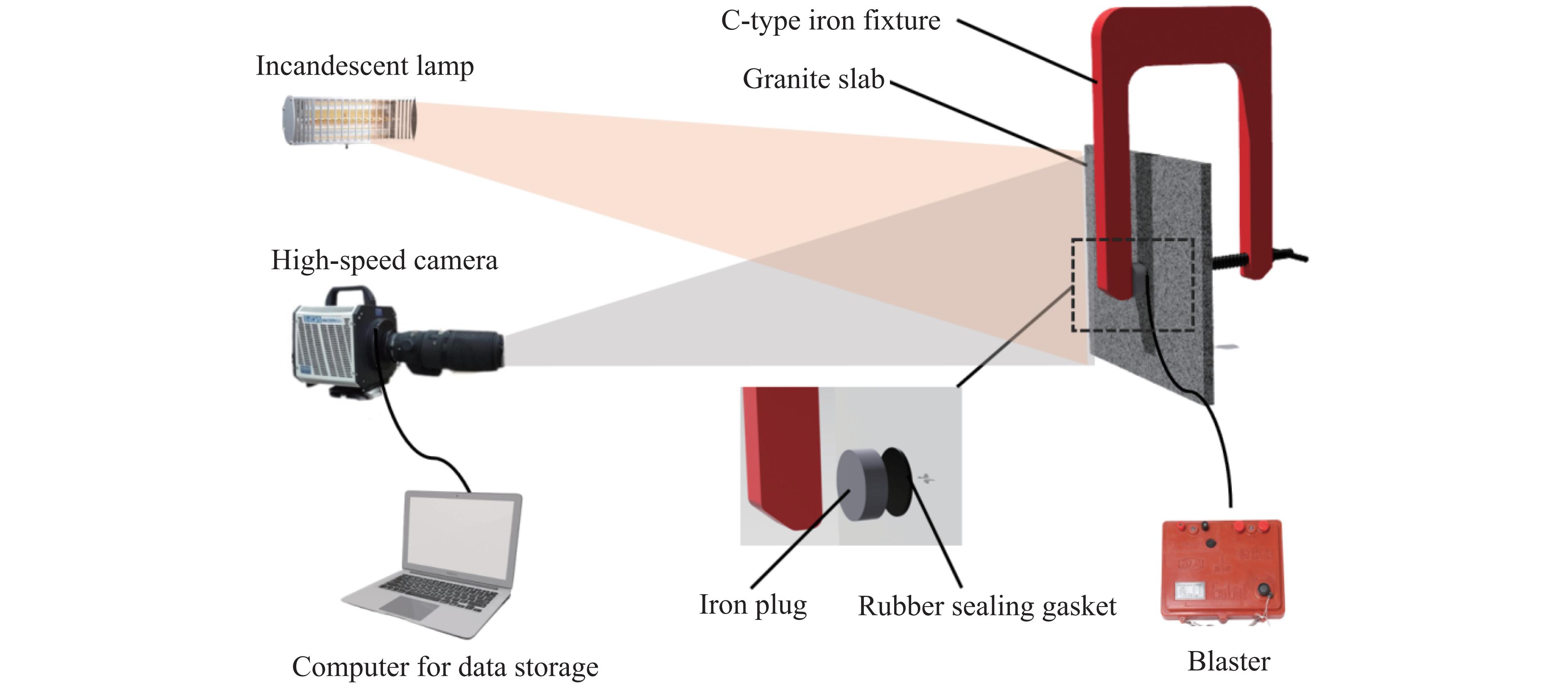

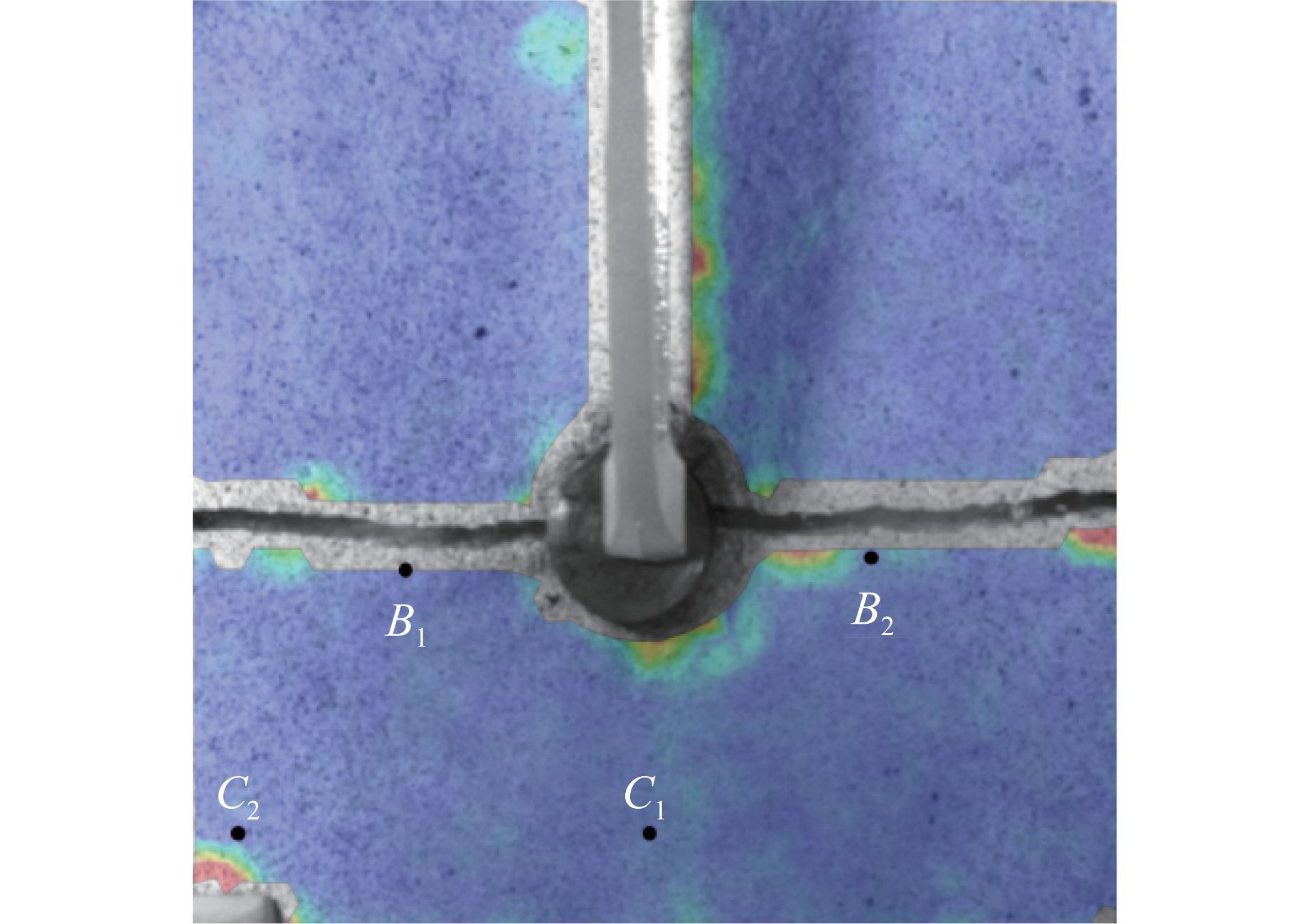

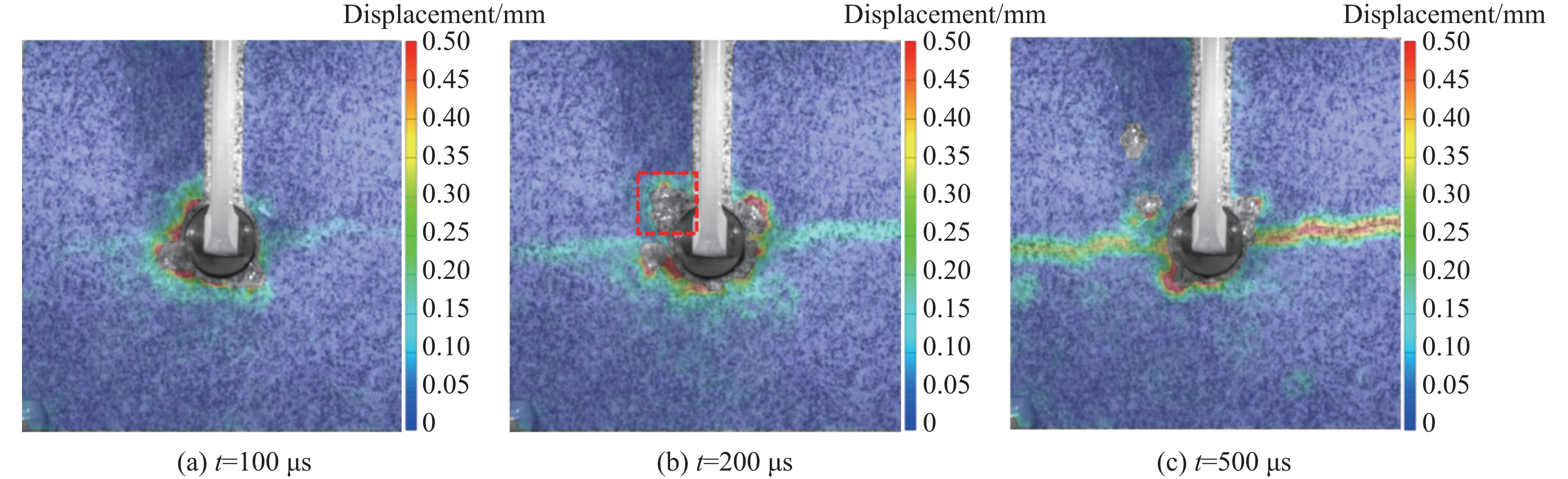

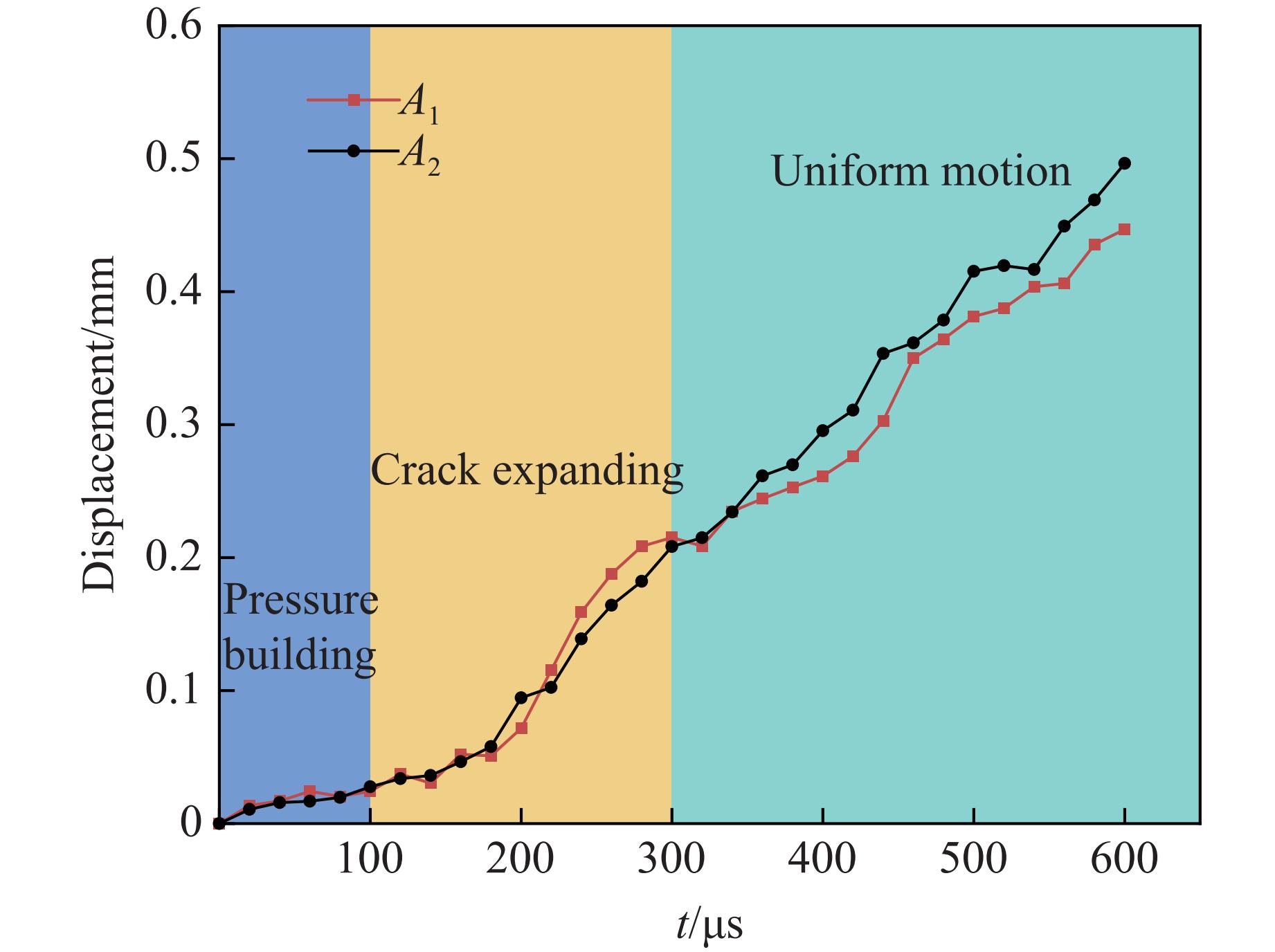

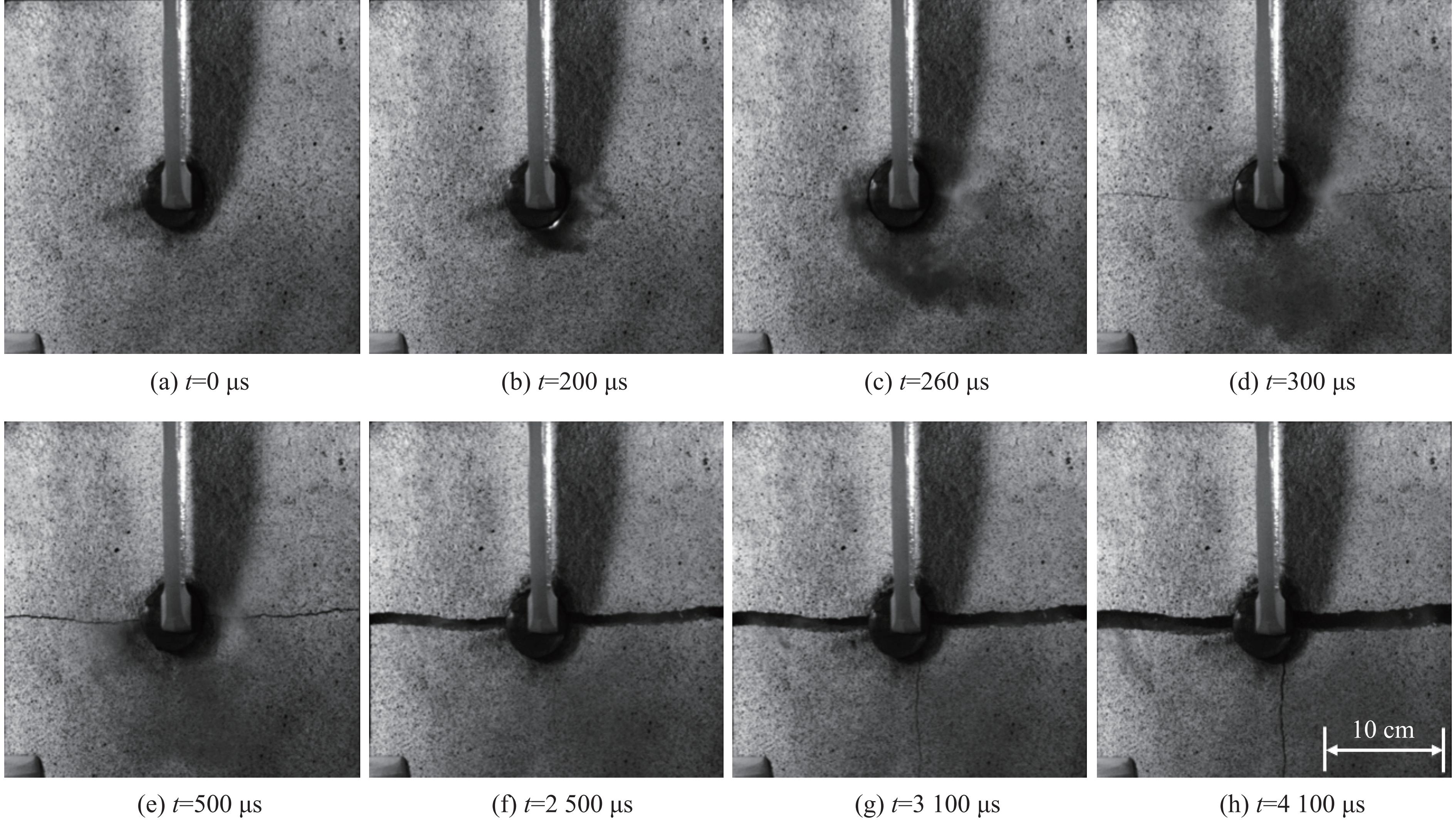

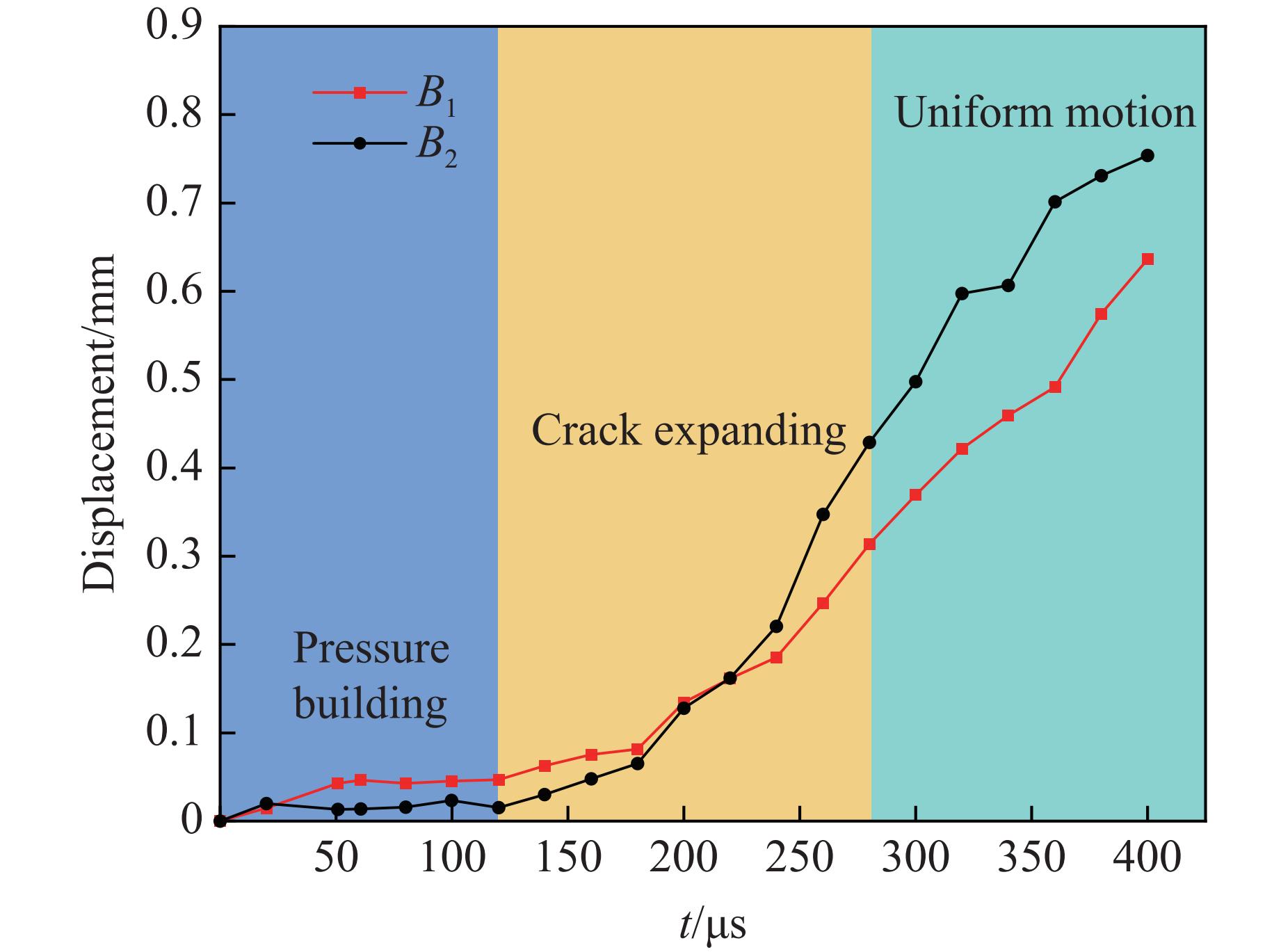

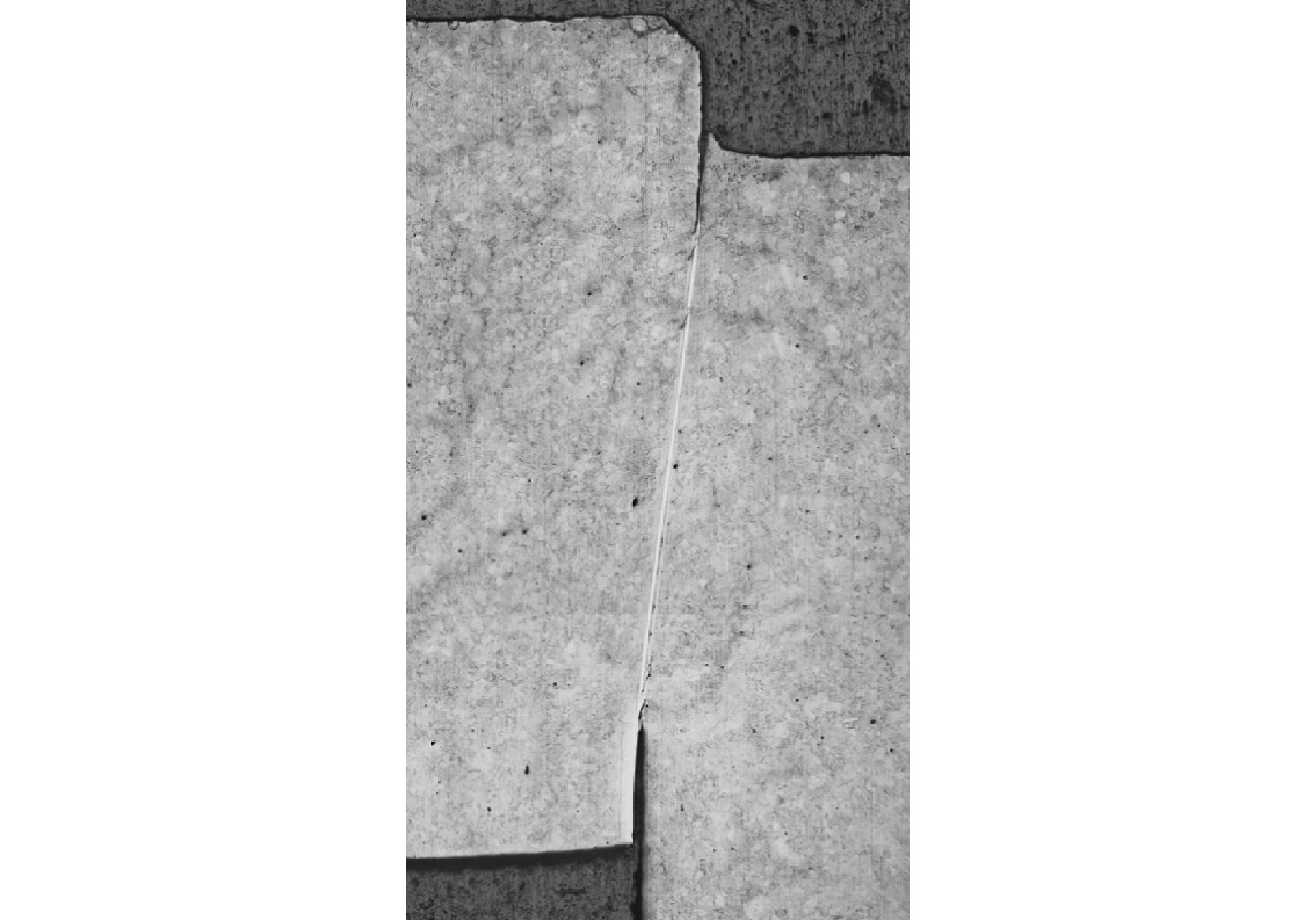

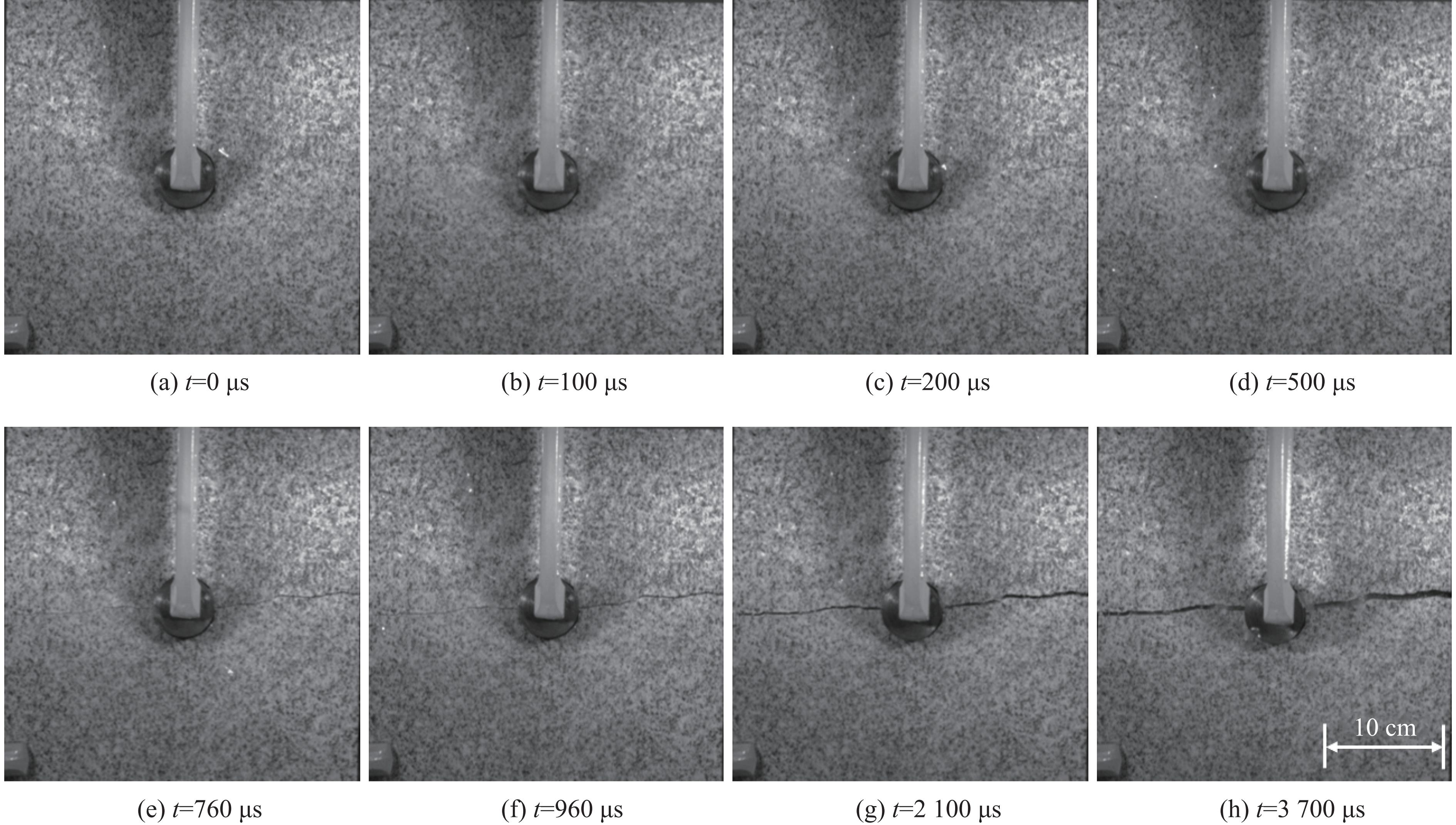

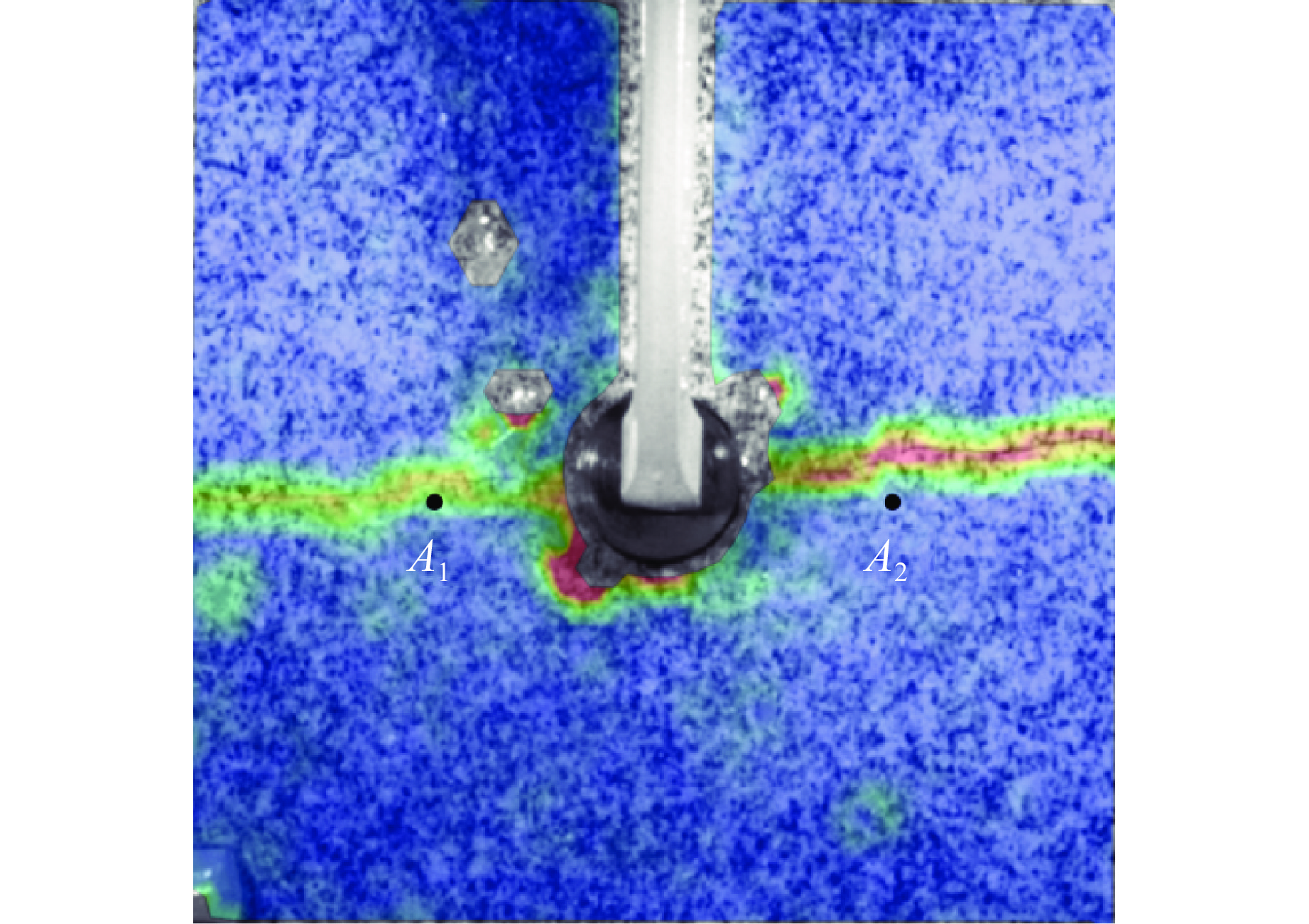

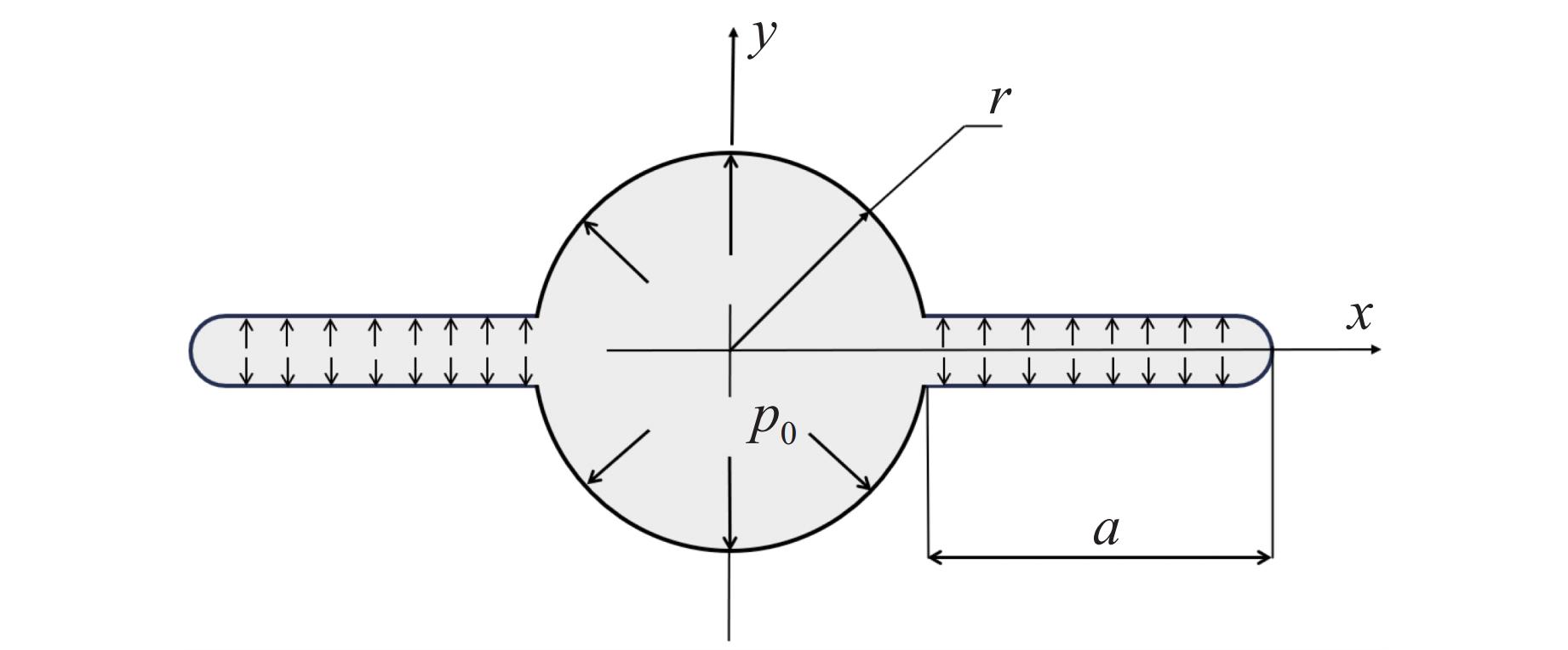

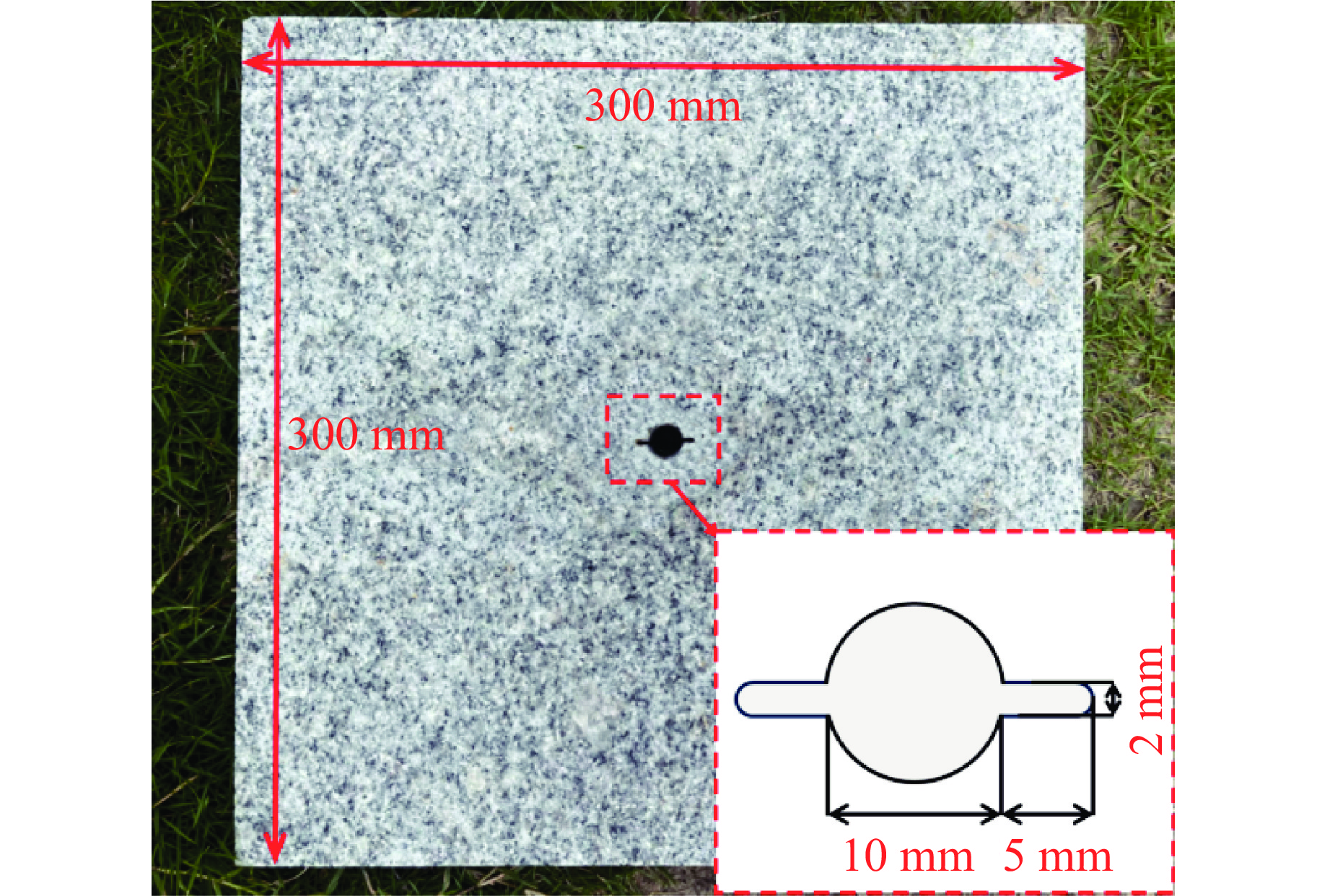

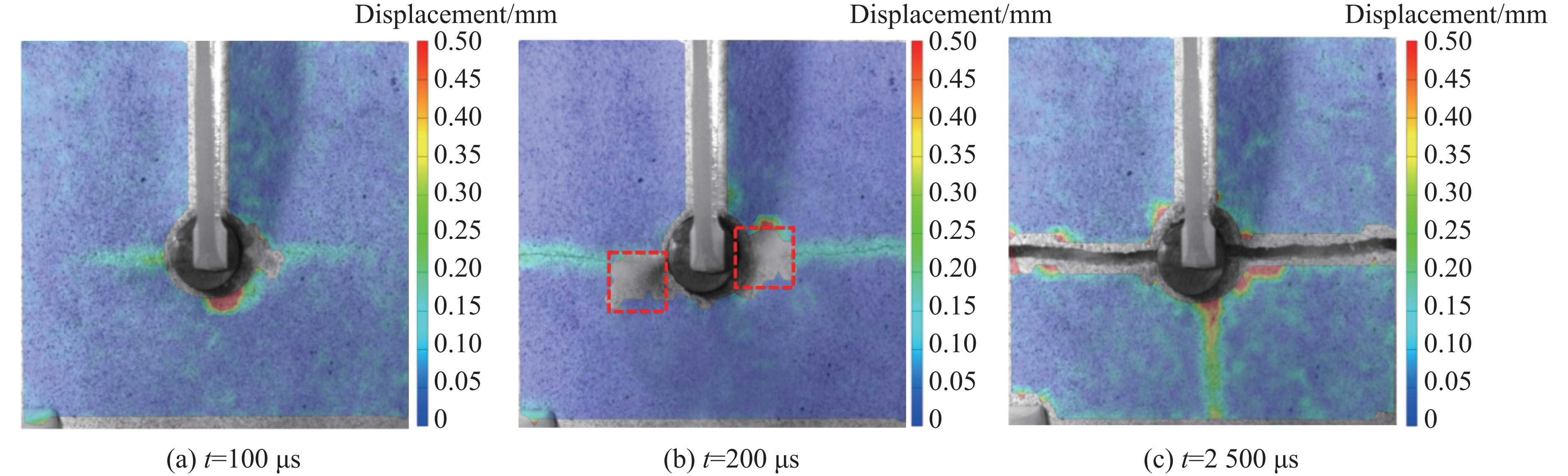

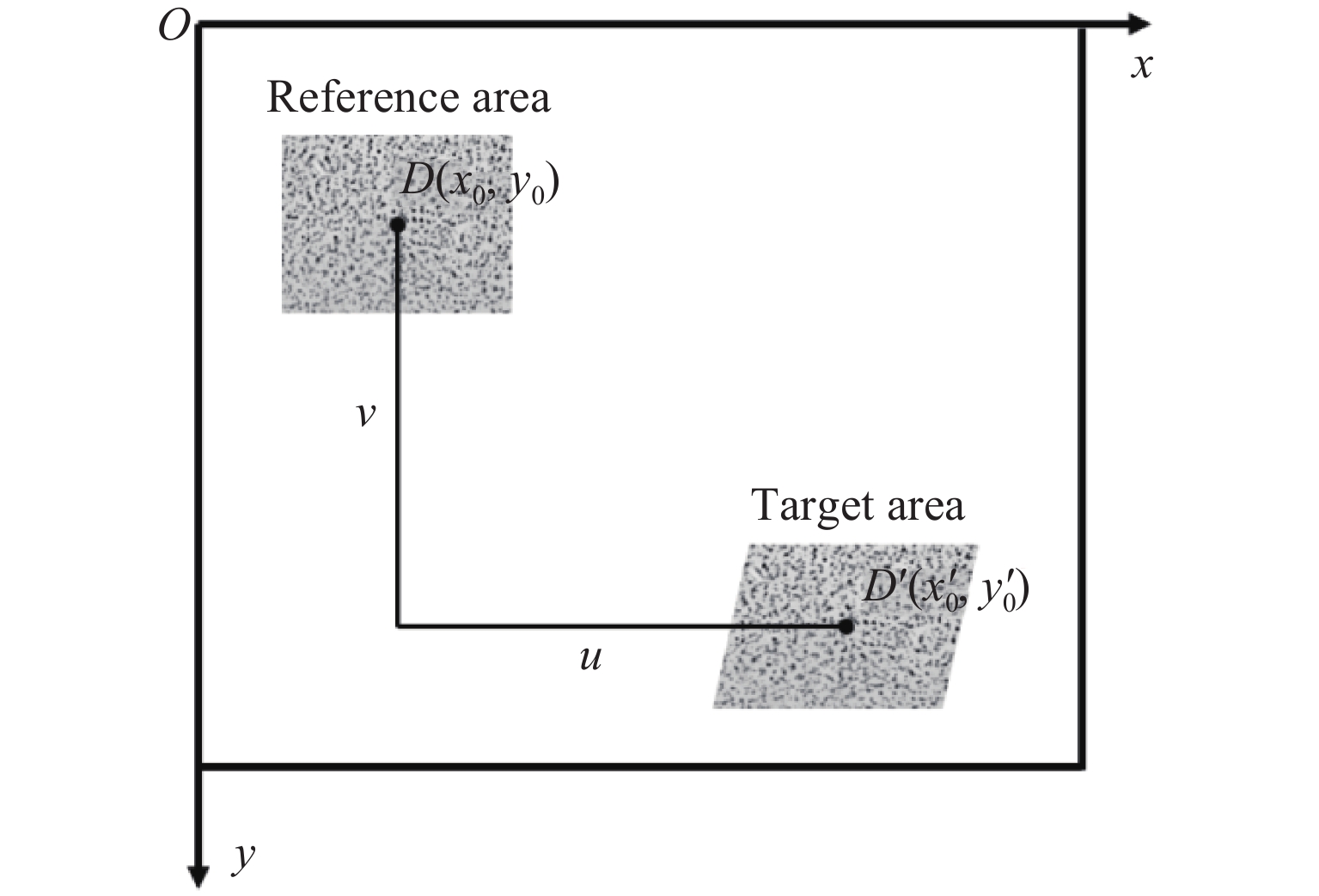

针对目前炸药切槽爆破存在非切槽方向上岩石破坏的问题,研究了双基火药切槽爆破特性。基于火药燃气释放规律,计算了双基火药被激发后密闭炮孔内的压力变化情况。结合高速摄影和数字图像相关(digital image correlation, DIC)方法,开展了炮孔的火药装填密度分别为0.84和0.96 g/cm3的2组实验,探究了火药作用下花岗岩板的动态破坏过程。结果表明:火药点火后,2组实验中花岗岩板均在100 μs时沿切槽方向起裂,200 μs时裂纹贯穿石板;当装填密度为0.96 g/cm3时,试件在断裂后上下石板分离速度较大,在封堵橡胶的摩擦力和试件惯性的共同作用下,2500 μs时上下石板被横向拉裂,裂纹沿垂直方向。炮孔预制切槽为火药燃气的气楔作用提供了空间,很好地引导裂纹的扩展,孔壁周围没有形成压碎区。双基火药燃烧产生的准静态压力是裂纹起裂、扩展的主要动力。研究结果为双基火药在岩体定向爆破上的应用提供了参考。

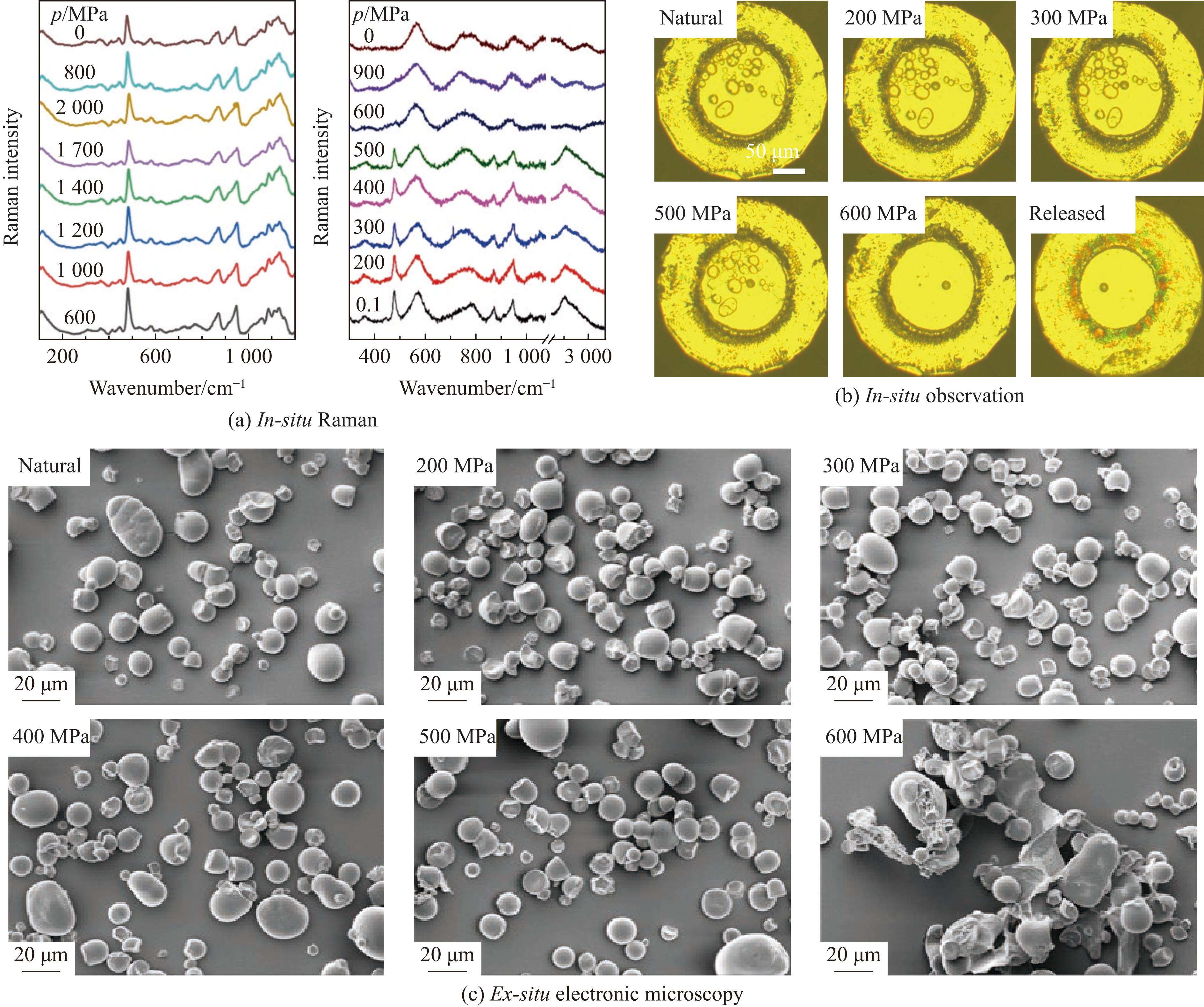

原位技术在超高静压食品加工中的应用研究进展
林颖凤, 付超, 张司南, 姚雪霜, 郑镇洪, 杨嘉欣, 蒋卓
2024, 38(4): 045901. doi: 10.11858/gywlxb.20230815

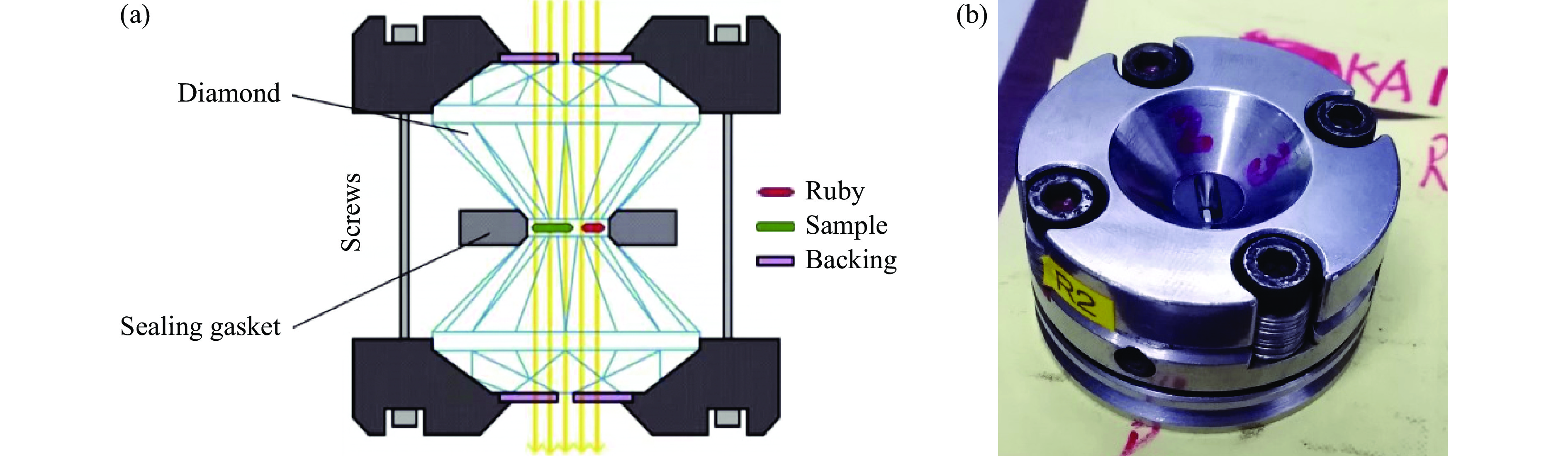

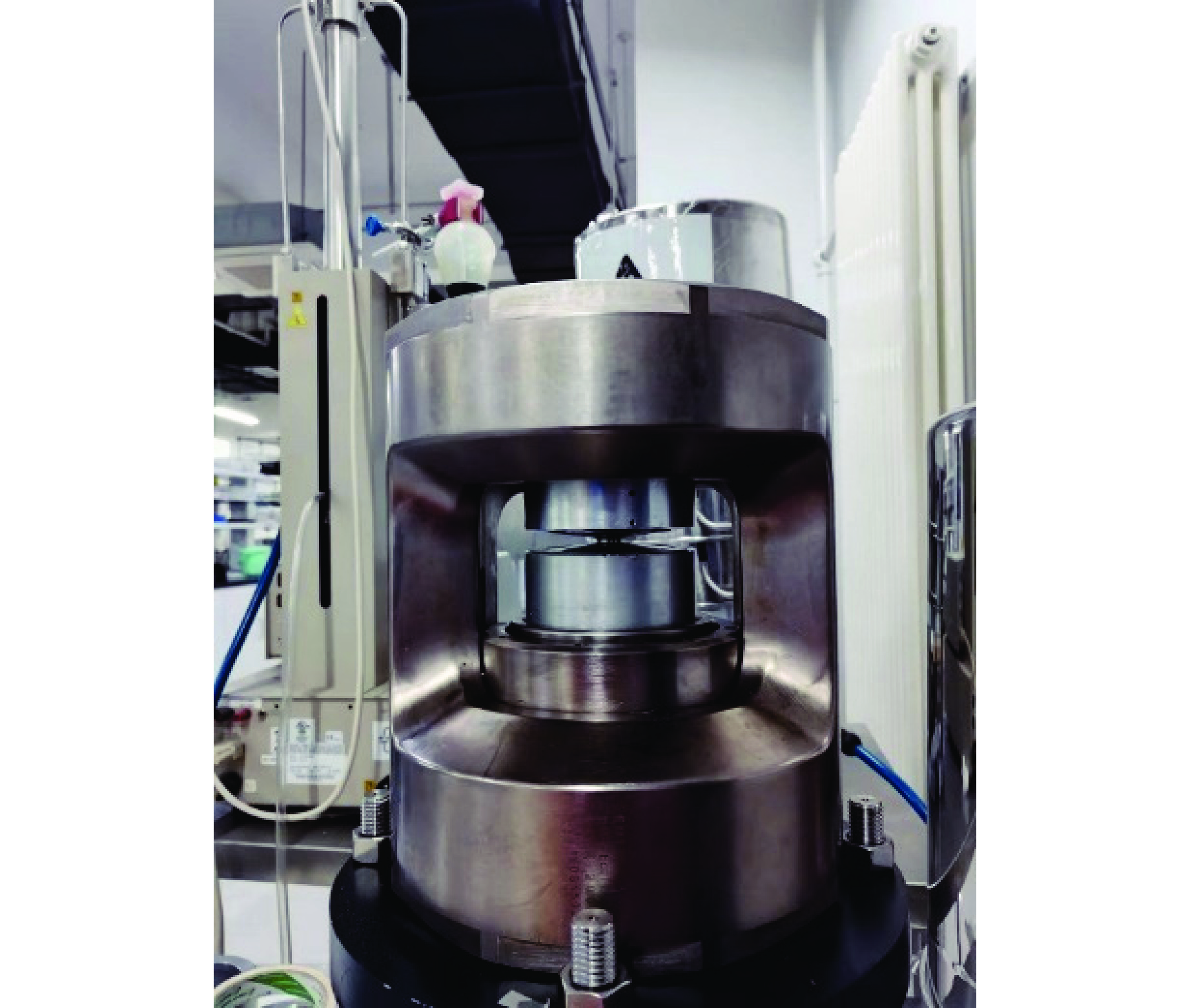

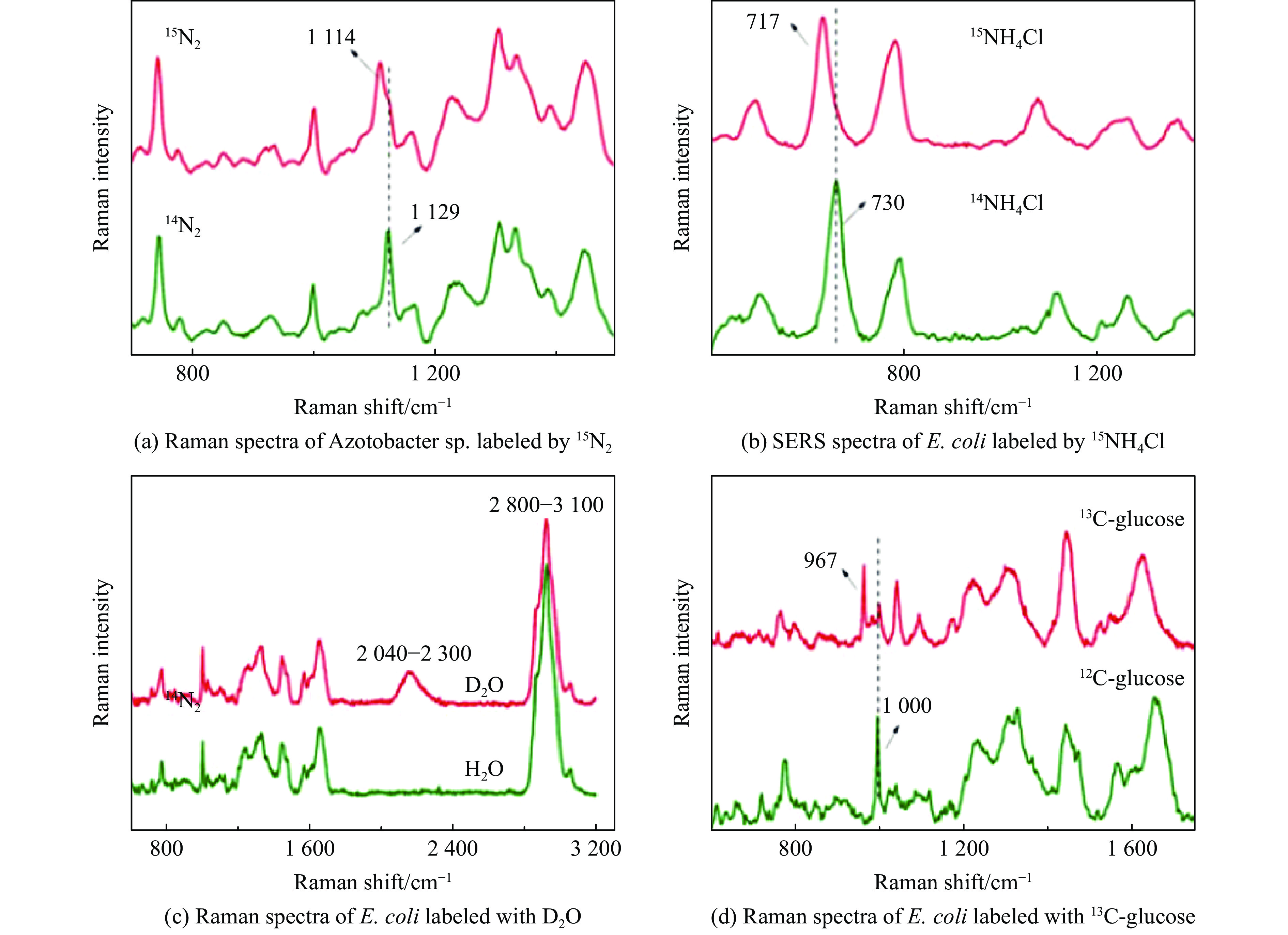

摘要:

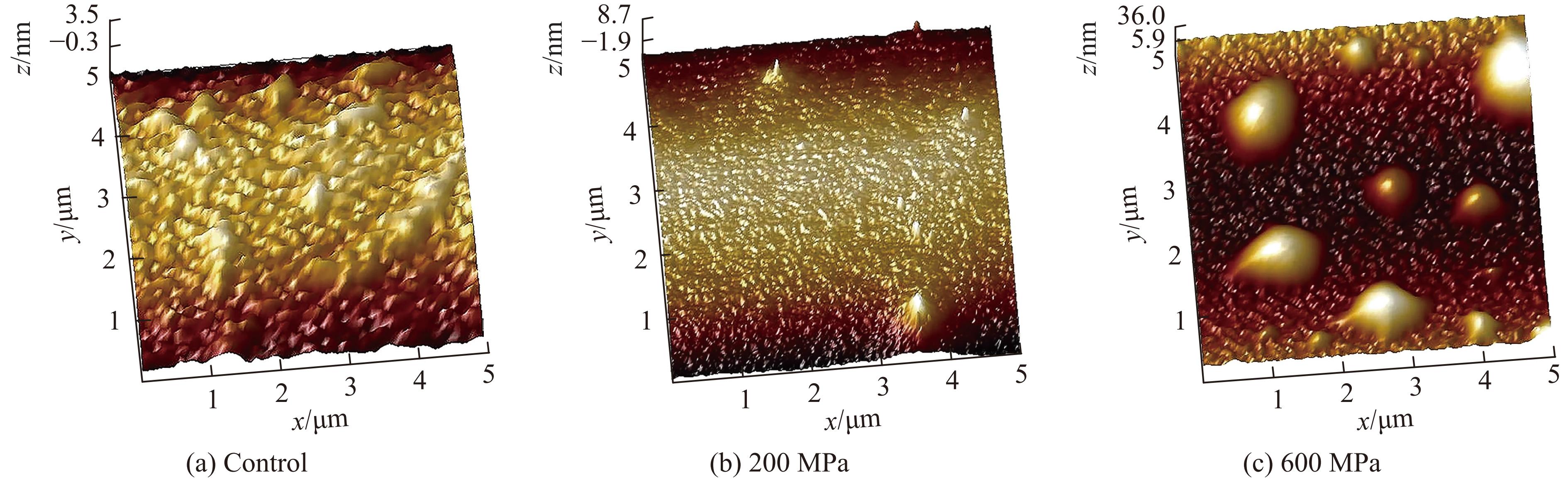

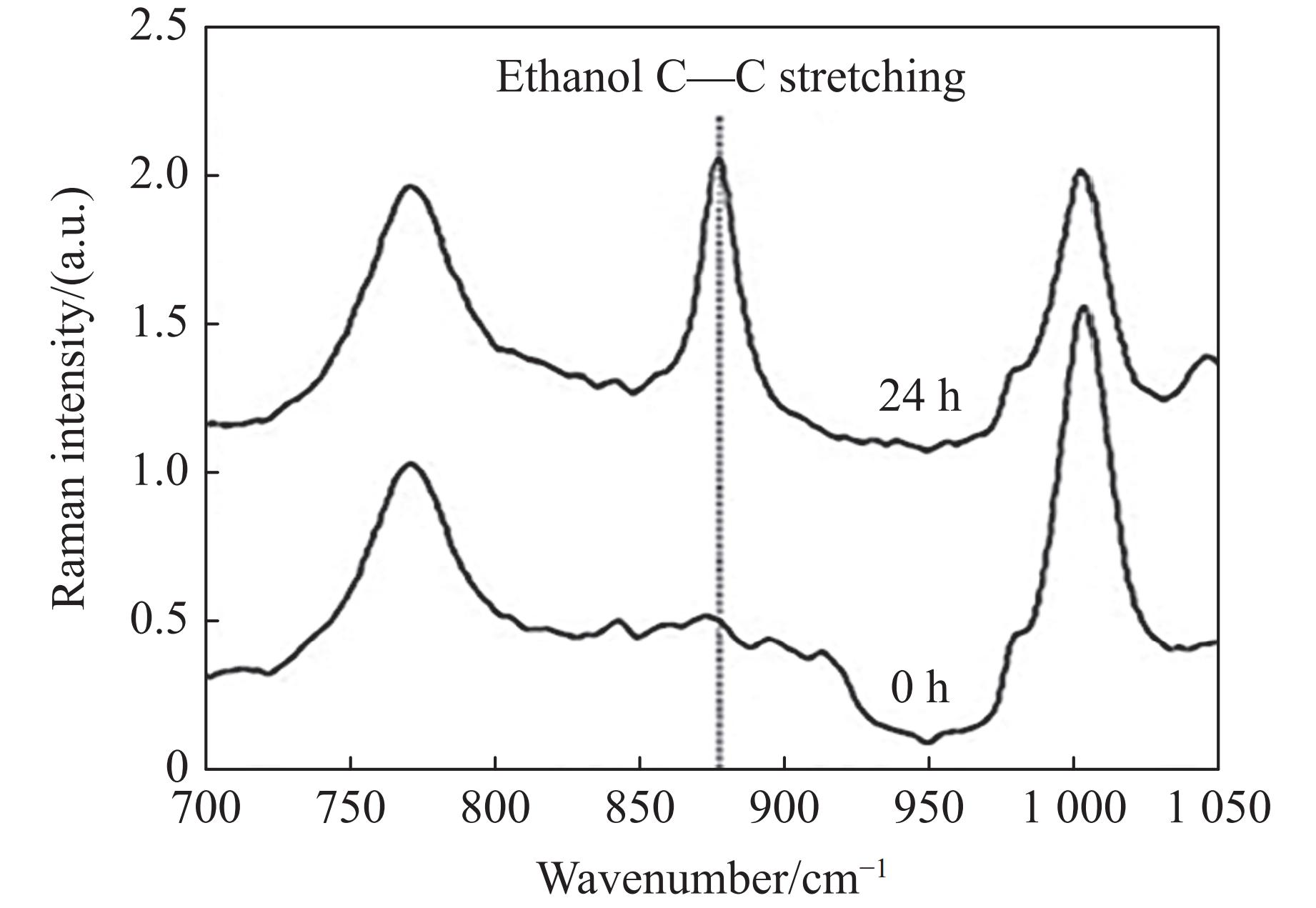

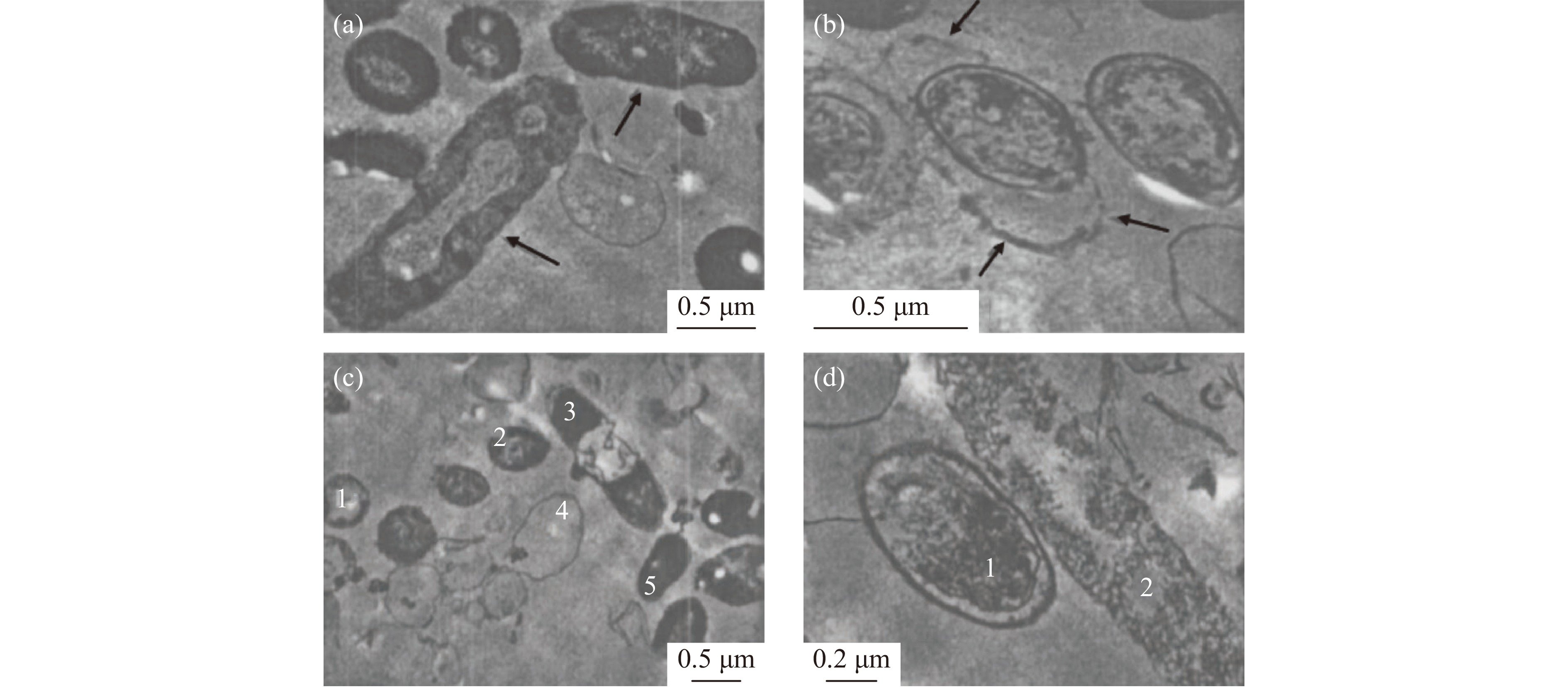

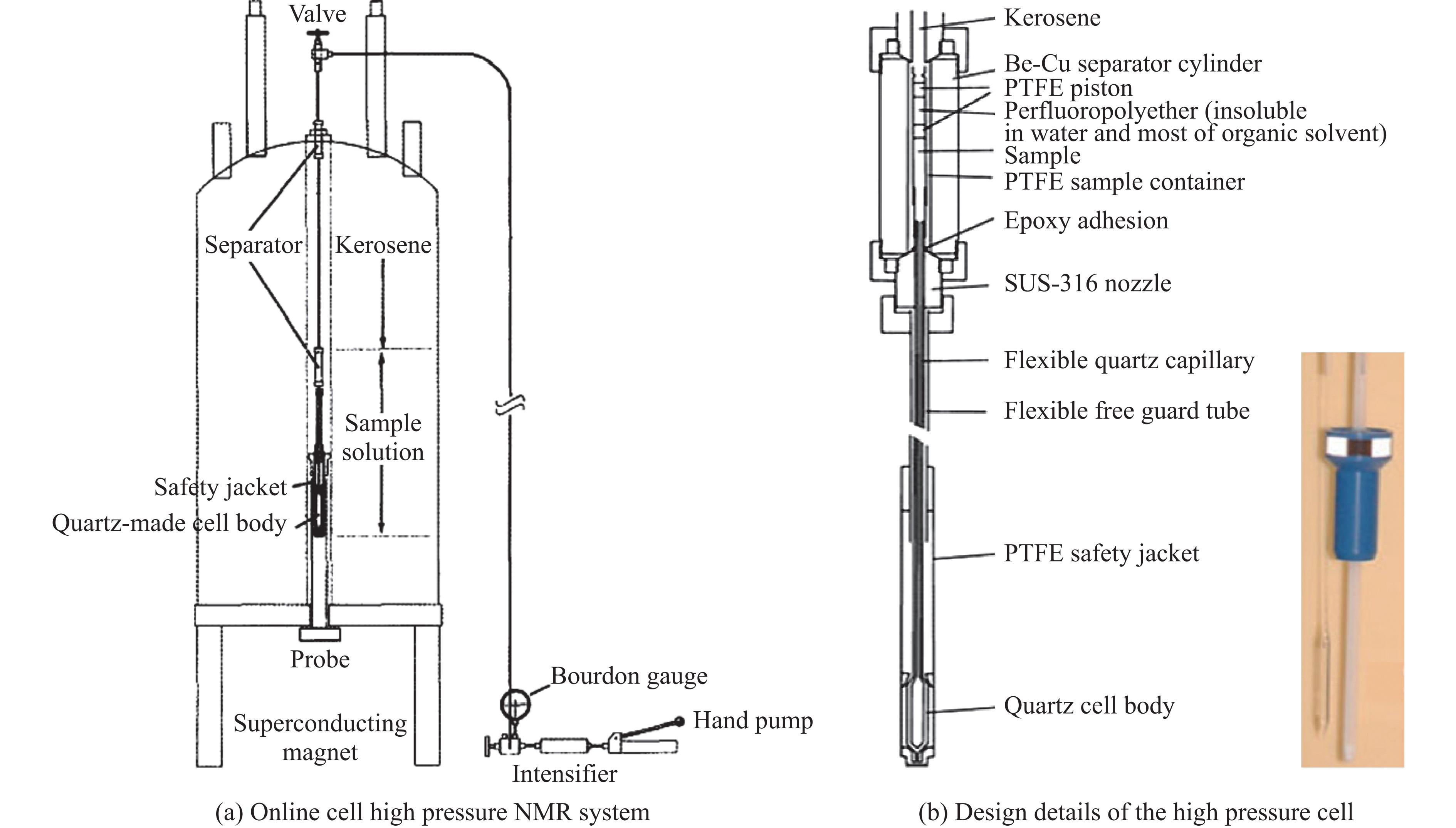

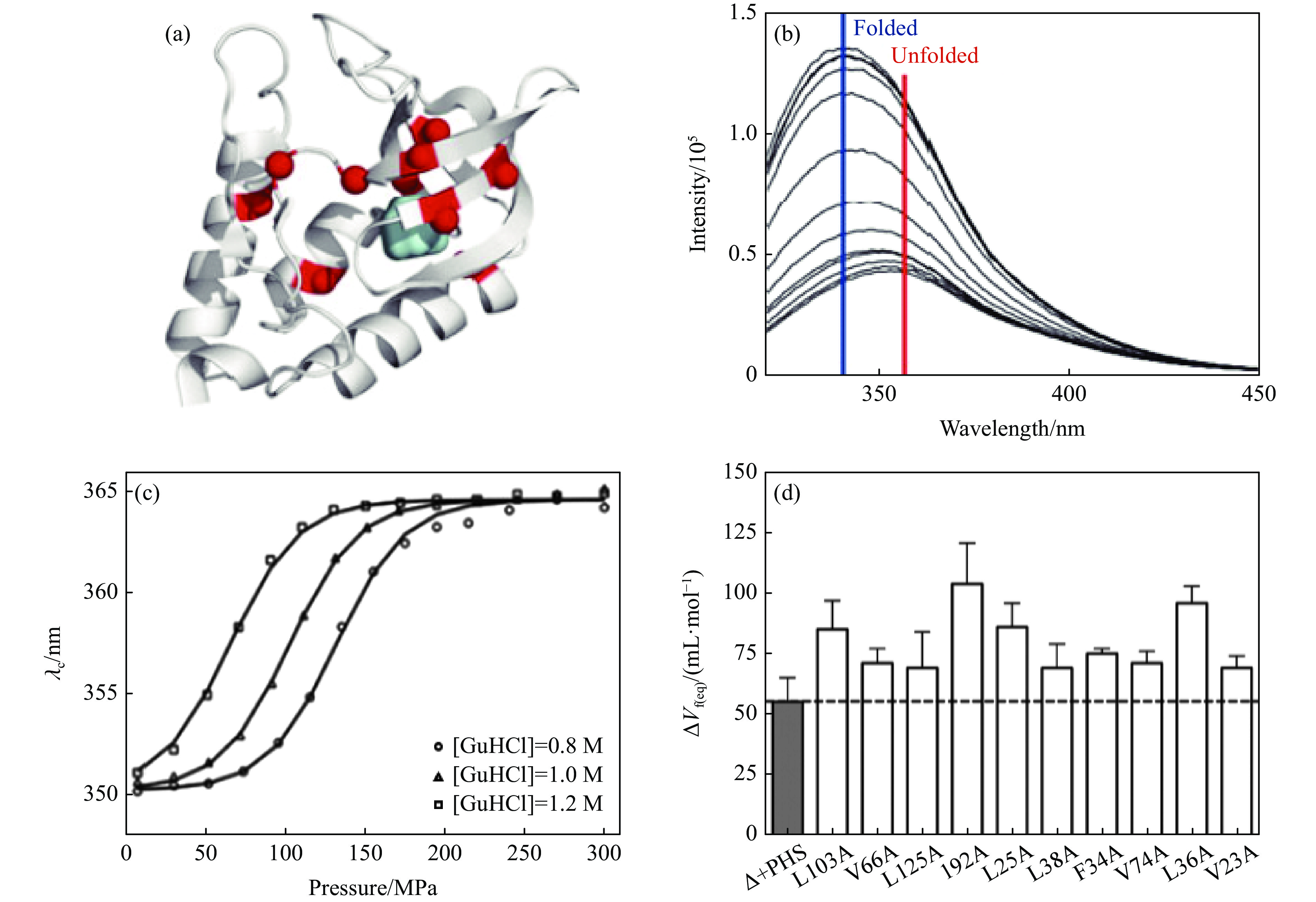

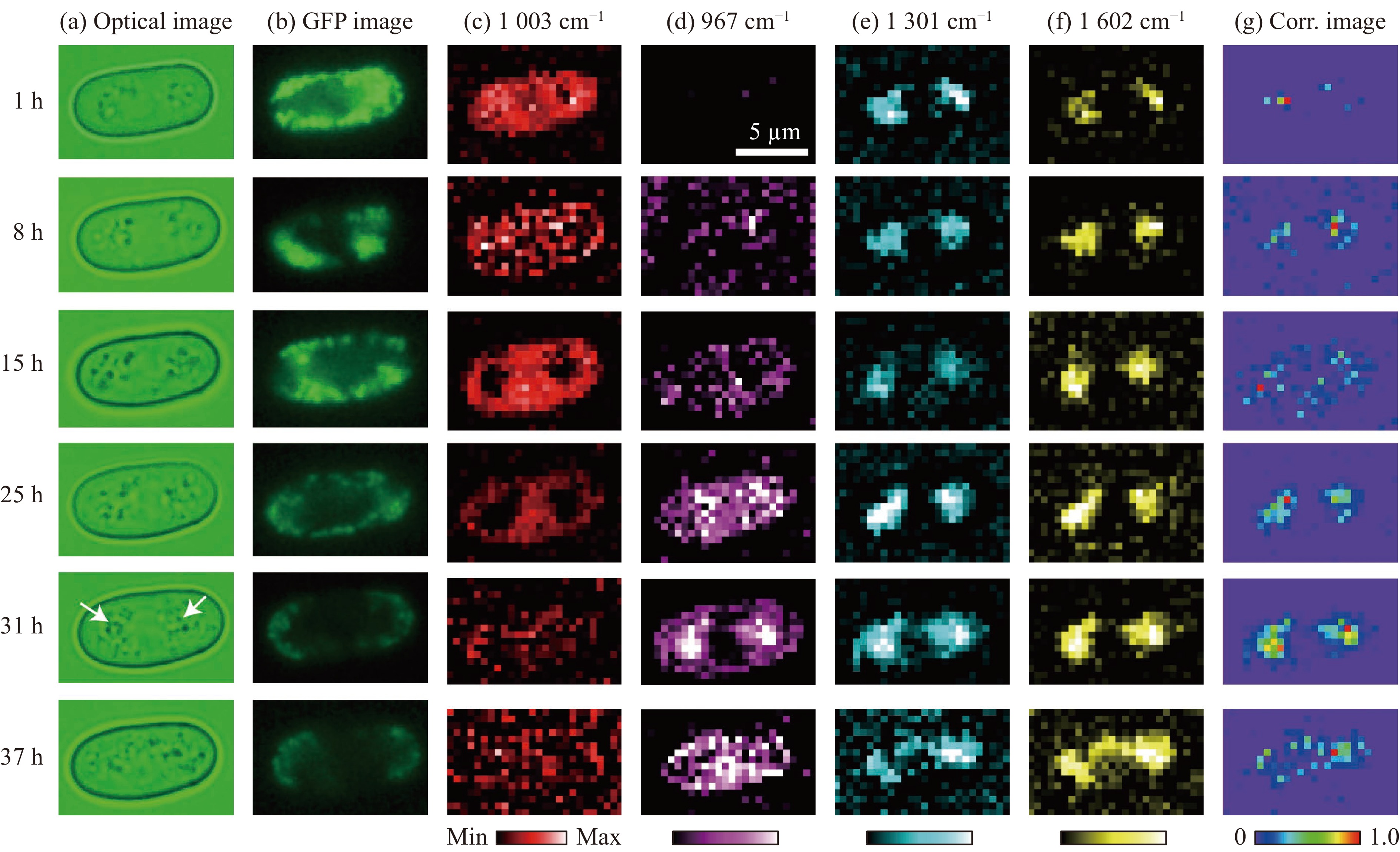

超高静压加工技术可应用于食品灭菌、改良食品品质以及活性成分提取等。传统研究中,高静压下的有机物结构及功能分析均是在压力释放后进行的,只有在压力施加过程中发生了不可逆变化才能在卸压后被测量出来,鲜少进行压力施加过程中的原位监测。原位测量可提供样品动态信息并了解其变化过程。基于此,近年来发展了许多高压下的原位研究工作。本文综述了高压原位分析技术的发展及其在高静压食品加工中的应用,主要包括高压下的蛋白质折叠与变性、淀粉糊化机理的原位研究、微生物原位监测等,并总结了原位技术在食品加工中的挑战。
